简介

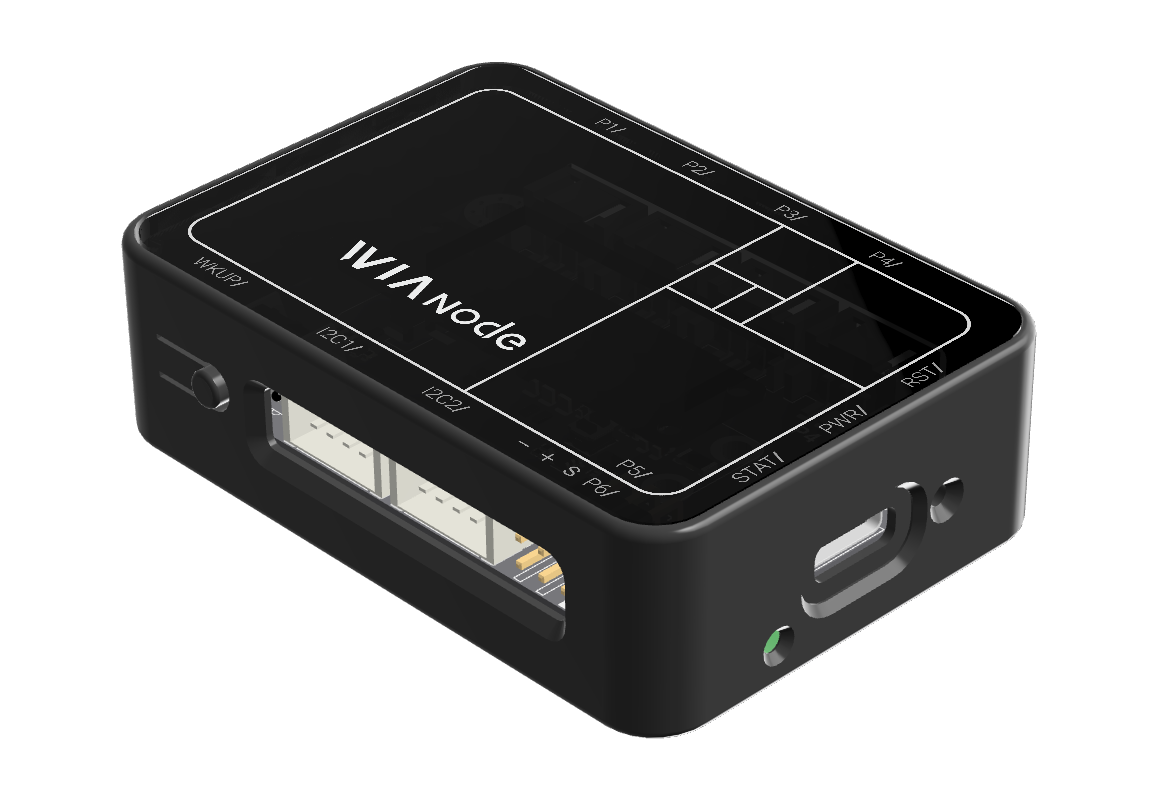

WIAnode是一款专为交互艺术设计的无线控制节点。它采用MQTT协议，内置服务器，兼容主流新媒体软件，可快速接入各类传感器。用户只需在开发软件中输入模块IP，即可同步获取数据，无需额外编程，让您更专注于创意逻辑的实现。

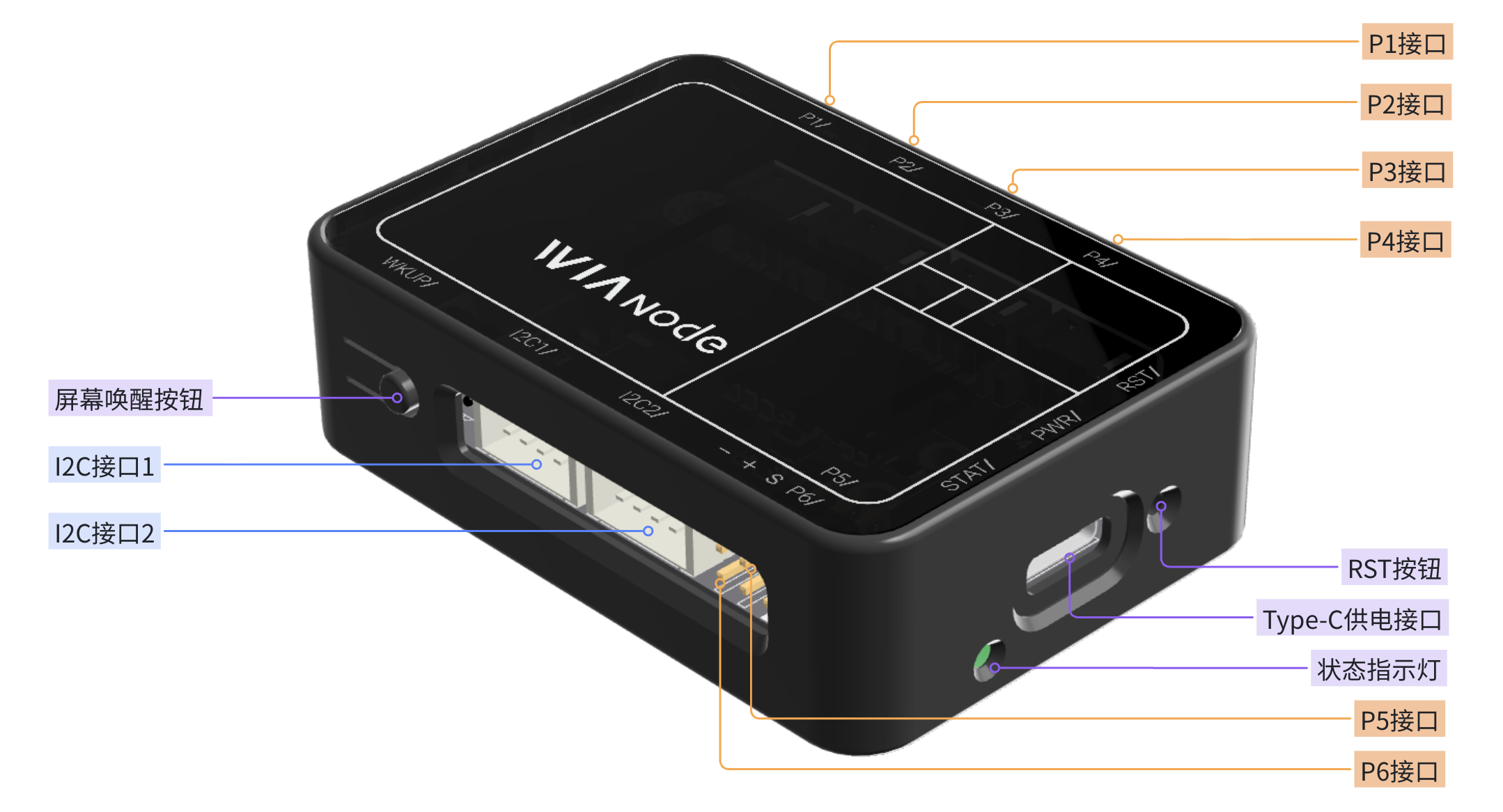

产品特点

• I2C 接口*2个：4pin ph2.0

• I/O接口*4个：3pin ph2.0

• 舵机接口*2个：3pin 2.54间距排针

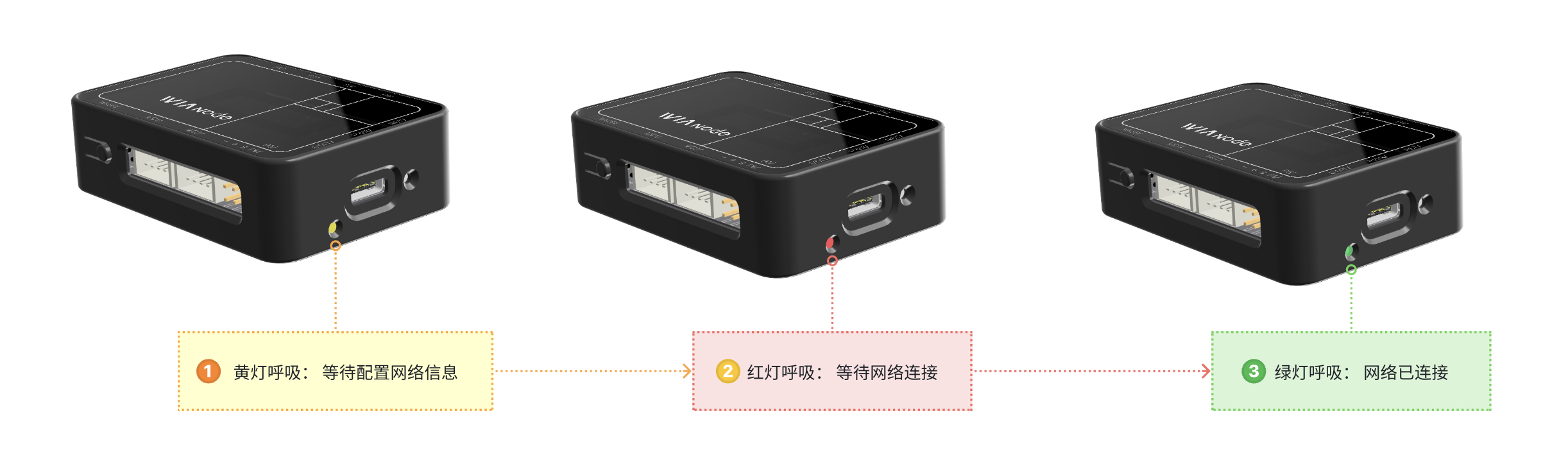

• 状态指示灯：黄色-等待配置WIFI信息，红色-等待网络连接，绿色-网络已连接

• 屏幕显示：IP地址、接口配置信息

• wkup按钮：唤醒屏幕

• reset按钮：重启设备

• Type-C接口：供电及信息配置

技术规格

• TypeC供电接口：5v

• 工作电压：3.3v / 5v

• 最大供电电流：500mA

• 0.91寸OLED屏幕

• 尺寸：66.5x46.5mmx19.5mm

• 重量：145 g

功能说明

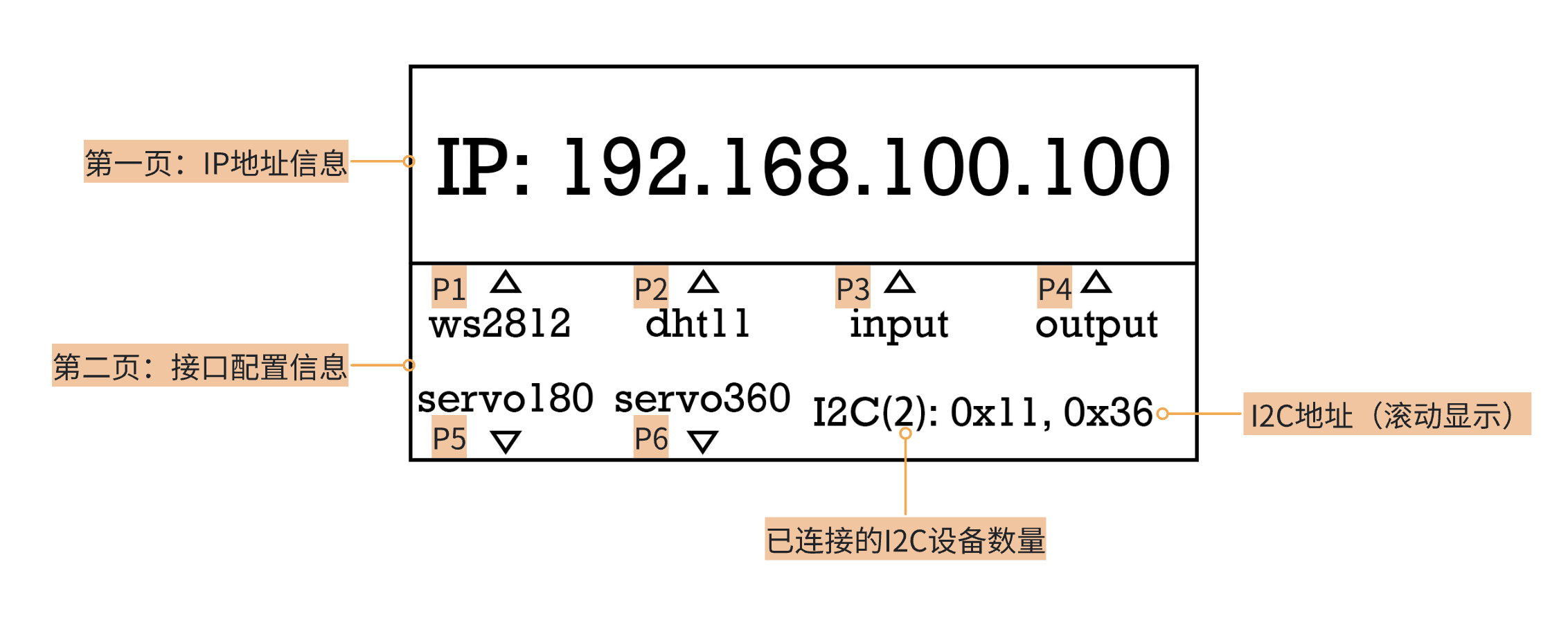

屏幕显示

-查看屏幕信息，需按下'WKUP'按钮唤醒屏幕，即显示第一页 IP地址信息。
-屏幕点亮情况下再次按下'WKUP'翻页，查看第二页接口信息。
-屏幕唤醒后，1min内无操作会再次熄屏。

使用流程

配置阶段

1. 供电：使用type-c数据线将WIAnode与电脑连接，此时未配置wifi信息，状态指示灯为黄色。

2. 快速配置网络：

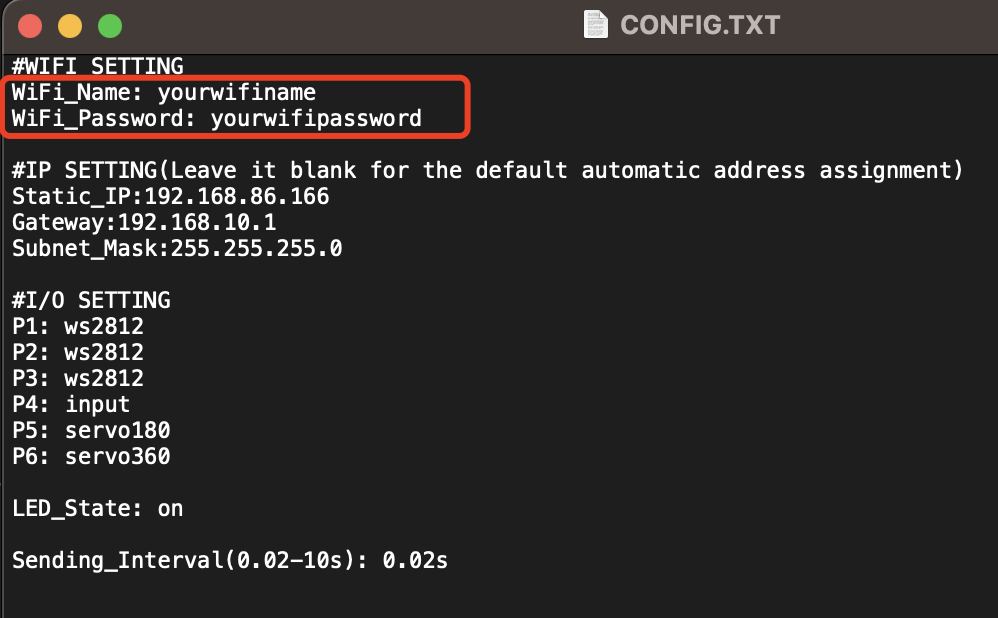

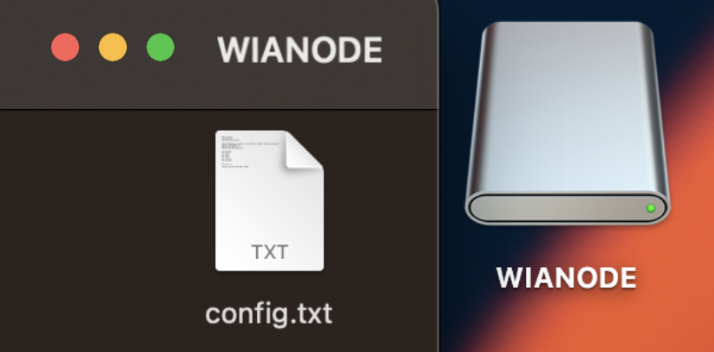

   -电脑弹出u盘，打开config.txt文件。（u盘名称不一致不影响，可通过更新固件保持一致）

   -为其配置wifi、密码及接口信息。（仅可使用5G与2.4G频段混合模式或单独2.4G频段的wifi）

 	#WIFI SETTING
 	WiFi_Name:yourwifiname
 	WiFi_Password:yourwifipassword

-配置完成后保存文件，状态指示灯变为红色，意味着wifi配置保存但网络处于未连接状态。

3. 配置生效：重新为WIAnode供电，会自动更新配置并连接wifi。

   ​ 成功连接wifi后IP地址会显示在屏幕上，状态指示灯变为绿色。

注意：

如黄灯持续呼吸：

-请及时为设备配置wifi及密码。

如红灯持续呼吸：

-请检查wifi及密码是否正确输入。
-是否选择的是2.4G频段的wifi。
-如输入无误，可尝试重新供电。

使用阶段

一、详细配置文件功能

1. 自定义IP设置：

	#IP SETTING(Leave it blank for the default automatic address asignment)
	Static_IP:192.168.xxx.xxx
	Gateway:192.168.1.1
	Subnet_Mask:255.255.255.0

​ Static_IP：自定义的IP地址

​ Gateway：路由器地址

​ Subnet_Mask：子网掩码

2. 接口设置：

#I/O SETTING
P1: ws2812
P2: ws2812
P3: ws2812
P4: input
P5: servo180
P6: servo360

接口分为三类

（1）P1-P4：IO接口（三根线）

​ 使用方法：共计四种配置标签，Input / dht11 / ds18b20 / ws2812。

​ 参考下方传感器支持清单中的传感器对应的标签。

​ 在对应接口配置处填入对应标签。

（2）P5-P6：5v舵机接口（三根线）

​ 使用方法：共计三种配置标签，servo180 / servo300 / servo360。

​ 参考下方传感器支持清单中的传感器对应的标签。

​ 在对应接口配置处填入对应标签。

（3）I2C*2: I2C传感器接口（四根线）

​ 使用方法：无需填入配置标签，接入传感器即可自动配置。如正确识别，传感器地址将会显示在屏幕上。

（4）状态指示灯设置：

Sending_Interval(0.02-10s): 0.02s

​ WIAnode侧面有当前状态指示灯，如实际使用或部署场景下不需要状态指示灯光，可通过该配置项进行关闭。

（5）发送间隔设置：

LED_State: on

​ LED_State：该配置项可控制板载状态指示灯的打开或关闭，填入on为打开，off为关闭。

二、屏幕功能：

​ 1. 按下侧面wkup按钮，唤醒屏幕显示当前设备ip地址。

​ 2. 屏幕唤醒情况下，再按一次按钮翻页，显示当前各接口配置状态。

三、mqtt客户端配置：

IP地址：填入WIAnode屏幕上显示的IP地址

mqtt配置：固定的用户名和密码直接填入

​ User Name：wianode

​ Password：dfrobot

固件更新

将新固件拖入配置的U盘内

重新为WIAnode供电

等待约30秒刷新固件（指示灯正常呼吸为更新完成）

ps: 固件更新时、频繁重新接入为正常现象，请勿断电，等待屏幕重新显示dfrobot dfr1234为固件更新完毕。

数据包格式说明

1.订阅数据的topic名称：topic_input

​ 获取到的json数据包格式为：{''名字_数据1'：值,'名字_数据2'：值,...}

​ 例：P1接按钮，P2接dht11

​ 订阅的数据包内容为：{'p1_input_val':1, ‘p2_dht11_temp':23, 'p2_dht11_humi':88}

2.发布数据的topic名称：topic_output

​ 发布数据进行接口控制的格式为：{"名字_数据"：值}

​ 例：io1接了灯带，数据发送为rgb1，rgb2，rgb3...

​ 控制的数据内容为：{'p1': '0 29 29 255 4 12 27 255 11'}

传感器支持清单

I/O类型传感器：（其他未写入的但不需要库的传感器仍可使用，配置标签使用Input）

I2C类型的传感器：

WIAnode传感器套件列表

使用教程

Touchdesigner使用介绍

插件：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode-Touchdesigner-plugin

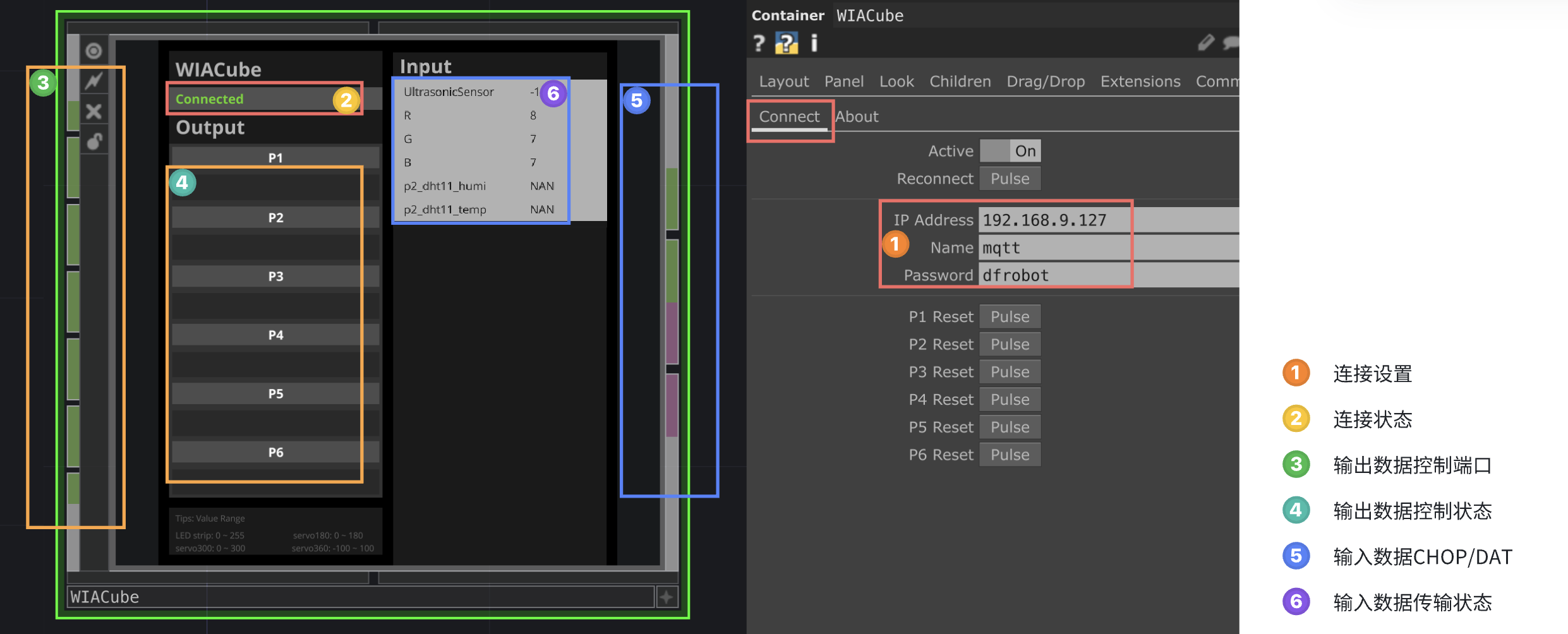

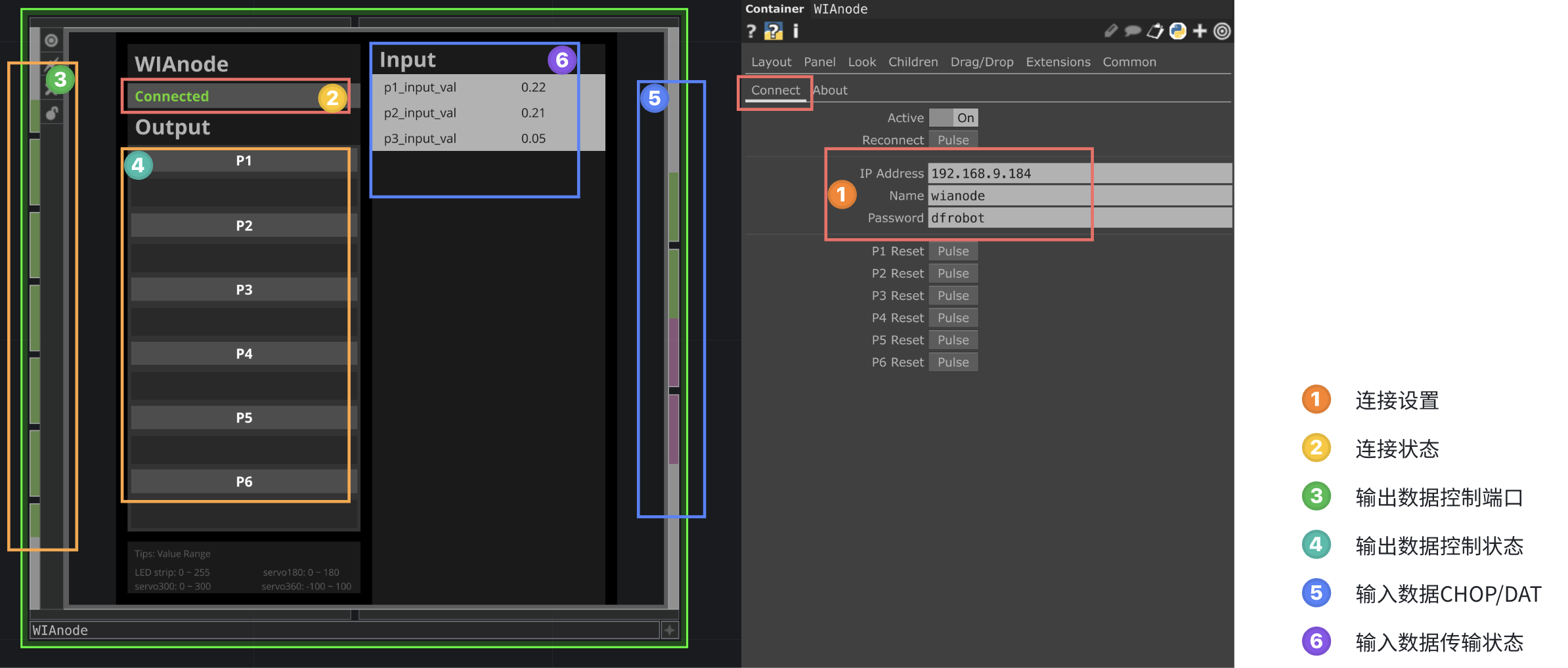

插件介绍：

准备：

1. 将WIAnode成功连接网络（如上文-配置阶段）

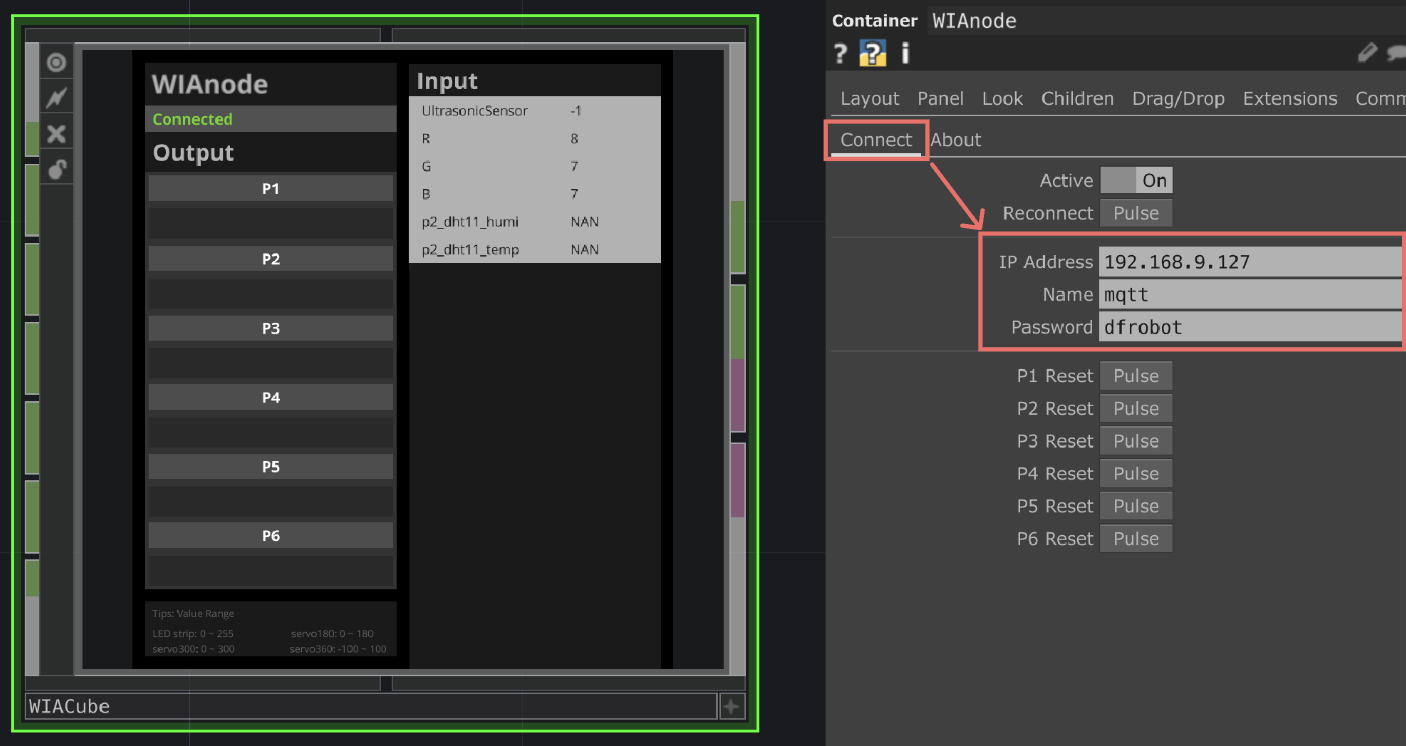

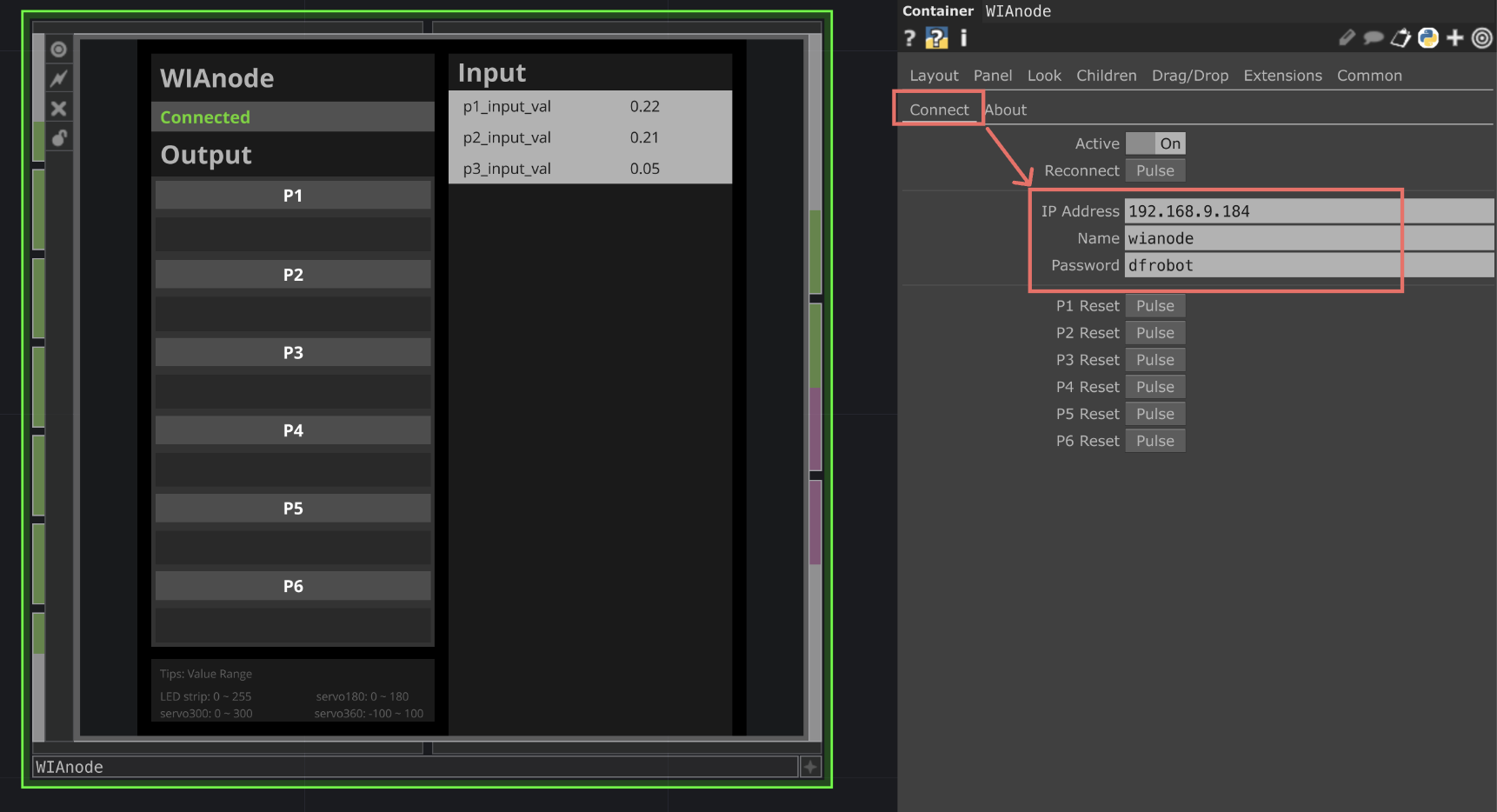

2. 点击touchdesigner的数媒板插件节点，点击配置页“Connect”，输入设备IP地址、名称、密码。
   名称默认为mqtt，密码默认为dfrobot

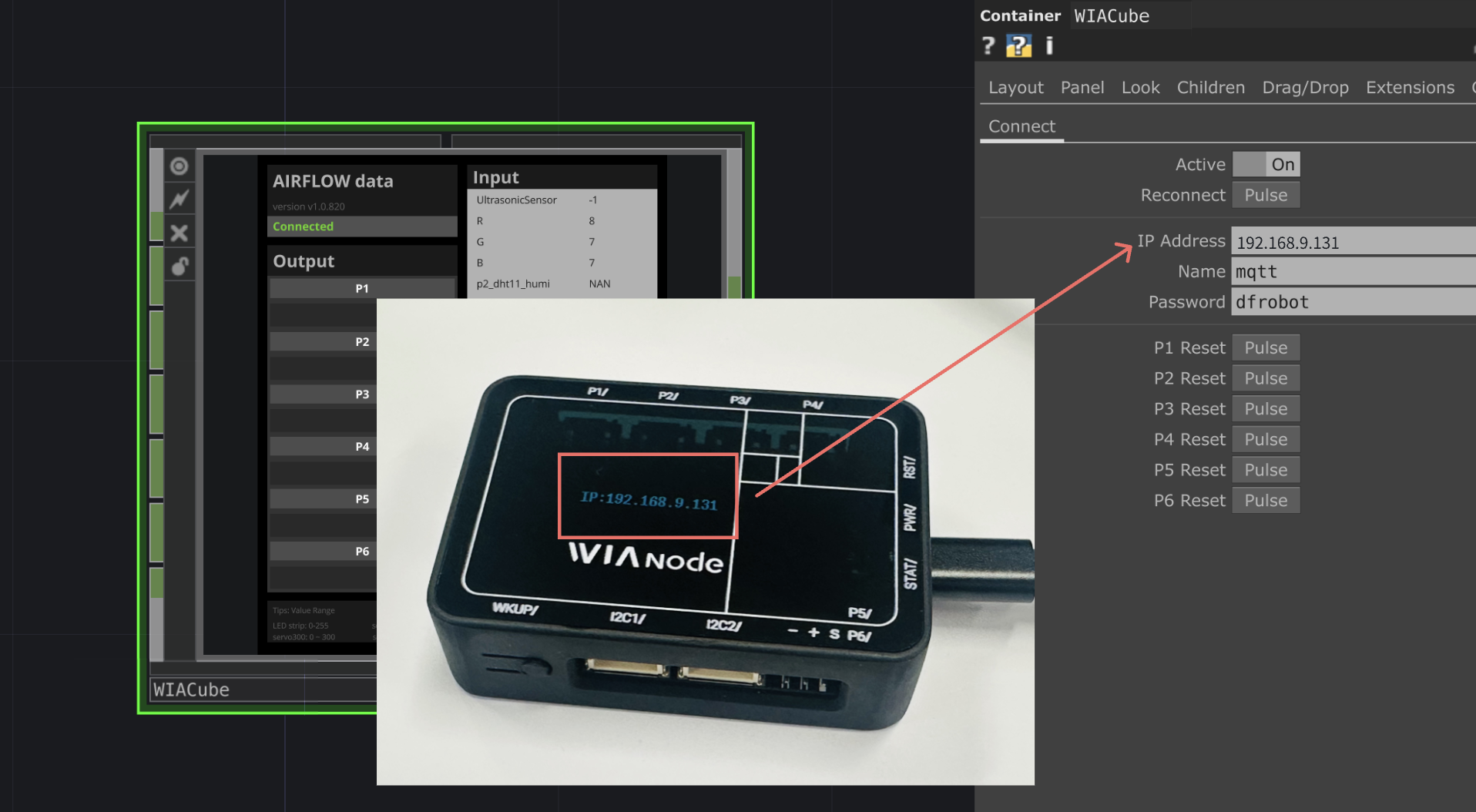

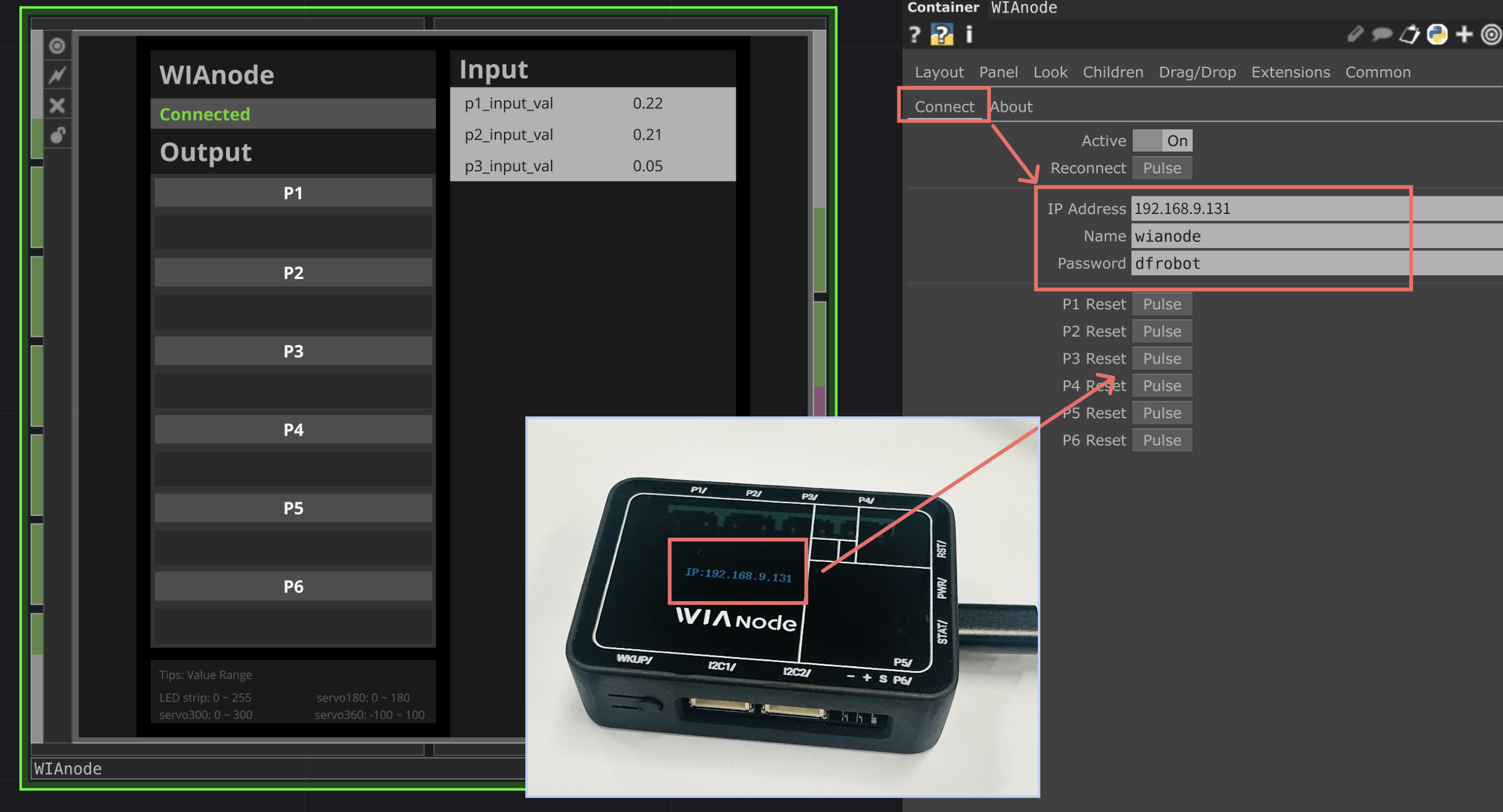

3. 按下wkup按钮查看ip地址，将数媒盒的ip地址填入编辑面板的”ip“中。（确保电脑与数媒盒连接至同一wifi网络下）

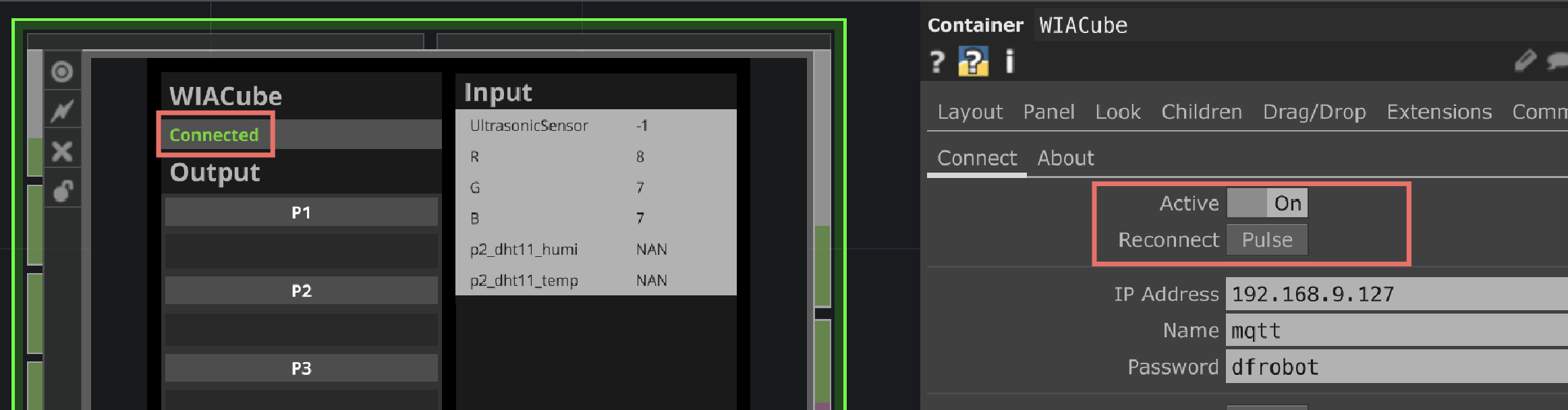

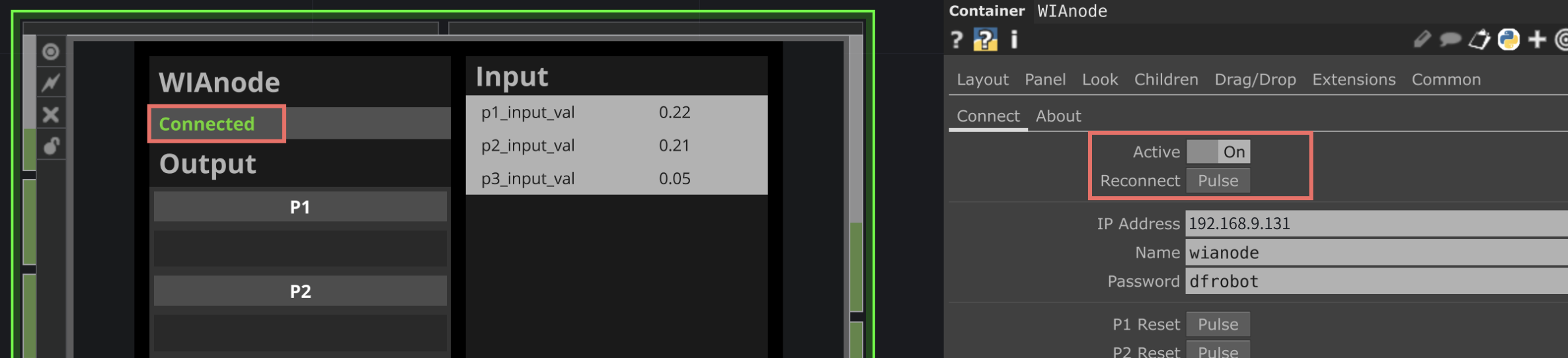

4. 数据订阅成功后，插件将显示绿色的“connected“，表示连接成功。

如连接失败可点击'Reconnect'重新连接。

使用期间确保‘Active’处于打开状态，关闭则代表该插件关闭通讯。

使用传感器数据：

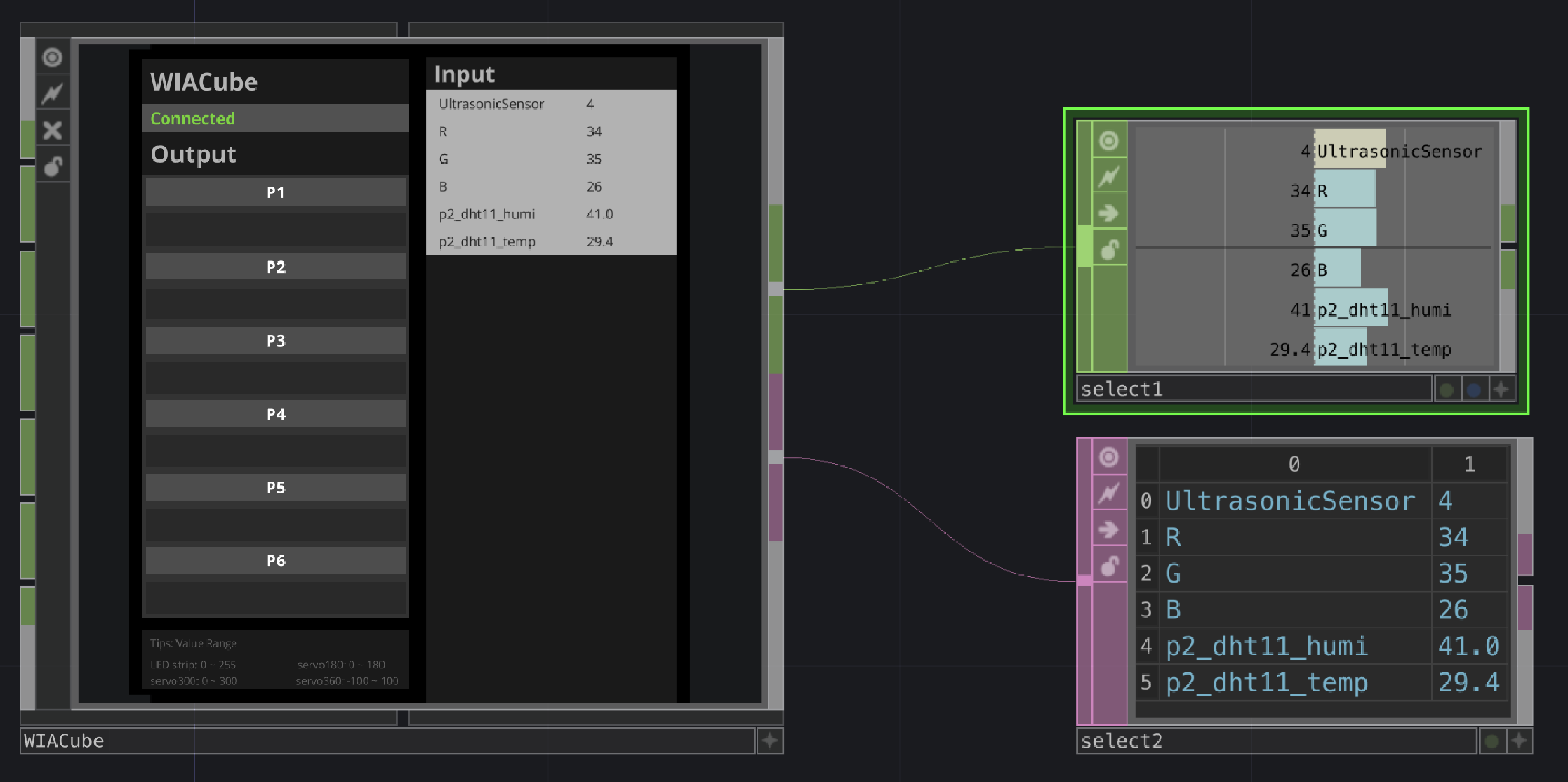

1. 使用‘select’节点将插件数据引出

控制执行器：

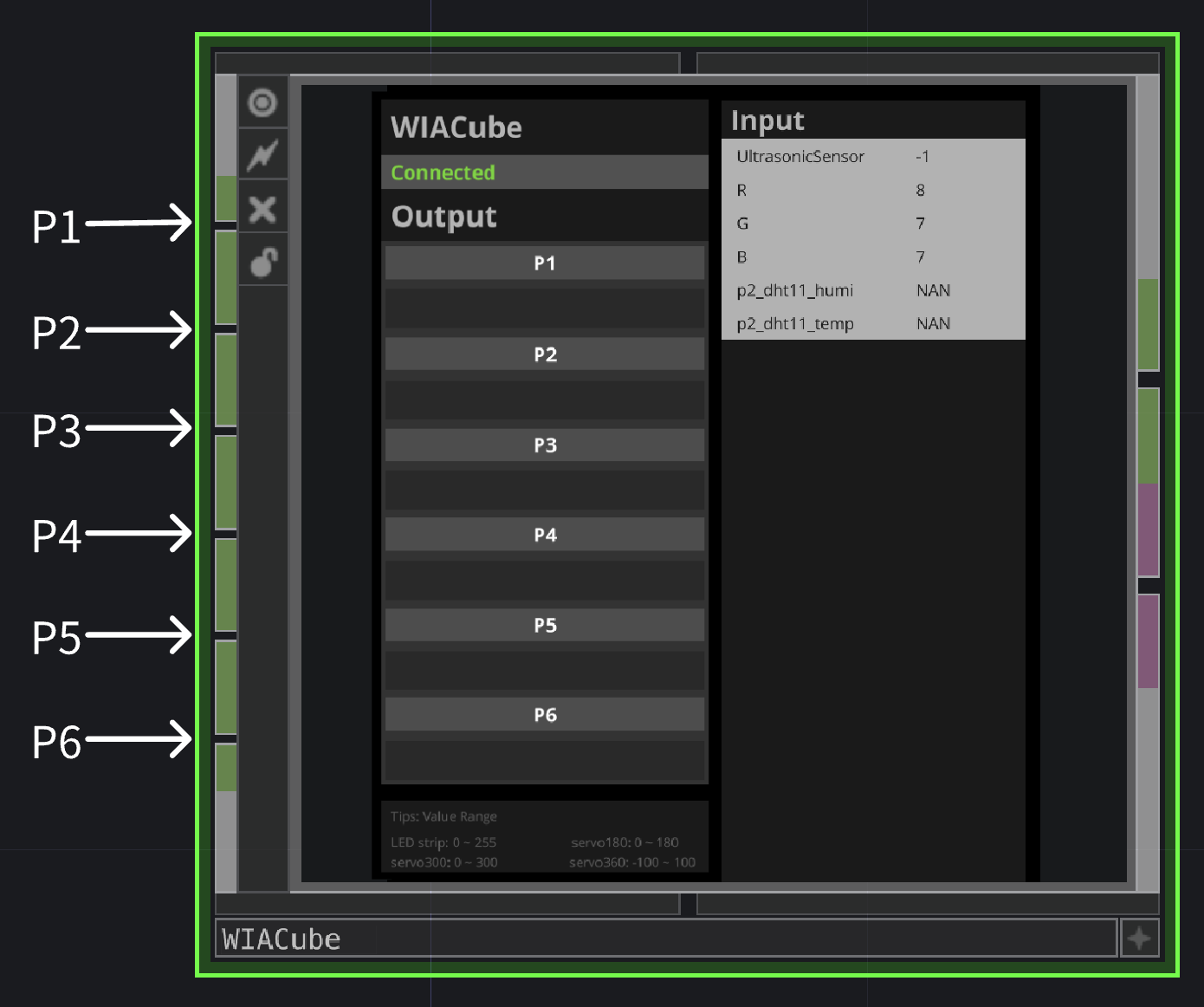

1. 将设置好的数据接入对应的P接口，确保与设备接入的执行器端口一致。

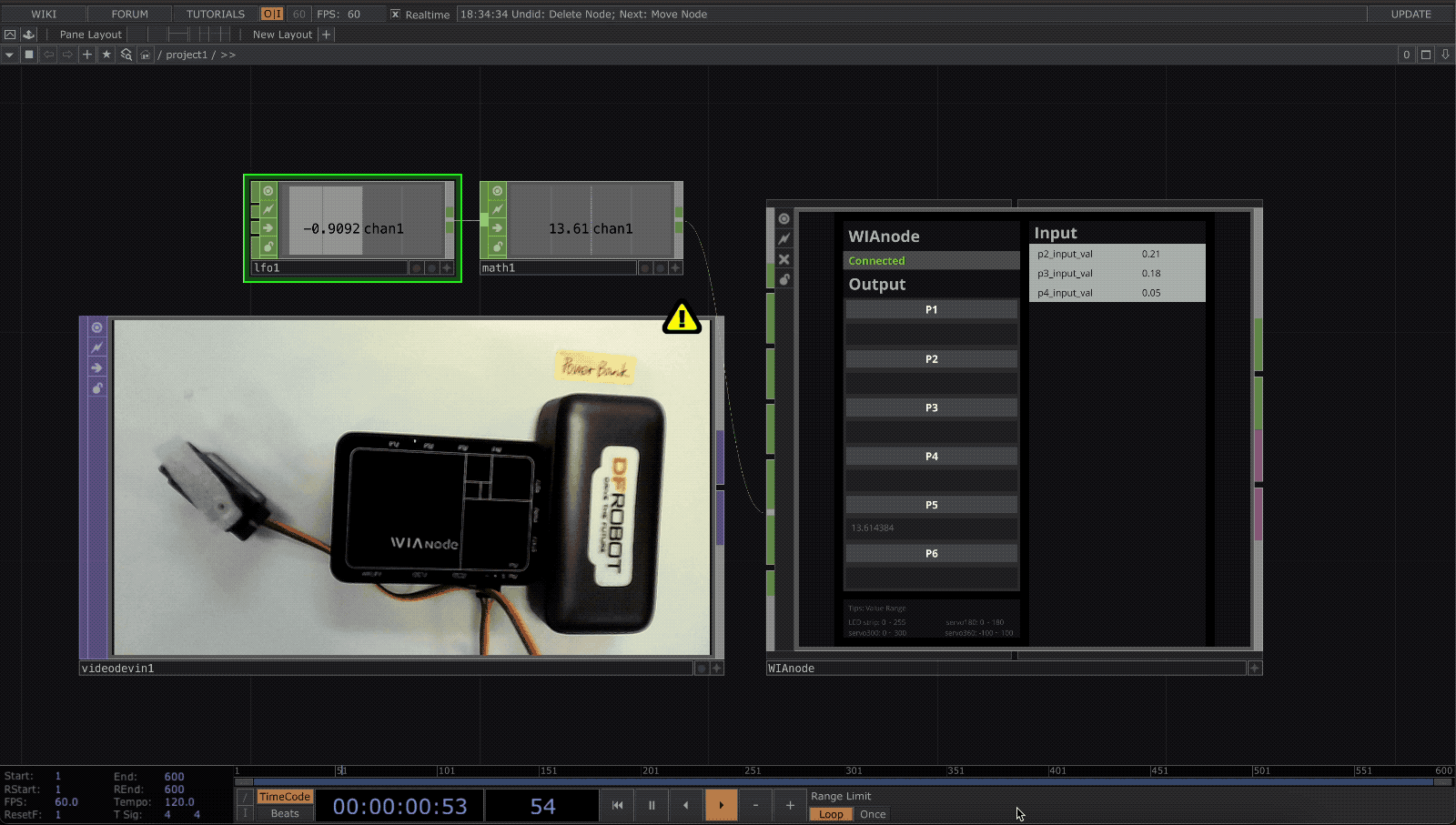

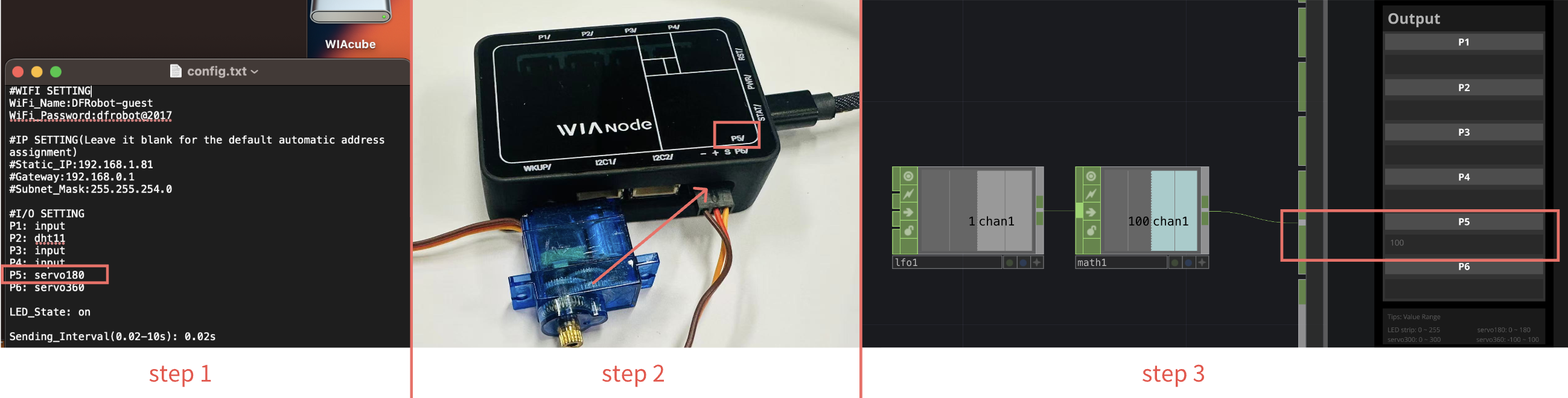

例：

Step1: 设置P5接口为servo180模式
Step2: 舵机插入P5接口
Step3: 数据控制连接至touchdesigner插件P5位置

Touchdesigner 示例：

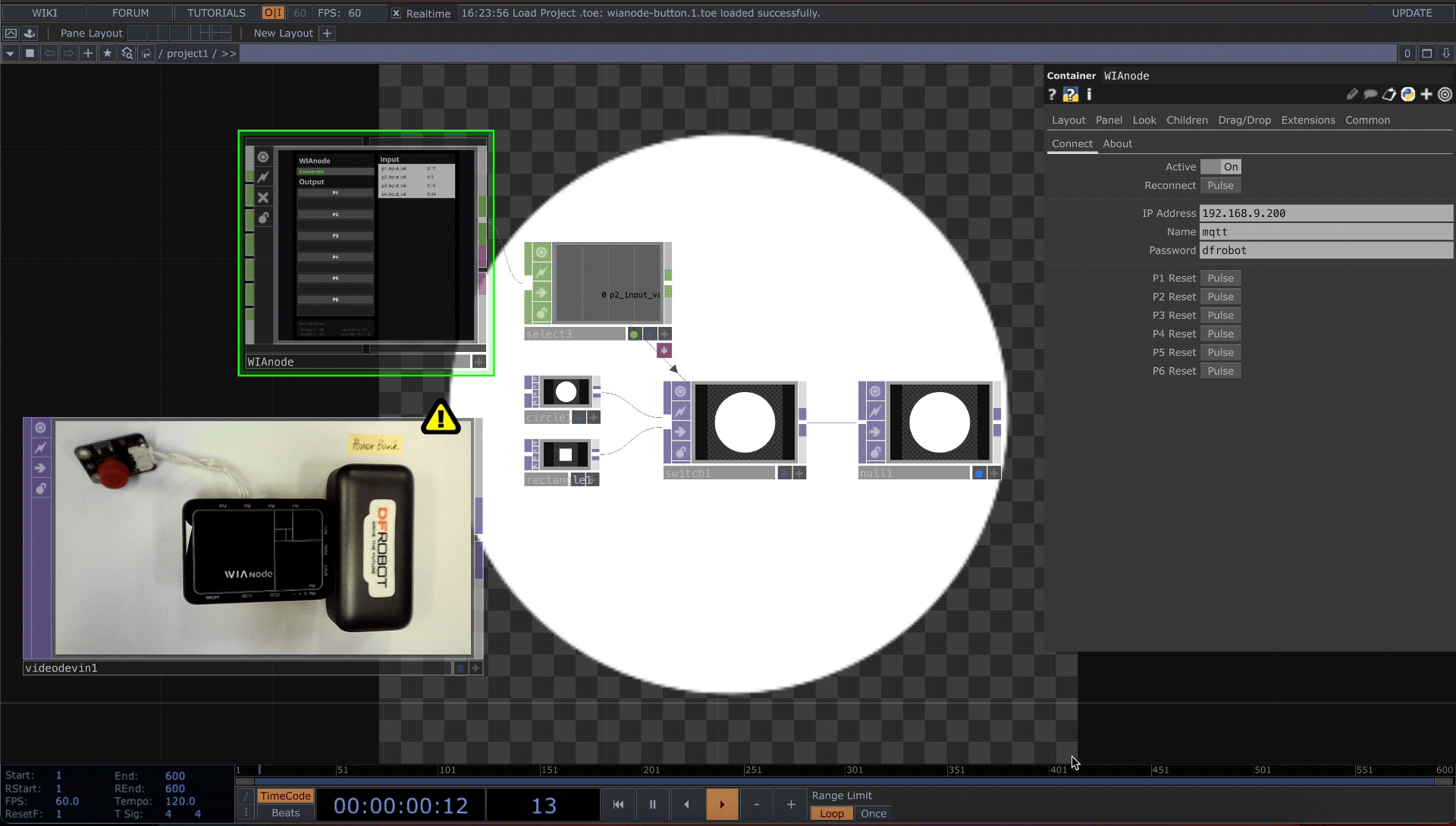

1. 按钮传感器控制示例

传感器特点：通过按下按钮实现交互
输出数据：0或1
快速示例：按下按钮实现数据0-1的切换
程序地址：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/01.WIAnode-TD-button

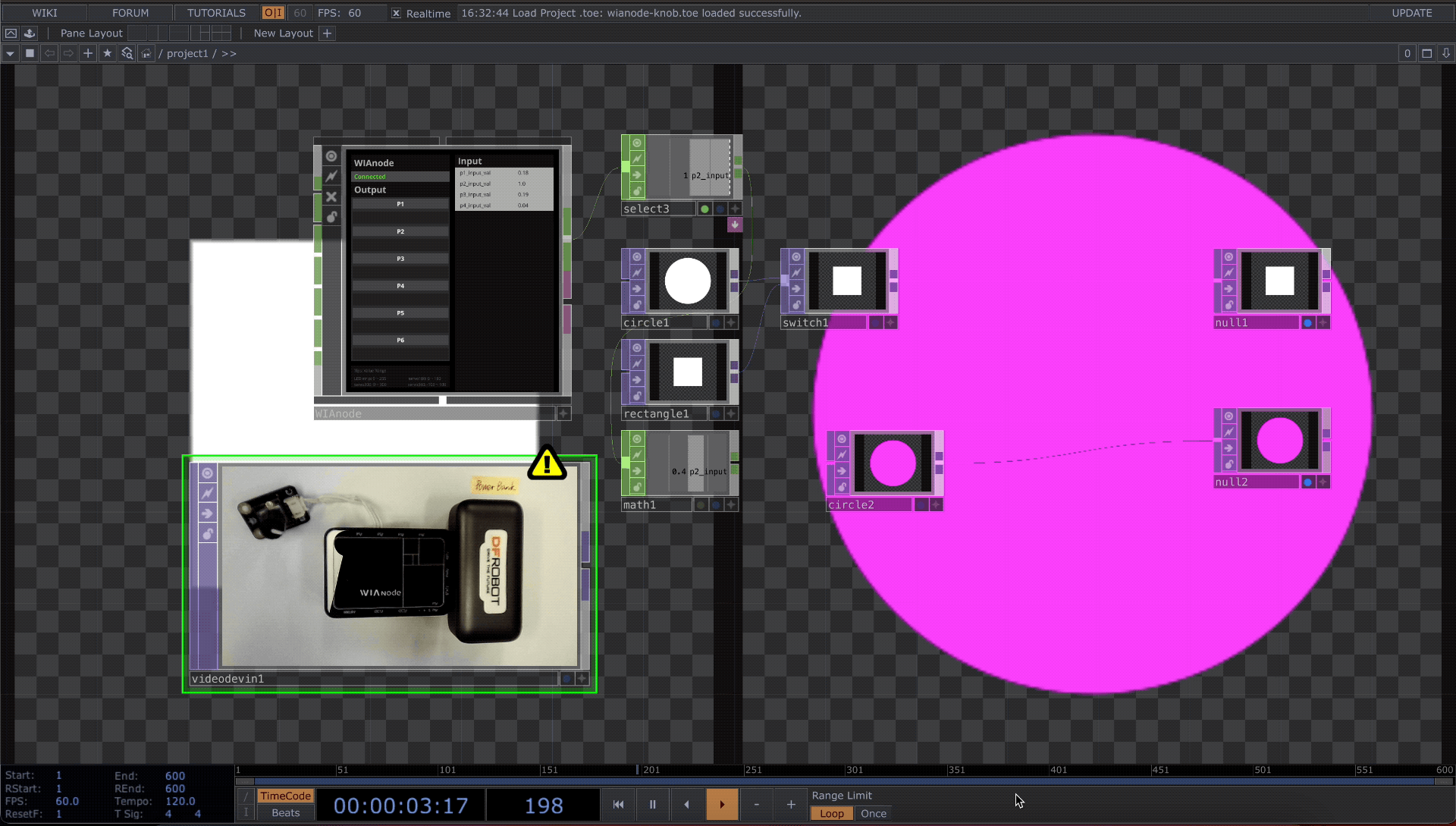

2. 旋钮传感器控制示例

传感器特点：通过调动旋钮交互
输出数据：0-1的区间值
快速示例：转动旋钮调整方块或圆的切换，以及圆的颜色和体积大小
程序地址：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/02.WIAnode-TD-knob

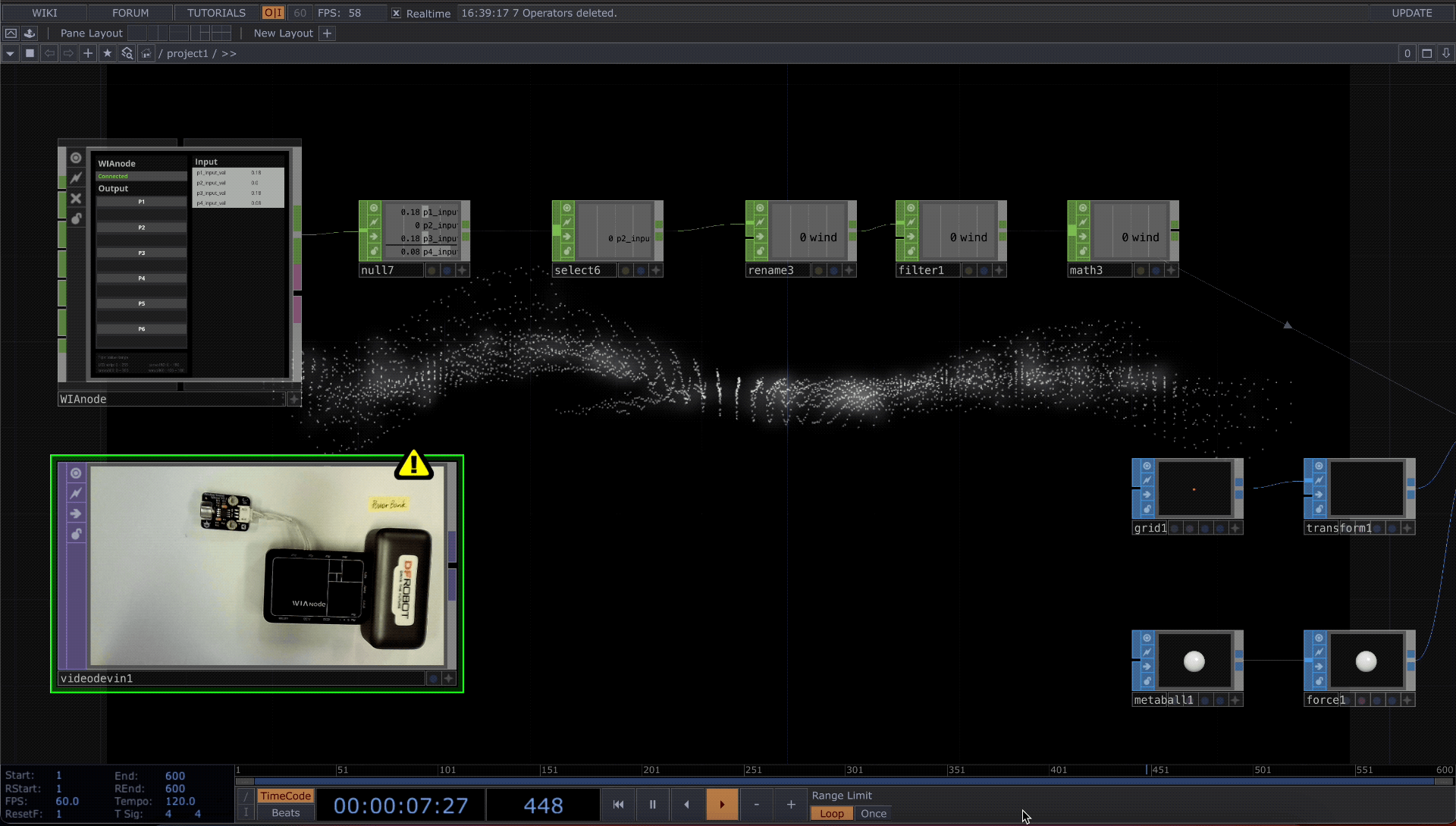

3. 麦克风传感器控制示例

传感器特点：通过改变灯光亮度实现交互
输出数据：0-1的区间值
快速示例：麦克风将风量大小映射到粒子向左飘散的速度
程序下载：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/03.WIAnode-TD-microphone

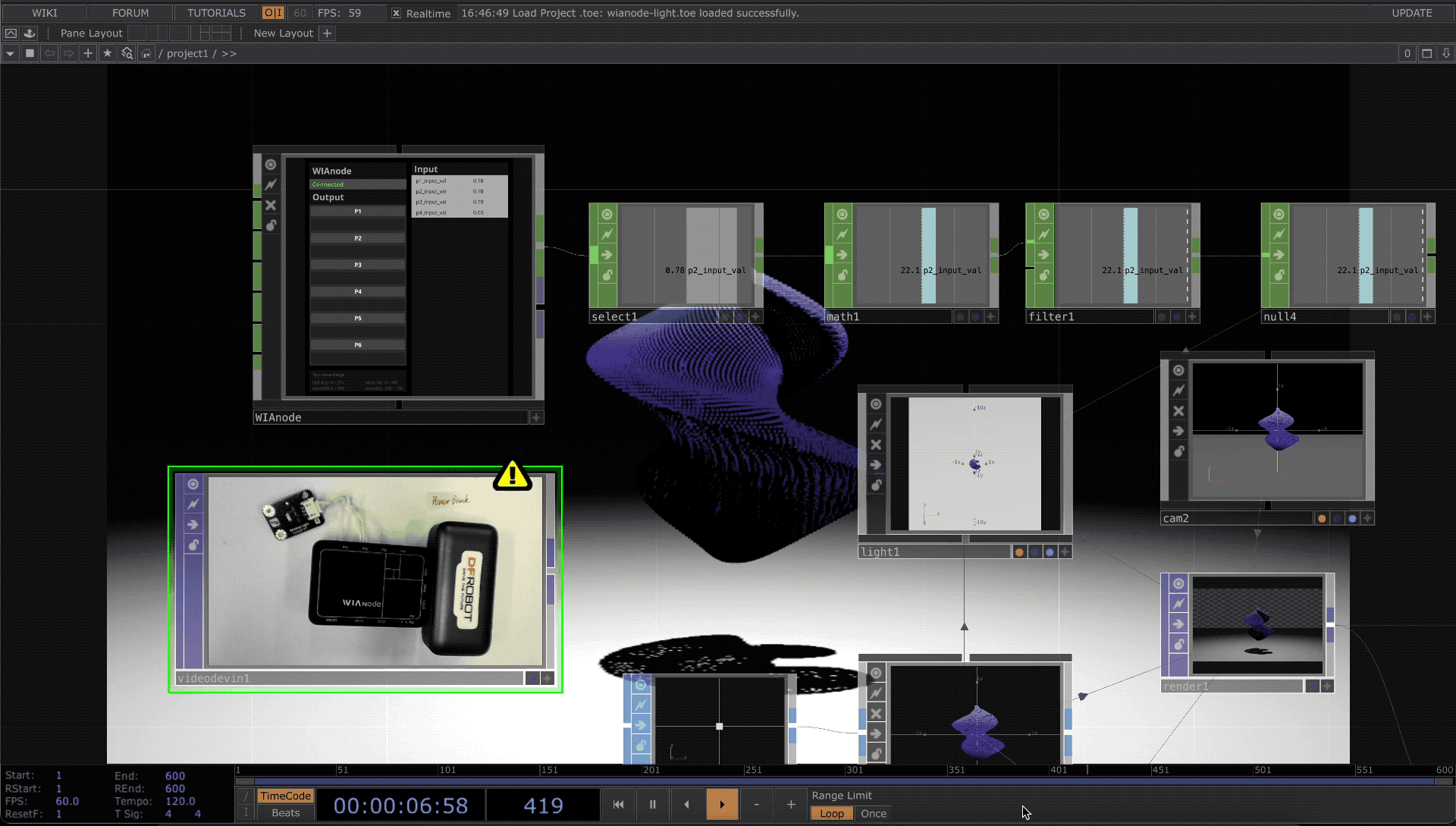

4. 光敏传感器控制示例

传感器特点：通过改变环境亮度实现交互
输出数据：0-1的区间值
快速示例：通过改变环境的亮度、同步映射到虚拟环境的灯光亮度。
程序下载：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/04.WIAnode-TD-light

5. 超声波传感器控制示例

传感器特点：检测一个轴向的距离
输出数据：距离
快速示例：检测到距离越近，圆的直径越小
程序下载：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/05.WIAnode-TD-ultrasonic

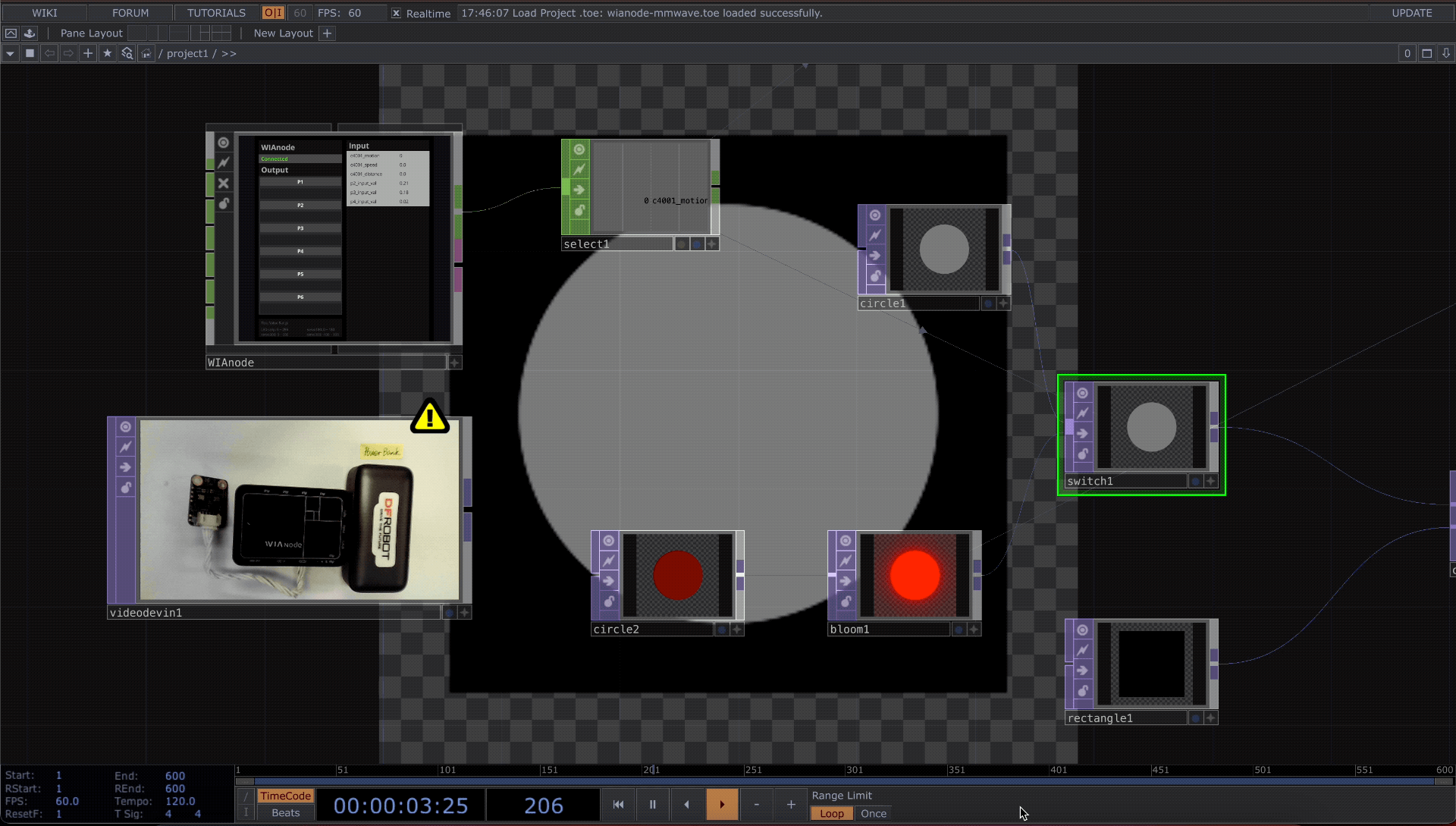

6. 毫米波传感器控制示例

传感器特点：可隔木板或亚克力检测到毫米级移动的物体（比如人呼吸、蚊虫等）
输出数据：是否存在移动：0或1、距离、速度
快速示例：当检测到有人时，警报灯亮并发出警报声音。
程序下载：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/06.WIAnode-TD-mmwave

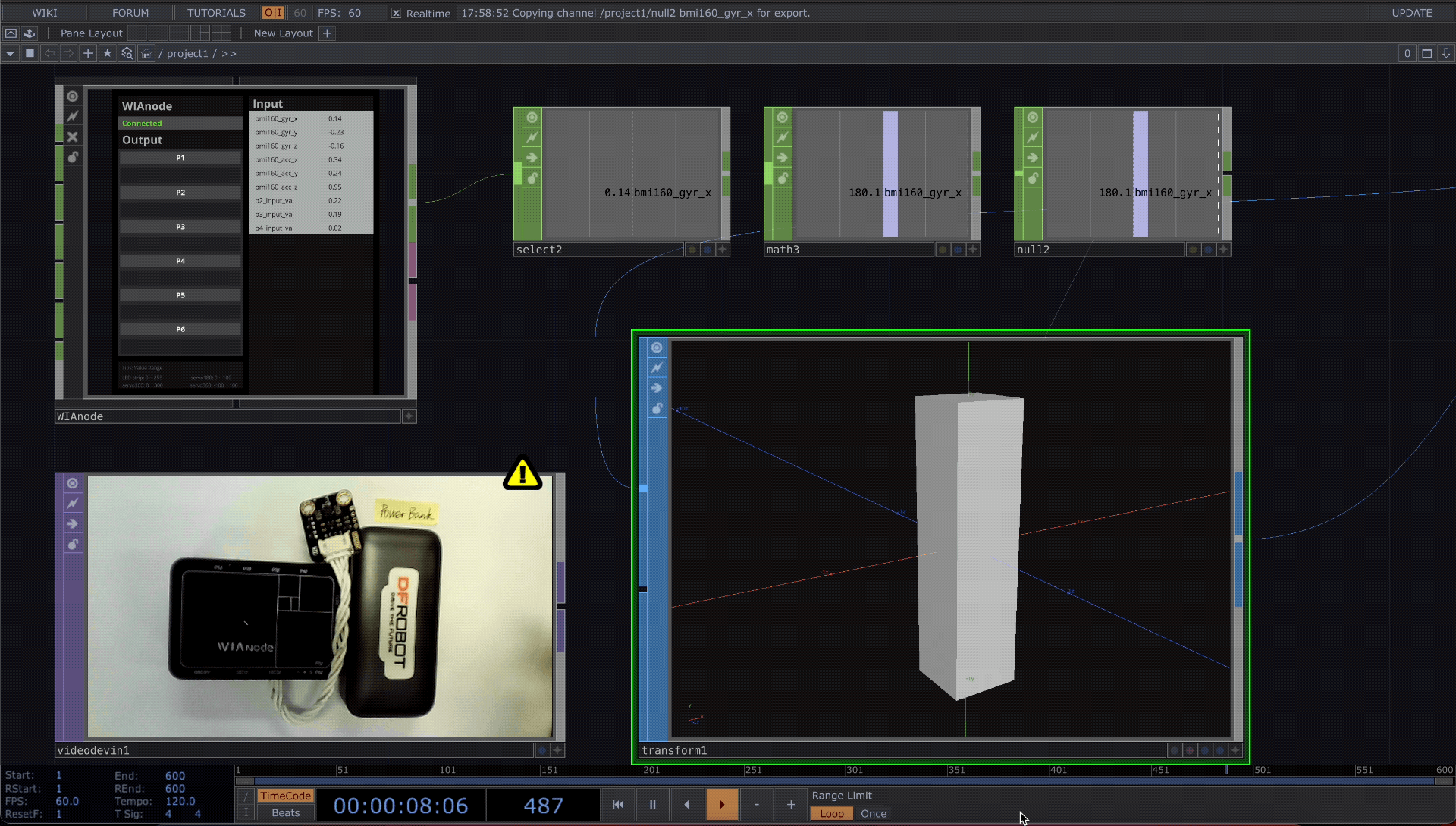

7. 加速度传感器控制示例

传感器特点：通过改变运动幅度实现交互
输出数据：gyr_x, gyr_y, gyr_z, acc_x, acc_y, acc_z
快速示例：加速度传感器的x轴控制虚拟环境中立方体的x轴的转动，形成虚拟与现实的映射
程序下载：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/07.WIAnode-TD-accelerometer

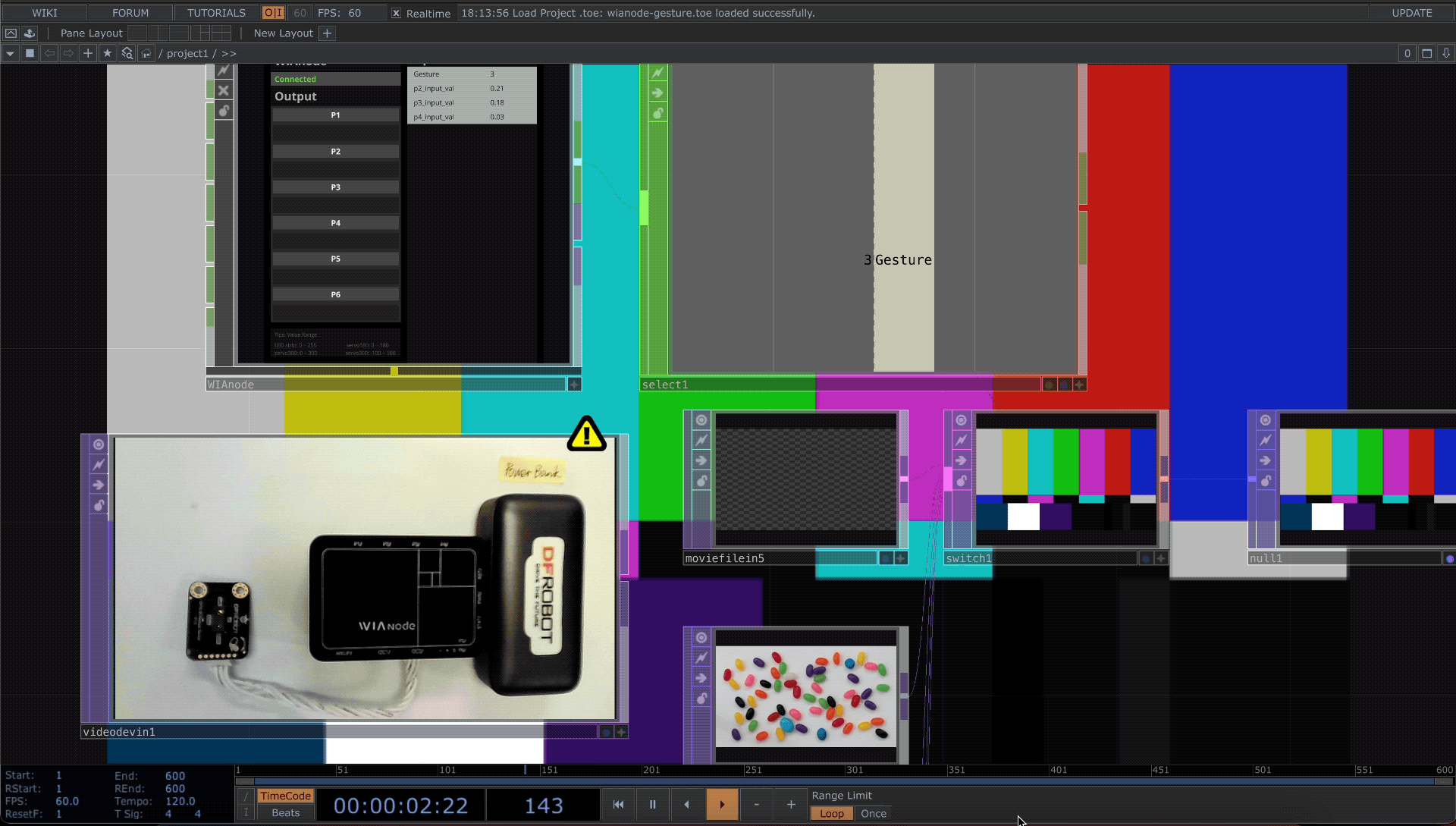

8. 手势传感器控制示例

传感器特点：通过改变灯光亮度实现交互
输出数据：1-4
快速示例：四个方向的手势控制不同的图片
程序地址：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/08.WIAnode-TD-gesture

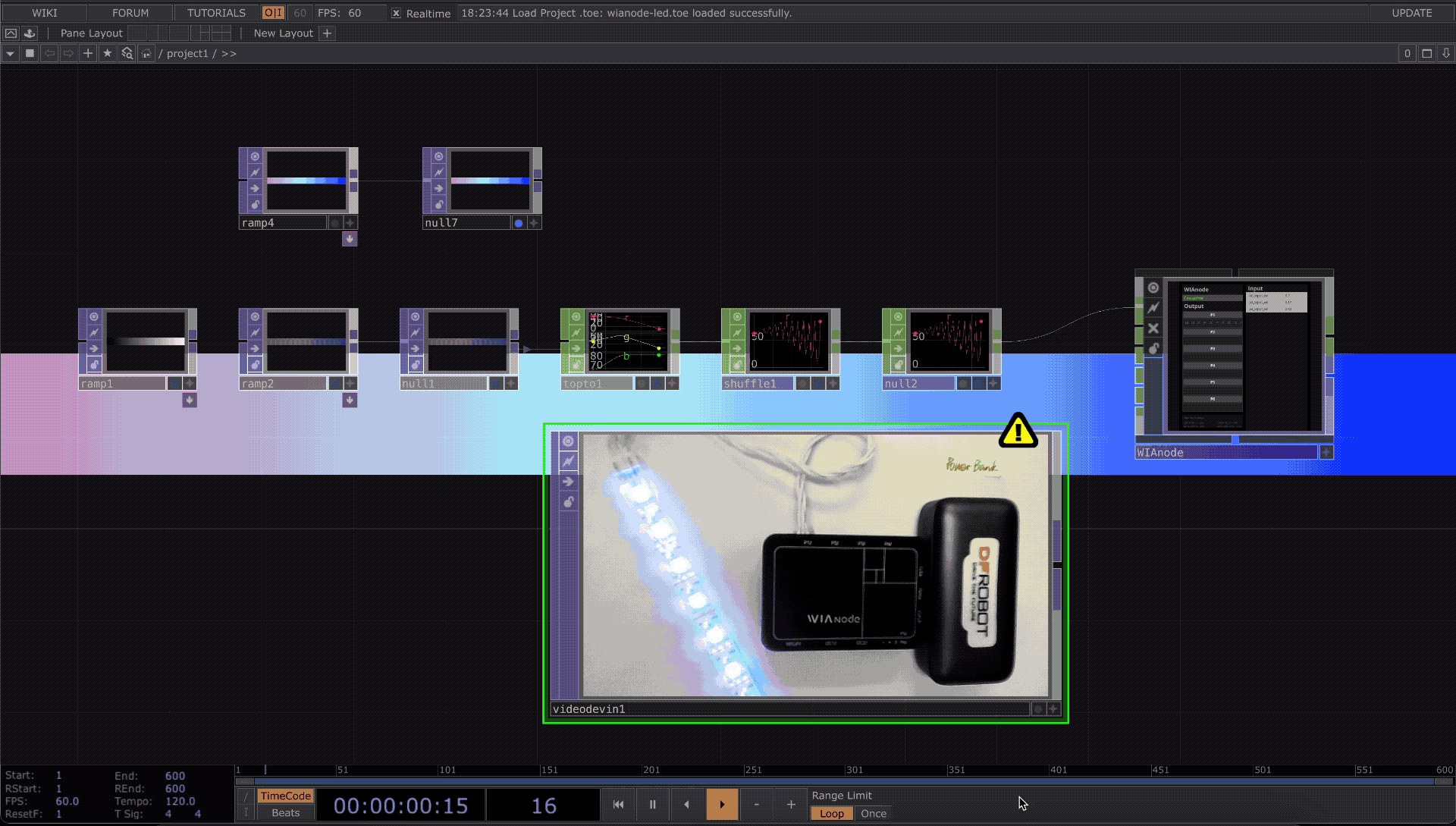

9.灯带控制示例

传感器特点：通过改变灯光亮度实现交互
​ ps: 灯带的控制数据位是rgb x 灯带数量
输入数据：p1接口接3颗rgb灯。例：{'p1': '66 42 59 64 48 63 63 54 67'}
快速示例：图形像素值控制rgb灯带
程序地址：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/09.WIAnode-TD-LED

10. 300度舵机控制示例

传感器特点：通过改变灯光亮度实现交互
ps: WIAnode配置文件需把对应接口修改为servo300。
输入数据：0-300。例：p5接口接300度舵机转动200度。{'p5': '200 ‘}
快速示例：循环数值控制舵机在0-300度之间旋转
程序地址：https://github.com/DFRobot/WIAnode-examples/tree/master/WIAnode_Touchdesigner_samples/10.WIAnode-TD-servo300

Unity部分

Unity3d_MQTT开源库：https://github.com/vovacooper/Unity3d_MQTT

教程地址：https://blog.csdn.net/lordwish/article/details/85013763

Unreal Engine部分

mqtt插件：https://github.com/NinevaStudios/mqtt-utilities-unreal

教程地址：https://github.com/NinevaStudios/mqtt-utilities-unreal

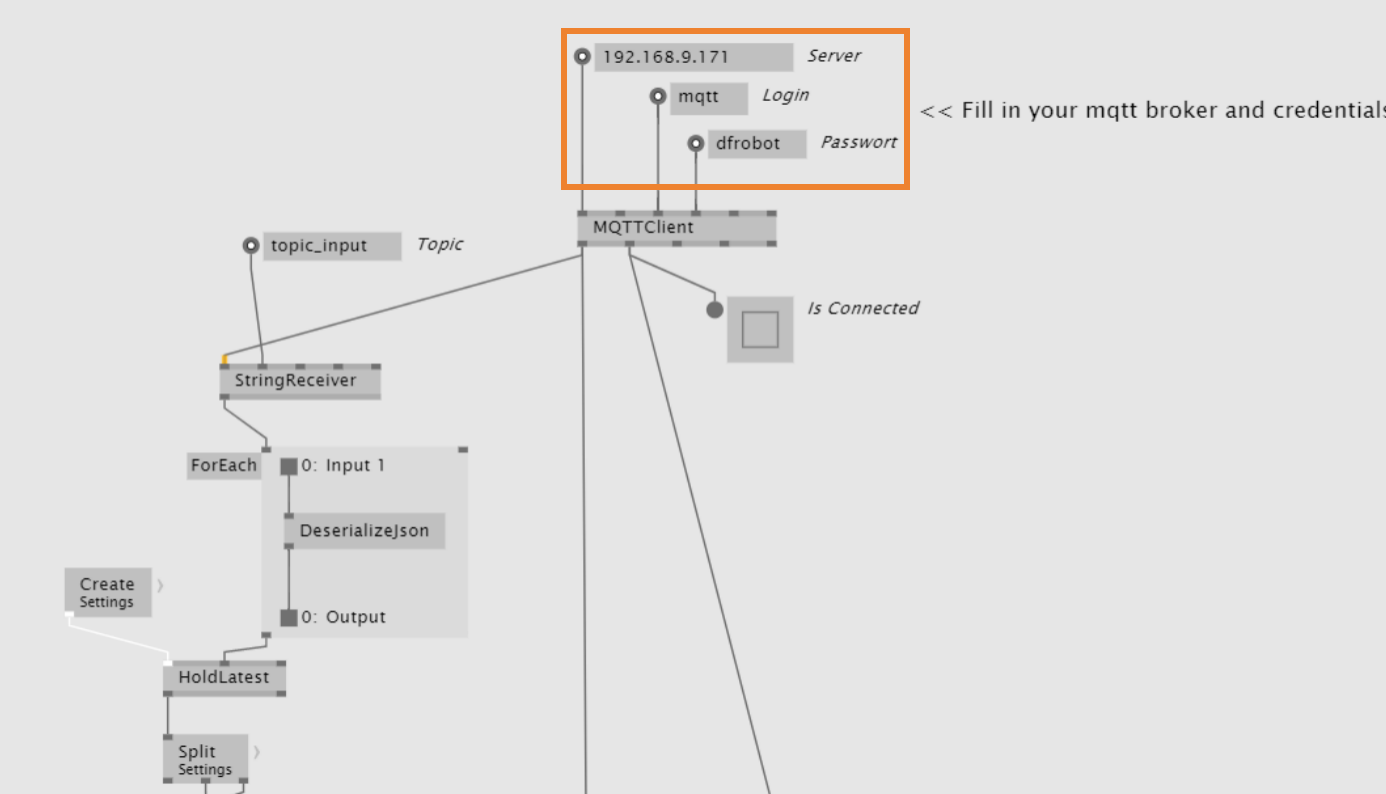

VVVV部分

官方库链接：https://www.nuget.org/packages/VL.IO.MQTT

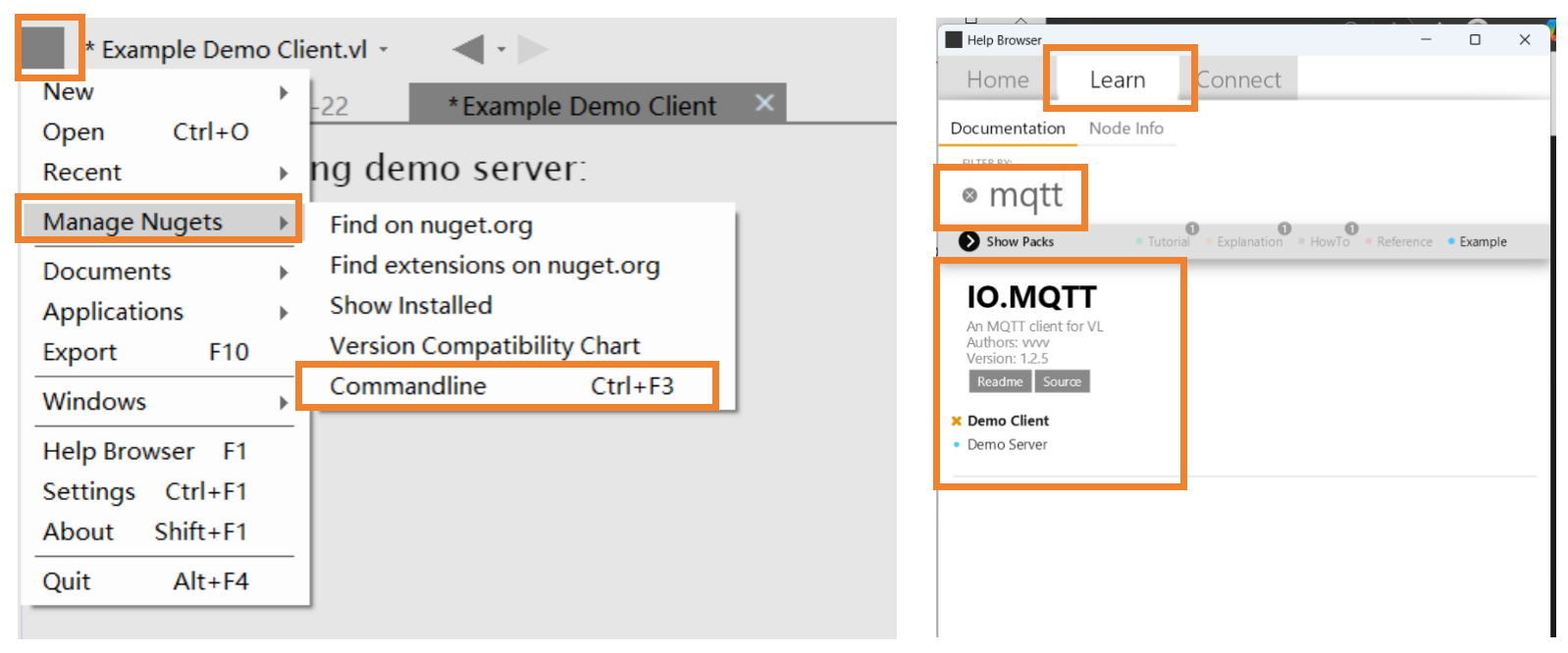

1.添加mqtt的库，打开软件内的命令行工具，输入“dotnet add package VL.IO.MQTT --version 1.2.5”
2.打开mqtt实例教程
