简介

基于PT550环保型光敏二极管的光线传感器，可以用来对环境光线的强度进行检测。 通常用来制作随光线强度变化产生特殊效果的互动作品。

产品参数

• 检测环境光密度
• 环保光敏二极管
• 模拟输出电压：0~5 VDC
• 适用电源电压：+3~5VDC
• 模拟传感器
• 使用PH-2.0插座
• 传感器匹配Arduino扩展板

应用

• 屏幕亮度自动控制

引脚说明

使用教程

连接示意图

示例代码

    void setup()
    {
      Serial.begin(9600); // open serial port, set the baud rate to 9600 bps
    }
    void loop()
    {
          int val;
          val=analogRead(0);   //connect grayscale sensor to Analog 0
          Serial.println(val,DEC);//print the value to serial
          delay(100);
    }

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：http://mindplus.cc 详细教程：安装教程
2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程
3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程：Mind+基础wiki教程-加载扩展库流程
4、进行编程，程序如下图：
5、菜单“连接设备”，“上传到设备”
6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印

MicroPython示例

    from machine import ADC
    import time

    adc0=ADC(0)

    while True:
      print("adc0=",adc0.read())
      time.sleep(0.1)

结果

打开串口监视器，将波特率根据程序设置为9600，将此装置放到光线不同的地方，会发现串口监视器里面显示不同的数据。光线由弱变强，接收到的数据会变大；反之变小。

光强检测 — 行空板K10

项目功能描述

本项目使用 DFR0026 模拟环境光线传感器实现光强检测：光强越大 ， 模拟值越大。行空板K10 读取模拟值并在显示在屏幕上。

硬件准备

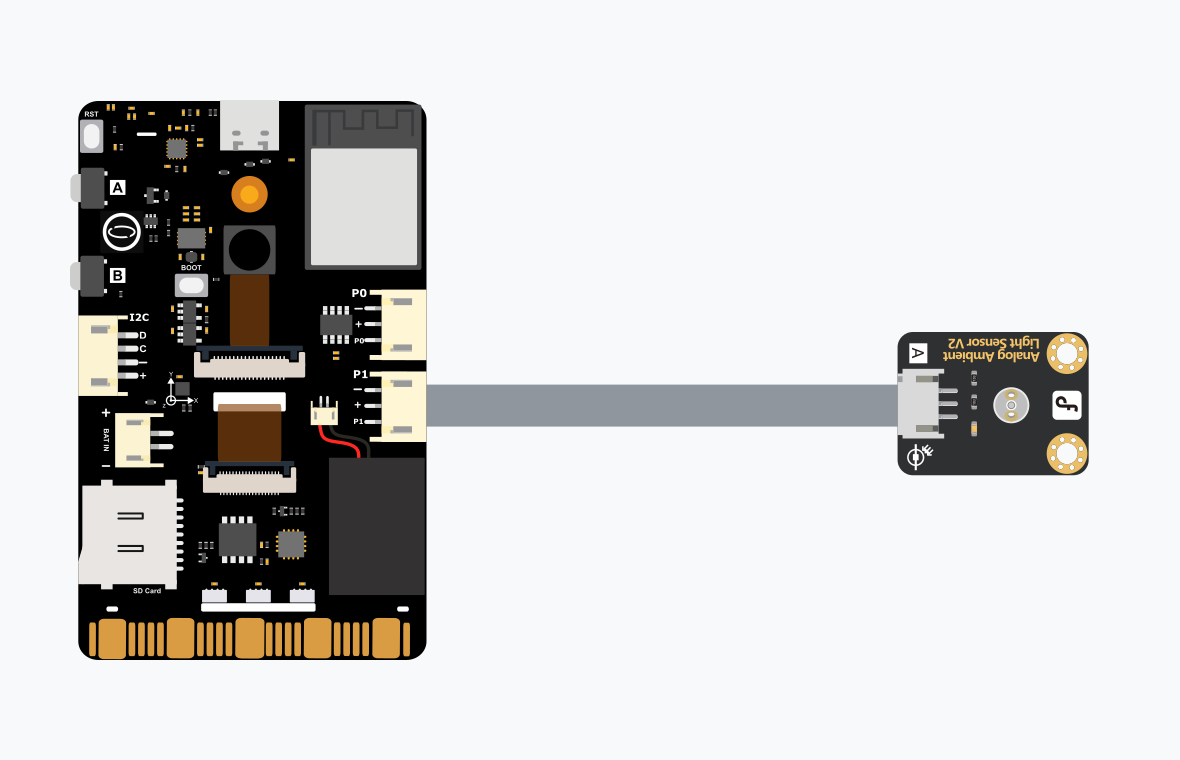

连线说明

软件准备

本项目需加载「模拟环境光线传感器」扩展库，步骤如下：

1. 打开 MIND+ 软件（V1.8.1 RC1.0 及以上版本）。
2. 选择「行空板K10」设备模式，使用 Type-C 数据线连接行空板K10 与电脑。
3. 点击左下角「扩展」→ 在「传感器」分类中找到「模拟环境光线传感器」（DFR0026）并加载。
4. 加载完成后，在积木区可看到「读取光线传感器」等专用积木，直接获取 0–4095 的光线数值。

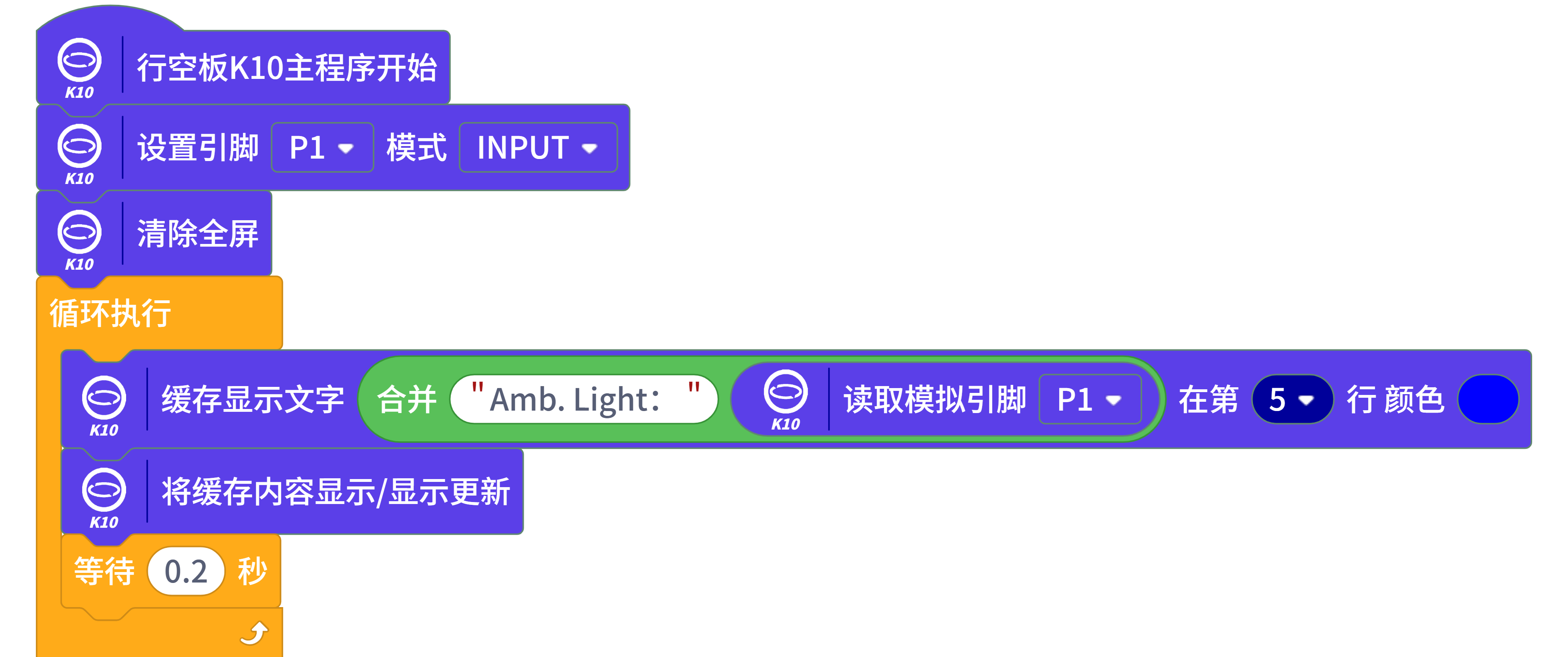

示例程序（行空板K10）

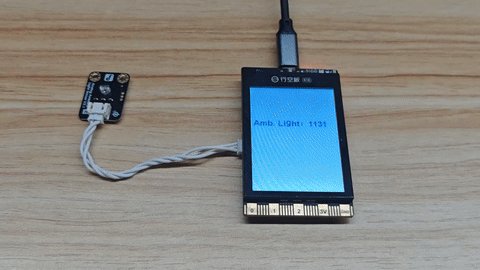

运行效果

屏幕持续显示当前光线强度（范围约 0–4095）。

若无效：1）检查连接线是否插在 P1；2）确认已加载「模拟环境光线传感器」扩展库。

疑难解答

更多问题及有趣的应用，请访问论坛
