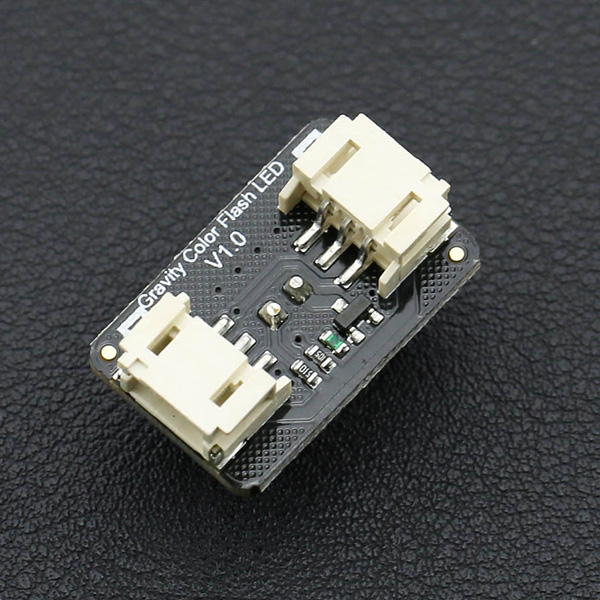

七彩LED

简介

七彩LED是可以通电就7种颜色闪烁快慢切换闪烁，颜色绚丽。可多个模块级连，非常适合做南瓜灯、圣诞树等聚会时候使用。并且模块不仅支持直接通电就可以亮，也支持数字口控制亮和灭。适合不懂电子的人都能够直接使用，进一步降低使用门槛，也能够通过Arduino数字口控制。

技术规格

  • 输入电压 3.3-5.0V
  • 驱动电流:最大25mA(单个模块）
  • 尺寸：25mm X 16mm

引脚说明

DFR0474-引脚图

标号 名称 功能描述
1 D 数字输入
2 VCC 电源正
3 GND 电源负

表名

使用教程

本教程分别使用电池直接供电驱动七彩LED模块闪烁，及使用Arduino版数字口控制七彩LED模块
通过教程，你将熟悉本模块的两种驱动模式和级联使用方法。

准备

  • 硬件
    • 1 x UNO控制板
    • 1 x 七彩LED模块
    • 若干 连接线
  • 软件

接线图

DFR0474-电池供电

DFR0474-UNO主板供电

样例代码

  • 以下为ArduinoIDE内置的BLINK示例程序，控制13脚的LED灯亮灭，同时，七彩LED模块也同步亮灭。
    #define LED_BUILTIN 13
    //Blink
    void setup() {
      // initialize digital pin LED_BUILTIN as an output.
      pinMode(LED_BUILTIN, OUTPUT);
    }
    // the loop function runs over and over again forever
    void loop() {
      digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
      delay(1000);                       // wait for a second
      digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
      delay(1000);                       // wait for a second
    }

结果

  • 当使用电池供电时，七彩LED一直闪烁。
  • 当使用UNO主板供电时，当UNO 13脚输出高电平时，七彩LED闪烁；输出低电平时，七彩LED熄灭；

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
