64x64 RGB LED Matrix - 3mm pitch

简介

大街小巷， 是不是常看到路边播放动画或短片的广告牌呢？有没有想过要搬回家呢？想想是不是很炫酷呢？不用着急，64 x 64 方形 RGB 全彩LED 屏幕来啦。我们把它从工厂带来了这里。
该面板由4096个RGB led按照64X64网格组成。背后，有两个IDC 连接器，一个输入，一个输出，可多个屏幕级联控制；12个16位锁存可以让你以1/16扫描速率驱动显示屏。面板需要用到13个IO 引脚（6个数据位，7个控制位），一个5V，输出高达4A以上的电源。
该LED 面板，不能用常规的Uno来驱动，因为它太大了！mega，树莓派或者其他的设备都可以用来驱动这块RGB面板，因为有足够的RAM. 它还是一款全彩、高亮度、寿命长、色彩纯正、无污染LED显示模组，室内室外均可使用，安全稳定，模块之间不会相互挤压变形，恶劣环境下也可以正常使用。

**注意**：注意：显示屏电流较大，需要外接电源驱动，不能用主控板直接驱动，否则会出现显示不全、出错等问题。

技术规格

  • 驱动电压：DC 5V
  • 平均功耗：小于500W/㎡
  • 最大功耗：小于1000w/㎡
  • 分辨率： 64*64= 4096 DOTS
  • 可视角度水平：≧160°
  • 控制方式：同步控制
  • 驱动方式：1/16扫描速率
  • 换幁频率：≧60Hz
  • 白平衡亮度：≧1200cd/㎡
  • 刷新频率：≧300Hz
  • 像素间距：3mm
  • 信号接口：HUB_75E
  • 产品尺寸：190 * 190 * 14.5 mm

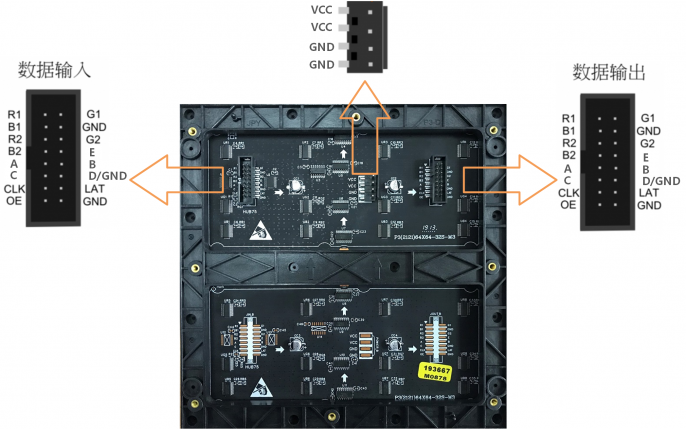

引脚说明

DFR0499引脚图

标号 名称 功能描述
1 R1 高位R数据
2 G1 高位G数据
3 B1 高位B数据
4 GND 地
5 R2 低位R数据
6 G2 低位G数据
7 B2 低位B数据
8 E E行选择
9 A A行选择
10 B B行选择
11 C C行选择
12 D/GND D行选择
13 CLK 时钟
14 LAT 锁存
15 OE 输出启用
16 GND 地

引脚名称

注：标号12的D/GND必须接D行选择信号，不能接地

标号 名称 功能描述
1 VCC 5V电源
2 VCC 5V电源
3 GND 地
4 GND 地

POWER

使用教程

下列示例代码中分别显示了英文，汉字。如果想显示其它的汉字或DIY图形，可以使用取模软件进行。本次使用了CharacterMatrix取模软件（来自百度软件中心）

准备

  • 硬件
    • 1 x DFRduino Mega2560 V3.0控制器
    • 1 x MEGA传感器扩展板 V2.4
    • 1 x 直流电源
    • 若干 杜邦线
  • 软件

接线图

DFR0499连接图

/***************控制信号引脚与MEGA2560连接************************/

R1->24 G1->25 B1->26

R2->27 G2->28 B2->29

HA->A0 HB->A1 HC->A2 HD->A3 HE->A4

OE->9 LAT->10 CLK->11

GND->GND

/***************电源接口**************************/

+5V->+5V直流电源正极
+5V->+5V直流电源正极
GND->直流电源负极
GND->直流电源负极

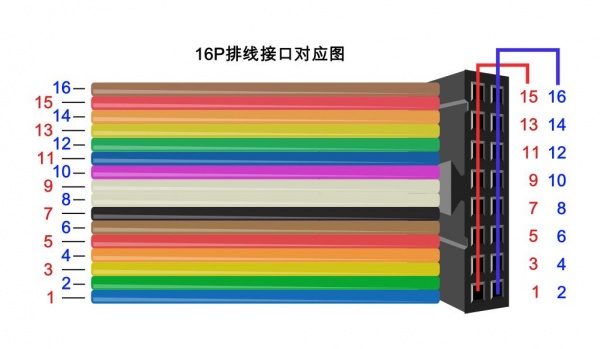

16P排线接口对应图

DFR0499 排线图

样例代码

点击下载DFRobot_RGBMatrix库文件。 如何安装库？



/*!
   @file DFR0499.ino
   @brief 64x64 RGB LED Matrix - 3mm pitch
   @n [Get the module here]()
   @n This example is to show different sizes of colorful characters and Chinese characters.
   @n [Connection and Diagram](https://wiki.dfrobot.com.cn/_SKU_DFR0499_64x64_RGB_LED_Matrix_-_3mm_pitch#.E6.A0.B7.E4.BE.8B.E4.BB.A3.E7.A0.81)

   @copyright  [DFRobot](https://www.dfrobot.com), 2017
   @copyright GNU Lesser General Public License

   @author [lijun](ju.li@dfrobot.com)
   @version  V1.0
   @date  2017-05-16
*/

#include <DFRobot_RGBMatrix.h> // Hardware-specific library

#define OE    9
#define LAT   10
#define CLK   11
#define A     A0
#define B     A1
#define C     A2
#define D     A3
#define E     A4
#define WIDTH 64
#define HIGH  64

DFRobot_RGBMatrix matrix(A, B, C, D, E, CLK, LAT, OE, false, WIDTH, HIGH);


const uint8_t ZH1_1[] = {
  0x04, 0x40, 0x0E, 0x50, 0x78, 0x48, 0x08, 0x48, 0x08, 0x40, 0xFF, 0xFE, 0x08, 0x40, 0x08, 0x44,
  0x0A, 0x44, 0x0C, 0x48, 0x18, 0x30, 0x68, 0x22, 0x08, 0x52, 0x08, 0x8A, 0x2B, 0x06, 0x10, 0x02
};/*"我",0*/

const uint8_t ZH1_2[] = {
  0x09, 0x00, 0x08, 0x80, 0x08, 0xBC, 0x12, 0x04, 0x12, 0x04, 0x32, 0x04, 0x32, 0x04, 0x52, 0x04,
  0x92, 0x04, 0x12, 0x04, 0x12, 0x04, 0x12, 0x04, 0x12, 0x04, 0x12, 0x04, 0x12, 0x14, 0x12, 0x08
};/*"们",1*/

const uint8_t ZH1_3[] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF, 0xFE,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};/*"一",2*/

const uint8_t ZH1_4[] = {
  0x08, 0x00, 0x08, 0x00, 0x08, 0xF8, 0x7E, 0x08, 0x08, 0x08, 0x08, 0x08, 0xFE, 0xF8, 0x08, 0x88,
  0x28, 0x80, 0x28, 0x80, 0x2E, 0x84, 0x28, 0x84, 0x28, 0x7C, 0x58, 0x00, 0x4F, 0xFE, 0x80, 0x00
};/*"起",3*/


const uint8_t ZH1_5[] = {
  0x08, 0x04, 0x08, 0x04, 0x14, 0x04, 0x12, 0x24, 0x21, 0x24, 0x40, 0xA4, 0xBE, 0x24, 0x22, 0x24,
  0x22, 0x24, 0x22, 0x24, 0x2A, 0x24, 0x24, 0x24, 0x20, 0x84, 0x20, 0x84, 0x1F, 0x94, 0x00, 0x08
};/*"创",4*/

const uint8_t ZH1_6[] = {
  0x00, 0x40, 0x22, 0x40, 0x13, 0xF8, 0x14, 0x40, 0x00, 0x40, 0x07, 0xFC, 0xF0, 0x00, 0x10, 0x00,
  0x13, 0xF8, 0x12, 0x08, 0x12, 0x08, 0x13, 0xF8, 0x12, 0x08, 0x28, 0x00, 0x47, 0xFE, 0x00, 0x00
};/*"造",5*/

const uint8_t ZH1_7[] = {
  0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x3F, 0xF8, 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0xFF, 0xFE,
  0x03, 0x80, 0x05, 0x40, 0x09, 0x20, 0x11, 0x10, 0x21, 0x08, 0xC1, 0x06, 0x01, 0x00, 0x01, 0x00
};/*"未",6*/

const uint8_t ZH1_8[] = {
  0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x7F, 0xFC, 0x01, 0x00, 0x11, 0x10, 0x09, 0x10, 0x09, 0x20,
  0xFF, 0xFE, 0x03, 0x80, 0x05, 0x40, 0x09, 0x20, 0x31, 0x18, 0xC1, 0x06, 0x01, 0x00, 0x01, 0x00
};/*"来",7*/


const uint8_t ZH2_1[] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x80, 0x00,
  0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x03, 0x00, 0x00,
  0x07, 0xFF, 0xFF, 0xC0, 0x06, 0x03, 0x00, 0xC0, 0x06, 0x03, 0x00, 0xC0, 0x06, 0x03, 0x00, 0xC0,
  0x06, 0x03, 0x00, 0xC0, 0x06, 0x03, 0x00, 0xC0, 0x06, 0x03, 0x00, 0xC0, 0x07, 0xFF, 0xFF, 0xC0,
  0x06, 0x03, 0x00, 0xC0, 0x06, 0x03, 0x00, 0xC0, 0x06, 0x03, 0x00, 0xC0, 0x06, 0x03, 0x00, 0xC0,
  0x06, 0x03, 0x00, 0xC0, 0x07, 0xFF, 0xFF, 0xC0, 0x06, 0x03, 0x00, 0x80, 0x06, 0x03, 0x00, 0x00,
  0x00, 0x03, 0x00, 0x10, 0x00, 0x03, 0x00, 0x08, 0x00, 0x03, 0x00, 0x08, 0x00, 0x03, 0x00, 0x18,
  0x00, 0x03, 0x80, 0x1C, 0x00, 0x01, 0xFF, 0xF8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};/*"电",0*/

const uint8_t ZH2_2[] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0,
  0x03, 0xFF, 0xFF, 0xE0, 0x00, 0x00, 0x01, 0xE0, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x06, 0x00,
  0x00, 0x00, 0x18, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00, 0x01, 0xC0, 0x00, 0x00, 0x01, 0xC0, 0x00,
  0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x10, 0x00, 0x01, 0x80, 0x38, 0x3F, 0xFF, 0xFF, 0xFC,
  0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00,
  0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00,
  0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00, 0x00, 0x01, 0x80, 0x00,
  0x00, 0x3F, 0x80, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x02, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};/*"子",1*/

const uint8_t ZH2_3[] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xC0, 0x00, 0x1C, 0x00, 0xC0,
  0x00, 0x7E, 0x00, 0xC0, 0x0F, 0xC0, 0x00, 0xC0, 0x10, 0xC0, 0x40, 0xC0, 0x00, 0xC0, 0x30, 0xC0,
  0x00, 0xC0, 0x38, 0xC0, 0x00, 0xC0, 0x18, 0xC0, 0x00, 0xC4, 0x18, 0xC0, 0x00, 0xCE, 0x00, 0xC0,
  0x3F, 0xFF, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x40, 0xC0, 0x01, 0xE0, 0x30, 0xC0,
  0x01, 0xD8, 0x30, 0xC0, 0x03, 0xCC, 0x10, 0xC0, 0x02, 0xCC, 0x10, 0xCC, 0x06, 0xC4, 0x00, 0xFC,
  0x0C, 0xC0, 0x07, 0xC0, 0x08, 0xC0, 0xF8, 0xC0, 0x10, 0xC7, 0x00, 0xC0, 0x20, 0xC0, 0x00, 0xC0,
  0x40, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0,
  0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0xC0, 0x00, 0x00, 0x00, 0x00
};/*"科",2*/

const uint8_t ZH2_4[] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x80, 0x08, 0x00, 0x01, 0xC0, 0x0E, 0x00,
  0x01, 0x80, 0x0C, 0x00, 0x01, 0x80, 0x0C, 0x00, 0x01, 0x80, 0x0C, 0x00, 0x01, 0x80, 0x0C, 0x00,
  0x01, 0x98, 0x0C, 0x18, 0x3F, 0xFF, 0xFF, 0xFC, 0x01, 0x80, 0x0C, 0x00, 0x01, 0x80, 0x0C, 0x00,
  0x01, 0x80, 0x0C, 0x00, 0x01, 0x80, 0x0C, 0x00, 0x01, 0x8C, 0x0C, 0x20, 0x01, 0xB3, 0xFF, 0xF0,
  0x01, 0xC0, 0x80, 0x60, 0x0F, 0x80, 0x80, 0x60, 0x3D, 0x80, 0x40, 0xC0, 0x31, 0x80, 0x40, 0xC0,
  0x01, 0x80, 0x21, 0x80, 0x01, 0x80, 0x21, 0x80, 0x01, 0x80, 0x33, 0x00, 0x01, 0x80, 0x1E, 0x00,
  0x01, 0x80, 0x0C, 0x00, 0x01, 0x80, 0x1E, 0x00, 0x01, 0x80, 0x37, 0x00, 0x01, 0x80, 0xE3, 0xC0,
  0x1F, 0x83, 0x80, 0xF8, 0x07, 0x8E, 0x00, 0x7C, 0x02, 0x30, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};/*"技",3*/





const uint8_t ZH3[] = {
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x38, 0x00, 0x00, 0x00, 0x02, 0x00, 0x00, 0x00, 0x7E, 0x00, 0x00, 0x00, 0x03, 0x80,
  0x00, 0x00, 0x7E, 0x00, 0x00, 0x00, 0x03, 0xE0, 0x00, 0x00, 0xFC, 0x00, 0x00, 0x00, 0x03, 0xE0,
  0x00, 0x00, 0xFE, 0x00, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x00, 0xF7, 0x80, 0x00, 0x00, 0x03, 0xC0,
  0x00, 0x01, 0xF1, 0xE0, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x01, 0xE0, 0xF8, 0x00, 0x00, 0x03, 0xC0,
  0x00, 0x03, 0xC0, 0x3E, 0x00, 0x00, 0x03, 0xC0, 0x00, 0x03, 0xC0, 0x1F, 0x00, 0x00, 0x03, 0xC0,
  0x00, 0x03, 0x80, 0x0F, 0xC0, 0x00, 0x03, 0xC0, 0x00, 0x07, 0x80, 0x07, 0xC0, 0x60, 0x03, 0xC0,
  0x00, 0x07, 0x00, 0x03, 0xE0, 0x78, 0x03, 0xC0, 0x00, 0x0E, 0x00, 0x01, 0xE0, 0x7E, 0x03, 0xC0,
  0x00, 0x0E, 0x00, 0x01, 0xE0, 0x7C, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x00, 0xE0, 0x78, 0x03, 0xC0,
  0x00, 0x38, 0x00, 0x00, 0x40, 0x78, 0x03, 0xC0, 0x00, 0x38, 0x00, 0x00, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0x70, 0x00, 0x00, 0x00, 0x78, 0x03, 0xC0, 0x00, 0x70, 0x00, 0x08, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0xF8, 0x00, 0x1C, 0x00, 0x78, 0x03, 0xC0, 0x01, 0xDF, 0xFF, 0xFE, 0x00, 0x78, 0x03, 0xC0,
  0x01, 0x9F, 0xFF, 0xFF, 0x00, 0x78, 0x03, 0xC0, 0x03, 0x1C, 0x00, 0x3E, 0x00, 0x78, 0x03, 0xC0,
  0x06, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0, 0x0C, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0,
  0x08, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0, 0x10, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x3C, 0x00, 0x78, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x38, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x38, 0x00, 0x78, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x78, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0x1C, 0x30, 0xF8, 0x00, 0x78, 0x03, 0xC0, 0x00, 0x1C, 0x1F, 0xF8, 0x00, 0x78, 0x03, 0xC0,
  0x00, 0x1C, 0x07, 0xF0, 0x00, 0x78, 0x03, 0xC0, 0x00, 0x1C, 0x03, 0xE0, 0x20, 0x40, 0x03, 0xC0,
  0x00, 0x1C, 0x03, 0xC0, 0x20, 0x00, 0x03, 0xC0, 0x00, 0x1C, 0x01, 0x00, 0x20, 0x00, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x00, 0x20, 0x00, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x00, 0x60, 0x00, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x00, 0x60, 0x00, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x00, 0x60, 0x00, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x00, 0x60, 0x00, 0x03, 0xC0, 0x00, 0x1C, 0x00, 0x00, 0x70, 0x00, 0x03, 0xC0,
  0x00, 0x1C, 0x00, 0x00, 0x70, 0x00, 0x03, 0xC0, 0x00, 0x1E, 0x00, 0x00, 0x78, 0x00, 0x03, 0xC0,
  0x00, 0x1F, 0x00, 0x00, 0xF8, 0x0C, 0x07, 0x80, 0x00, 0x0F, 0xFF, 0xFF, 0xF8, 0x0F, 0xFF, 0x80,
  0x00, 0x0F, 0xFF, 0xFF, 0xF0, 0x01, 0xFF, 0x80, 0x00, 0x03, 0xFF, 0xFF, 0x80, 0x00, 0x7F, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3E, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};/*"创",0*/


void setup()
{
  matrix.begin();
  // fill the screen with 'black'
  matrix.setTextSize(2);     // size 1 == 8 pixels high
  matrix.fillScreen(matrix.Color333(0, 0, 0));
  delay(500);
}

void loop()
{
  matrix.setTextSize(2);//设置为16*16像�
  matrix.setCursor(15, 0);    // start at top left, with 8 pixel of spacing
  matrix.setTextColor(matrix.Color333(1, 6, 0));//
  matrix.println("DFR");//
  matrix.setTextSize(1);//设置为8*8像�
  matrix.setCursor(12, 16);//
  matrix.setTextColor(matrix.Color333(4, 0, 4));//
  matrix.println("DFROBOT");

  matrix.customizeZH(ZH1_1, 16, 0, 32, matrix.Color333(0, 7, 0));//我
  matrix.customizeZH(ZH1_2, 16, 16, 32, matrix.Color333(0, 0, 7));//们
  matrix.customizeZH(ZH1_3, 16, 32, 32, matrix.Color333(7, 7, 0));//一
  matrix.customizeZH(ZH1_4, 16, 48, 32, matrix.Color333(7, 0, 7));//起

  matrix.customizeZH(ZH1_5, 16, 0, 48, matrix.Color333(0, 7, 7));//创
  matrix.customizeZH(ZH1_6, 16, 16, 48, matrix.Color333(7, 7, 7));//�
  matrix.customizeZH(ZH1_7, 16, 32, 48, matrix.Color333(7, 0, 0));//未
  matrix.customizeZH(ZH1_8, 16, 48, 48, matrix.Color333(0, 7, 0));//来
  delay(10000);

  // fill the screen with 'black'
  matrix.fillScreen(matrix.Color333(0, 0, 0));//清屏
  delay(500);

  matrix.customizeZH(ZH2_1, 32, 0, 0, matrix.Color333(0, 7, 7));//电
  matrix.customizeZH(ZH2_2, 32, 32, 0, matrix.Color333(7, 7, 7));//子
  matrix.customizeZH(ZH2_3, 32, 0, 32, matrix.Color333(7, 0, 0));//科
  matrix.customizeZH(ZH2_4, 32, 32, 32, matrix.Color333(0, 7, 0));//技
  delay(10000);

  // fill the screen with 'black'
  matrix.fillScreen(matrix.Color333(0, 0, 0));//清屏
  delay(500);

  matrix.customizeZH(ZH3, 64, 0, 0, matrix.Color333(2, 5, 2));//创
  delay(2000);
  matrix.fillScreen(matrix.Color333(0, 0, 0));//清屏
  delay(500);
}

结果
