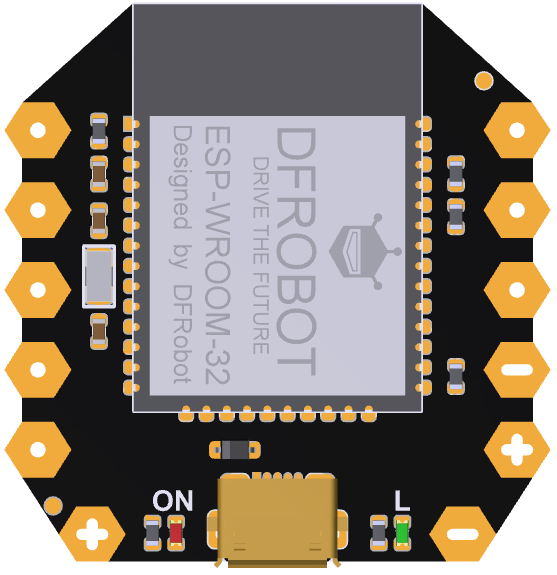

简介

Beetle ESP32是FireBeetle-ESP32的极简版本，具备和FireBeetle-ESP32类似的强大应用能力，特别适于一次性的DIY项目制作和可穿戴电子应用。其特点是：

• 35mm X 34mm小巧尺寸
• 通过Micro USB接口可直接下载、调试程序，无需编程器
• 大尺寸镀金IO口，方便将导线拧于其上，也易于用导电线缝制在衣服上，不焊接也可以使用
• 一组蜂窝形镀金电源接口，方便使用
• 同时集成WIFI和蓝牙

Beetle Esp32与Arduino环境兼容，板类型选择“FireBeetle-ESP32”。

产品参数

• USB供电电压：5.0V
• VIN供电电压：DC 3.5-6.5V
• 处理器：Tensilica LX6双核处理器（一核处理高速连接；一核独立应用开发）
• 主频：240MHz
• SRAM：520KB
• Flash：16MB
• Wi-Fi标准：FCC/CE/TELEC/KCC
• Wi-Fi协议：802.11 b/g/n/d/e/i/k/r (802.11n，速度高达150 Mbps)，A-MPDU和A-MSDU聚合，支持0.4us防护间隔
• 频率范围：2.4~2.5 GHz
• 蓝牙协议：符合蓝牙v4.2 BR/EDR和BLE标准
• 片上时钟：40MHz晶振、32.768KHz晶振
• 数字口：D2,D3,D4,D7
• 模拟输入口：A0,A1,A2,A3
• I2C:1路
• 串口:1路
• 尺寸：35x34 mm

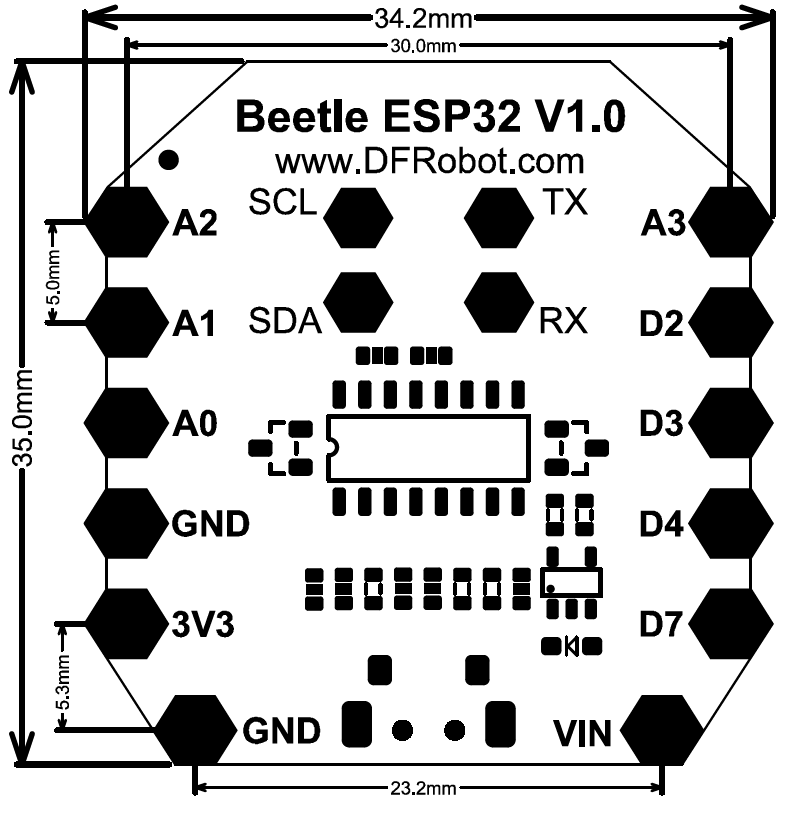

引脚定义

使用教程

Beetle ESP32采用CH340串口芯片，在绝大部分的设备中，都可以免驱使用。若您发现插上设备，驱动没有自动安装，也可以自行手动安装：点击下载CH340驱动程序

Arduino IDE 编译环境配置

• 配置URL网址到Arduino IDE

打开Arduino IDE，点击File->Preferences，如下图所示：

在新打开的界面中，点击如下图红色圆圈中的按钮,

将如下链接地址复制到新弹出的对话框中：https://downloadcd.dfrobot.com.cn/FireBeetle/package_esp32_index.json

点击OK

• 更新板卡

打开Tools->Board:->Boards Manager...，如下图所示：

Boards Manager会自动更新板卡，如下图所示：

更新完成后，会在列表中看到FireBeetle-ESP32主板，点击安装：

安装完成后，列表会显示已经安装FireBeetle-ESP32主板，如下图所示：

Blink

Beetle ESP32默认Blink灯连接到D9，输入代码：

    // the setup function runs once when you press reset or power the board
    void setup() {
      // initialize digital pin LED_BUILTIN as an output.
      pinMode(D9, OUTPUT);
    }

    // the loop function runs over and over again forever
    void loop() {
      digitalWrite(D9, HIGH);   // turn the LED on (HIGH is the voltage level)
      delay(1000);                       // wait for a second
      digitalWrite(D9, LOW);    // turn the LED off by making the voltage LOW
      delay(1000);                       // wait for a second
    }

更多

• FireBeetle Board-ESP32用户使用手册
• Arduino Course 库文件
• Beetle ESP32 原理图
• Beetle ESP32 尺寸图

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。

micropython编程及FireBeetle系列技术讨论请加 619558168 QQ群
