1. 开机指南

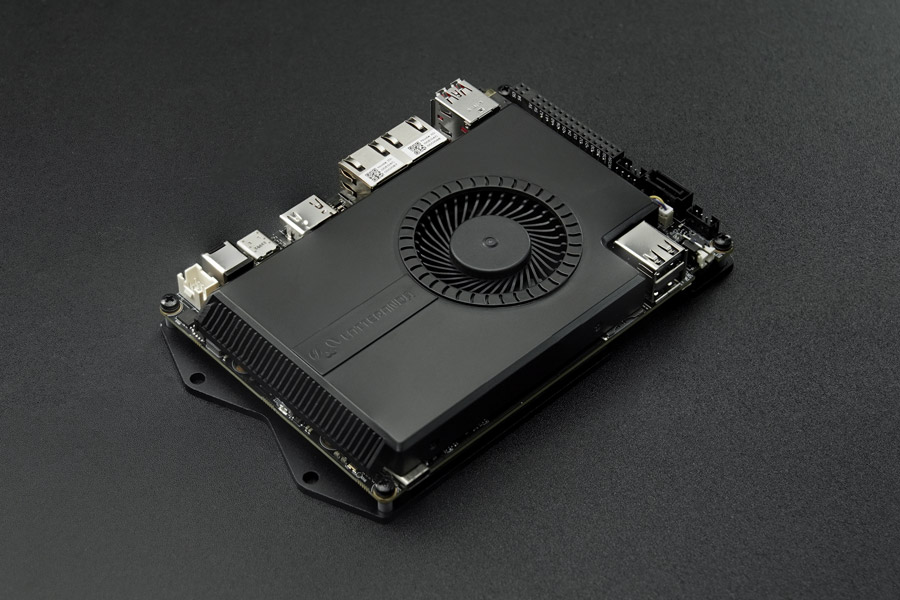

本文档将指导您如何开始使用您的LattePanda Sigma。它将演示启动LattePanda Sigma的步骤和所需设备。

1.1 启动步骤

1.1.1 所需配件

要开始使用，您将需要以下配件：

• 一块M.2 NVMe SSD
• 一块M.2无线网络模块和WiFi/BT天线（可选）
• 一根HDMI线缆
• 一个外部显示器
• 一套键盘和鼠标
• 一个电源适配器

1.1.2 操作步骤

请注意，LattePanda是一款独特设计的袖珍设备，为嵌入式开发和物联网创新提供了无尽可能性。与所有CPU相关产品一样，LattePanda对静电敏感。尽管我们已经实施了防静电设计，但在操作设备时必须要小心。请在触摸LattePanda前确保身上没有静电。如果未能这样做，可能会导致潜在的静电放电并损坏设备。

在组装好元件后，请将金属背板安装在LattePanda主板底部，以防止小金属物品导致短路损坏。

• 将M.2 NVMe SSD连接到M.2 M key插槽

  在使用M.2插槽之前，如果已经安装了金属背板，先卸下金属背板。

  如果您使用的是自购的SSD，请参考多操作系统支持部分，了解如何在SSD上安装操作系统的说明。

  500GB SSD已经在DFR1081机型上装配好，且Windows 11 Pro 22H2操作系统（未激活）已经预先烧录好。

• 将兼容的无线网络模块安装到M.2 E key插槽。然后组装WiFi/BT天线。
  请参考多网络连接部分查看兼容模块的列表。如果您不需要无线连接，可以跳过这一步。

• 连接HDMI显示器。
  请参考连接显示器部分，了解如何使用不同的显示器与LattePanda配合。

• 将键盘和鼠标连接到LattePanda的USB端口。

• 将电源适配器（附带）连接到LattePanda。
  请参考供电方式部分，了解如何使用不同的电源解决方案为LattePanda供电。

• 按下电源按钮，蓝色LED指示灯将亮起。
  等待约30秒，让操作系统完全启动。



2. 供电方式

LattePanda是一款强大且多功能的单板计算机，可以用于广泛的应用场景。

为您的LattePanda Sigma供电，您有几种选择，这取决于您的特定需求和喜好。在本指南中，我们将探讨为您的LattePanda Sigma供电的不同方式，并为您提供开始使用所需的必要信息和步骤。

2.1 供电的3种方式

1. 在这3种方式中，可接受的电源输入范围是12V到20V。请确保电压不超过20V。
2. 请使用至少90W或以上的电源适配器，否则当处理器负载过高时，LattePanda Sigma可能会突然关机。

• 推荐：附带的官方电源适配器(5.5mm x 2.5mm圆口）

• USB Type C PD适配器

• JST PH2.0-8Pin连接器

2.2 电源供应优先级

PD适配器和DC适配器可以同时连接。LattePanda优先使用电压更高的连接器作为其电源供应。

优先级是：
USB Type C(后) > USB Type C(前) > DC插孔 = PH2.0-8Pin连接器。
优先级高的电源将被首先使用。

2.3 5.5mm x 2.5mm DC插孔供电

输入规格

• 12-20V(不超过20V)

• 建议90W或以上

LattePanda Sigma上有一个DC 5.5mm x 2.5mm圆形电源插孔，并附带一个19V 90W电源适配器。

强烈推荐使用附带的电源适配器，以确保电源供应的稳定性和安全性。

2.4 USB Type C PD适配器供电

65W PD适配器无法为LattePanda Sigma提供足够的供电，当处理器负载过高时，LattePanda Sigma可能会突然关机。所以请使用至少90W或以上的电源适配器。

输入规格

• 20V
• 建议90W或以上

LattePanda Sigma有两个Type C接口，一个在前面，一个在后面。两者都支持PD适配器为主板供电。

如果两个Type C端口都插入PD适配器，将首先使用后面Type C端口的电源供应。

2.5 PH2.0-8Pin连接器供电

请确保正负引脚正确连接，并在开机前仔细检查您的连接。

输入规格

• 12-20V(不超过20V)

• 建议90W或以上

当LattePanda放置在设备内部时，您可以通过该连接器使用设备的内部线路为其供电。

中间四个引脚是正极。引脚的焊盘在板子背面有标记为'+'和'-'，这意味着有四个负引脚和四个正引脚。

JST PH2.0-8Pin连接器的引脚直接连接到DC插孔的引脚，这意味着当DC插孔连接到电源时，DC插孔的电源可以通过JST PH2.0连接器输出。

3. 连接显示器

本指南将演示多种方式将显示器设备连接到您的LattePanda，并提供有关必要组件和安装步骤的信息。

在接触LattePanda之前，请确保从您的身体上放电，否则可能会导致静电放电并损坏设备。

3.1 显示输出的3种方式

1. HDMI显示器：通过HDMI端口(HDMI 2.1，最高4096 x 2304 @ 60Hz)--适用于标准桌面使用
2. USB Type C显示器或USB Type C转HDMI/DP扩展坞：通过USB Type C端口(DP 1.4a，最高7680 x 4320 @ 60Hz)--适用于标准桌面或移动使用
3. eDP屏幕：通过eDP(eDP 1.4b，最高4096 x 2304 @ 120Hz)--适用于嵌入式应用场景

3.2 HDMI显示器

LattePanda Sigma支持HDMI 2.1，因此，如果您使用支持4K 60Hz HDR的显示器，建议使用HDMI 2.0b或2.1线缆。

所需材料

• HDMI线缆
• 带有HDMI端口的电视或显示器

安装步骤

1. 将HDMI线缆的一端连接到LattePanda的HDMI端口。
2. 将HDMI线缆的另一端连接到电视或显示器。

3.3 USB Type C显示器/扩展坞

LattePanda Sigma上的USB Type C端口都是全功能Thunderbolt 4。它们都支持电源，USB数据，视频和PCIe。

Thunderbolt 4支持最高8K分辨率的视频输出或更快的刷新率，这比大多数其他类型的视频输出都要高，可以帮助减少运动模糊，提供更流畅，更响应灵敏的视觉体验。

Thunderbolt 4还支持串联多个设备。您可以将多个显示器连接到一个Thunderbolt 4端口，无需在LattePanda上使用额外的视频端口。

此外，Thunderbolt 4支持更高的电源供应，这意味着您可以在使用Thunderbolt 4端口进行视频输出的同时为您的显示器设备充电。

一个Thunderbolt 4支持最高8K分辨率和60Hz刷新率，但只有当连接到单个显示器并使用Thunderbolt 3、Thunderbolt4或USB 4线缆时。

所需材料

• USB Type C显示器，或USB Type C / Thunderbolt 扩展坞

• USB Type C线缆

安装步骤

• 如果您的显示设备没有USB Type C端口，您将需要使用USB Type C Dock。按照以下步骤将您的LattePanda连接到显示设备：

  1. 在您的LattePanda上找到USB Type C端口（LattePanda Sigma上有两个USB Type C端口，两者都可以使用）。
  2. 将USB Type C HUB连接到LattePanda的USB Type C端口。
  3. 找到您要使用的显示线缆（DP / DVI / VGA）。
  4. 将显示线缆连接到USB Type C HUB。
  5. 将显示线缆的另一端连接到您的电视或显示器。

• 如果您的显示设备有USB Type C端口，您可以直接使用USB Type C线缆连接您的LattePanda。按照以下步骤操作：

  1. 在LattePanda上找到USB Type C端口。
  2. 将USB Type C线缆的一端连接到LattePanda的USB Type C端口。确保其牢固插入。
  3. 将USB Type C线缆的另一端连接到显示设备的USB Type C端口。确保其牢固插入。

3.4 eDP 嵌入式显示器

LattePanda Sigma使用0.5mm间距40-pin接口作为其eDP接口，该接口有4个通道，支持最高4K分辨率和最高120Hz刷新率。这种设计允许实现功耗效率高、带宽高的显示器连接，同时也支持更薄、更轻的设备设计。

所需材料

• 40-Pin eDP显示器，40-Pin至40-Pin eDP线缆

或

• 30-Pin eDP显示器，40-Pin至30-Pin eDP线缆


在大多数情况下，任何具有40Pin eDP连接器并由3.3V供电的显示设备都与LattePanda Sigma兼容，并且不需要额外的驱动程序。LattePanda Sigma的eDP连接器有四个通道。

安装步骤

为了避免对您的LattePanda或显示设备造成任何潜在的损害，重要的是要确保eDP线缆正确安装，并且在打开LattePanda之前已连接显示器。请仔细检查这些连接，因为如果没有这样做可能会导致短路。

• 1.在开始之前，请确保您的LattePanda已关闭并断开其电源供应线缆。

• 2.将eDP线缆与LattePanda上的eDP接头对齐。确保eDP线缆的金手指朝上。

• 3.轻轻将eDP线缆插入接头。如果线缆上有卡扣，按下卡扣以固定线缆。

3.4.1 40-Pin eDP引脚定义

在选择屏幕时，请参考以下引脚定义和电压参数。

• 电源引脚的电压：

  LCD_VCC：3.3V

  BL_PWR： 9.6V


4. 操作系统

本文档提供了如何安装与LattePanda Sigma兼容的操作系统的全面指南。它覆盖了制作启动U盘，并提供了安装操作系统的指令和资源，以及需要记住的特别注意事项。

4.1 兼容系统列表

我们在LattePanda Sigma上测试了各种操作系统的基本功能，并编制了兼容性表格。

说明：

🟢 绿色表示操作系统可以正常安装。USB、HDMI、以太网、PCIe和SATA等基本接口可以被识别并无需任何额外步骤即可使用；

🟡 黄色表示需要额外的安装或设置步骤才能完全安装和操作系统；

🔴 红色表示由于硬件或软件问题，无法完全安装操作系统。

• E-core和P-core的性能效率、Thunderbolt 4接口和集成显卡的驱动程序并未包含在兼容性测试中，因为这些可以随系统更新迅速变化。另外，Thunderbolt 4接口在非Windows系统中使用困难，因此并未包含在我们的测试范围内。

如果您发现某个操作系统已经进行了重大更新并需要重新测试，或者有其他您希望我们测试的操作系统，请通过技术支持邮箱techsupport@lattepanda.com给我们发送电子邮件。

强烈建议在在LattePanda Sigma上安装操作系统之前备份您的重要文件或数据。

4.2 安装Windows

以下内容将以Windows操作系统的安装为例进行演示。

说明：

• Windows 10和Windows 11的安装步骤是相同的。
• 我们将使用官方系统映像文件（由LattePanda团队提供），其中预装了所有硬件驱动程序并准备好使用，为您带来快速和终极的体验。
• LattePanda Sigma使用的处理器是大小核的架构，为高效调用这些核心，推荐Windows 11操作系统。

您将需要

• 空的USB闪存驱动器（16 GB或更大）
• M.2 NVMe SSD（或SATA SSD）
• LattePanda Sigma的操作系统光盘映像文件：从百度网盘下载。提取码:pnth

安装步骤

• 将M.2 NVMe SSD插入到LattePanda Sigma的M.2 M键插槽。

• 下载LattePanda Sigma的Windows 11光盘映像文件。

• 将您的USB驱动器格式化为NTFS格式。

• 解压Windows 11光盘映像文件。然后将它们复制并粘贴到USB驱动器。

  文件在USB闪存驱动器上的位置应如下所示。



• 将您的USB驱动器插入LattePanda，并打开LattePanda（注意，如果您在同一台LattePanda上创建了USB安装媒体，您需要在开始安装过程之前重新启动设备）。

• 持续按'F7'键进入可启动设备选择菜单。

• 使用'UP'或'Down'键选择USB可启动设备，然后按'Enter'键。

• 它将进入操作系统安装终端，应与下图类似。由于这是一个全自动过程，无需采取任何行动。请耐心等待5-8分钟。

• 5~8分钟后，安装将完成。终端中将出现类似于下图的通知。

  然后关闭LattePanda并拔下USB闪存驱动器。

• 按电源按钮打开LattePanda，等待系统初始化过程开始。大约三分钟后，设备将启动并带您进入Windows桌面。安装完成！

4.3 安装Ubuntu

本教程适用于Sigma版。如果你使用的是其他版本的LattePanda，请参考相应的章节。

你将需要

• 1 x 空的USB闪存驱动器（8 GB或更大）
• Ubuntu 22.04 LTS光盘映像文件（建议使用64位桌面光盘映像文件）

安装步骤

• 下载Ubuntu 22.04 LTS映像。

• 为Ubuntu创建USB安装媒体。我们建议使用'Rufus'来创建安装媒体。下载Rufus。

• 选择你的USB闪存驱动器，并加载ISO文件。Rufus的界面将如下图所示。点击开始按钮将ISO文件刻录到USB闪存驱动器上。

• 将你的USB驱动器插入LattePanda，并开启LattePanda（注意，如果你在同一台LattePanda上创建了USB安装媒体，你需要在开始安装过程之前重启设备）。

• 持续按'F7'键进入可启动设备选择菜单。

• 使用'UP'或'Down'键选择USB可启动设备，然后按'Enter'键。

• 然后，你将进入如下图所示的安装界面。在本指南中，我们将以**'Try or Install Ubuntu'**选项为例。

请双击'安装Ubuntu'图标。双击后，安装将开始（如下图所示）。

选择你的默认语言并继续。

选择最适合你需求的安装类型。由于我们的SSD已经安装了Windows，我们将选择在Windows引导管理器旁边安装Ubuntu。

确认选择的驱动器，并确认你希望继续将之前的更改写入磁盘。

选择你的时区，然后点击"continue"继续。

填写所有的必填字段。

请耐心等待安装完成。然后，你将被要求重启LattePanda以完成安装。

等待你的LattePanda重启，期间会提示你移除USB安装媒体。启动Ubuntu，然后输入你的密码登录。安装完成！

4.4 安装Proxmox VE

你将需要

• 1 x 空的USB闪存驱动器（8 GB或更大）
• Proxmox VE镜像文件（下载Proxmox VE镜像）

USB启动盘

• 下载Proxmox VE镜像文件（这里我们使用Proxmox VE 7.4镜像）。
• 为Proxmox VE创建一个USB安装媒体。我们建议使用'Rufus'来创建安装媒体。下载Rufus。
• 选择你的USB闪存驱动器，并加载ISO文件。Rufus的GUI将如下图所示。点击开始按钮，将ISO文件烧录到USB闪存驱动器上。

安装步骤

• 将你的USB驱动器插入LattePanda，并打开LattePanda（注意，如果你在同一台LattePanda上创建了USB安装媒体，你需要在开始安装过程之前重启设备）。
• 持续按‘F7’键进入可启动设备选择菜单。
• 使用‘UP’或‘Down’键选择USB启动设备，然后按‘Enter’键，Proxmox欢迎界面将会出现。

请注意，Proxmox 7.4-1不支持最新的Intel 13代处理器的图形，这意味着图形用户界面(GUI)可能无法启动。然而，预计这个问题将在Proxmox的未来版本中得到解决。如果你能够直接访问图形用户界面(GUI)，你可能不需要参考这个教程。

• 选择"Install Proxmox VE"。等待几秒钟，直到显示GUI启动失败。输入**'Xorg -configure'**来手动创建一个新的X11配置文件。

  Xorg -configure

• 创建新的配置文件后，禁用其中的intel驱动器

• 进入编辑器。

     nano xorg.conf.new

• 搜索字段**'Driver intel'（你可以按Ctrl + W快速找到它），并将其替换为'Driver fbdev'**。

• Ctrl+X，保存并退出。按Y保存修改的缓冲区。

• 将新的配置文件移动到默认的配置文件路径。

  root@proxmox:/# mv xorg.conf.new /etc/X11/xorg.conf

• 重启GUI。

  root@proxmox:/# startx

• 图形用户界面将再次出现。按照提示界面，完成安装。

• 安装完成后，GUI将自动关闭并返回到Shell。

• 按Ctrl+Alt+Del重启并拔出USB闪存驱动器，进入Proxmox系统。

4.5 安装Windows Server

Windows Server是微软为服务器使用开发的强大操作系统。它提供了一系列的特性和服务，旨在满足企业、组织和其他企业的需求。Windows Server被用来管理和控制网络资源，提供集中的身份验证和授权，以及托管Web应用程序和数据库等。请按照下面的步骤正确安装Windows Server。

你将需要

• 1 x 空的USB闪存驱动器（8 GB或更大）
• Windows Server镜像文件（填写表格并免费下载Windows Server 2022）

USB启动磁盘

• 填写表格并免费下载Windows Server 2022。
• 为Windows Server创建一个USB安装介质。我们推荐使用'Rufus'来创建安装介质。下载Rufus。

安装步骤

• 将你的USB驱动器插入LattePanda，然后打开LattePanda（注意，如果你在同一台LattePanda上创建了USB安装介质，你需要在开始安装过程之前重启设备）。

• 连续按‘F7’键进入可启动设备选择菜单。

• 使用‘上’或‘下’键选择USB启动设备，然后按‘Enter’键。

• 它将进入操作系统安装终端，应该与下面的图像相似。

• 安装步骤与正常的Windows安装相同。请按照安装指南完成安装。然后你就可以登录到Windows Server了！

Intel NIC驱动安装

当访问Windows服务器系统时，如果网络适配器出现为未知设备，需要手动安装适当的NIC驱动以确保最佳性能。

• 下载Intel NIC驱动

• 登录到Windows Server，右键点击Windows图标并进入设备管理器。你将在"其他设备"下看到以太网控制器。

• 右键点击以太网控制器，并选择更新驱动器。

• 选择浏览我的计算机以查找驱动器。

• 选择让我从我的计算机上的可用驱动器列表中选择。

• 选择显示所有设备。

• 点击有磁盘并定位NIC驱动器。

• 在驱动器包中选择e2f文件并打开它。



• 定位Intel Ethernet Controller I225-LM并选择它。

• 更新驱动器警告窗口将弹出并确认安装此驱动器。



• 现在，Windows已成功更新了你的驱动器。



• 再次按照指南安装另一个以太网控制器的驱动器。网络适配器将被正确识别，如下所示。


4.6 安装VMware ESXi

VMware ESXi是一个能够实现虚拟化的软件程序，允许在一个物理主机上运行多个虚拟机。它被用来创建和管理虚拟机，提供了一种成本效益高且高效的方式来利用硬件资源，简化IT管理，并提高服务器利用率。

由于ESXi不支持Intel的混合消费级CPU架构，该架构将两种类型的CPU核心：性能核心（P-cores）和效能核心（E-cores）集成到同一物理CPU模块中，你可能会在尝试在LattePanda Sigma上启动虚拟机时遇到PSOD（紫屏死机），导致以下异常：

错误代码表明问题是由CPU不兼容性引起的。然而，有一个可行的解决方案，不需要禁用E-Cores或P-Cores。

解决方案

为了解决这个问题，我们将添加一个ESXi内核启动选项，禁用CPU一致性检查。请参考下面的说明了解更多细节。

• 当启动ESXi安装程序时，你会被提示添加额外的ESXi内核启动设置。按SHIFT+O并在命令行中添加以下内核选项：

cpuUniformityHardCheckPanic=FALSE

然后按回车继续启动过程。

• 按照安装向导安装ESXi，一旦提示重启，不要立即重启。我们仍需要再次添加内核选项，以便ESXi在安装后可以成功启动。

• 按ALT+F1切换到ESXi shell。

• 使用**'root'**和空密码登录，因为ESXi还没有完全重启，不使用配置的密码。并编辑:

vi /vmfs/volumes/BOOTBANK1/boot.cfg

• 在现有的kernelopt条目中添加以下内核选项cpuUniformityHardCheckPanic=FALSE，应该看起来像下面这样：

kernelopt=weaselInstalled autoPartition=FALSE cpuUniformityHardCheckPanic=FALSE

• 通过按**'wq'保存你的更改，然后通过按ALT+F2**返回到重启提示，然后重启。
• 你会注意到，它已经被追加并应用在boot.cfg文件中的设置，而不是你必须手动追加ESXi内核选项。

• 为了永久配置ESXi内核启动设置，以防未来的更新/升级，我们可以使用ESXCLI设置内核设置。

• 通过按F2登录到DCUI。

• 导航到故障排除选项。

• 启用ESXi Shell。

• 通过按ALT+F1切换到ESXi shell。然后使用'root'和安装时配置的密码登录。现在运行以下ESXCLI命令来配置内核选项：

esxcli system settings kernel set -s cpuUniformityHardCheckPanic -v FALSE

• 通过执行命令"reboot"重启它。现在，你可以在你的LattePanda Sigma上运行VMware ESXi。

5. 硬件驱动

5.1 标准驱动

如果你选择不使用我们提供的Windows镜像文件，可能会遇到驱动程序问题。我们建议利用Windows更新来获取最新的驱动程序。大多数驱动程序都可以正确安装，包括WiFi，以太网和图形驱动程序。

如果在设备管理器中遇到任何未知的设备，请参照以下指南。

我们的Windows操作系统已经打包了所有硬件驱动程序，这使得你可以直接下载驱动文件。虽然这些驱动程序可能不是最新的版本，但它们可以在Windows 10和11上无缝运行。

5.1.1 如何安装未知设备的驱动程序？

• 下载驱动文件。从百度网盘下载。提取码：pnth

• 解压驱动文件。你可以在同一个文件夹中解压它们。

• 大部分驱动，双击.exe文件即可安装。部分需手动安装，步骤如下：

• 打开设备管理器，然后选择未知设备。


  右键单击 -> 更新驱动程序 -> 选择 "浏览我计算机上的驱动程序"，并定位到你解压驱动文件的文件夹。



  然后点击 "下一步"，驱动程序会自动安装。

5.2 触摸面板驱动

Windows 触摸面板驱动(V1.3.2)- 适用于 Windows 11 的 64位版本

5.3 LattePanda Leonardo驱动和IDE配置

LattePanda Leonardo 与标准的Arduino Leonardo 不同。 IDE配置文件和驱动程序也不同。

5.3.1 在Windows操作系统中

由LattePanda团队提供的官方Windows 10/11系统镜像已经集成了驱动程序和配置文件。所以如果你自己安装了Windows系统，请根据以下步骤配置驱动程序和IDE文件。

• 下载 Arduino IDE，然后在你的Windows 10/11系统上安装它。我们使用的是Arduino IDE 1.8.16版本。

• 下载LattePanda Leonardo 配置文件，然后解压它。

• 进入 "Windows Driver" 文件夹，运行 "dpinst-amd64.exe" 安装驱动程序。之后，你将在设备管理器中看到 LattePanda Leonardo 端口。

• 进入 "Arduino IDE Files" 文件夹，复制 "avr-0.0.3" 文件夹到 "C:\Program Files(x86)\Arduino\hardware"。

• 运行 Arduino IDE，打开“工具”菜单，选择“Board：xxx” -> “LattePanda AVR Boards”->“LattePanda Leonardo”。如果你看到“LattePanda Leonardo” 板，说明 Arduino IDE 文件是正确的。

5.3.2 在Ubuntu操作系统中

我们以ubuntu操作系统为例，演示如何安装 Arduino IDE 和配置 Lattepanda Leonardo。

• 下载 Arduino IDE。我们选择的是 Arduino IDE 1.8.16的 Linux 64 位版本。

• 解压下载的 arduino-1.8.16-linux64.tar.xz 文件。你可以使用以下命令在终端中完成此操作，这将会在当前目录下解压 Arduino IDE。

tar -xvf arduino-1.8.16-linux64.tar.xz

• 将 Arduino IDE 移动到 /opt 目录。这是 Linux 系统中通常存储第三方软件的地方。运行以下命令：

sudo mv arduino-1.8.16 /opt

• 导航到 Arduino IDE 目录：

cd /opt/arduino-1.8.16

• 运行安装脚本：

sudo ./install.sh

这将创建一个桌面快捷方式，并在系统的应用程序菜单中注册 Arduino IDE。

• 为了能够在没有 root 权限的情况下向 Arduino 板上传代码，将当前用户添加到 dialout 组。运行以下命令：

sudo usermod -a -G dialout $USER

• 你需要注销，再重新登录系统，以使更改生效。这样就完成了 Arduino IDE 在你的 Ubuntu 系统上的安装。

• 下载LattePanda Leonardo 配置文件，然后解压它。

• 进入 "Arduino IDE Files" 文件夹，复制 "avr-0.0.3" 文件夹到 "/opt/arduino-1.8.16/hardware"。

• 运行 Arduino IDE，打开“工具”菜单，选择“Board：xxx” -> “LattePanda AVR Boards”->“LattePanda Leonardo”。

• 然后选择串行端口：“Port: /dev/ttyACM0 xxx” -> “/dev/ttyACM0(LattePanda Leonardo)”。

6. 硬件接口

6.1 顶部布局

6.2 底部布局

6.3 前置接口

6.4 后置接口

6.5 电源适配器

推荐使用的电源适配器无疑是附带LattePanda Sigma的官方直流适配器（19V直流，4.74A，90W）。

然而，LattePanda Sigma的电源解决方案也可以根据不同的应用场景进行切换，如Type-C，DC输入JST PH 2.0 8针连接器。

规格应如下：

• 12~20V (不超过20V)

• 推荐90瓦或以上

6.6 M.2接口

LattePanda 3 Delta上有四个M.2接口：M键x2，E键x1，B键x1。

6.6.1 M.2 M键

M.2 M键接口允许PCIe 4.0 x4和PCIe 3.0 x4。

兼容设备

存储设备

• 与M.2 NVMe SSD兼容，Type 2280

6.6.2 M.2 E键

M.2 E键接口允许PCIe 3.0 x1,USB2.0, Intel CNVio。

兼容设备

无线设备

• 通过CNVio的M.2 WiFi模块，Type 2230：Intel AX211, AX201等。
• 通过PCIe的M.2 WiFi模块，Type 2230: Intel AX210, AX200等。

6.6.3 M.2 B键

M.2 B键接口允许SATA III/PCIe 3.0 x1, USB2.0, USB3.0, SIM。

兼容设备

存储设备

• M.2 SATA SSD，Type 2242/2252/2280

无线设备

• M.2 4G模块 (USB 2.0通道)

• M.2 5G模块 (USB 3.0通道)

  在使用4G或5G模块之前，请将micro-SIM卡插入SIM卡槽，然后在模块上安装天线。参考蜂窝网络4G/5G章节。

  M2 B Key接口的4G或5G模块，使用USB2.0或USB3.0协议通信，配合驱动，均能正常使用。我们已经测试了以下模块，在Windows 10/11操作系统中工作正常。

  • Quectel EM05-E

  • SIMCom SIM7600G-H-M2

  • Quectel RM500Q-GL

6.7 USB Type-A接口

LattePanda Sigma上有四个USB Type-A接口。其中两个USB 2.0接口位于前面板，每个接口的理论最大吞吐量为480Mbps/s。后面板上的另外两个接口是USB 3.2 Gen 2接口，具有极高的带宽，可以提供高达10Gb/s的吞吐量，这是USB 3.2 Gen 1 x1（先前称为USB 3.0）的两倍速度。

这些接口是标准的Type-A插孔，允许它们连接到所有类型的使用标准A USB 3.0或USB 2.0插头的USB 1.1,2.0,3.0设备。

LattePanda Sigma上的所有四个USB Type-A接口都支持电源控制。

默认配置如下：

• 当LattePanda与电源断开连接，然后重新连接到电源但未打开时，USB-A接口的电源控制仍然处于禁用状态。
• 您可以在BIOS中更改USB接口电源控制。请参考USB接口电源控制章节。

6.8 USB Type-C接口(Thunderbolt 4)

LattePanda Sigma上的两个USB Type C接口都是全功能Thunderbolt™ 4接口，支持电源、USB数据、视频和PCIe。它们具有40Gbps（每秒千兆位）的双向带宽。Thunderbolt 4支持多个4K显示器或单个8K显示器，对于视频专业人员和游戏玩家来说，它可能是一个理想的选择。它可以同时提供快速的数据传输速度、高分辨率的显示支持和快速充电，使其能够在广泛的应用中使用。

以下设备可以连接到Thunderbolt™ 4接口：

• Thunderbolt™设备（带有Thunderbolt™标志）。Thunderbolt™ 3设备和线缆与Thunderbolt™ 4接口兼容。旧的Thunderbolt™设备也可以工作，但需要适配器。

• 外部显示器。一个Thunderbolt™ 4接口可以通过兼容的底座或适配器连接到两个4K 60hz DisplayPort或HDMI显示器。

• 存储设备。连接一个高速的外部Thunderbolt™ SSD以扩展您的系统存储容量，并实现与内部驱动器相当的速度。

• USB外设。连接USB设备，如鼠标、键盘、控制器和游戏耳机。

• PCI Express (PCIe)设备。使用PCIe扩展机箱来访问兼容的PCIe设备。

• 网络。通过适配器连接到高速的10千兆以太网网络，或者使用Thunderbolt™线缆将两台计算机连接到点对点网络。

• 充电。连接您的手机、显示器、轻便的笔记本电脑（需要的功率小于100W），以及其他兼容的USB设备，进行快速充电。

这两个USB Type C接口在LattePanda Sigma的操作系统处于休眠或关机状态时，仍然可以输出电源。如果您希望在休眠或关机状态下禁用电源输出，请在BIOS中启用EC EUP功能。

6.9 RJ-45 LAN接口(2.5Gbps)

LattePanda Sigma具有两个2.5千兆以太网接口，使用Intel i225-V以太网控制器。这些端口支持包括10Mbps、100Mbps、1Gbps和2.5Gbps在内的各种速度。并且，由于支持网络唤醒（WOL），LattePanda可以轻松地进行远程管理，使其成为网络管理员或需要远程管理设备的人的理想选择。

无论是流式传输高清视频、下载大文件，还是管理设备网络，LattePanda Sigma的2.5GbE RJ45接口都可以提供完成任务所需的速度和可靠性。

RJ-45 LAN接口内置了两个LED，以下是LED状态：

6.10 SATA接口

LattePanda Sigma有一个SATA 6Gb/s数据接口和一个电源接口。它可以支持2.5或3.5英寸硬盘驱动器。使用HDD需要SATA数据线和PH2.0-4Pin到15Pin SATA电源线。

PH2.0-4Pin转15Pin SATA电源线如下图所示。

6.11 GPIO排母

6.11.1 状态指示

S0、S3、S4管脚可以通过不同的输出电压来指示操作系统的当前状态。因此，可以通过读取这些电压或连接LED指示器来获取操作系统的状态。

这些管脚在不同状态下的电压如下：

• 高：5V；低：0V
• 这些管脚的电源输出内置了1K欧姆电阻。

6.11.2 5V电源输出

在排母中有两个5V电源输出管脚。它们根据不同的状态自动控制。

这两个5V输出管脚的时序控制如下：

7. 网络连接

7.1 WiFi

将无线网络卡插入到LattePanda Sigma的M.2 E键插槽中，并安装天线。

然后安装驱动程序。现在，你可以联网了！

如果无线网络卡不包含在你购买的套餐中，请另行购买。

M.2 E键支持M.2 Type 2230 PCIe和CNVio无线网络卡。以下是我们测试过的一些兼容设备：

• Intel AX210

• Intel AX211

• Intel AX200

• Intel AX201

• Intel AC9560

• Intel AC8265

7.2 以太网

LattePanda主板上有两个2.5G网口，任一网口插入网线，就可以浏览网页了。

7.3 蜂窝网络（4G/5G）

在使用蜂窝网络之前，请先在M.2 B键插槽上装配4G/5G模块！

• 在M.2 B键插槽上装配4G/5G模块。然后在模块上装配4G/5G天线。

• 将一张micro-SIM卡插入SIM卡槽。SIM卡的缺口应朝外。

• 登录操作系统后，为模块安装驱动程序。确保设备管理器中没有未知设备。

• 现在，你可以使用蜂窝网络上网了！

• M2 B Key接口的4G或5G模块，使用USB2.0或USB3.0协议通信，配合驱动，均能正常使用。我们已经测试了以下模块，在Windows 10/11操作系统中工作正常。

  • Quectel EM05-E

  • SIMCom SIM7600G-H-M2

  • Quectel RM500Q-GL

8. BIOS设置

8.1 进入BIOS设置界面

• 开机或重启 LattePanda。

• 不断按**'DEL'**键，直到LattePanda标志出现在屏幕上。

8.2 选择可启动设备

• 开机或重启 LattePanda。

• 不断按**'F7'**键，直到可启动设备出现在屏幕上。

• 按 '上' 或 '下' 键选择可启动设备，然后按 'Enter' 键确认，即可从选择的设备上启动。

8.3 CPU风扇设置

您可以通过以下路径修改 CPU 风扇设置。默认设置为**"自动模式"**。

路径：BIOS Setup -> Advanced -> Hardware Monitor -> CPU Fan Mode

8.4 USB端口电源控制

LattePanda Sigma上的四个USB Type-A端口都支持电源控制。前置的USB 2.0端口、后面的USB 3.2 gen2端口和板载的USB 2.0接口座（2.0mm间距，4针）可以分别设置。

路径：BIOS Setup -> Advanced -> Power Management -> Always On Rear USB Port/Always On Front USB Port/Always On USB PIN Port

您可以设置为启用或禁用。默认设置是禁用。

当LattePanda与电源断开连接时，默认情况下所有USB-A端口和MCU都会断电。当LattePanda重新连接到电源但没有开机时，USB-A端口和MCU的电源保持关闭状态。

8.5 自动开机

要让LattePanda在不按电源按钮或来电后的情况下自动开机，请在 BIOS 中设置自动开机。

路径：BIOS Setup -> Advanced -> Power Management -> Auto Power On

默认设置为禁用。

请确保RTC电池电量足够，因为当它耗尽时，电压会过低，LattePanda的自动开机功能将不能正常工作。

8.6 设置可启动设备顺序

默认的启动顺序优先级如下：

• 启动选项 #1：NVME
• 启动选项 #2：USB 设备
• 启动选项 #3：网络

如果默认的启动顺序优先级不能满足你的要求，你可以手动更改。

路径：BIOS Setup -> Boot-> Boot Option Priorities

按 '上' 或 '下' 键选择可启动设备，然后按 'Enter' 键确认。

9. 常见问题
