Bluno M0 控制器

简介

Bluno M0是当前唯一一款支持5V标准逻辑电平,采用ARM Cortex-M0内核的Arduino控制器。Bluno M0内置蓝牙芯片,支持蓝牙通信,无线编程等功能。
当我们使用传统的Arduino UNO来制作项目时,是否会发现UNO的管脚资源太少,处理性能又不够等问题?而Mega系列的主板又太贵,Arduino ZERO系列的主板又不兼容5V的供电设备。这些由于管脚,处理性能,电平差而产生的问题在遇到Bluno M0之后,都可以迎刃而解。
Bluno M0采用新唐高性能32位单片机作为处理核心,内置ARM Cortex M0架构,支持5V逻辑电平,拥有1个USB口以及2个硬件串口,拥有31个数字管脚(部分复用)以及6个模拟管脚。兼容Arduino Leonardo管脚封装,并且拥有更多的IO资源和更强大的运算速度。
此外DFRduino M0扩展了一个IIS接口,支持播放录制wav文件。配合高端IIS芯片,可以专业HIFI级的音频体验。

注意:
Bluno M0与官方的Arduino M0并不相同,使用了不同的芯片解决方案,需要独立安装IDE板卡,支持Windows,Linux,MAC全平台,默认1.6.0及以上版本,其他版本IDE可以按照FAQ中的说明自己做一些更改来使用。

Bluno M0基于Nuvoton NUC123ZD4AN0芯片开发,其设计目的在于找到一个高性价比的快速原型开发方案,软件的兼容性上还有些欠缺,建议上手前需要有一定的嵌入式开发经验。

特性

  • Arduino IDE 1.6+兼容
  • 32-Bit 72MHz Cortex-M0处理核心
  • 支持5V基准电压
  • 支持标准IIS音频接口
  • 支持USB及双物理硬件串口
  • 兼容Leonardo管脚封装,比标准Leonardo多10个IO(其中2个可以配置为RX2 TX2)
  • 支持蓝牙无线编程上传代码
  • 支持Windows Linux Mac三平台

产品参数

  • 微控制器:Nuvoton NUC123ZD4AN0 (Cortex M0)
  • 时钟速度:72MHz
  • 工作电压:5V
  • 推荐输入电压:7-12V
  • 限制输入电压:6-20V
  • 数字IO口:31
  • 模拟输入:6
  • 外部中断:2个(D2,D3)
  • IIC/I2C:1个(D2,D3)
  • SRAM:20K
  • Flash:68K(其中Bootloader占用12K,用户可用代码区占用55K,EEPROM区占用1K)
  • EEPROM 1K
  • SPI:1个(D14,D15,D16)
  • USB COM口:1个 (Serial)
  • 蓝牙串口:Serial (USB COM口、蓝牙、D0&D1共用一个串口Serial)
  • USB口:1个 (USBSerial)
  • 物理串口:2个
    • Serial D0(Rx1) 和 D1(Tx1)
    • Serial2 D24(Rx2) 和 D25(Tx2)
  • 尺寸:68.5 * 53.4(mm)
  • 重量:30g

引脚说明

接口

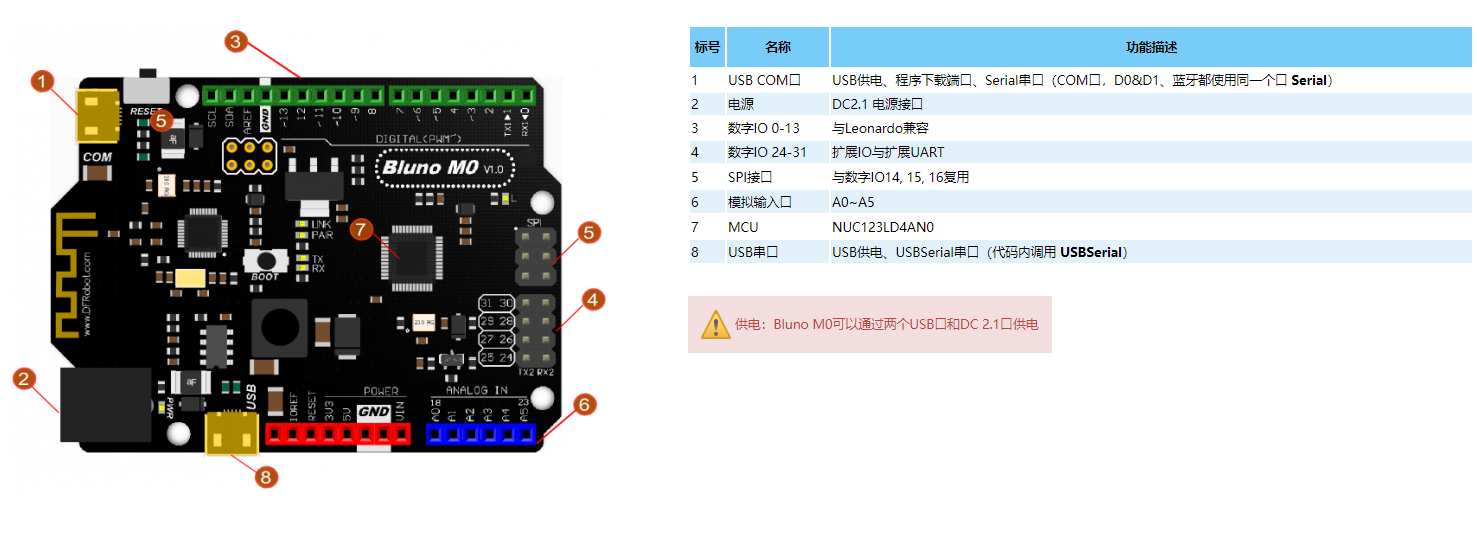

我们提供六路A0-A5模拟输入,其他接口兼容官方Leonardo
另外我们还提供了一些扩展接口
这张板子的IO映射表如下

Duino管脚 对应的IC管脚 复用功能 备注
D0 PC4 RXD1 Serial-RX
D1 PC5 TXD1 Serial-TX
D2 PF2 SDA INT0
D3 PF3 SCL INT1
D4 PC0 I2S LRCLK 无
D5 PC3 PWM0 无
D6 PA13 PWM1 无
D7 PC2 I2S DI 无
D8 PC3 I2S DO 无
D9 PA14 PWM2 无
D10 PA15 PWM3 无
D11 PB8 PWM4 软件模拟PWM
D12 PC1 I2S BCLK 无
D13 PB14 PWM5 软件模拟PWM
D14 PA10 SPI MISO 无
D15 PA11 SPI SCK 无
D16 PC11 SPI MOSI 无
D17 PB6 RX LED 不建议用户使用
D18 PD0 A0 无
D19 PD1 A1 无
D20 PD2 A2 无
D21 PD3 A3 无
D22 PD4 A4 无
D23 PD5 A5 无
D24 PB4 RXD2 RX2
D25 PB5 TXD2 TX2
D26 PC10 NULL 无
D27 PC9 NULL 无
D28 PC13 NULL 无
D29 PC12 NULL 无
D30 PB9 NULL 无
D31 PB10 NULL 无
D32 PB7 TX LED 不建议用户使用

安装Arduino开发环境

  • 打开arduinoIDE,File->Preferences,在弹出的对话框中找到Additional Boards Manager URLs。在后面的文本框中填写:

https://raw.githubusercontent.com/DFRobot/DFRobotDuinoBoard/master/package_dfrobot_index.json

  • 点击OK
  • 选择Tools->Board->Boards Manager,arduinoIDE会更新我们的板子信息。
  • 在搜索框中输入DFRduino,可以找到下面这个板子。点击Install

找到Bluno M0 MainBoard开发板

  • 安装完成后显示为

找到Bluno M0 MainBoard开发板

  • 上面的boards manager安装完成后,IDE中即可找到对应的开发板Bluno M0 MainBoard

Bluno M0开发环境

驱动安装

自动安装驱动

部分Win 10系统会自动安装驱动,请打开设备管理器,查看是否有**USB串行设备(COM X)**存在。

<File:USB串行设备.png>

如已存在,请直接下载程序

手动安装驱动

大部分系统,无法自动安装驱动,只能手动安装,步骤如下

  • 将标注COM的USB口查到电脑上,会弹出一个未识别的设备,显示如下

<File:bluno_M0_driver_install1.png>

  • 右击更新驱动程序,选择浏览计算机以查找驱动程序软件

<File:bluno_M0_driver_install2.png>

<File:bluno_M0_driver_install2-1.png>

  • 点击下一步

<File:bluno_M0_driver_install3.png>

  • 选择始终安装驱动程序软件

<File:bluno_M0_driver_install4.png>

  • 安装完成后,效果如图所示

<File:bluno_M0_driver_install5.png>

蓝牙使用教程

Bluno M0的蓝牙使用方式与Bluno系列保持了高度一致,这边就不多做赘述,详情参见:(SKU:DFR0267)Bluno蓝牙4.0控制器 兼容Arduino

特殊功能使用教程

双物理串口

  • 物理串口D0&D1对应Serial ,物理串口2对应Serial2。对于物理串口,用户可以使用usb转串口工具查看打印。

实验代码


    void setup() {  // put your setup code here, to run once:
        Serial.begin(115200);
        Serial2.begin(115200);
    }
    void loop() {   // put your main code here, to run repeatedly:
        Serial.println("I am Serial");
        Serial2.println("I am Serial 2");
        delay(1000);
    }

实验结果
使用USB转串口接口板接收Serial2数据,在PC上打开软件观察。在标有COM丝印的USB口上和Serial2上都可以看到对应的打印输出。

多数字IO

实验代码

    int pin;
    void setup() {  // put your setup code here, to run once:
        for(pin=24;pin<32;pin++){
            pinMode(pin,OUTPUT);
        }
    }
    void loop() {   // put your main code here, to run repeatedly:
        for(pin=24;pin<32;pin++){
            digitalWrite(pin,HIGH);
        }
        delay(500);
        for(pin=24;pin<32;pin++){
            digitalWrite(pin,LOW);
        }
        delay(500);

    }

实验结果
在数字口24-31上,有1HZ的电平跳变输出,接电压表可以看到电压跳变,接led可以看到闪烁。

IIS播放WAV音频

    #include <SPI.h>
    #include <Wire.h>
    #include <SD.h>
    #include <WAV.h>

    // set up variables using the SD utility library functions:
    Sd2Card card;

    const int chipSelect = 4;
    void setup()
    {
      // Open serial communications and wait for port to open:
      Serial.begin(115200);
      while (!Serial) {
        ; // wait for serial port to connect. Needed for Leonardo only
      }


      Serial.print("\nInitializing SD card...");

      // we'll use the initialization code from the utility libraries
      // since we're just testing if the card is working!
      if (!card.init(SPI_HALF_SPEED, chipSelect)) {
        Serial.println("initialization failed. Things to check:");
        Serial.println("* is a card inserted?");
        Serial.println("* is your wiring correct?");
        Serial.println("* did you change the chipSelect pin to match your shield or module?");
        return;
      } else {
        Serial.println("Wiring is correct and a card is present.");
      }
    }

    void loop()
    {
       int ret=WAV_DECODING;
       wav.begin("test.wav");
       wav.play();
       while(ret == WAV_DECODING){
           ret = wav.decode();
       }
    }

已测试通过的平台

Windows : Win7 32bit/64bit Win8 32bit/64bit Win10 32bit
Linux : Ubuntu 12.04 32bit
Mac : OSX 10.11

疑难解答

问: Linux下载时显示没有权限操作串口

  • 答: 使用sudo usermod -a -G 当前用户名 dialout 将当前用户添加到dialout组,然后注销重新登陆即可。

问: 驱动文件找不到

  • 答: 在sdk的driver目录下

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖!
