简介

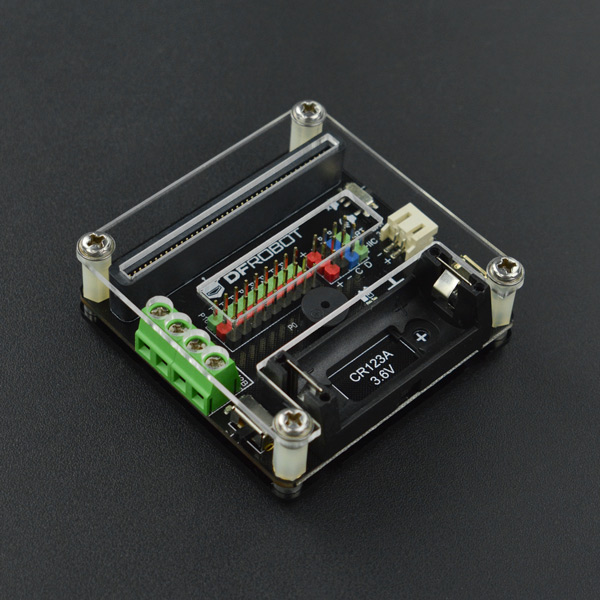

Micro:IO-BOX是一款板载锂电池供电的、精致易用的micro:bit多功能扩展板。在体积仅为6cm×6cm的板子内，我们板载了2路电机驱动、9路IO口、2路I2C、1路串口、1路蜂鸣器、4路RGB氛围灯、锂电池盒、充电电路、应急电源接口等众多功能。
为了让产品更加适合教育环境下使用，避免熊孩子损坏主板元件，我们贴心设计了上下保护盖，让产品不易被弄坏，更加的易用和美观。
在供电方案上，我们特别关注了小孩子使用的安全。市面上，有的产品采用的是18650电池，18650电池由于电池容量和体积都很大，给小孩使用会带来极大的爆炸危险性。为此，我们经过长期的测试，最终选择了容量为1000mA的CR123A 3.6V可充电锂电池，本电池具有体积小巧，容量足，安全性高的特点。我们在电路设计上专门设计了短路保护和防反接保护，更加完善的保护了使用的安全。
在供电稳定性上，我们采用了高成本的先升压再降压的电源管理方案。保证了主板的供电稳定性。大家都知道，电机在瞬间启动的时候，瞬时电流可达1A左右，是对供电稳定性要求最高的，为此，我们专门做了严苛的测试，让两个TT马达不停的正转反转，在如此不稳定的大电流工作条件下，主板程序和电机依然保持稳定的运行了1.5小时！
产品参数
- 电池型号：CR123A 3.6V可充电锂电池 （特别提示：不能使用3V的CR123A电池及不可充电的CR123A电池。对不可充电的电池充电，可能会造成电池损坏，甚至危害人身安全。）
- 数字输出电压：0V/3.3V
- 模拟输入电压：0~3.3V DC
- 使用标准Gravity接口
- micro:bit接口：(P0 P1 P2 P8 P12 P13 P14 P15 P16)
- 电机接口：直流电机 x2
- 板载蜂鸣器及切换开关
- 产品尺寸：61mm×61mm
- 编程平台：makecode图形化编程、mind+图形化编程
功能说明
makecode在线图形化编程
MakeCode基础教程：点击进入makecode在线图形化编程基础操作教程
电机驱动库地址：https://github.com/DFRobot/pxt-micro-IOBOX 关于如何添加软件库
驱动蜂鸣器
程序执行结果：蜂鸣器播放一首音乐；
IO口驱动舵机
程序执行结果：使用IO口驱动9g小舵机；
IO口读取传感器数据
程序执行结果：按下开关，点阵上显示数字0，松开开关，点阵显示数字1；
IO口输出驱动LED
程序执行结果：使用IO口驱动LED灯；
驱动电机
电机驱动库地址：https://github.com/DFRobot/pxt-micro-IOBOX
程序执行结果：电机M1和电机M2以150的速度正转2秒，然后反转2秒，无限循环；
mind+图形化编程
mind+软件下载地址：https://mindplus.cc
第一步：点击mind+的扩展按钮
第二步：点击主板，加载micro:bit库
驱动蜂鸣器
程序执行结果：蜂鸣器播放一首音乐；
IO口驱动舵机
程序执行结果：使用IO口驱动9g小舵机；
第一步：点击执行器，加载舵机库
第二步：编辑图形化代码
IO口读取传感器数据
程序执行结果：使用IO口读取光线传感器的值，并显示在点阵上；
IO口输出驱动LED
程序执行结果：使用IO口驱动9g小舵机；
驱动电机
程序执行结果：电机M1和电机M2以150的速度正转2秒，然后反转2秒，无限循环；
疑难解答
更多问题及有趣的应用，请访问论坛
