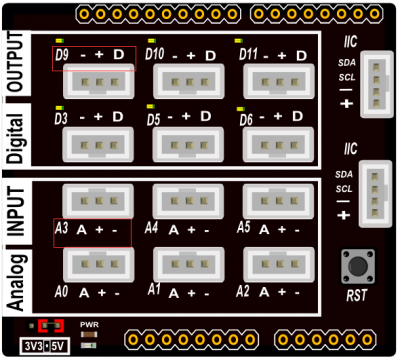

PH2.0 IO传感器扩展板

概述

Cookie IO扩展板是一块专为初学者准备的传感器IO扩展板,采用防反插的接口设计,在使用过程中你不必担心反接的问题。特别适合Arduino入门使用,尤其是在学校课堂教学中,老师不必再为学生接错线而烦恼。该扩展板还能直接兼容造物粒子套件,可作为编程版本使用。

产品参数

  • 6个数字端口:D3、D5、D6、D9、D10、D11 ,PH2.0-3P接口
  • 6个模拟端口:A0-A5 ,PH2.0-3P接口
  • 2个I2C端口,PH2.0-4P接口
  • 5V或者3.3V供电(给扩展板传感器供电可通过电源跳帽选择
  • 1个RST复位按钮
  • 尺寸:58*52mm

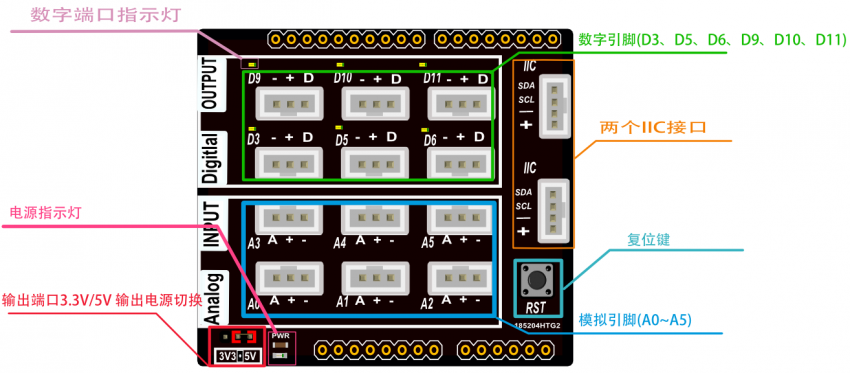

引脚说明

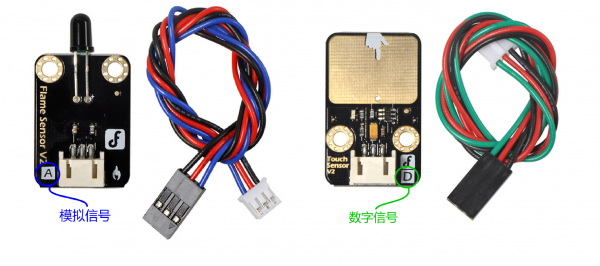

D&A

扩展板有“D”和“A”的字样。


“D”:代表的是数字信号(Digital Signal)。也就是对应连接到控制板的数字引脚。
“A”:代表的是模拟信号(Analog Signal)。也就是对应连接到控制板的模拟引脚。

该IO扩展板的最大的好处之一,就是相对于控制板上的仅限的几个电源接口,扩展板大大了增加了电源接口和GND接口,在连接多个传感器时,不会出现电源接口不够的情况。

特别说明下DF中的颜色区分:
绿色:数字信号(Digital Signal)
蓝色:模拟信号(Analog Signal)
红色:电源
黑色:GND


信号,VCC,GND这样的顺序,与传感器的线序一一对应,大大省去了接线的困扰。

输出电源可以3.3V/5V切换

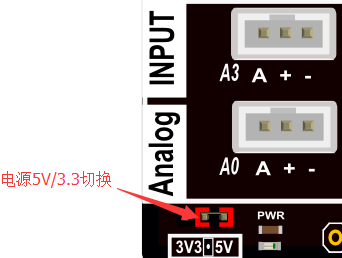

如果跳帽插上表示接通电源,此时扩展板上的“+”输出相对应的电压。下图跳帽连接在5V/3.3V上,那么传感器就会输出5V/3.3V的电压。


各类型插座

  • 有6个PWM数字端口分别为(D3、D5、D6、D9、D10、D11),和6个模拟端口(A0-A5)。
  • 有两个I2C端口

DFR0375的应用

此应用需要

  • 硬件
    • UNO控制板 x1
    • DFR0375扩展板 x1
    • 模拟传感器(环境光传感器) x1
    • 杜邦线 若干
  • 软件

电路按照下图链接,然后上传代码。当手遮住光敏传感器数字口D3处LED指示灯就会熄灭,当手拿开时LED就会点亮。

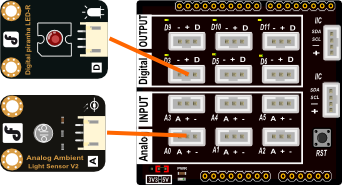

  • 应用连线图

  • 应用代码
 int light=0;
 void setup() {
  // put your setup code here, to run once:
  pinMode(3,OUTPUT);
  Serial.begin(9600);
 }
 void loop() {
  // put your main code here, to run repeatedly:
  light=analogRead(0);
  Serial.println(light);
  if(light>100)
  digitalWrite(3,HIGH);
  else  digitalWrite(3,LOW);
  delay(100);
 }

疑难解答

更多问题及有趣的应用,请访问论坛
