JoyStick摇杆

简介

采用原装优质金属PS2摇杆电位器制作,具有(X,Y)2轴模拟输出,(Z)1路按钮数字输出。配合Arduino传感器扩展板可以制作遥控器等互动作品。

产品参数

  • 输入电压:3.3V~5.0V
  • 工作电流:<2mA
  • 通信接口:Gravity Analog(PH2.0-3P)x2, Gravity Digital(PH2.0-3P)x1
  • 工作温度:-10℃~+70℃
  • 模块尺寸:39 x 35 x 30mm
  • 模块重量:15g

应用

  • 游戏手柄

引脚说明

X 轴
S - 模拟输出 VCC - 电源正极 GND - 电源负极
Y 轴
S - 模拟输出 VCC - 电源正极 GND - 电源负极
Z 轴
D - 数字输出 VCC - 电源正极 GND - 电源负极

使用教程

连线图

引脚X
S - A1 VCC - VCC GND - GND
引脚Y
S - A0 VCC - VCC GND - GND
引脚Z
D - D3 VCC - VCC GND - GND

示例代码

库安装


    // #
    // # Editor     : Lauren from DFRobot
    // # Date       : 17.01.2012

    // # Product name: Joystick Module
    // # Product SKU : DFR0061
    // # Version     : 1.0

    // # Description:
    // # Modify the Sample code for the Joystick Module

    // # Connection:
    // #        X-Axis  -> Analog pin 0
    // #        Y-Axis  -> Analog pin 1
    // #        Z-Axis  -> Digital pin 3
    // #


    int JoyStick_X = 0; //x
    int JoyStick_Y = 1; //y
    int JoyStick_Z = 3; //key

    void setup()
    {
      pinMode(JoyStick_Z, INPUT);
      Serial.begin(9600); // 9600 bps
    }
    void loop()
    {
      int x,y,z;
      x=analogRead(JoyStick_X);
      y=analogRead(JoyStick_Y);
      z=digitalRead(JoyStick_Z);
      Serial.print(x ,DEC);
      Serial.print(",");
      Serial.print(y ,DEC);
      Serial.print(",");
      Serial.println(z ,DEC);
      delay(100);
    }

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址:https://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中的“Arduino Uno”,“传感器”中加载“JoyStick摇杆模块”。 详细教程:Mind+基础wiki教程-加载扩展库流程

4、进行编程,程序如下图:

5、菜单“连接设备”,“上传到设备”

6、程序上传完毕后,打开串口即可看到数据输出。详细教程:Mind+基础wiki教程-串口打印

结果

打开串口监视器,将波特率调整到9600,摇动摇杆可在串口中观察数据判断摇动方向。

双轴方向测量 — 行空板K10

项目功能描述

本案例使用 DFR0061 JoyStick 摇杆模块演示双轴方向:模块集成 2 轴电位器 + 1 个按键,左右摇动改变 X 轴模拟值,上下摇动改变 Y 轴,按下摇杆顶部为按键事件。本项目在终端实时打印 X、Y 轴数值。

硬件准备

器材 SKU / 型号 数量
行空板K10 DFR0992 1
JoyStick 摇杆模块 DFR0061 1
两头PH2.0-3P白色硅胶绞线 2
Type-C 数据线 1

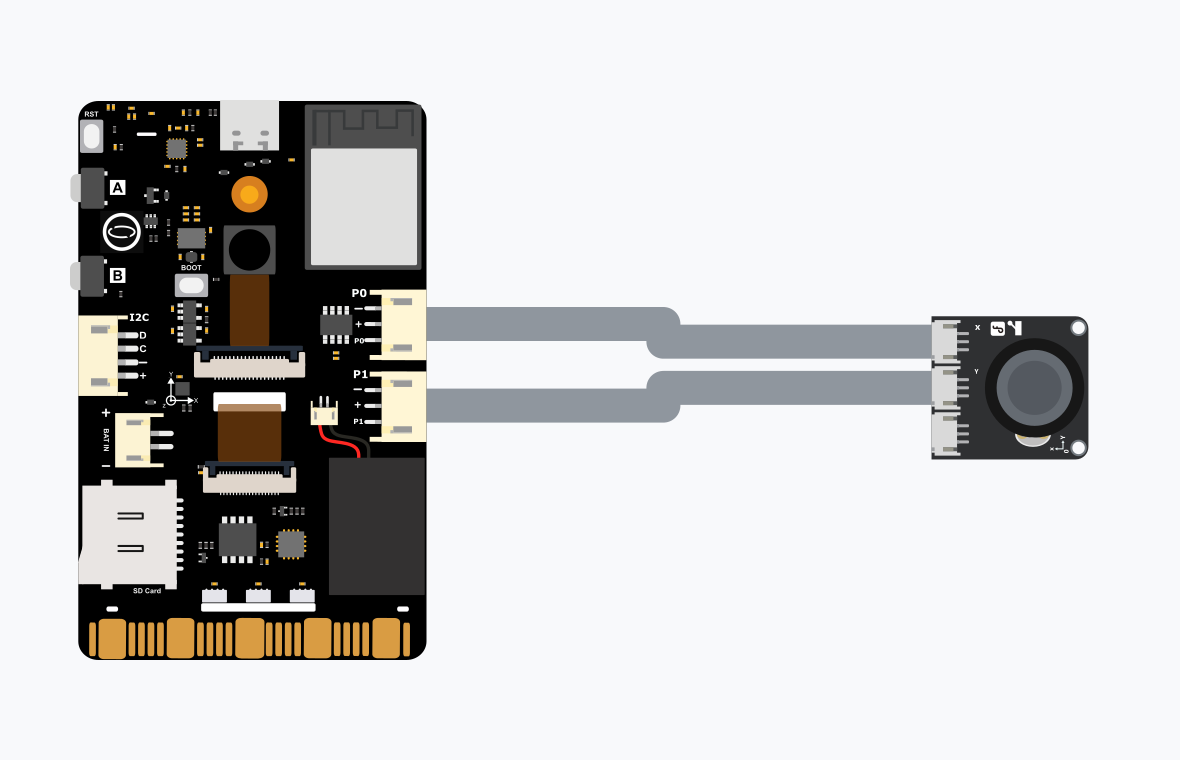

连线说明

wiring

模块 模块端口引脚 扩展板接口 注意事项
摇杆 X 轴 VCC-GND-Signal K10 P1 模拟输入,左右摇
摇杆 Y 轴 VCC-GND-Signal K10 P2 模拟输入,上下摇

软件准备

本项目需加载「摇杆传感器」扩展库,步骤如下:

  1. 打开 Mind+ 软件,选择「上传模式」,并添加主控板为「行空板K10」,使用 Type-C 数据线连接行空板K10 与电脑。
  2. 点击左下角「扩展」→ 在「传感器」分类中找到「摇杆传感器」并加载。
  3. 加载完成后,在积木区可看到与摇杆相关的专用积木,可直接读取 X、Y 轴和按键状态。

示例程序(行空板K10)

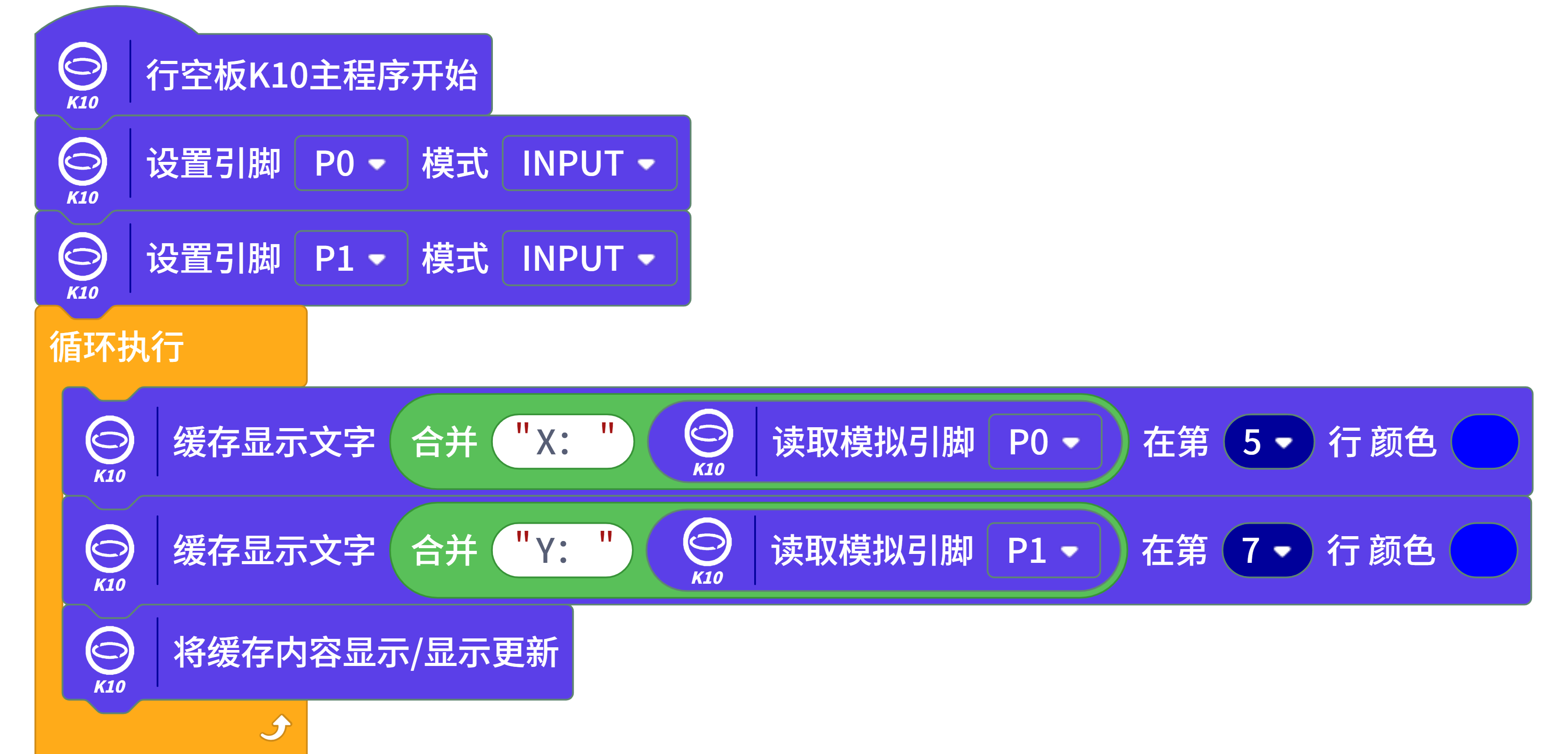

程序截图

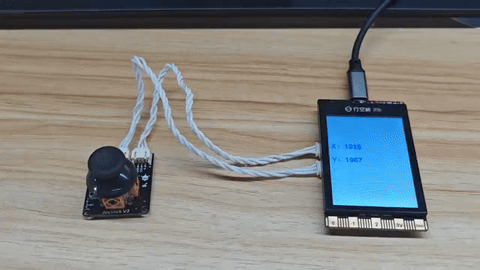

运行效果

摇杆居中 , 两端打印值均约 2000;向左摇 , X 轴值下降;向右 , X 轴值上升;向上摇 , Y 轴值变化;向下 , 相反。

运行效果

若无效,请检查连接线是否插在对应的引脚。

疑难解答

更多问题及有趣的应用,请访问论坛

更多

产品尺寸图
