树莓派RGB

简介

这是一款提供2行16字符RGB液晶显示的树莓派扩展板，该扩展板改善老版液晶显示器繁琐的接线使用方式，增加免对比度调节功能，减少了板子的使用难度让你更专注实现自己的项目。 我们将RGB LCD1602屏与扩展底板做了集成化设计，使扩展板更加美观的同时引出了树莓派原有GPIO端口，可方便连接更多设备。扩展板采用I2C通讯接口，即可控制LCD1602的1600万种颜色组合、背光亮度控制、显示控制。板载5颗按键，使你在树莓派/rock 4se上使用更方便，可用于显示切换、功能设置按键等，即可搭建您的数据监控和小型操作平台。

I2C 16x2 RGB LCD Key Pad HAT有两款显示效果可选：彩色底、彩色字体。

技术规格

  • 工作电压:5V
  • 逻辑电平：3.3V
  • 工作电流：≤60mA
  • 显示描述：16*2
  • 通信方式：I2C
  • 背光：RGB可调背光（1600万）
  • 存放温度：-30 to +80℃
  • 工作温度：-20℃~70℃
  • 尺寸：85.0mm×56.0mm×13.0mm

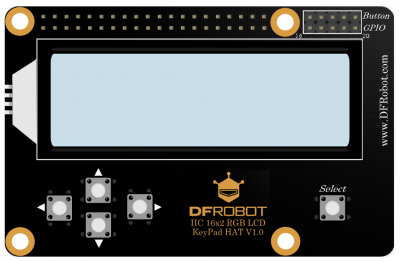

按键接口说明

1

2

注： 使用按键需将跳线帽安装上，例如：按键Select 用跳线帽将GPIO16和Button引脚连接。

GPIO(BCM编号) 功能描述
16 Select按键
17 Up按键
18 Down按键
19 Left按键
20 Right按键

按键接口

使用教程

1、如何在树莓派/rock 4se上使用RGB LCD KeyPad HAT，并设置LCD屏的颜色。

2、按键的使用及程序调用方式。

准备

  • 硬件
    • 1 x 树莓派/rock 4se控制板
    • 1 x RGB LCD KeyPad HAT
    • 1 x HDMI线
    • 1 x 显示屏
    • 1 x 键盘鼠标

I2C 16X2 RGB LCD KeyPad HAT

1

2

操作步骤

1、将RGB LCD KeyPad HAT安装在树莓派板，树莓派系统默认没有开启I2C外设，需要手动进行开启：

在树莓派系统终端输入命令：sudo raspi-config

依次“键盘回车键”选择：【 Interfacing Options 】（或者【 Advanced Options 】）->【 I2C 】->【 Yes 】->【 OK 】->【 Finish 】：

step 1

step 2

step 3

step 4

step 5

2、检测RGB LCD KeyPad HAT扩展板的I2C地址是否被树莓派板总线检测到；

在树莓派系统终端输入命令：

安装测试工具:sudo apt-get install i2c-tools

检测总线上的I2C设备：sudo i2cdetect -y 1

未安装RGB LCD KeyPad HAT板到树莓派上的I2C检测状态

安装RGB LCD KeyPad HAT板到树莓派上的I2C检测状态

3、经过前面2步骤的准备工作，我们正式进入RGB LCD KeyPad HAT的使用，首先我们需要将库文件拷贝到树莓派板，以下有2种方式可以实现拷贝：

a、点击下载DFRobot_RGB1602_RaspberryPi，将下载后的文件拷贝到U盘 -> 再通过U盘拷贝到树莓派板；

b、如果您的树莓派板现在是连接到网络的，可以使用树莓派终端通过git命令直接获取，输入命令：git clone https://gitee.com/DFRobot/DFRobot_RGB1602_RaspberryPi.git

下载DFRobot_RGB1602_RaspberryPi库

查看是否下载树莓派板，输入命令：ls

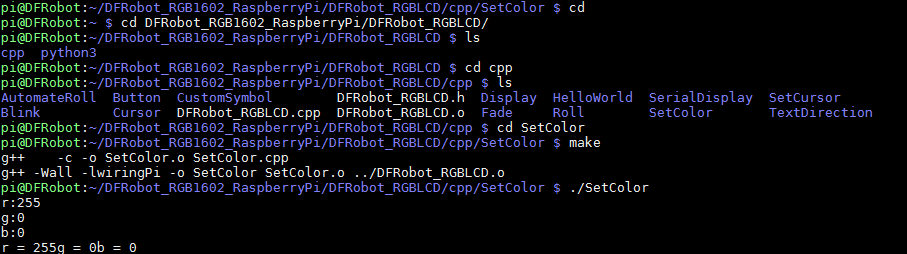

4、运行C++例程【SetColor】：设置LCD屏的颜色为红色

在树莓派系统终端输入命令：

a、将目录切换到DFRobot_RGB1602_RaspberryPi库：cd DFRobot_RGB1602_RaspberryPi

b、查看DFRobot_RGB1602_RaspberryPi中的文件：ls

c、将目录切换到CPP例程文件：cd cpp/examples

d、查看CPP中的文件：ls （执行此命令后，可以看到所有的C++编写的例程）

e、编译及执行例程：make xxx （（例如，使用SetColor.cpp例程：make SetColor）

f、如下图所示，在终端输入r：255 （回车） g：0 （回车） b：0 （回车）

i、退出程序：Ctrl+C

4-1、运行python例程【SetColor】：设置LCD屏的颜色为红色

a、安装python3的wiringpi库：pip3 install wiringpi

b、将目录切换到DFRobot_RGB1602_RaspberryPi库：cd DFRobot_RGB1602_RaspberryPi

c、查看DFRobot_RGB1602_RaspberryPi中的文件：ls

d、将目录切换到python3例程文件：cd python/examples

e、查看python3中的文件：ls （执行此命令后，可以看到所有的python编写的例程）

f、执行SetColor例程: python3 SetColor.py

g、如下图所示，在终端输入r：255 （回车） g：0 （回车） b：0 （回车）

h、退出程序：Ctrl+C

rock 4se上使用

注：rock 4se只兼容了python代码

安装 libmraa

开启ROCK PI的i2c

打开文件/boot/hw_intfc.conf

将i2c7=off修改为i2c7=on

# Hardware Interface Config
   # For more details, check https://wiki.radxa.com/Rockpi4/hardware/devtree_overlays.
   # Set "on" to enable the optional hardware interfaces while set "off" to disable.

   intfc:pwm0=off
   intfc:pwm1=off
   intfc:uart2=off
   intfc:uart4=off
   intfc:spi1=off
   intfc:spi2=off
   intfc:i2c2=off
   intfc:i2c6=off
   intfc:i2c7=oN

   # Devicetree Overlay Enable, uncomment to enable .dtbo under /boot/overlays/.

   #intfc:dtoverlay=at24c02
   #intfc:dtoverlay=two-color-led
   #intfc:dtoverlay=console-on-ttyS2
   #intfc:dtoverlay=console-on-ttyS4
   #intfc:dtoverlay=devspi1
   #intfc:dtoverlay=devspi2

安装smbus
pip install smbus

下载库文件

git clone https://github.com/DFRobot/DFRobot_RGB1602_RaspberryPi.git
cd DFRobot_RGB1602_RaspberryPi/python/examples
sudo python3 xxx.py

注：使用Ubuntu系统

样例代码一【C例程】

功能：设置RGB LCD 屏的颜色；
结果: 输入 r：255  g：0  b：0   屏幕显示红色

  • 如果需要查看和编辑代码可以下载到Windows直接打开或者在树莓派系统DFRobot_RGB1602_RaspberryPi/cpp/examples目录下输入命令:vim SetColor.cpp

注意：如未安装vim编译器，需安装后继续以上操作，vim安装命令：sudo apt-get install vim-gtk

  • 需要保存退出：按ESC后，直接按shift+zz，或者切换到大写模式按ZZ；直接退出不保存：先按ESC，再输入冒号，在输入命令时，直接输入"q!"。


    #include "../DFRobot_RGBLCD.h"
    #include <iostream>
    #include <string>

    using namespace std;

    int main(){
      int r,g,b;

      DFRobot_RGBLCD lcd(16, 2);
      // initialize
      lcd.init();
      // Print a message to the LCD.
      lcd.print("set cllor");

      while(1){
        cout << "r:";
        cin >> r;
        cout << "g:";
        cin >> g;
        cout << "b:";
        cin >> b;

        lcd.setRGB(r, g, b);

        cout << "r = " << r
             << "g = " << g
             << "b = " << b
             << endl;
      }
      return 0;
    }

}

样例代码二【python例程】

功能：检测按钮功能；
 结果: 当按下‘上’按钮，LCD屏显示 Push the buttons  UP
       当按下‘下’按钮，LCD屏显示 Push the buttons  DOWN
       当按下‘左’按钮，LCD屏显示 Push the buttons  LEFT
       当按下‘右’按钮，LCD屏显示 Push the buttons  RIGHT
       当按下‘选择’按钮，LCD屏显示 Push the buttons  SELECT

  • 如果需要查看和编辑代码，可以下载到Windows直接打开或者在树莓派/rock 4se unubutu系统在DFRobot_RGB1602_RaspberryPi/python/examples目录下:输入命令;vim Button.py
  • 需要保存退出：按ESC后，直接按shift+zz，或者切换到大写模式按ZZ；直接退出不保存：先按ESC，再输入冒号，在输入命令时，直接输入"q!"。
    import sys
    sys.path.append('../')
    import RPi.GPIO as GPIO
    import rgb1602
    import time
    lcd = rgb1602.RGB1602(16,2)
    GPIO.setmode(GPIO.BCM)
    # Define keys
    lcd_key     = 0
    key_in  = 0
    btnRIGHT  = 0
    btnUP     = 1
    btnDOWN   = 2
    btnLEFT   = 3
    btnSELECT = 4
    GPIO.setup(16, GPIO.IN)
    GPIO.setup(17, GPIO.IN)
    GPIO.setup(18, GPIO.IN)
    GPIO.setup(19, GPIO.IN)
    GPIO.setup(20, GPIO.IN)
    #Read the key value
    def read_LCD_buttons():
      key_in16 = GPIO.input(16)
      key_in17 = GPIO.input(17)
      key_in18 = GPIO.input(18)
      key_in19 = GPIO.input(19)
      key_in20 = GPIO.input(20)

      if (key_in16 == 1):
        return btnSELECT
      if (key_in17 == 1):
        return btnUP
      if (key_in18 == 1):
        return btnDOWN
      if (key_in19 == 1):
        return btnLEFT
      if (key_in20 == 1):
        return btnRIGHT
    lcd.setCursor(0,0)
    lcd.print("Push the buttons"); #print“Push the buttons”
    while True:
      lcd.setCursor(0,1)
      lcd_key = read_LCD_buttons()  #  Reading keys
      if (lcd_key == btnRIGHT):
        lcd.print("RIGHT ")
      elif (lcd_key == btnLEFT):
        lcd.print("LEFT  ")
      elif (lcd_key == btnUP):
        lcd.print("UP    ")
      elif (lcd_key == btnDOWN):
        lcd.print("DOWN  ")
      elif (lcd_key == btnSELECT):
        lcd.print("SELECT")

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
