模拟一氧化碳气体传感器 (MQ7)

产品介绍

MQ7是一种简单易用的一氧化碳（CO）传感器，适用于检测空气中的CO浓度。 它可以检测20到2000ppm之间的CO气体浓度。 可以通过电位计调节灵敏度。

应用

通过湿度触控传感器检测水分开关。
警告：连接器不防水，请注意不要将传感器直接放在水中。

技术规格

工作电压：5v
接口类型：模拟
引脚定义：

1-输出
2-VCC
3-GND

对一氧化碳高度敏感
反应快
稳定，使用寿命长

尺寸大小: 40x20mm

连接图

示例代码


///Arduino Sample Code
void setup()
{
  Serial.begin(9600); //Set serial baud rate to 9600 bps  串口波特率设置为9600
}
void loop()
{
int val;
val=analogRead(0);//Read Gas value from analog 0    用模拟口A0读取模拟值
Serial.println(val,DEC);//Print the value to serial port   通过串口打印模拟值
delay(100);
}

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装
2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程
3、“扩展”中选择“主控板”中的“Arduino Uno”，“传感器”中加载“模拟一氧化碳气体传感器”。 详细教程：Mind+基础wiki教程-加载扩展库流程
4、进行编程，程序如下图：
5、菜单“连接设备”，“上传到设备”
6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印

结果

打开串口监视器，将波特率调整到9600，串口数据反映周围一氧化碳气体量。

一氧化碳检测 — 行空板K10

项目功能描述

本项目使用 SEN0132（MQ-7）模拟一氧化碳气体传感器检测空气中的 CO 浓度：浓度越高，模拟值越大。行空板K10 读取模拟值，并在检测到明显升高时点亮板载 RGB。

硬件准备

器材 SKU / 型号 数量
行空板K10 DFR0992 1
MQ-7 一氧化碳传感器 SEN0132 1
两头PH2.0-3P白色硅胶绞线 — 1
Type-C 数据线 — 1

连线说明

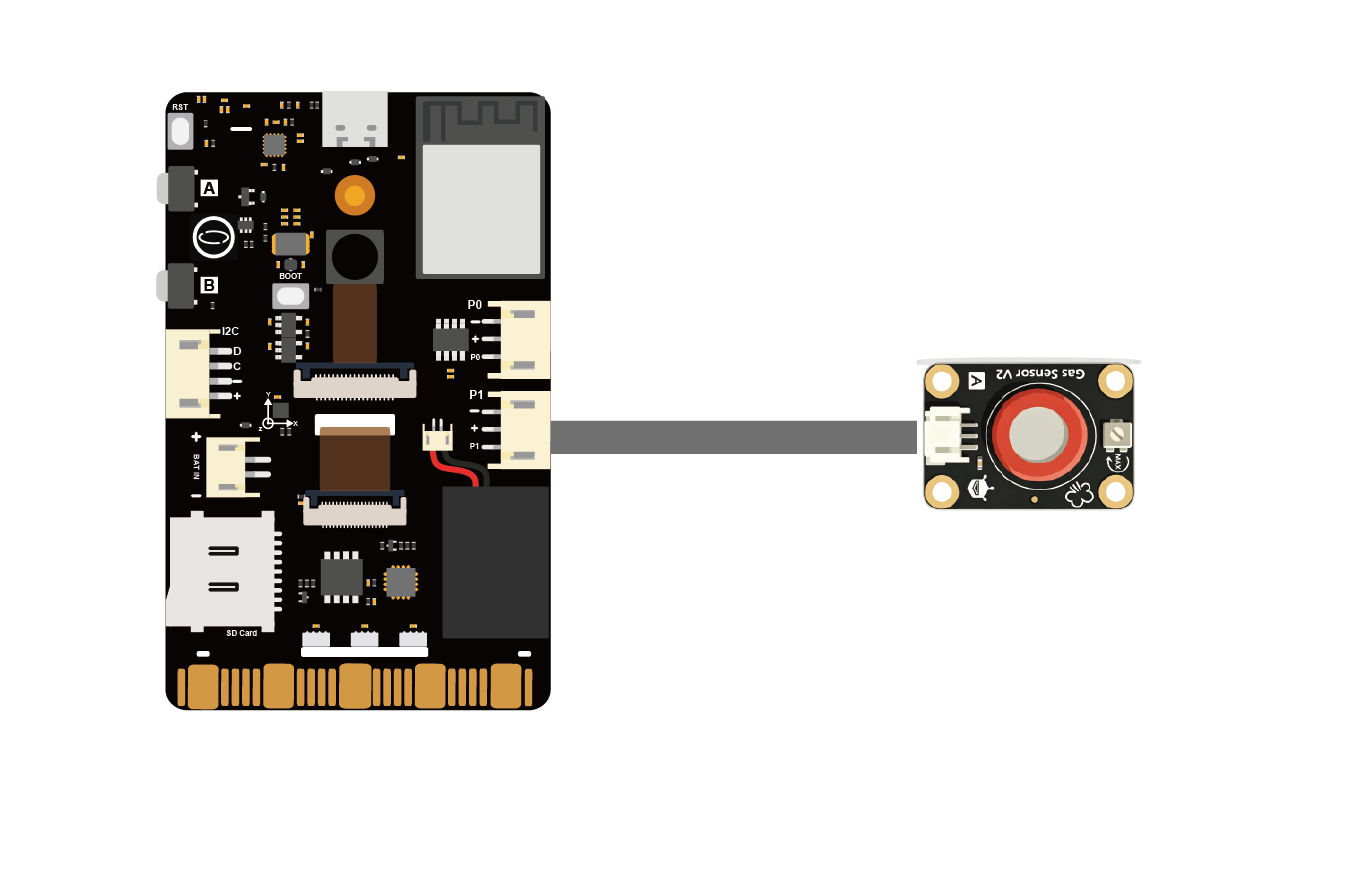

wiring

模块 模块端口引脚 扩展板接口 注意事项
MQ-7 一氧化碳传感器 VCC-GND-Signal K10 P1

示例程序（行空板K10）

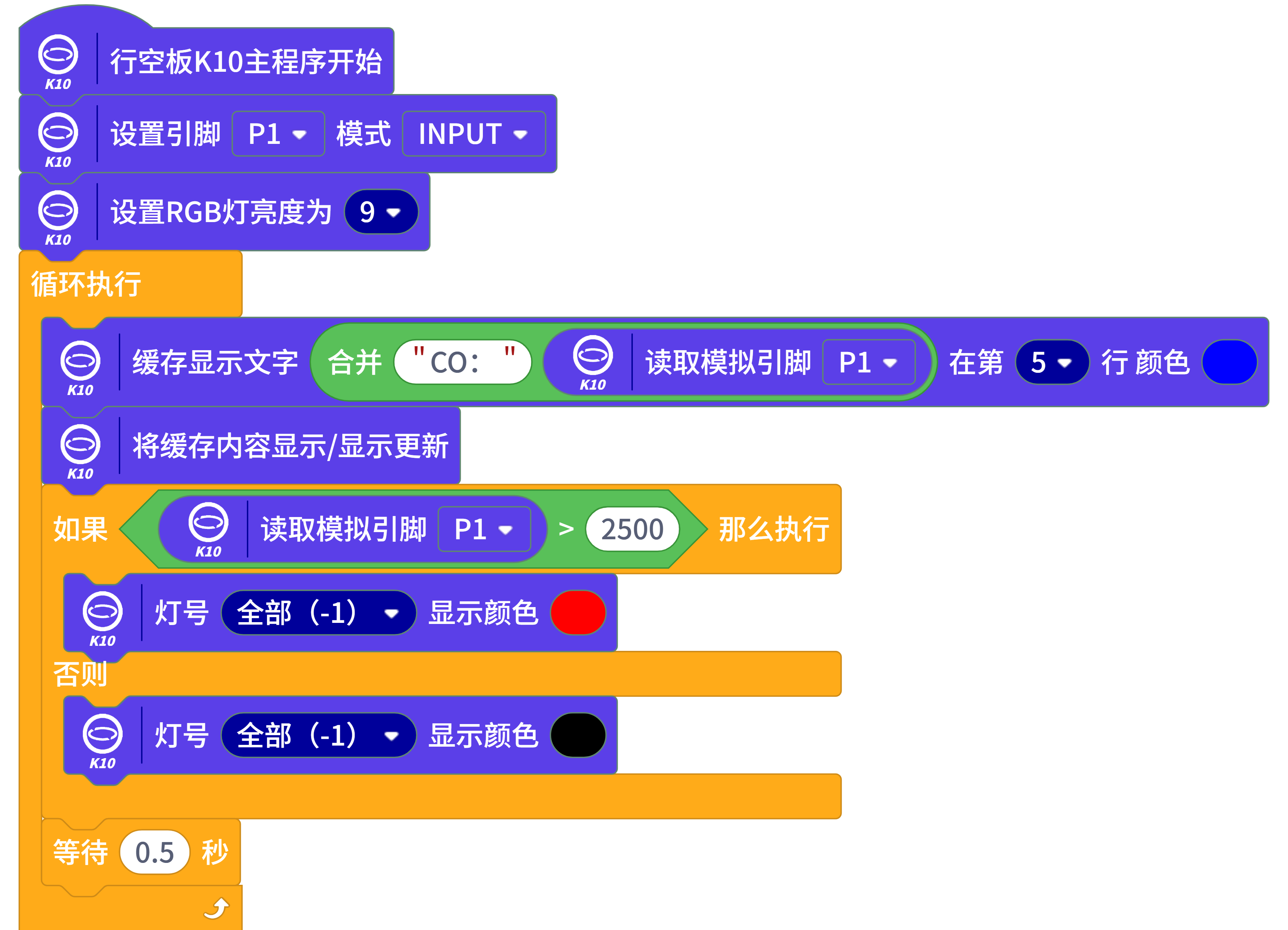

程序截图

运行效果

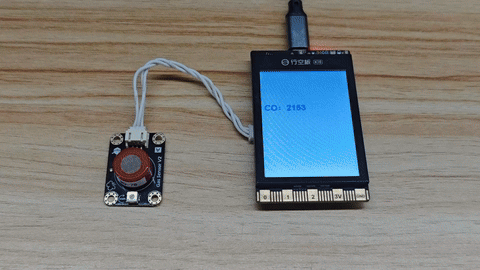

在正常空气中，行空板K10屏幕上会显示较低的读数；当传感器附近出现气体时，读数会明显升高，同时板载 RGB 会变红。

运行效果

请在通风良好的环境下测试；若无效，请检查连接线是否插在对应的引脚。
