威龙24路舵机控制器

简介

在没有认真阅读本说明之前,请勿给模块加电!错误接线将导致模块永久性损坏或烧毁微控制器;

请认真查看引脚功能说明,正确接线!请勿将电源反接,否则将导致模块永久性损坏;

请勿使用超出额定电压的电源!保证电源的稳定,如果出现高压脉冲,可能会导致微控制器永久性损坏;

本产品无防水防潮功能,请在干燥环境下保存或使用!不可将重物堆积在上面;

请勿给Maple RET6芯片烧写任何程序,否则预装的程序将会丢失,无法读取任何指令。

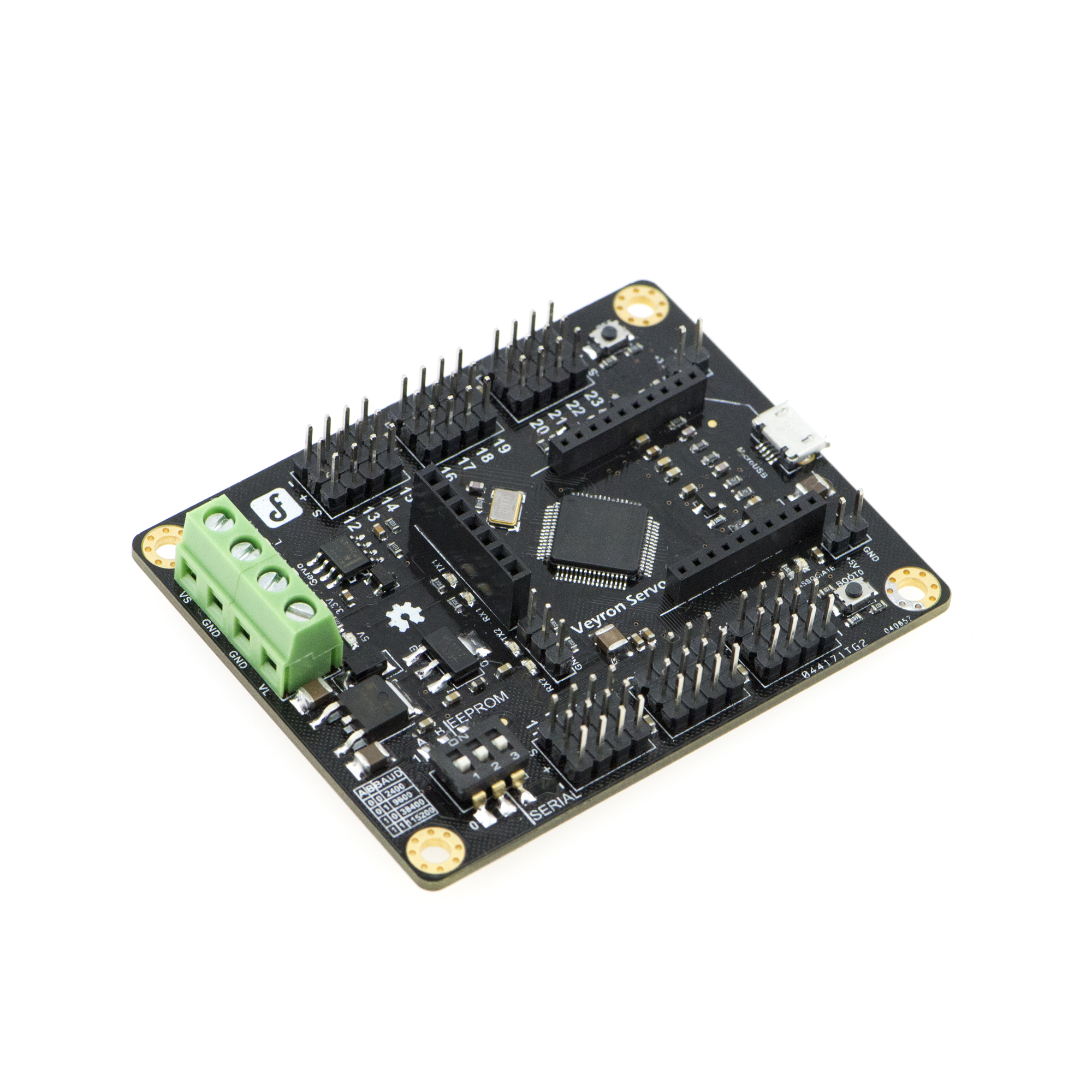

Veyron Servo Driver 24-Channel是专为人形机器人、蜘蛛机器人、机械手等多舵机使用而量身定做的多路舵机控制器。控制器还增加了无线数传接口,兼容DFRobot出品的蓝牙模块和APC220无线数传以及Xbee模块,可实现无线远程控制。Veyron Servo Driver 24-Channel控制方式包括实时、定时、定速控制等。

技术参数

性能描述

引脚定义


控制器测试的基本示例

这一个章节注重于Veyron Servo Driver 24-Channel的基本功能。通过这个示例,你可以很方便的搭建你自己的舵机控制应用.

准备材料

详细教程

1.初次使用Veyron Servo Driver 24-Channel,都需要为其安装DFU和虚拟串口两个驱动程序。首先按照如下步骤安装DFU驱动程序:

在windos环境下安装:

1) 将Veyron Servo Driver 24-Channel连接到计算机的USB接口。

2) 按下左下角的复位键(印有“RET”的按键),这时蓝色指示灯会快速闪烁6次,然后慢闪烁几次。

3) 再次按下复位键,这次在蓝色指示灯快速闪烁6次期间按下另一个键(右上角,印有“BOOT0”)并保持不放,直到指示灯开始慢闪烁时放开。蓝色指示灯会一直闪烁,使你有机会安装DFU驱动程序。

4) Windows会提示你需要驱动程序,人工指定驱动程序所在目录位置,选择DFservo文件夹中的mapleDrv\dfu。下一步安装虚拟串口驱动程序:

5) 复位Veyron Servo Driver 24-Channel的RET按键,等待蓝色指示灯停止闪烁。此时Windows会提示安装驱动程序,同样,人工指定驱动程序所在目录为DFservo文件夹中的mapleDrv\serial。

在Linux环境下安装步骤如下:

1)首先确认是否已经安装了JRE,如果没有,可以通过如下命令安装: sudo aptitude install openjdk-6-jre

2)解压压缩文件到合适的位置(例如桌面)。

3)打开解压压缩文件得到的文件夹,运行其中的install-udev-rules.sh,出现要求输入用于获得管理员权限的密码的提示。

4)用“sudo restart udev”命令重启udev即可。

在Mac环境下安装步骤如下:

1)双击你所下载的DMG文件使该镜像被加载即可。

2.连接Micro USB电缆到Veyron Servo Driver 24-Channel,即使用USB电源给控制器逻辑部分供电,这是控制器上的逻辑电源指示灯5V/3.3V和舵机控制器指示灯L都会亮。将TowerPro SG90舵机接上0、1、2号口,舵机供电使用外部5V舵机供电电源接到VS与GND上,拨码开关3拨到SERIAL处,USB波特率已默认为57600(不可更改),需要和软件一致。

3.安装 Arduino IDE. (Arduino 1.0.x 或 Arduino 1.5.x)。我们需要一个串口工具用来发送指令来控制舵机,常用的串口工具很多如Arduino IDE 串口监视器、CoolTerm等,这里我们选择Arduino IDE 串口监视器来演示打开串口助手软件,在菜单-》工具-》串口中选择正确的设备,开启串口监视器 (点击窗口的右上角的按键)。连接成功后,测试就正式开始了,在发送区框中输入命令:


#0 P1500 #1 P1500 #2 P1500表示回车

回车后,你会看见L指示灯会闪烁,同时通道0,1,2上的舵机会转动到中间位置。

#0 P750 #1 P1000 #2 P2000 T3000表示回车

回车后,你会看见通道0比通道1和2运动的慢一些,但不管他们的初始位置相差多远,都会同时到达指定位置。

现在来测试查询运动状态,在发送区框中输入命令:

#0 P750

回车后,通道0舵机转到接近最小位置,接着输入下面的命令,使通道0舵机花10秒转到接近最大位置。

#0 P2250 T10000

舵机正在运动时,输入下面的命令:

Q

如果舵机正在运动,将返回“+”,如果舵机到达指定位置将返回“。”。

接下来测试舵机的运动速度,在黑色框中输入命令:

#0 P750 S1000

这条命令将使舵机从2250us移动到750us(大概170度),一共耗时1.5秒。

<File:SSC32_32_7.jpg>

接着输入后面的命令:

#0 P2250 S750

这条命令将使舵机从750us移动到2250us(大概170度),一共耗时2秒。

<File:SSC32_32_8.jpg>

Arduino与Veyron_Servo_Driver_24-Channel串口通讯实例


使用Arduino的串口和Veyron_Servo_Driver_24-Channel的串口通讯,实现舵机动作控制。

准备材料

测试代码:



void setup() {
  Serial.begin(115200);//Set the baudrate to 115200 A:1  B:1
  delay(100);//wait for baudrate setting finished
}
void loop() {
  Serial.print("#5 P750");// Channel 5 will move to 750us within 500ms
  delay(5);               //wait for first comand transmission done, if you send
  // a long command, you'd better extend it
  Serial.print("\r");    // send Carriage Return <CR>
  delay(1000);            //wait for servo go to the set position
  Serial.print("#5 P2200");// Channel 5 will move to 2200us within 500ms
  delay(5);
  Serial.print("\r");
  delay(1000);
}

Arduino&XBee与Veyron_Servo_Driver_24-Channel无线通讯实例

<File:DRI0029Arduino&XBee与Veyron_Servo_Driver_24-Channel无线通讯实例02.png>

使用XBee无线模块和Veyron_Servo_Driver_24-Channel的XBee无线模块通讯,实现舵机动作控制。

准备材料

测试代码:



void setup() {
  Serial.begin(115200);//Set the baudrate to 115200 A:1  B:1
  delay(100);//wait for baudrate setting finished
}
void loop() {
  Serial.print("#5 P750");// Channel 5 will move to 750us within 500ms
  delay(5);               //wait for first comand transmission done, if you send
  // a long command, you'd better extend it
  Serial.print("\r");    // send Carriage Return <CR>
  delay(1000);            //wait for servo go to the set position
  Serial.print("#5 P2200");// Channel 5 will move to 2200us within 500ms
  delay(5);
  Serial.print("\r");
  delay(1000);
}

Arduino&APC220与Veyron_Servo_Driver_24-Channel无线通讯实例

<File:DRI0029Arduino&APC220与Veyron_Servo_Driver_24-Channel无线通讯实例02.png>

使用APC220无线模块和Veyron_Servo_Driver_24-Channel的APC220无线模块通讯,实现舵机动作控制。

准备材料

测试代码:



void setup() {
  Serial.begin(115200);//Set the baudrate to 115200 A:1  B:1
  delay(100);//wait for baudrate setting finished
}
void loop() {
  Serial.print("#5 P750");// Channel 5 will move to 750us within 500ms
  delay(5);               //wait for first comand transmission done, if you send
  // a long command, you'd better extend it
  Serial.print("\r");    // send Carriage Return <CR>
  delay(1000);            //wait for servo go to the set position
  Serial.print("#5 P2200");// Channel 5 will move to 2200us within 500ms
  delay(5);
  Serial.print("\r");
  delay(1000);
}

Veyron_Servo_Driver_24-Channel 软件使用说明

1.快速参考图

先发一张图,所谓一图胜千言。。。


2.软件界面说明

Open可以打开一个已保存的文件(该软件是用xml格式存储数据的)

Save可以将制作好的程序保存到电脑

Clear将会清空时间轴,也就是删除时间轴上所有的舵机

Undo从当前时间轴上删除最后添加的舵机

Redo恢复最后删除的舵机到当前时间轴

Sample同时添加24路舵机,每行一个,以方便用户调试,这将会清除时间轴上已添加的舵机

Drag to add添加一个新的舵机,注意,它的操作方法比较特殊,当光标移到它上面时,按住鼠标左键不要放开,然后拖动鼠标到下面的时间轴上,在合适的位置再放开鼠标,一个新的舵机就添加完成了,你可以在接下来了步骤中修改它的参数 Play Mode播放模式选择,有三种:

1.play only once 仅播放一次 2.back and forth 往复播放 3.loop playback 循环播放

Connect打开串口,就是与舵机控制器连接

COM29串口选择,要选择你的舵机控制器对应的串口,如果没有发现串口,则会显示No Port

57600波特率选择,当前默认值就是57600,一般不需要改动

servo_set_time.png设置时间轴总时间

servo_drag_time.png在时间轴游标底部的拖动手柄,点击可拖动,从而改变当前的时间

servo_play_control.png播放控制区,分别是:回到起始位置,播放,暂停,停止

基本操作步骤:

1.首先下载安装程序 2.打开桌面上的程序servo_run.png

3.点击servo_add.png并拖到时间轴区域的合适位置,这就增加了一个新的舵机:

4.鼠标分别指向舵机的左右两边和中间部分按下并拖动,可以分别改变舵机的起始时间和结束时间 5.鼠标分别指向舵机的中间部分按下并拖动,可以改变舵机的位置 6.鼠标分别指向舵机的左右两边并右击,可以精确输入舵机的起始时间和结束时间 7.鼠标分别指向舵机的左右两边并双击,可以分别输入舵机的起始角度和结束角度 8.鼠标指向舵机中间部分右击或双击,可以改变舵机号 9.鼠标在时间轴空白处点击并左右拖动,可以改变时间轴当前视图位置 以上就是基本的操作方法,调试完成后就可以保存到电脑以便下次使用

3.一个简单的例程

sample.png 这个例程的解释: 时间轴总时长是4秒; 在第0至1.5秒,舵机0 从0度转到100度,在第1.5至4秒,舵机0从100度转到0度; 在第0至4秒,舵机1从0度转到180度; 在第0至4秒,舵机2从180度转到0度。

舵机角度与PWM信号的关系


控制器命令集

1. 单个舵机和舵机群运动命令

#PS... #PST

:舵机通道号,0 – 23。

:脉冲宽度,单位微秒(us),500 – 2500。

:单通道的运动速度,单位us/秒。(可选)

:结束回车符,ASCII码中的13。(必选)

:取消当前的命令,ASCI码中的27。

单个舵机运动实例:

#5 P1600 S750

通道5将以750us/秒的速度移动到1600us位置。为了更好的理解速度这个概念,举个例子,如上图所示的舵机与脉冲信号(PWM)的关系,当舵机从-90度到0度时,脉冲宽度为1ms时间即1000us,也就是说1000us脉冲宽度舵机就会转90度,那么100us/秒的速度就表示舵机花10秒的时间就可以转到90度,2000us/秒的速度就表示舵机花0.5秒的时间就可以转到90度。公式:运行时间(秒)=脉冲宽度(us)/速度(us/秒)。

#5 P1600 T1000

通道5将在1秒内从任何位置移动到1600us位置。

#5 P1600 #10 P750 T2500

通道5移动到1600us位置,通道10移动到750us的位置,2个都同时在2500ms内完成,这个命令能协调多个舵机的速度,即使2个舵机的初始位置相差很远,都可以使他们同时开始转动并同时停止到指定位置上。这条命令非常适合人形双足机器人多舵机同时运动,可自动协调所有舵机的速度,完成复杂步态的同步。

你可以使用该命令进行速度和时间组合,组合必须根据下面的规则:

A. 所有通道的开始和结束将同时完成。

B. 如果某个通道指定了速度,那么它将不会快于指定速度(可以根据需要调节移动速度)。

C. 如果某个通道指定了时间,那么它将在指定的时间移动到指定位置(可根据需要调节移动时间)。

#5 P1600 #17 P750 S500 #2 P2250 T2000

通道5移动到1600us位置,通道17移动到750us的位置,通道2机移动到2250us的位置,整个动作需要2000us,但是通道17的舵机不会按500us/秒的速度运行,这个需要取决于通道17的初始位置。假设通道17的初始位置在2000us,它被指定移动1250us,超过500us/秒的限制,那么他将至少花2500ms完成动作,再假设通道17初始位置在1000us,只需要它移动250us,那么在500us/秒以内,那么他将花2000ms完成动作。

注意:第一条定位命令不能包含速度和时间的,格式为“# P ”,因为在初始状态下,控制器不知道舵机当前位置在什么地方,所以必须这样做 。

2. 脉冲偏移:

#PO… #PO

:舵机通道号,0 – 23。

: 100 到 -100us.

:结束回车符,ASCII码中的13。

对某个通道的脉冲宽度进行校正,这样人形机器人就可以不用通过机械硬件来进行位置校正。

3. 数字输出:

#... #

:舵机通道号,0 – 23。

:通道输出逻辑电平,高‘H’或低‘L’。

:结束回车符,ASCII码中的13。

该通道将在接受到回车指令20ms内输出电平。

数字输出实例:

#3H #4L

该命令使通道3输出高电平(+3.3V),通道4输出低电平(0V)。

4. 字节输出:

#:

:0 = 通道0-7,1 = 通道8-15,2 = 通道16-23。

:十进制输出 (0-255),Bit0=LSB。

该命令允许一次性写入8位二进制,并将同时更新bank里的所有通道,更新将在接受到回车符号后20ms内完成

字节输出实例:

#1:123

该命令使bank 1输出十进制123,123(十进制)= 01111011(二进制),bank 1为通道8-15,那么bank 1中通道8和13为0,其他通道为1。

5.查询运动状态:

Q

如果舵机正在转动,返回值为“+”,如果移动到指定位置,返回“.”。

这条命令的返回值可能延迟50us至5ms。

6. 查询脉冲宽度:

QP

:舵机通道号,0 – 23。

返回值为一个字节(二进制),表示舵机当前的脉冲宽度,分辨率10us,比如脉冲宽度是1500us,那么返回为150(二进制)。

该命令可查询多个舵机的脉冲宽度,每个舵机一个字节,返回值将延迟50us至5ms,典型为100us。

疑难解答

问: 在用arduino控制舵机的实验中,我按照图示的接线,外部电源供电也没问题,但舵机一直不转,请问怎么解决?

**答:** 您好!是由于波特率设置的问题,请检查板子上的波特率设置开关以及控制方式的选择开关。如果您代码中用的是115200,请将开关置于:A1 B1的位置,另外一个开关置于SERIAL一边。另外,开关存在接触不良的情况,请将开关先拨到0,0的位置,再稍微用点力拨到另一端。即可解决!
