RLY-8-POE-485(500px)

简介

RLY-8-PoE-RS485是一款开源协议的网络控制继电器模块。模块集成了8个继电器,每一个继电器可以连接最高为277VAC-10A或125VAC-12A的外接设备。大部分的家用电器的工作电压都在250VAC以下,这意味着它可以适用于各类家用电器控制上。 RLY-8使用一个STM32芯片做主控。支持两种供电方式:外接电源或者PoE网口供电( PoE)。PoE供电意味着只需要连接一根网线即可工作,不必外接电源,减少额外的连线。此外你可以通过RS485总线或者TCP/IP去访问并控制继电器。对应的RS485和JSON通信协议已全部开源,您可以直接访问。 这款继电器适用于:家居装修、酒店宾馆、商场厂房等需要自动远程控制电源开关的场景,网络继电器能方便集中管理供电。

PoE的兼容性问题: 不是所有的PoE交换机都能完美兼容供电,此外使用PoE供电时请搭配高质量网线保证供电稳定与安全 我们已经通过了测试的PoE交换机为

ONV POE31004P

Tenda TEF1008P

有客户报告,远程供电功能对这些PoE交换机失败:

TP-LINK TL-SG3424P 24-Port Gigabit L2 Managed PoE Switch

100-POE4 Industrial Midspan Power Injector

网络地址兼容性问题:

继电器只在192.168.1.1网关,255.255.255.0子网掩码的环境下测试可以稳定使用,在其它网段和复杂网络环境下有可能无法识别网络。

产品参数

外接供电: 7~23VDC
PoE供电: 44~57V DC
继电器数量: 8
数据通信接口: Ethernet/RS485
网络配置: 支持DHCP动态地址/静态IP地址分配
产品功耗: 3.5W (MAX)
控制端: 277VAC-10A/125VAC-12A
控制方式: 支持RS485端口控制
支持TCP/IP上位机控制(Windows)
出厂设置: IP:192.168.1.10 (端口号:2000)
尺寸: 90mm * 144mm *40 mm
重量: 530g

使用教程

本教材将教会你简单的配置与使用该控制器,更多功能及使用方法请参照使用手册RS485和JSON通信协议

本产品固件已经升级,当前固件版本已经支持 Modbus RTU 协议、HTTP-POST请求等 更多功能及使用方法请参照使用手册Modbus RTU 和 HTTP-POST 通信协议

准备

:#RLY-8-PoE-RS485继电器 x1

:#7-23V稳压直流电源 x1

:#PC机 x1

:#RS485转USB线 x1

:#交换机或路由器 x1

:#RLY-8-PoE-RS485继电器 x1

:#PC机 x1

:#RS485转USB线 x1

:#PoE交换机 x1

:#支持PoE的网线 x1

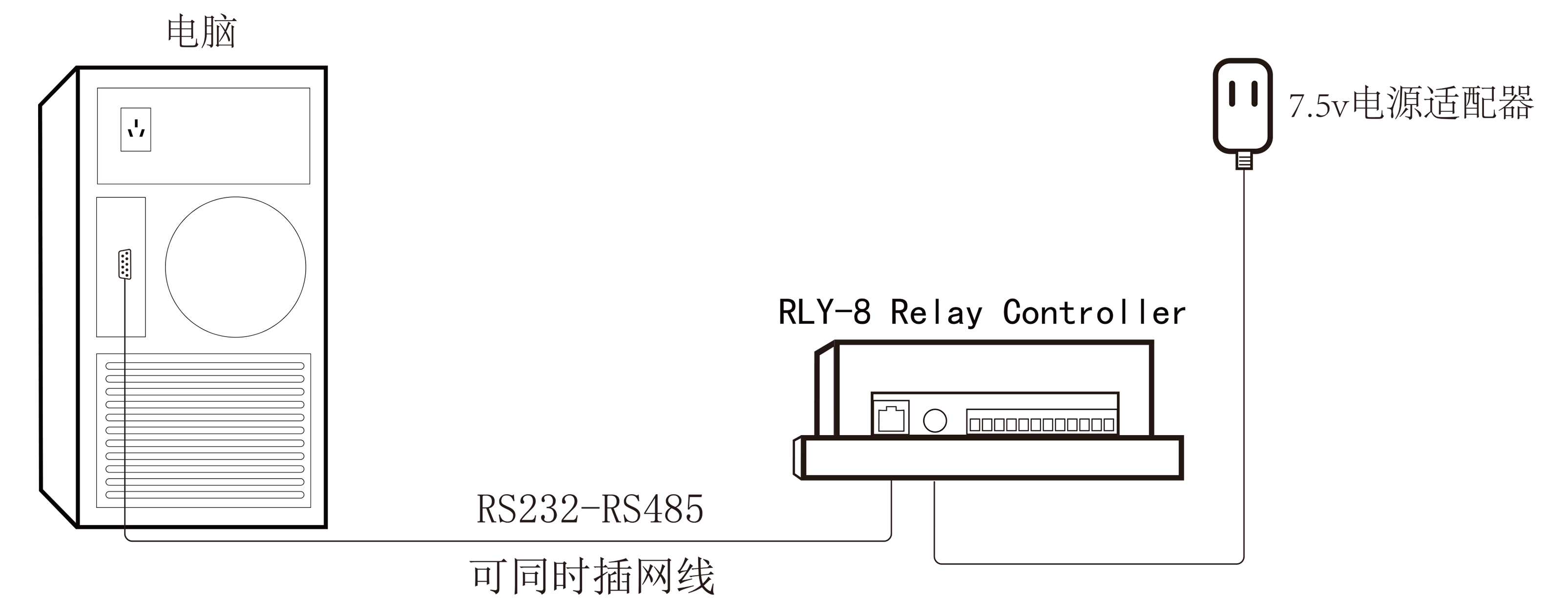

几种典型硬件连接方式

我们有两种连接方式,一种是通过网线,一种是通过485总线,当然两者一起连也可以一起控制。 初次使用建议先连接RS485设置参数

RLY-8可以直接与路由器相连接,为了方便初始配置,RLY-8会出厂启用DHCP模式。设置参数完毕之后可切换到静态IP地址。PoE供电和RS485通信请参考与PC端连接方式

DHCP功能不稳定,如果开机5分钟仍然无法使用,请拔下网线使用RS485设置IP地址后再使用。

注意:RLY-8通过网线与PC直连时,由于常见操作系统默认无DHCP服务端,需要手动将电脑和继电器设为固定IP,电脑做网关的模式。参考教程两台电脑如何直接用一根网线传数据

上位机控制POE继电器

1.下载上位机软件并打开

选择网络,再选择Network Control按钮,进入网络控制界面

**注意**:该继电器启动网络功能速度慢,请耐心等待出现网络列表,如果几分钟后仍未出现请检查网络设置

通过网络控制POE继电器

1.如果需要修改名,点击Change Name按钮,填写好需要修改的名字,然后点击旁边的Yes按钮,弹出提示框,界面关闭,继电器模块重启,让设置生效,退回主界面等待新设备连接。 2.如果需要修改网络设置,点击Change IP按钮,填写好需要修改的网络设置,然后点击旁边的Yes按钮,弹出提示框,界面关闭,继电器模块重启,让设置生效,退回主界面等待新设备连接。 3.如果需要修改串口设置,点击Change按钮,填写好需要的串口信息,然后点击Yes按钮完成修改。 4.如果需要修改DHCP设置,点击对应的Change按钮,选择开启/关闭,然后点击旁边的Yes按钮完成修改,建议修改后点击Get Status按钮显示最新获取的IP地址。 5.如果需要控制继电器的开启和关闭,点击红线圈内的按钮,控制各自对应的继电器,绿色表示处于开启状态,红色表示处于关闭状态,建议先点击Get Status按钮获取当前状态。

通过485控制POE继电器

1.用USB转RS485转接线连接设备之后,即可直接控制。 2.打开设备管理器查看设备对应的COM口,点击Open Com按钮,选择COM口,如果连接有继电器模块,则会自动识别其波特率和地址,打开COM口之后就可以进入手动模式,可以控制多个继电器模块。 3.其余的功能选项和通过网络控制继电器操作一样。

复位及恢复出厂设置

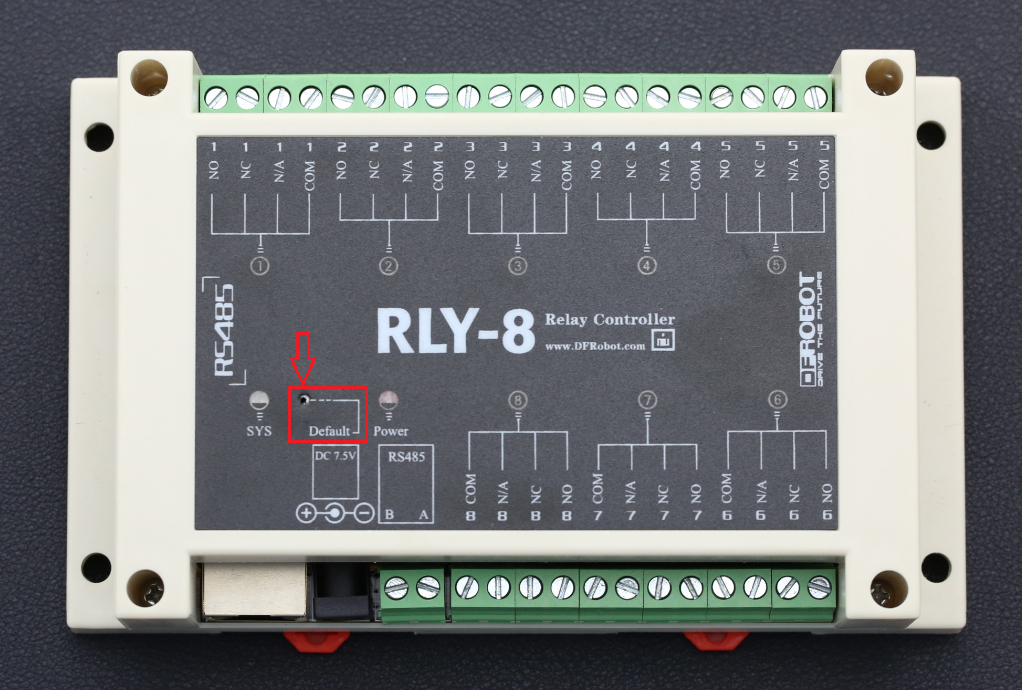

在设备正面有一个标注为Default的小孔,下方有一个隐蔽的Reset按钮,请用别针或者其他尖锐物体插入小孔,一直按住,这时指示灯开始闪烁,等指示灯停止闪烁,一直亮起,表示恢复出厂成功。

结果

疑难解答

还没有客户对此产品有任何问题,欢迎通过qq或者论坛联系我们!

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖!
