DC-DC降压

简介

该电源管理模块是一块小体积的降压模块。我们知道,电源管理模块在多数项目应用中是至关重要的一部分。比如机械臂,蜘蛛机器人,大电流电机控制等都需要一个稳定的电源管理模块。

与市面许多类似的降压模块相比我们的这块降压模块的独特之处在于:

  1. 两路电压输出通道(通过开关切换)
  2. 输入端给出了2个5.08mm的接线端子,您可以选择其中一个端子作为该电源管理模块的电压输入,另一端则可以作为该电压的输出给电机驱动模块或其他模块供电
  3. 输出端给出了3种最常用的接头,便于接线

另外我们为该模块选择了高品质的降压芯片GS2678,您可以通过模块上的自锁按键开启或关闭它的功能。

注意:

输入电压不要超过25V,否则可能会烧坏芯片或降低板子寿命

输入电压需大于输出电压

如果输出功率大于25W建议加上散热片

技术规格

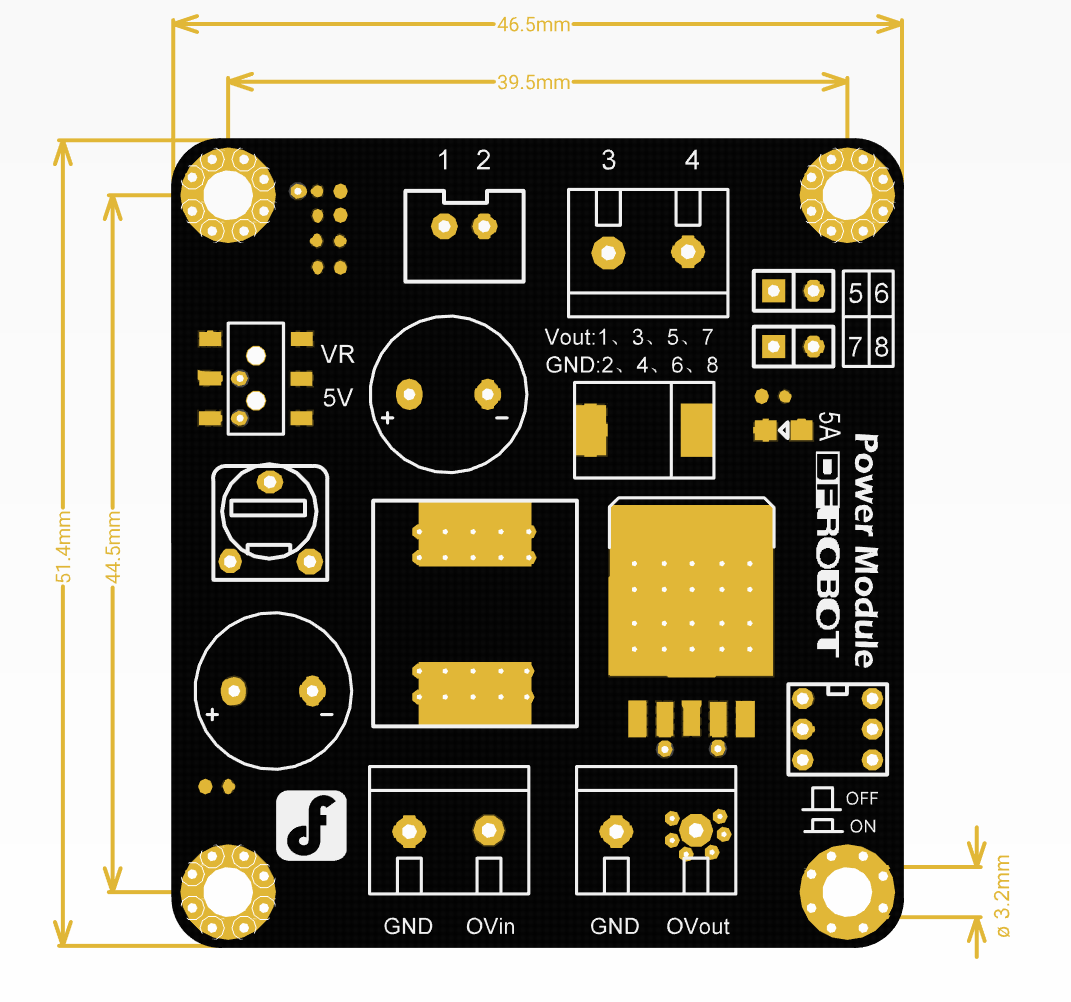

管脚定义


疑难解答

更多问题及有趣的应用,请访问论坛
