简介

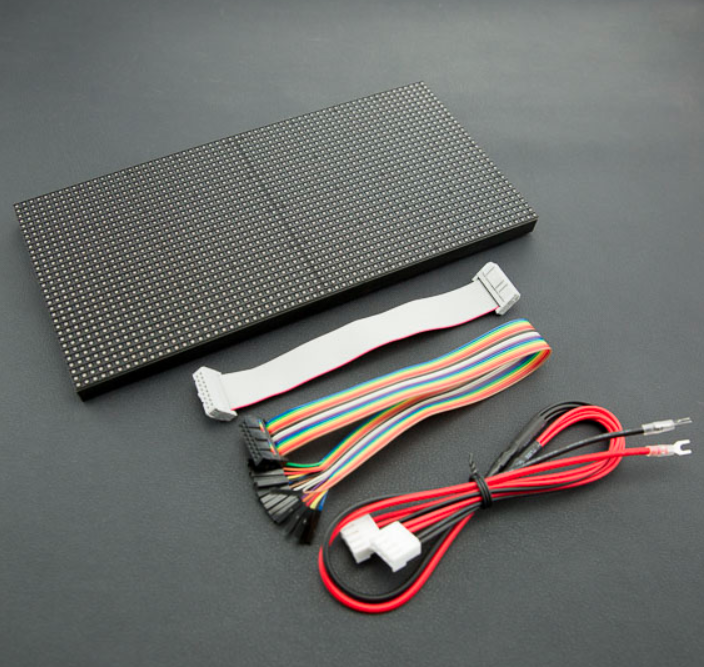

想过要把黄浦江边正旦国际大厦的广告牌搬回家吗？现在，64 x 32 square RGB LED matrix panel可以帮你实现。这些面板常被用在一些广告墙，显示屏上。在大街小巷，我们都可以看到路边播放动画或短片的广告牌。想想是不是很酷呢?我们把它从工厂带来了这里。

这个版本的LED 面板，不能用常规的Uno来驱动，因为它太大了！可以用mega，树莓派或者其他的设备来驱动这块RGB面板，因为有足够的RAM.它还是一款全彩、高亮度、寿命长、色彩纯正、无污染LED显示模组，室内室外均可使用，安全稳定，模块之间不会相互挤压变形，恶劣环境下也可以正常使用。

该面板由2048个RGB led按照64X32网格组成。背后，有两个IDC 连接器，一个输入，一个输出；12个16位锁存可以让你以1/16扫描驱动显示屏。面板需要用到13个IO 引脚（6个数据位，7个控制位），一个5V，输出高达4A的电源。更多资料请参考教程。

技术规格

• 驱动电压：DC 5V
• 平均功耗：小于500W/㎡
• 最大功耗：小于1000w/㎡
• 模组像素：64*32=2048 点
• 可视角度水平：≧160°
• 控制方式：同步控制
• 驱动方式：1/16扫描
• 换幁频率：≧60Hz
• 白平衡亮度：≧1200cd/㎡
• 刷新频率：≧300Hz
• 像素间距：4mm
• 模组尺寸：125mm*250mm
• 模组厚度：11mm

引脚说明

**注意：**DATA-IN和ADTA-OUT引脚顺序一样，POWER电源供电5V

DATA-IN and DATA-OUT

POWER

使用教程

按照引脚说明连接好硬件，并下载样例代码到MEGA中，即可看到漂亮的显示效果。

准备

• 硬件
  • 1 x MEGA控制板
  • 1 x DFR0460
  • 若干 杜邦线
• 软件
  • Arduino IDE （版本要求：1.6.8）， 点击下载Arduino IDE

接线图

16P排线接口对应图

样例代码

点击下载库文件Adafruit-GFX. RGB-matrix-Panel.Adafruit_BusIO.如何安装库？

    /***************************************************
    *
    *NOTE THIS CAN ONLY BE USED ON A MEGA! NOT ENOUGH RAM ON UNO!
    *
    ***************************************************
    * 64x32 RGB LED Matrix - 4mm pitch
    * ****************************************************
    * testshapes demo for RGBmatrixPanel library.
    * Demonstrates the drawing abilities of the RGBmatrixPanel library.
    * For 32x64 RGB LED matrix.

    * @author lg.gang(lg.gang@qq.com)
    * @version  V1.0
    * @date  2016-9-6

    * GNU Lesser General Public License.
    * See <http://www.gnu.org/licenses/> for details.
    * All above must be included in any redistribution
    * ****************************************************/
    #include <Adafruit_GFX.h>   // Core graphics library
    #include <RGBmatrixPanel.h> // Hardware-specific library

    #define CLK 11
    #define OE  9
    #define LAT 10

    #define A   A0
    #define B   A1
    #define C   A2
    #define D   A3

    RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false, 64);

    void setup() {
      delay(1000);
      matrix.begin();

    }

    void loop() {

      // draw a pixel in solid white
      matrix.drawPixel(0, 0, matrix.Color333(7, 7, 7));
      delay(5000);

      // fix the screen with green
      matrix.fillRect(0, 0, matrix.width(), matrix.height(), matrix.Color333(0, 7, 0));
      delay(5000);

      // fix the screen with white
      matrix.fillRect(0, 0, matrix.width(), matrix.height(), matrix.Color333(7, 7, 7));
      delay(5000);

      // fix the screen with red
      matrix.fillRect(0, 0, matrix.width(), matrix.height(), matrix.Color333(7, 0, 0));
      delay(5000);

      // fix the screen with blue
      matrix.fillRect(0, 0, matrix.width(), matrix.height(), matrix.Color333(0, 0, 7));
      delay(5000);
     // fill the screen with 'black'
      matrix.fillScreen(matrix.Color333(0, 0, 0));

      // draw a box in yellow
      matrix.drawRect(0, 0, matrix.width(), matrix.height(), matrix.Color333(7, 7, 0));
      delay(5000);

      // draw a box in fuchsia
      matrix.drawRect(5, 5, 53, 23, matrix.Color333(7, 0, 7));
      delay(5000);

      // draw a box in yellow
      matrix.drawRect(10, 10, 43, 13, matrix.Color333(7, 1, 3));
      delay(5000);

      // draw an 'X' in red
      matrix.drawLine(0, 0, matrix.width()-1, matrix.height()-1, matrix.Color333(7, 0, 0));
      matrix.drawLine(matrix.width()-1, 0, 0, matrix.height()-1, matrix.Color333(7, 0, 0));
      delay(5000);

      // draw a blue circle
      matrix.drawCircle(10, 10, 10, matrix.Color333(0, 0, 7));
      delay(5000);

      // fill a violet circle
      matrix.fillCircle(40, 21, 10, matrix.Color333(7, 0, 7));
      delay(5000);

       // fill the screen with 'black'
      matrix.fillScreen(matrix.Color333(0, 0, 0));

      // draw some text!
      matrix.setTextSize(1);     // size 1 == 8 pixels high
      matrix.setTextWrap(false); // Don't wrap at end of line - will do ourselves
      matrix.setCursor(3, 0);  // start at top left, with 3 pixel of spacing
      uint8_t w = 0;
      char *str = "Welcome ToDFROBOT";
      for (w=0; w<10; w++) {
        matrix.setTextColor(Wheel(w));
        matrix.print(str[w]);
      }

      matrix.setCursor(13, 8);    // next line
      for (w=10; w<17; w++) {
        matrix.setTextColor(Wheel(w));
        matrix.print(str[w]);
      }
      matrix.println();
      matrix.setCursor(2, 16);
      matrix.setTextColor(matrix.Color333(7,7,7));
      matrix.println("I'm always");

      // print each letter with a rainbow color
      matrix.setCursor(3, 24);
      matrix.setTextColor(matrix.Color333(7,0,0));
      matrix.print('B');
      matrix.setTextColor(matrix.Color333(7,4,0));
      matrix.print('y');
      matrix.setTextColor(matrix.Color333(7,7,0));
      matrix.print(' ');
      matrix.setTextColor(matrix.Color333(4,7,0));
      matrix.print('U');
      matrix.setTextColor(matrix.Color333(0,7,0));
      matrix.print(' ');
      matrix.setTextColor(matrix.Color333(0,7,7));
      matrix.print("S");
      matrix.setTextColor(matrix.Color333(0,4,7));
      matrix.print('i');
      matrix.setTextColor(matrix.Color333(0,0,7));
      matrix.print('d');
      matrix.setTextColor(matrix.Color333(4,0,7));
      matrix.print("e");
      matrix.setTextColor(matrix.Color333(7,0,4));
      matrix.println("!");
      delay(50000);


    }

    // Input a value 0 to 24 to get a color value.
    // The colours are a transition r - g - b - back to r.
    uint16_t Wheel(byte WheelPos) {
      if(WheelPos < 8) {
       return matrix.Color333(7 - WheelPos, WheelPos, 0);
      } else if(WheelPos < 16) {
       WheelPos -= 8;
       return matrix.Color333(0, 7-WheelPos, WheelPos);
      } else {
       WheelPos -= 16;
       return matrix.Color333(0, WheelPos, 7 - WheelPos);
      }
    }

结果

LED模组会轮流显示：一个白点、全屏绿色、全屏白色、全屏红色、一个黄色的矩形框、一个紫红色的矩形框、一个黄色的矩形框、一个红色的X、一个蓝色的圆、一个填充紫圆、欢迎字

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
