FireBeetle Board-ESP32-E

1. FireBeetle BK7252 产品简介

FireBeetle BK7252 是一款使用 Beken BK7252 MCU 作为主控芯片的开发板，它是专为 音视频 IoT 设计。
它支持**WIFI并具有体积小巧、超低功耗、板载充电电路、接口易用等特性。可灵活的用于家庭物联网改装、工业物联网改装、可穿戴设备**等等。
它的 WIFI 库 完全兼容火爆的 ESP32 网络框架，意味着您可以很轻松的移植 ESP32 平台的应用。

通过和**IFTTT等物联网平台**的连接，你可轻松制作出你独有的特色物联网智能家居系统。

2. FireBeetle系列是什么

FireBeetle是一个高性能且更mini的Arduino开源开发板系列，现在FireBeetle不仅完全兼容arduino的开发环境，并且拥有更丰富的软硬件资源,它将支持makecode、Mind+、pinpong、MicroPython的开发环境（即将完善），无论是图形化编程、C语言、python编程还是JS编程都可以随心所欲的操作硬件。

它是如此的灵活并且开源，我们为您提供了最简单的编程方式！最详细的教程资料！上千种易用的Gravity外设！无论您是学生、电子爱好者、艺术家或者设计师，它都将是您开启电子世界的最佳伙伴，不用再面对复杂的电路、烧脑的程序、五花八门的通信协议，使用FireBeetle别再犹豫！成就您的无限可能！

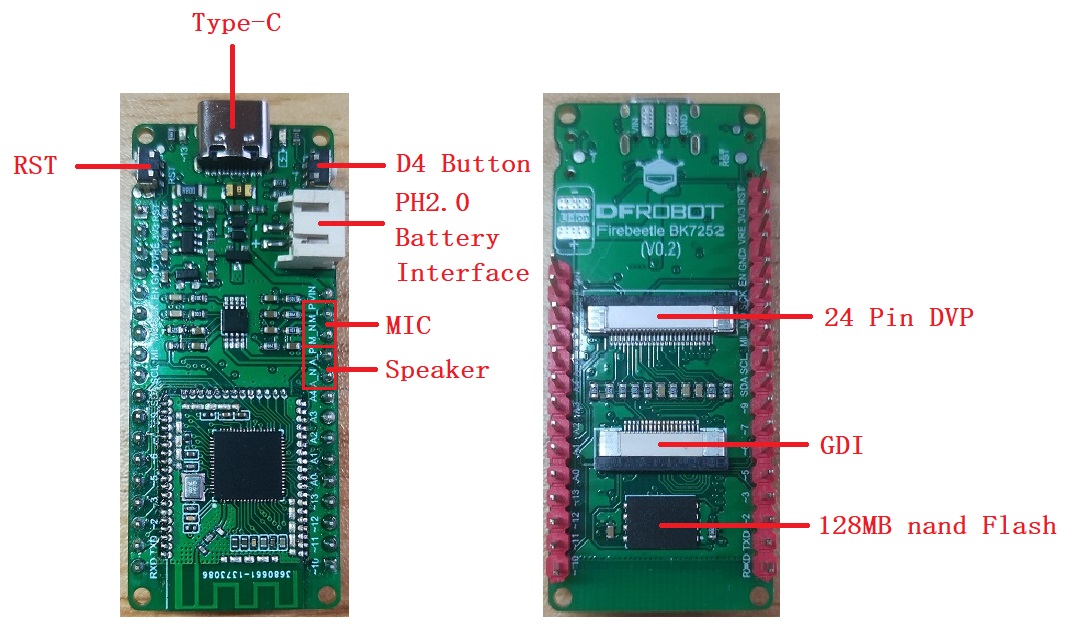

3. 外观、参数及主要性能描述

  • **板态：**DFRobot FireBeetle V2系列兼容

  • 工作电压：3.3V

  • 输入电压：3.3V~5.5V

  • 支持低功耗：10uA

  • 支持最大放电电流：600mA@3.3V LDO

  • 支持最大充电电流：500mA

  • Type-C： USB接口：4.75v-5.5v，支持 USB 充电

  • PH2.0锂电池接口：3.5-4.2v

  • 工作温度：-40℃~+85℃

  • 模块尺寸：25.4 × 60(mm)

  • 安装孔尺寸：M2安装孔 孔径2.0mm

    • MCU 主频：180MHz

    • RAM：512 KB

    • 片内 Flash：2 MB

    • LED灯：使用 D13 引脚控制的LED灯

    • 充电指示灯：指示充电方式的红色LED，通过三种方式指示充电状态：1、充满电或未充电时熄灭2、充电时常亮3、USB供电，未连接锂电池时高频闪烁

    • RST复位引脚：单击复位按钮，将程序复位

    • 按钮：连接 D4 的按钮

    • WiFi连接：支持 WiFi 协议 802.11 b/g/n，支持 AP 和 STA 两种模式

    • GDI 显示接口：DFRobot专用显示屏接口，详情后文GDI显示接口

    • DVP 摄像头接口：24 Pin DVP 摄像头接口，支持摄像头型号：OV7670

    • nand flash：板载 128MB nand flash，SDIO 接口连接，传输速率高达 350 KB/s、

    • MIC 接口：板载录音电路，连接 MIC 即可录音

    • SPK 接口：板载功放电路，连接 喇叭 即可放音

4. 引脚布局

5. 使用教程

5. 概述

5.1 Power

  • GND：这是所有电源和逻辑的公共接地
  • VCC：这是 USB / 锂电池 输入的正电压（5V-USB 供电时输出USB电压， 3.7V 锂电池供电时输出电池电压）
  • 3V3：这是 3.3V 稳压器的输出，可以提供 500mA 峰值

5.2 Control

  • RST - 与 ESP32 的复位引脚相连，可将程序复位
  • EN - 这是3.3V稳压器的使能引脚。它已上拉，因此接地能够禁用 3.3V 稳压器

5.3 GPIO

  • D2至D13-这些都是通用引脚，通常我们将其当作数字引脚使用，也可以使用其复用功能。
  • A0至A4-这些都是模拟输入引脚,其中A0-A3仅能作为输入引脚使用。
  • SDA -I2C（线）数据引脚。
  • SCL -I2C（线）时钟引脚。
  • SCK / MOSI / MISO-这些是硬件SPI引脚，您可以将它们用作日常的GPIO引脚（但建议使其保持空闲状态，因为它们最适合用于高速SPI硬件）。

5.4 UART

BK7252 有 1 个 UART 端口, 其中UART0用于与PC通信

串口名 Arduino TX RX
UART0 Serial D0 D1

6. 使用教程

6.1 首次使用

当您首次使用 FireBeetle BK7252 开发板，您需要了解以下步骤：

  1. 添加 IDE 中的 json 链接
  2. 下载主控的核心 SDK
  3. 选择开发板以及串口
  4. 打开示例程序并烧录
  5. 了解串口监视器

  • Arduino IDE 编译环境配置

    • 打开Arduino IDE，点击 File -> Preferences，如下图所示：

    • 在新打开的界面中，点击如下图红色圆圈中的按钮


      将如下链接地址复制到新弹出的对话框中:https://downloadcd.dfrobot.com.cn/FireBeetle/package_DFRobot_index.jsonstep 3
      点击 OK

    • 更新板卡，打开 Tools -> Board -> Boards Manager...，如下图所示：

    step 4

    Boards Manager会自动更新板卡，如下图所示：step 5
    更新完成后，会在列表中看到 FireBeetle-BK7252 主板，点击安装：

    安装完成后，列表会显示已经安装 FireBeetle-BK7252 主板，如下图所示：

6.2 连接电脑

FireBeetle-BK7252 支持 USB Host，通过 Type-C 数据线连接在电脑上时，会同时弹出两个设备。分别是：一个串口设备；一个 U 盘。

串口设备与 Arduino 的其他主控板是一样的，主要用来烧录程序和串口通信（比如查看串口打印）。

U 盘作为本开发板的特色，因为其板载的 128MB nand flash，可以弹出大小在 118MB 左右的空 U 盘，可以用来存储数据、音频文件、照片等。U 盘的第一次使用需要对其进行格式化。弹出 U 盘后，同时会弹出格式化串口，点击确定即可对 U 盘格式化。U 盘的传输速率可以达到 350 KB/s。

串口设备的优先级要高于 U 盘，这意味当您在烧录、reset等过程中 U 盘会被强制弹出，等开发板准备就绪后会重新弹出。在烧录过程中请不要读取或写入文件到 U 盘，容易造成数据丢失。串口在使用的过程中，比如在串口打印时，尽量不要使用 U 盘，因为 此时 U 盘的性能会降低很多，也有可能导致数据丢失的情况。

请不要在电脑端和开发板端同时对 U 盘内的同一个文件进行操作，容易造成开发板死机或数据丢失。

6.3 Blink

如果这是您第一次接触 arduino，此例程将是您的第一个程序。

烧录此程序您将看到 LED 规律闪烁，FireBeetle Board-BK7252 默认 Blink 灯连接到 D13。

  • 选择主板与端口

  • 点击 Tools -> Board，选择 FireBeetle-BK7252
  • 点击 Port 选择对应的串口

  • 编写程序

    // the setup function runs once when you press reset or power the board
    void setup() {
      // initialize digital pin LED_BUILTIN as an output.
      pinMode(LED_BUILTIN, OUTPUT);
    }

    // the loop function runs over and over again forever
    void loop() {
      digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
      delay(1000);                       // wait for a second
      digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
      delay(1000);                       // wait for a second
    }
  • 将以上程序粘贴到程序框中
  • 点击箭头等待程序编译并烧录至开发板

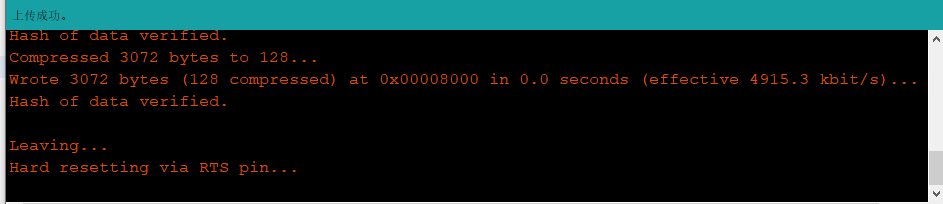

烧录成功

  • 如图所示及烧录成功

6.4 WiFi 使用示例

FireBeetle-BK7252 具有 WiFi 功能，以下示例使用 BK7252 创建了一个 WiFi 服务器，使用客户端连接到该服务器，遥控 LED 的亮灭

/*
  WiFiAccessPoint.ino 创建了一个wifi热点并提供了一个web服务

  Steps:
  1. 连接到这个wifi "yourAp"
  2. 访问 http://192.168.4.1/H 来开灯或者访问http://192.168.4.1/L 来关灯
     OR
     Run raw TCP "GET /H" and "GET /L" on PuTTY terminal with 192.168.4.1 as IP address and 80 as port
*/

#include <WiFi.h>
#include <WiFiClient.h>
#include <WiFiAP.h>


// 设置你的wifi与密码
const char *ssid = "your wifi ssid";
const char *password = "your wifi password";

WiFiServer server(80);

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);//将LED引脚设置为输出模式
  Serial.begin(115200);
  Serial.println();
  Serial.println("Configuring access point...");

  // 配置wifi以及获取IP地址.
  WiFi.softAP(ssid, password);
  IPAddress myIP = WiFi.softAPIP();
  Serial.print("AP IP address: ");
  Serial.println(myIP);
  server.begin();

  Serial.println("Server started");
}

void loop() {
  WiFiClient client = server.available();   // listen for incoming clients

  if (client) {                             // if you get a client,
    Serial.println("New Client.");           // print a message out the serial port
    String currentLine = "";                // make a String to hold incoming data from the client
    while (client.connected()) {            // loop while the client's connected
      if (client.available()) {             // if there's bytes to read from the client,
        char c = client.read();             // read a byte, then
        Serial.write(c);                    // print it out the serial monitor
        if (c == '\n') {                    // if the byte is a newline character

          // if the current line is blank, you got two newline characters in a row.
          // that's the end of the client HTTP request, so send a response:
          if (currentLine.length() == 0) {
            // HTTP headers always start with a response code (e.g. HTTP/1.1 200 OK)
            // and a content-type so the client knows what's coming, then a blank line:
            client.println("HTTP/1.1 200 OK");
            client.println("Content-type:text/html");
            client.println();

            // the content of the HTTP response follows the header:
            client.print("Click <a href=\"/H\">here</a> to turn ON the LED.<br>");
            client.print("Click <a href=\"/L\">here</a> to turn OFF the LED.<br>");

            // The HTTP response ends with another blank line:
            client.println();
            // break out of the while loop:
            break;
          } else {    // if you got a newline, then clear currentLine:
            currentLine = "";
          }
        } else if (c != '\r') {  // if you got anything else but a carriage return character,
          currentLine += c;      // add it to the end of the currentLine
        }

        // Check to see if the client request was "GET /H" or "GET /L":
        if (currentLine.endsWith("GET /H")) {
          digitalWrite(LED_BUILTIN, HIGH);               // GET /H turns the LED on
        }
        if (currentLine.endsWith("GET /L")) {
          digitalWrite(LED_BUILTIN, LOW);                // GET /L turns the LED off
        }
      }
    }
    // close the connection:
    client.stop();
    Serial.println("Client Disconnected.");
  }
}

结果

使用手机连接该wifi,通过浏览器访问192.168.4.1，如图所示显示ip地址为192.168.4.1，服务已开启


使用浏览器访问该ip地址得到如下图所示



尝试分别点击链接控制LED吧

成员函数

  • begin()

    说明:wifi模块初始化

  • softAP(ssid,password)

    说明:将WiFi配置为AP模式,并设置名称以及密码

    参数:

    • ssid:AP模式的wifi名字
    • password:ap模式的wifi密码

  • disconnect()

    说明:断开客户端连接

  • connect()

    说明:客户端连接

  • read()

    说明:
    读取wifi接受到的数据

  • write()

    说明：通过wifi发送数据

6.5 录音

BK7252 板载录音电路，留出的录音接口引脚为 M_N 和 M_P，无需额外电路，直接连接 mic 即可使用。录音后，录音文件会存放在板载的 nand flash 内部。

#include <SD.h>
#include "DFRobot_Audio.h"

enum Status{
    ePrepare,
    eRecording,
    eStop
}eState=ePrepare;
const char *state[]={
  "ePrepare",
  "eRecording",
  "eStop"
};

DFRobot_Audio audio;

void setup(){
  Serial.begin(115200);
  while(!Serial);
  Serial.print("Initializing SD Card device...");
  if(!SD.begin()){
      Serial.println("initialization failed!");
      return;
  }
  Serial.println("initialization done.");
  Serial.print("Initializing Audio device...");
  if(!audio.begin(SD)){
      Serial.println("initialization failed!");
      return;
  }
  Serial.println("initialization done.");

  audio.initRecorder(RECORD_SAMPLERATE_8000_HZ);
  audio.record("/record.wav");
  Serial.println("Ready to record");
}
char cmd;
void loop(){
  while(!Serial.available());
  while(Serial.available()){
      char c = Serial.read();
      if(c == '\r' || c == '\n') continue;
      cmd = c;
  }
  Serial.print("command = ");Serial.println(cmd);
  switch(cmd){
      case 'b':
          if(audio.recorderControl(RECORD_BEGIN) == RECORD_CODE_SUCESS){
              Serial.println("Recording");
          }
          break;
      case 's':
          audio.recorderControl(RECORD_STOP);
          Serial.println("Stop and save data.");
          break;
       case 'p':
       Serial.println("Playing record audio.")
       audio.playMusic("/record.wav");
       break;
  }

}

结果

成员函数

  • DFRobot_Audio audio：

    说明：实力化一个音频的对象

  • void initRecorder(uint32_t sampleRate = 8000);

    说明：初始化

  • *void record(const char Filename);

说明：录音，并保存文件

参数：Filename 录音文件名，是wav格式的音乐文件名

  • uint8_t recorderControl(uint8_t cmd);

    说明：录音控制

    参数：cmd 控制命令，RECORD_BEGIN：开始录音；RECORD_STOP：结束录音

6.6 放音

BK7252 板载功放电路，留出的功放接口引脚为 A_N 和 A_P，无需额外电路，直接连接功放喇叭即可使用。可以从板载的 nand flash 内部读取音乐并播放。目前支持的音频格式为 WAV。也可通过 wifi 网络播放流媒体音乐。

/*!
 * @file playmusic.ino
 * @brief Play the music named test.wav,test.mp3,test.pcm
 * @n  运行此demo之前, 需在SD卡的中存放名为test.wav,test.mp3,test.pcm 3首歌曲。
 *
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author [Arya](xue.peng@dfrobot.com)
 * @version  V1.0
 * @date  2020-09-16
 * @get from https://www.dfrobot.com
 * @url
 */
#include <SD.h>
#include "DFRobot_Audio.h"

DFRobot_Audio audio;
//打印进度条 0x4033A8----0x403381
void setup(){
  Serial.begin(115200);
  while(!Serial);
  Serial.print("Initializing SD Card device...");
  if(!SD.begin()){
      Serial.println("initialization failed!");
      return;
  }
  Serial.println("initialization done.");
  Serial.print("Initializing Audio device...");
  if(!audio.begin(SD)){
      Serial.println("initialization failed!");
      return;
  }
  Serial.println("initialization done.");

  Serial.println("Set Speakers Volume from 0 to 99: 80");
  audio.setSpeakersVolume(40);

  Serial.println("Play music: test.wav");
  audio.playMusic("test.mp3");
  printMusicInformation();

  Serial.println("Play music: test.mp3");
  audio.playMusic("test.wav");
  printMusicInformation();

  Serial.println("Play music: test.pcm");
  audio.playMusic("test.pcm");
  printMusicInformation();
}


void loop(){

}

void printMusicInformation(){
  const char *state[] ={
        "STOPPED",
        "PLAYING",
        "PAUSED"
  };
  int dur,intel,intel2, i = 0;
  int base = 0, base1 = 0;
  char timeStr[6];
  Serial.println("Dump status:");
  Serial.print("\tStatus: ");Serial.println(state[audio.getPlayerState()]);
  if(audio.getPlayerState() != STOPPED){
      Serial.print("\tUrl: ");Serial.println(audio.getMusicUrl());
      Serial.print("\tvolume: ");Serial.println(audio.getSpeakersVolume());
      dur = audio.getMusicDuration(timeStr);
      intel = dur/100 + (dur%100 ? 1: 0);
      intel2 = dur%100;
      Serial.print("\tDuration: ");Serial.println(timeStr);
      Serial.print("\tPosition: ");
      while(audio.getPlayerState() != STOPPED){
          if((base + (i-base1)*intel) <= audio.getPlayPosition()){
              Serial.write(0x4033A8);Serial.write(0x403381);
              if(i == intel2){
                  //i = 0;
                  base1 = intel2;
                  base = intel2 * intel;
                  intel -= (dur%100 ? 1: 0);
              }
              i++;
          }
      }
      Serial.print(i);
      for(;i < 100; i++){
          Serial.write(0x4033A8);Serial.write(0x403381);
      }
  }
  Serial.println("\n");
}

结果

成员函数

  • void initPlayer();

    说明：初始化

  • *void setPlayListPath(const char dirpath);

    说明：设置播放列表路径

    参数：dirpath 音乐文件名

  • const char getPlayListPath();*

    说明：获取播放列表路径

    返回值：返回播放列表的名字

  • bool updateMusicList();

    说明：更新音乐列表，该操作会清空已有的音乐播放列表

  • **void getMusicListIndexAndNum(uint8_t num, uint8_t index = NULL);

    说明：获取音乐播放列表中index所在的位置的音乐名字

    参数：num 音乐列表中所有音乐的数目

    参数：index 选中音乐所在音乐列表的位置

  • *const char getMusicNameFromMusicList(int index);

    说明：获取音乐播放列表中index所在的位置的音乐名字

    参数：index 音乐列表中某项音乐的位置

  • void setPlayMode(uint8_t mode = SINGLE);

    说明：设置音乐播放模式

    参数：mode 播放模式 ePlayerMode_t

  • uint8_t getPlayMode();

    说明：获取音乐播放模式

  • *void playMusic(const char Filename);

    说明：播放音乐

    参数：Filename 音乐文件名

    • const char * getMusicUrl();

      说明：获取正在播放的音乐的名字路径

      返回值：返回正在播放的音乐的名字路径，没有播放的音乐则返回NULL

    • *int getMusicDuration(char t = NULL);

      • 说明：获取当前播放音乐的时间
      • 参数：t 以00:00的方式显示歌曲时间
      • 返回值：返回音乐播放的时间，单位s

    • *int getPlayPosition(char t = NULL);

      • 说明：获取当前音乐播放位置
      • 参数：t 以00:00的方式显示当前歌曲播放到那个位置
      • 返回值：返回当前播放歌曲的播放位置

    • void setSpeakersVolume(uint8_t volume);

      • 说明：设置扬声器音量
      • 参数：volume 音量，范围0~99

    • uint8_t getSpeakersVolume();

      • 说明：获取扬声器音量
      • 参数：返回扬声器音量

    • void playerControl(ePlayerCmd_t cmd);

      • 说明：播放音乐控制
      • 参数：cmd 控制命令
      • 参数：second 录音多少秒

    • void setPlaybackProgress(uint32_t second);

      • 说明：设置音乐播放进度
      • 参数：second 从第几秒开始播放，单位秒

    • uint8_t getPlayerState();

      • 说明：获取播放器状态
      • 返回值：返回播放器的状态，0-STOPPED，1-PLAYING，2-PAUSED

7.6 GDI显示接口

FireBeetle Board-ESP32 V4.0

此接口为DFRbot专用GDI显示屏接口，使用18pin-FPC线连接，单线材连接屏幕，为您提供最简捷的屏幕使用方式。
以下是GDI接口使用的引脚列表

FPC PINS FireBeetle M0 PINS Description
VCC 3V3 3.3V
BLK（PWM调光) 12/D13 背光
GND GND GND
SCLK 18/SCK SPI时钟
MOSI 23/MOSI 主机输出，从机输入
MISO 19/MISO 主机输入，从机输出

|DC |25/D2 | 数据/命令
|RES |26/D3 | 复位 |
|CS |14/D6 | TFT片选 |
|SDCS |13/D7 |SD卡片选 |
|FCS |0/D5 |字库|
|TCS |4/D12 |触摸|
|SCL |22/SCL |I2C时钟|
|SDA |21/SDA |I2C数据|
|INT |16/D11 |INT|
|BUSY-TE |17/D10 |防撕裂引脚|
|X1 | NC |自定义引脚1|
|X2 | NC |自定义引脚2|

使用FPC链接屏幕时根据GDL demo配置所需对应的引脚号即可，通常只需要根据不同主控配置三个引脚

支持GDI的显示屏:

#elif defined(ESP32) || defined(ESP8266)
#define TFT_DC  25
#define TFT_CS  14
#define TFT_RST 26

具体使用方式请参考，GDL显示屏wiki:https://wiki.dfrobot.com.cn/_SKU_DFR0664_2.0_240x320_LCD

warning_yellow.png NOTE: 请不要重复使用相关引脚

6.7 摄像头

/*!
 * @file camera.ino
 * @brief take a photo and save jpg file in sdio flash.
 * @n
 *
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author [Arya](xue.peng@dfrobot.com)
 * @version  V1.0
 * @date  2021-2-24
 * @get from https://www.dfrobot.com
 * @url
 */
#include <SD.h>
#include "DFRobot_Audio.h"
#include "Webcam.h"

DFRobot_Audio audio;
Webcam camera;
const int buttonPin = 4;
int flag = 0;
//打印进度条 0x4033A8----0x403381
void setup(){
  pinMode(buttonPin, INPUT_PULLUP);
  Serial.begin(115200);
  while(!Serial);
  Serial.print("Initializing SD Card device...");
  if(!SD.begin()){
      Serial.println("initialization failed!");
      return;
  }
  Serial.println("initialization done.");

  Serial.print("Initializing camera device...");
  if(camera.begin(SD) < 0){
      Serial.println("initialization failed!");
      return;
  }
  Serial.println("initialization done.");

  Serial.print("Initializing Audio device...");
  if(!audio.begin(SD)){
      Serial.println("initialization failed!");
      return;
  }
  Serial.println("initialization done.");

  Serial.println("Set Speakers Volume from 0 to 99: 80");
  audio.setSpeakersVolume(60);

  Serial.println("Ready to take photo");
}


void loop(){
  if(!digitalRead(buttonPin)&&flag==0){  //Press user key to take photo
      while((!digitalRead(buttonPin))){  //Eliminate shaking
          delay(10);
      }
      if(camera.snapshot("/photo1.jpg") < 0){
          Serial.println("take photo1 fail.");
      }else{
          Serial.println("take photo1.");
          audio.playMusic("test.mp3");
          flag=1;
      }
  }
  if(!digitalRead(buttonPin)&&flag==1){  //Press user key to take photo
      while((!digitalRead(buttonPin))){  //Eliminate shaking
          delay(10);
      }
      if(camera.snapshot("/photo2.jpg") < 0){
          Serial.println("take photo1 fail.");
      }else{
          Serial.println("take photo2.");
          audio.playMusic("test.mp3");
          flag=0;
      }
  }
}

结果

成员函数

int begin(SDClass &sd);
/**

  • @brief 摄像头注销
    /
    void end();
    /    *
  • @brief 快照，快速照一张照片
  • @params pictureFilename, 照片文件名，后缀名为.jpg,目前支持.jpg格式的存储
  • @return 初始化成功返回0，否则返回-1
    /
    int snapshot(const char pictureFilename);
    /
  • @brief 设置图片的尺寸
  • @params ppi, 图片尺寸参数，可填PPI_TYPE_QVGA_320_240、PPI_TYPE_QVGA_640_480
    /
    void setPicturePPIType(uint8_t ppi);
    /    *
  • @brief 设置图片帧传输率
  • @params fps, 帧传输率， 可使用EJPEG_TYPE_5FPS/EJPEG_TYPE_10FPS/EJPEG_TYPE_20FPS
    */
    void setFramePerSeconds(uint8_t fps);

/**

  • @brief 启动网络摄像头
    /
    bool enableWebcam();
    /    *
  • @brief 启动网络摄像头
    /
    bool disableWebcam();
    /    *
  • @brief 获取一帧图片的数据
  • @params buf, 存放图像数据
  • @params len, 存放图像数据长度
    */
    void getVideoData(char *buf, char *len);

6.8 sleep模式

在sleep模式下可以将功耗降低至10μA(断开低功耗焊盘)，以下demo将演示定时进入sleep模式

成员函数

7. Arduino基础教程

7.1 GPIO

数字IO

  • digitalRead(pin)
    说明：从指定的数字引脚读取值HIGH或LOW
    参数：

    • pin：您要读取的Arduino引脚号

  • digitalWrite（pin,value）
    说明：将HIGH或LOW值写入数字引脚
    参数：

    • pin：Arduino引脚号。
    • value：HIGH或LOW。

  • pinMode(pin, mode)
    说明：将指定的引脚配置为充当输入或输出
    参数：

    • pin：用于设置模式的Arduino引脚号。
    • mode：INPUT，OUTPUT，或INPUT_PULLUP。

按键控制LED

模拟IO

  • AnalogRead（pin）
    说明：从指定的模拟引脚读取值。
    参数

    • pin：要读取的模拟输入引脚的名称

  • AnalogReference（type）

    说明：配置用于模拟输入的参考电压

    参数：

    • type

  • AnalogWrite（pin，value）

    说明：将模拟值（PWM wave）写入引脚。可用于以不同的亮度点亮LED或以不同的速度驱动电动机。调用之后analogWrite()，该引脚将生成指定占空比的稳 定矩形波，直到同一引脚上的下一次调用analogWrite()（或调用digitalRead()或digitalWrite()）为止

    参数:

    • pin：要写入的Arduino引脚。允许的数据类型：int。

    • value：占空比：在0（始终关闭）和255（始终打开）之间。允许的数据类型：int。

7.2 串口

  • Serial.begin(speed)

    说明：设置以每秒比特数（波特）为单位的串行数据传输的数据速率。要与串行监视器通信，请确保使用其屏幕右下角菜单中列出的波特率之一。

    参数：

    • speed：以每秒位数（波特）为单位。允许的数据类型：long。

  • Serial.available()
    说明：检测串口是否有数据输入

输入

  • Serial.read()

    说明：读取传入的串行数据。

  • Serial.peek()
    说明：返回传入串行数据的下一个字节（字符），而不将其从内部串行缓冲区中删除。

输出

  • Serial.print(）
    说明：串口打印
  • Serial.println()
    说明：串口打印并自动换行

软件串口

  • SoftwareSerial()

运行时间函数

  • micros（）

    说明：返回自Arduino开发板开始运行当前程序以来的微秒数
  • millis（）

    说明：返回自Arduino开发板开始运行当前程序以来经过的毫秒数

延时函数

  • delay（ms）

    说明：

    参数：ms：要暂停的毫秒数。允许的数据类型：unsigned long。

  • delayMicroseconds（us）

    说明：暂停程序一段由参数指定的时间（以微秒为单位）。一毫秒有一千微秒，一秒有一百万微秒。

    参数：us：要暂停的微秒数。允许的数据类型：unsigned int。

7.3 中断

  • attachInterrupt(digitalPinToInterrupt(pin), ISR, mode)

    说明：外部中断

    参数：

  • pin：Arduino引脚号。

  • ISR：发生中断时要调用的ISR；此函数必须不带任何参数，并且不返回任何内容。有时将此功能称为中断服务程序。

  • mode：定义何时触发中断。预定义了四个常数作为有效值：

  • detachInterrupt(digitalPinToInterrupt(pin))
    说明：关闭给定的中断。

    参数：

    • pin:需要禁用的中断引脚

  • interrupts（）

    说明：重新启用中断（在被noInterrupts（）禁用之后。中断允许某些重要任务在后台发生并默认启用。当禁用中断时，某些功能将不起作用，并且传入通信可能会被忽略。可能会稍微破坏代码的时序，但是对于特别关键的代码部分可能会被禁用。

  • noInterrupts（）

    说明：禁用中断（您可以使用来重新启用它们interrupts()）。中断允许某些重要任务在后台发生，并且默认情况下启用。禁用中断时，某些功能将不起作用，并且传入的通信可能会被忽略。但是，中断可能会稍微破坏代码的时序，并且可能会在代码的特别关键的部分将其禁用。

7.4 I2C

I2C主从机与引脚

与串口的一对一通信方式不同,总线通信通常有主机(Master)和从机(Slave)之分。通信时,主机负责启动和终止数据传送,同时还要输出时钟信号;从机会被主机寻址,并且响应主机的通信请求,通信速率的控制由主机完成,主机会通过SCL引脚输出时钟信号供总线上的所有从机使用。同时,I2C是一种半双工通信方式,即总线上的设备通过SDA引脚传输通信数据,数据的发送和接收由主机控制,切换进行。ESP32有两个I2C控制器（也称为端口），负责处理两条I2C总线上的通信。每个I2C控制器都可以作为主机或从机运行。引脚21 默认的SDA, 引脚22是默认的SCL

  • begin(address)

    说明：
    初始化I2C连接,并作为主机或者从机设备加入I2C总线。
    参数：

  • read()

    说明：在主机中,当使用requestFrom()函数发送数据请求信号后,需要使用read()函数来获取数据;在从机中需要使用该函数读取主机发送来的数据。

    参数：

  • available()

    说明:返回接收到的字节数。

    参数：

  • write：()

    **说明:**当为主机状态时,主机将要发送的数据加入发送队列;当为从机状态时机发送数据至发起请求的主机。

    参数：

    • valuc:以单字节发送。
    • string:以一系列字节发送。
    • data:以字节形式发送数组。

  • requestFrom(address，quantity)

    说明：主机向从机发送数据请求信号,使用requestFrom()后,从机端可以使用onRequest()注册一个事件用以响应主机的请求;主机可以通过available()和 read()函数读取这些数据。

    参数：

    • quantity,请求的字节数。
    • address,设备的地址。

  • beginTransmission(address)

    说明：设定传输数据到指定地址的从机设备。随后可以使用write()函数发送数据,并搭配endTransmission(函数结束数据传输。

    参数：

    • address:设备的地址

  • endTransmission

    说明：结束数据传输

    参数：

    • stop：boolean型值,当其值为true时将发送一个停止信息,释放I2C总线，当没有填写 stop参数时,等效使用true;当为 false时,将发送一个重新开始信息﹐并继续保持I2C 总线的有效连接

  • onReceive()
    说明：8. onReceive()
    功能:该函数可在从机端注册一个事件,当从机收到主机发送的数据时即被触发。
    语法:Wire.onReceive( handler
    参数:

    • handler,当从机接收到数据时可被触发的事件。该事件带有一个int型参数(从主机读到的字节数)且没有返回值,如void myHandler(int numBytes)。

  • onRequest(handler)
    说明:注册一个事件,当从机接收到主机的数据请求时即被触发。语法:Wire.onRequest(handler)
    参数:

    • handler,可被触发的事件。该事件不带参数和返回值,如 void myHandler()。

7.5 SPI

SPI引脚

ESP32有四个SPI外设，分别为SPI0、SPI1、HSPI和VSPI。

SPI0是专用于Flash的缓存，ESP32将连接的SPI Flash设备映射到内存中。

SPI1和SPI0 使用相同的硬件线，SPI1用于写入flash芯片。

HSPI和VSPI可以任意使用。

SPI1、HSPI和VSPI共有三条片选线，因此作为SPI主机允许ESP32 至多驱动三个SPI设备。

  • begin()
    说明：初始化SPI通信，调用该函数后,SCK.MOSI,SS引脚将被设置为输出模式,且 SCK和 MOSI引脚被拉低,SS引脚被拉高。

  • end()
    说明：关闭SPI总线通信。

  • setBitOrder()
    说明:设置传输顺序。

  • setBitOrder()
    说明：设置通信时钟。时钟信号由主机产生,从机不用配置。但主机的SPI 时钟频率应该在从机允许的处理速度范围内。

8.进阶教程

8.1 使用SD库

SD类

  • begin(cspin)
    说明:初始化SD卡库和 SD卡。当使用SD.begin()时﹐默认将Arduino SPI的SS引脚连接到SD卡的CS使能选择端;也可以使用begin(cspin)指定一个引脚连接到SD卡的CS使能选择端,但仍需保证 SPI 的SS引脚为输出模式,否则SD卡库将无法运行。
    参数:cspin：连接到SD 卡CS端的Arduino引脚。
    返回值: boolean型值,为 true表示初始化成功;为 false表示初始化失败。

  • exists()
    说明:检查文件或文件夹是否存在于SD卡中。语法:SD. exists( filename)
    参数:
    filename:需要检测的文件名。其中可以包含路径,路径用“/”分隔。
    返回值: boolean型值,为 true表示文件或文件夹存在;为false表示文件或文件夹不存在。

  • open()
    说明:打开SD卡上的一个文件。如果文件不存在,且以写入方式打开,则Arduino会创建一个指定文件名的文件。(所在路径必须事先存在)
    语法:SD.open( filename)SD.open(filename，mode)
    参数:

    filename：需要打开的文件名。其中可以包含路径,路径用“/”分隔。
    mode(可选)：打开文件的方式,默认使用只读方式打开。也可以使用以下两种方式打开文件:
    FILE_READ：只读方式打开文件;FILE_WRITE,写入方式打开文件。
    返回值:返回被打开文件对应的对象﹔如果文件不能打开,则返回false。
    FILE_WRITE,写入方式打开文件。
    返回值:返回被打开文件对应的对象;如果文件不能打开,则返回false。

  • remove()
    说明:从SD卡移除一个文件。如果文件不存在,则函数返回值是不确定的,因此在移除文件之前,最好使用SD. exists(filename)先检测文件是否存在。
    语法:SD. remove( filename)
    参数:
    filename,需要移除的文件名。其中可以包含路径,路径用“!”分隔。
    返回值: boolean型值,为true表示文件移除成功;为false表示文件移除失败。

  • mkdir(filename)
    说明:创建文件夹。
    参数:

    • filename,需要创建的文件夹名。其中可以包含路径,路径用“/”分隔。返回值: boolean型值,为 true表示创建成功;为false表示创建失败。

  • rmdir(filename)
    说明:移除文件夹。被移除的文件夹必须是空的。语法:SD.rmdir( filename)
    参数:

    • filename,需要移除的文件夹名。其中可以包含路径,路径用“/”分隔。
      返回值 : boolean型值,为 true表示移除成功;为false表示移除失败。

File类

File类提供了读/写文件的功能,该类的功能与之前使用的串口相关函数的功能非常类似。其成员函数如下。

  • available(）
    说明:检查当前文件中可读数据的字节数。语法:file. available()
    参数:

    • file:一个 File类型的对象。返回值:可用字节数。

  • close()
    说明:关闭文件,并确保数据已经被完全写入SD卡中。语法:file. close()
    参数:

    • file:一个 File类型的对象。返回值:无。

  • flush()
    说明:确保数据已经写入SD卡。当文件被关闭时,flush()会自动运行。语法: file.flush
    参数:

    • file:一个File类型的对象。返回值:无。

  • peek(）
    说明:读取当前所在字节,但并不移动到下一个字节。
    参数

    • file:一个 File类型的对象。
      返回值:下一个字节或者下一个字符。如果没有可读数据,则返回一1。

  • position( )
    说明:获取当前在文件中的位置(即下一个被读/写的字节的位置)。语法:file. position()
    参数:

    • file:一个 File类型的对象。返回值:在当前文件中的位置。

  • print()
    说明:输出数据到文件。要写入的文件应该已经被打开,且等待写入。语法:file. print(data)file. print(data，BASE)
    参数:

    • file:一个 File类型的对象。
    • data,要写入的数据(可以是类型char, byte ,int .long 或 String)。
    • BASE(可选),指定数据的输出形式:BIN(二进制);oCT(八进制);DEC(十进制);HEX(十六进制)。
      返回值;发送的字节数。

  • println()
    说明:输出数据到文件,并回车换行。语法:file. println(data)file,println(data，BASE)
    参数:

    • file:一个 File类型的对象。
    • data：要写入的数据(类型可以是char , byte , int , long或String)。
    • BASE(可选),指定数据的输出形式:BIN(二进制>;OCT(八进制);DECK十进制;HEX(十六进制)返回值;发送的宇节数。

  • seek(）
    说明;跳转到指定位置。该位置必须在·到该文件大小之间。语法:file. seek( pos)
    参数:

    • file：一个 File类型的对象。pos,需要查找的位置。
      返回值: boolean型值,为 true表示跳转成功;为false表示跳转失败。

  • size()
    说明:获取文件的大小。语法:filue. size()
    参数:

    • file：一个File类型的对象。
      返回值:以字节为单位的文件大小。

  • read()
    说明:读取1B数据。语法:file.read参数:

    • file：一个 File类型的对象。
      返回值:下一个字节或者字符;如果没有可读数据,则返回一1。

  • write()
    说明;写入数据到文件。语法:file. write(data)file. write(buf，len)
    参数:

    • file：一个File类型的对象。
    • data：要写入的数据,类型可以是 byte ,char或字符串(char * ) 。buf，一个字符数组或者宁节数据。
    • len：buf数组的元素个数。
      返回值:发送的字节数。

  • isDirectory(）
    说明:判断当前文件是否为目录。语法:file.isDirectory()
    参数:

    • file:一个File类型的对象。
      返回值: boolcan型值;为 true表示是目录;为 false表示不是目录。

  • openNextFile()
    说明:打开下一个文件。语法:file.openNextFile()
    参数:

  • file:一个 File类型的对象。
    返回值:下一个文件对应的对象。

  • rewindDirectory()
    说明:回到当前目录中的第一个文件。语法:file.rewindDirectory()
    参数:
    file,一个File类型的对象。返回值:无。

8.2 WiFi

**BK7252 **同时支持STA以及AP模式的WiFi连接。

  • STA 模式：BK7252 模块通过路由器连接互联网，手机或电脑通过互联网实现对设备的远程控制。
  • AP 模式：BK7252 模块作为热点，实现手机或电脑直接与模块通信，实现局域网无线控制。
  • STA+AP 模式：两种模式的共存模式，即可以通过互联网控制可实现无缝切换，方便操作。
#include <WiFi.h>
#include <HTTPClient.h>
#include <ArduinoJson.h>
HTTPClient http;
const char* ssid="";
const char* password="";
const char* ntpServer = "pool.ntp.org";
const long gmtOffset_sec = 28800;
const int daylightOffset_sec = 0;
DynamicJsonDocument doc(1024);
DynamicJsonDocument doc1(1024);

void printLocalTime(){
 struct tm timeinfo;
 if(!getLocalTime(&timeinfo)){
   Serial.println("Failed to obtian time");
   return ;
 }
 Serial.println(&timeinfo,"%A, %B %d %Y %H:%M:%S");
}

void printLocalWeather(){
    http.begin("http://www.weather.com.cn/data/cityinfo/101270101.html");
    int httpCode = http.GET();
    if(httpCode == HTTP_CODE_OK){
      String pageData = http .getString();
      //Serial.println(pageData);
      deserializeJson(doc,pageData);
      JsonObject obj = doc.as<JsonObject>();
      String weatherInfo = obj["weatherinfo"];
      deserializeJson(doc1,weatherInfo);
      JsonObject obj1 = doc1.as<JsonObject>();
      String city = obj1["city"];
      String temp1 = obj1["temp1"];
      String temp2 = obj1["temp2"];
      String weather = obj1["weather"];
      String cityInfo ="地点："+ city;
      String tempInfo =" 温度: " + temp1 + "~" + temp2;
      String cityWeatherinfo = " 天气状况: " + weather;
      Serial.println("获得天气情况如下：");
      printLocalTime();
      Serial.print(cityInfo);
      Serial.print(tempInfo);
      Serial.println(cityWeatherinfo);
    }else{
      Serial.println("GET ERR");
    }
    http.end();
}

void setup() {
Serial.begin(115200);
  Serial.printf("Connecting to %s",ssid);
  WiFi.begin(ssid,password);
  while(WiFi.status()!=WL_CONNECTED){
    delay(500);
    Serial.print(".");
  }
  Serial.println(" CONNECTED");
  configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);

 // printLocalWeather();
}

void loop() {
  if(WiFi.status() == WL_CONNECTED){
    printLocalWeather();
  }else{
    Serial.println("WiFi  Disconnect");
   }
}

说明：本Demo实现了通过WiFi功能获取网络时间以及通过访问国家气象局提供的http://www.weather.com.cn/datalcityinfo/101010100.html来获取天气情况，本接口中“101010100"为城市代码。
注意：该例程需要下载ArduinoJson库，下载方式如下图

结果

WiFiClass

  • begin()
    说明：开启WiFi并连接到指定的无线网络
  • status()
    说明：获取WiFi状态

HTTPClient

  • begin()
    说明：对传入网址信息参数进行解析
  • GET()
    说明：向服务器发送get请求
  • end()
    说明：结束本次连接

DynamicJsonDocument

  • deserializeJson（）
    说明：解析Json
  • as()
    说明：获取顶节点，并把它转成T类型

什么是阿里云

阿里云IoT致力于实现万物互联的美好世界，为生态合作伙伴提供基于云端一体化、安全物联网基础平台等，在通过该平台高效连接，管理设备的同时，其开放能力使合作伙伴更高效、低成本地构建各种创新的物联网应用场景。
阿里云物联网平台为设备提供安全可靠的连接通信能力，向下连接海量设备，支撑设备数据采集上云；向上提供云端API，指令数据通过API调用下发至设备端，实现远程控制。
此外阿里云IoT还提供了丰富的开发服务，用户可以直接在该平台上搭建Web可视化、移动应用、服务开发等开发服务，这降低了物联网项目开发的难度，有了它，用户无需任何专业的开发技巧也可开发自己的项目。

智能灯光


  • 所需元件

  • FireBeetle ESP32-E x1

  • FireBeetle Gravity IO扩展板 x1

  • 下载arduino阿里云库

  • 阿里云IOT库文件及样例代码

  • 在阿里云创建产品

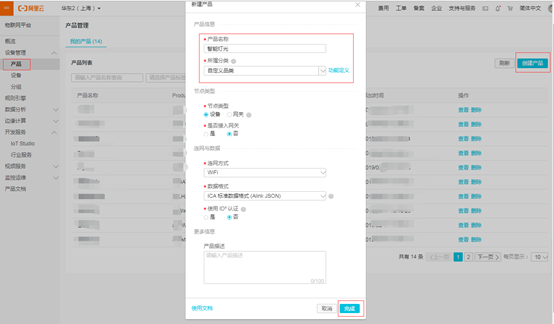

    • 创建产品

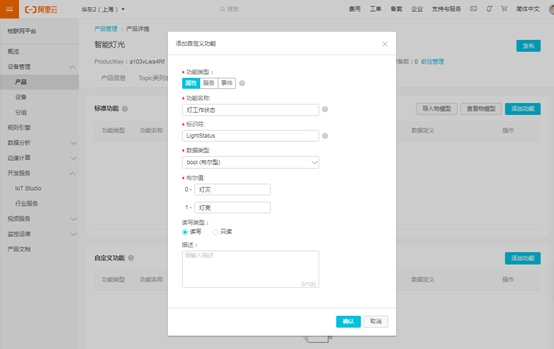

    • 定义产品功能
    • 为产品添加设备

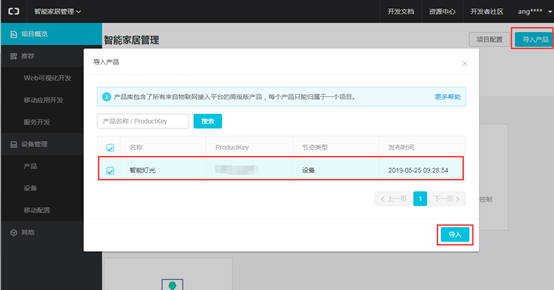

    • 导入产品

  • 烧录arduino程序

 #include <WiFi.h>
 #include <PubSubClient.h>
 #include <ArduinoJson.h>
 #include "DFRobot_Aliyun.h"
 #define BEDROOD_LIGHT  D2
 /*配置WIFI名和密码*/
 const char * WIFI_SSID     = "WIFI_SSID";
 const char * WIFI_PASSWORD = "WIFI_PASSWORD";

 /*配置设备证书信息*/
 String ProductKey = "you Product Key";
 String ClientId = "12345";/*自定义ID*/
 String DeviceName = "you Device Name";
 String DeviceSecret = "you Device Secret";

 /*配置域名和端口号*/
 String ALIYUN_SERVER = "iot-as-mqtt.cn-shanghai.aliyuncs.com";
 uint16_t PORT = 1883;

 /*需要操作的产品标识符*/
 String Identifier = "you Identifier";

 /*需要上报和订阅的两个TOPIC*/
 const char * subTopic = "you sub Topic";//****set
 const char * pubTopic = "you pub Topic";//******post

 DFRobot_Aliyun myAliyun;
 WiFiClient espClient;
 PubSubClient client(espClient);

 static void openLight(){
   digitalWrite(BEDROOD_LIGHT, HIGH);
 }

 static void closeLight(){
   digitalWrite(BEDROOD_LIGHT, LOW);
 }

 void connectWiFi(){
   Serial.print("Connecting to ");
   Serial.println(WIFI_SSID);
   WiFi.begin(WIFI_SSID,WIFI_PASSWORD);
   while(WiFi.status() != WL_CONNECTED){
     delay(500);
     Serial.print(".");
   }
   Serial.println();
   Serial.println("WiFi connected");
   Serial.print("IP Adderss: ");
   Serial.println(WiFi.localIP());
 }

 void callback(char * topic, byte * payload, unsigned int len){
   Serial.print("Recevice [");
   Serial.print(topic);
   Serial.print("] ");
   for (int i = 0; i < len; i++){
     Serial.print((char)payload[i]);
   }
   Serial.println();
   StaticJsonBuffer<300> jsonBuffer;
   JsonObject& root = jsonBuffer.parseObject((const char *)payload);
   if(!root.success()){
     Serial.println("parseObject() failed");
     return;
   }
   const uint16_t LightStatus = root["params"][Identifier];
   if(LightStatus == 1){
     openLight();
   }else{
     closeLight();
   }
   String tempMseg = "{\"id\":"+ClientId+",\"params\":{\""+Identifier+"\":"+(String)LightStatus+"},\"method\":\"thing.event.property.post\"}";
   char sendMseg[tempMseg.length()];
   strcpy(sendMseg,tempMseg.c_str());
   client.publish(pubTopic,sendMseg);
 }

 void ConnectAliyun(){
  while(!client.connected()){
    Serial.print("Attempting MQTT connection...");
    /*根据自动计算的用户名和密码连接到Alinyun的设备，不需要更改*/
    if(client.connect(myAliyun.client_id,myAliyun.username,myAliyun.password)){
      Serial.println("connected");
      client.subscribe(subTopic);
    }else{
      Serial.print("failed, rc=");
      Serial.print(client.state());
      Serial.println(" try again in 5 seconds");
      delay(5000);
    }
  }
 }
 void setup(){
  Serial.begin(115200);
  pinMode(BEDROOD_LIGHT,OUTPUT);

  /*连接WIFI*/
  connectWiFi();

  /*初始化Alinyun的配置，可自动计算用户名和密码*/
  myAliyun.init(ALIYUN_SERVER,ProductKey,ClientId,DeviceName,DeviceSecret);

  client.setServer(myAliyun.mqtt_server,PORT);

  /*设置回调函数，当收到订阅信息时会执行回调函数*/
  client.setCallback(callback);

  /*连接到Aliyun*/
  ConnectAliyun();

  /*开机先关灯*/
  closeLight();

  /*上报关灯信息*/
  client.publish(pubTopic,("{\"id\":"+ClientId+",\"params\": {\""+Identifier+"\":0},\"method\":\"thing.event.property.post\"}").c_str());
 }

 void loop(){
  if(!client.connected()){
    ConnectAliyun();
  }
  client.loop();
 }

11.IFTTT

什么是IFTTT

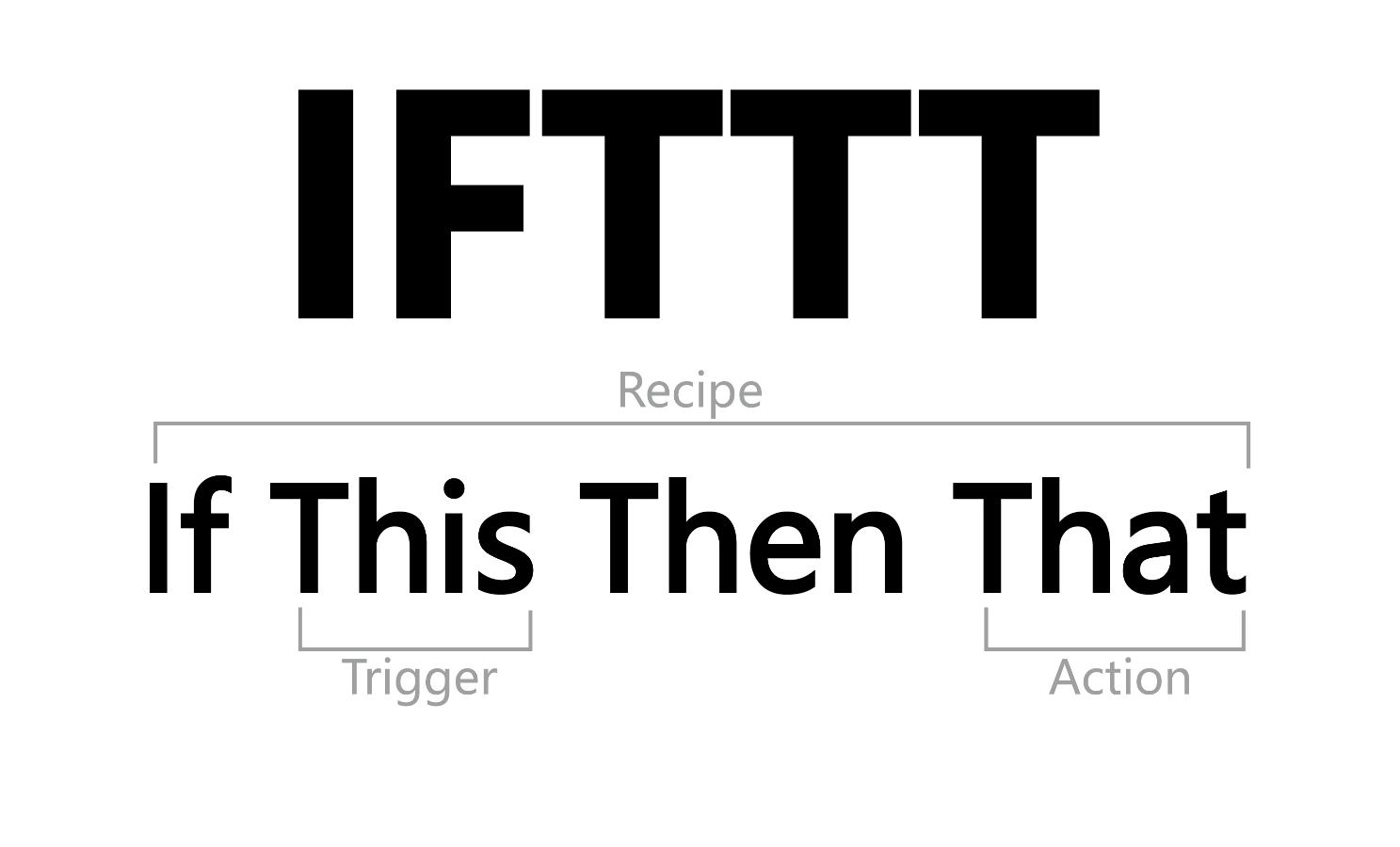

IFTTT是If This Then That的缩写，事实上是让你的网络行为能够引发连锁反应、让你使用更为方便，其宗旨是“Put the internet to work for you”（让互联网为你服务）。IFTTT旨在帮助人们利用各网站的开放API，监控用户设置的 Trigger，如果 Trigger 被触发则执行用户设置的 Action ，通常我们可以创建 N 个 Applet ，来满足我们的各种自动化需求。

数据邮件

  • 下载IFTTT库
  • IFTTT IOT库文件及样例代码
  • 配置IFTTT
    • 创建Trigger

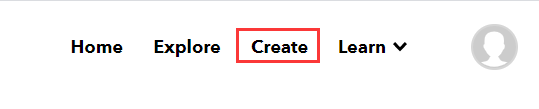

    • 登录IFTTT，点击Create创建你的小程序。

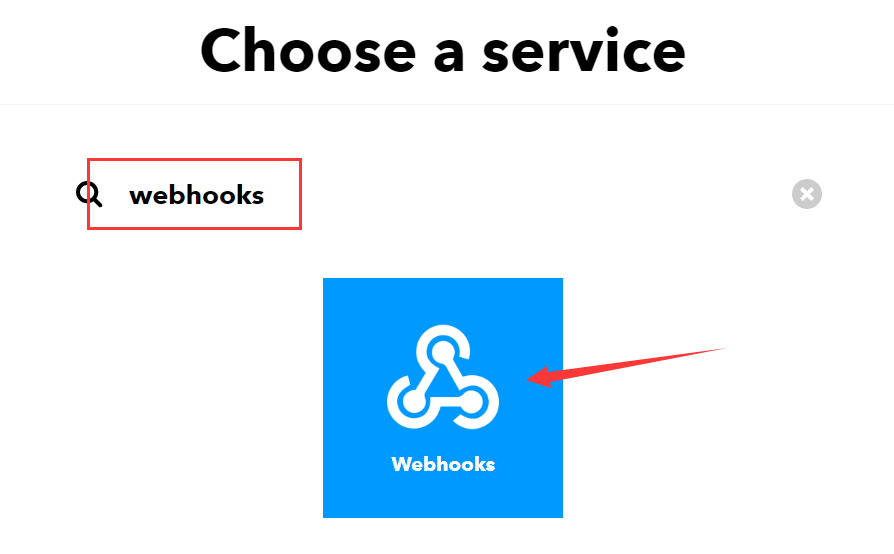

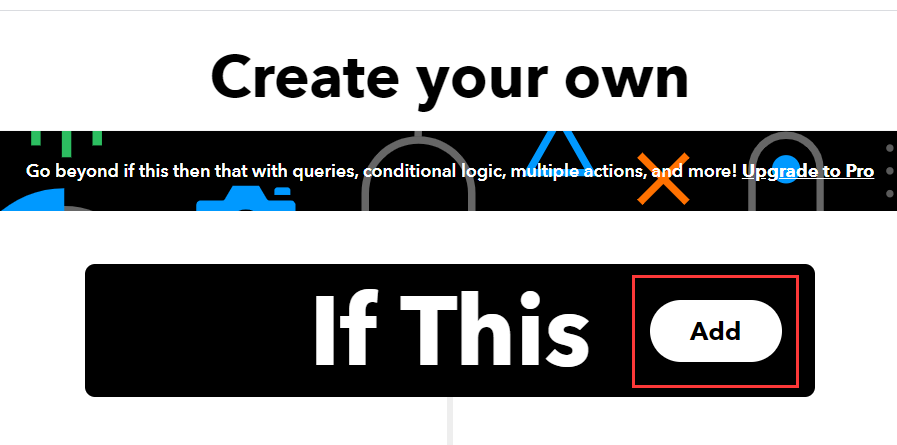

    • 点击This创建输入Webhooks

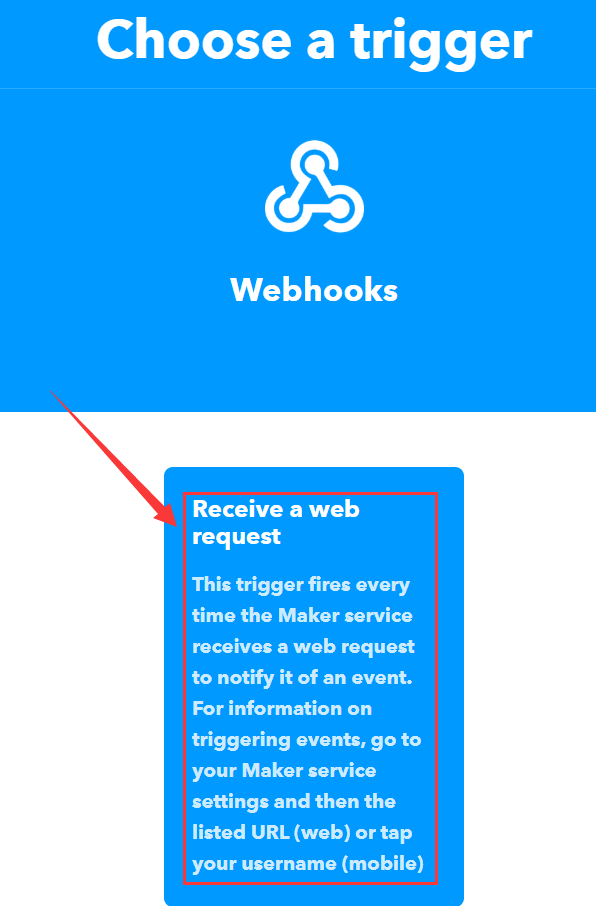

    • 点击进入Webhooks，选择“Receive a web request”。

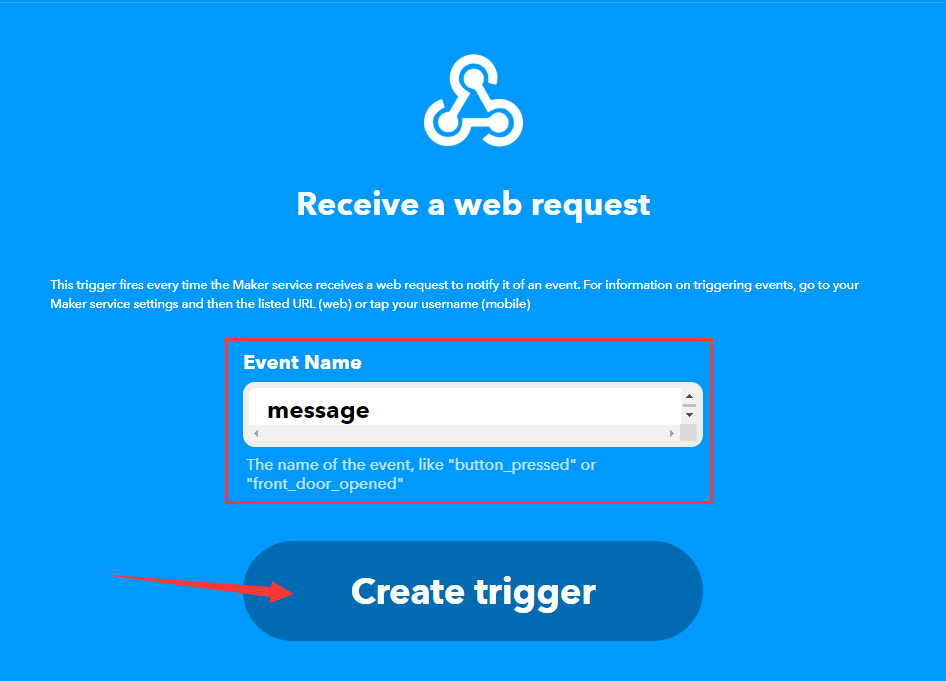

    • 然后创建我们的Event Name“message”，点击Create trigger完成“this”的设置。
    • 创建Action

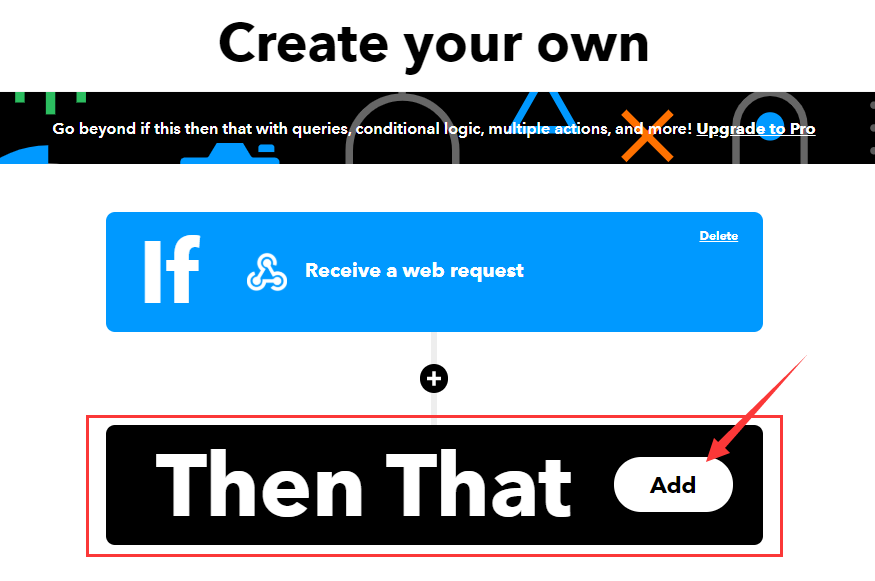

    • 设置好触发“this”后，继续添加动作指令“that”

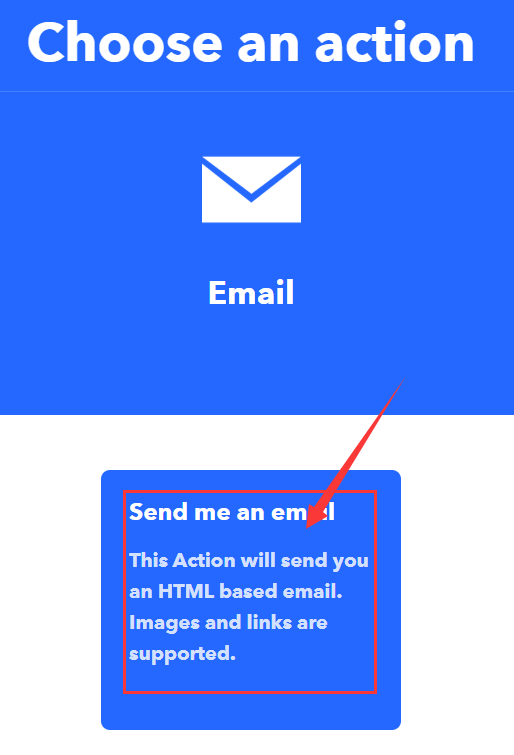

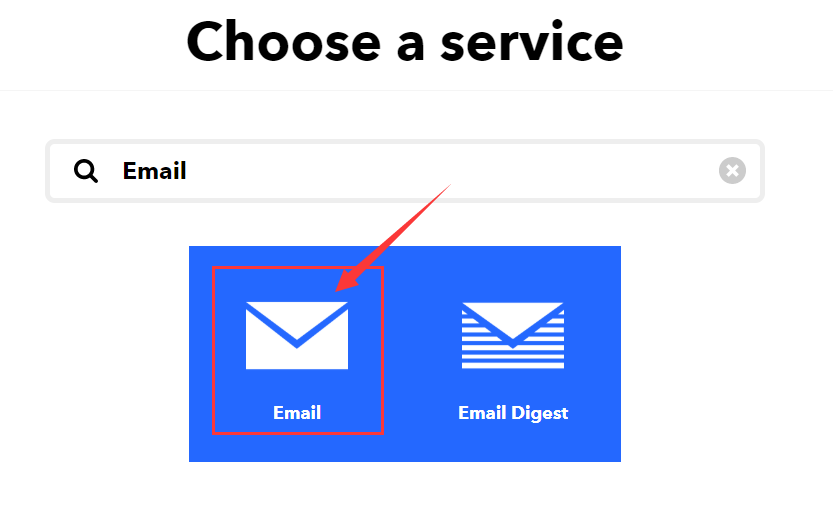

    • 点击“That”创建搜索并点击"Email"，然后选择"Send me an email"。

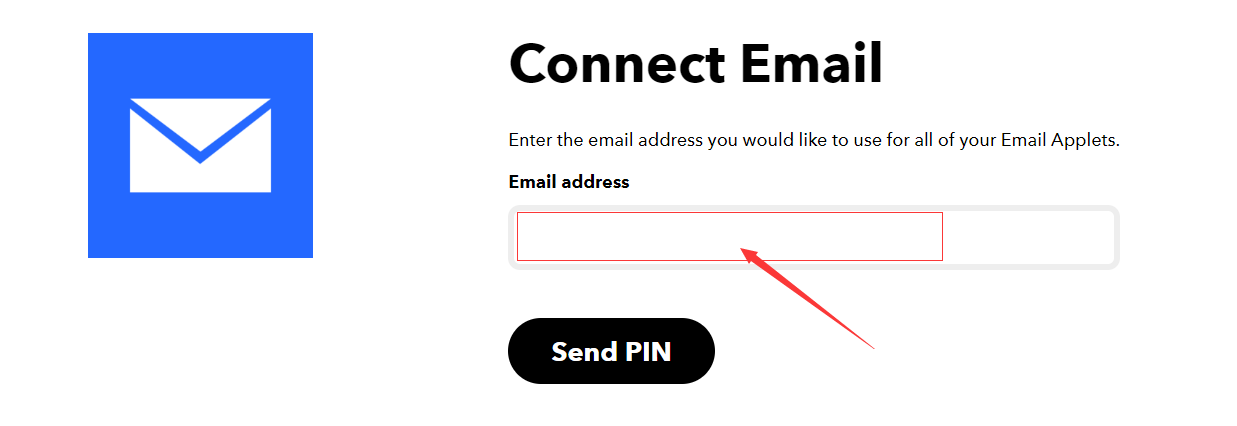

    • 绑定接收邮件的Email,输入邮箱地址，点击"send PIN"。

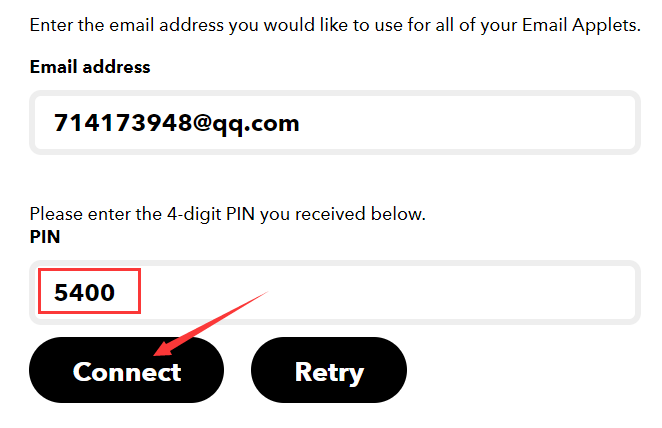

    • 将邮箱中收到的验证码复制进来，然后点击“connect”

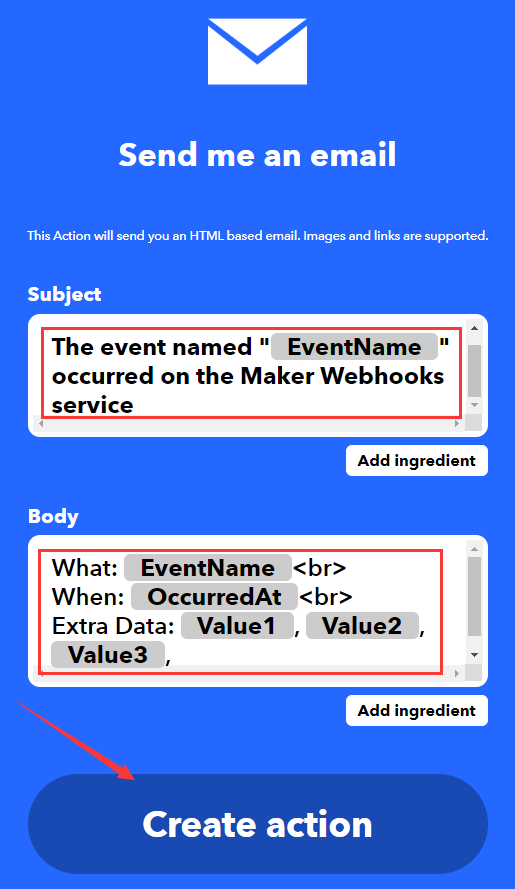

    • Email绑定成功后，就可以编辑邮件内容了，在"subject"中输入邮件主题，在"Body"中输入邮件内容，然后点击"Create action"完成创建。

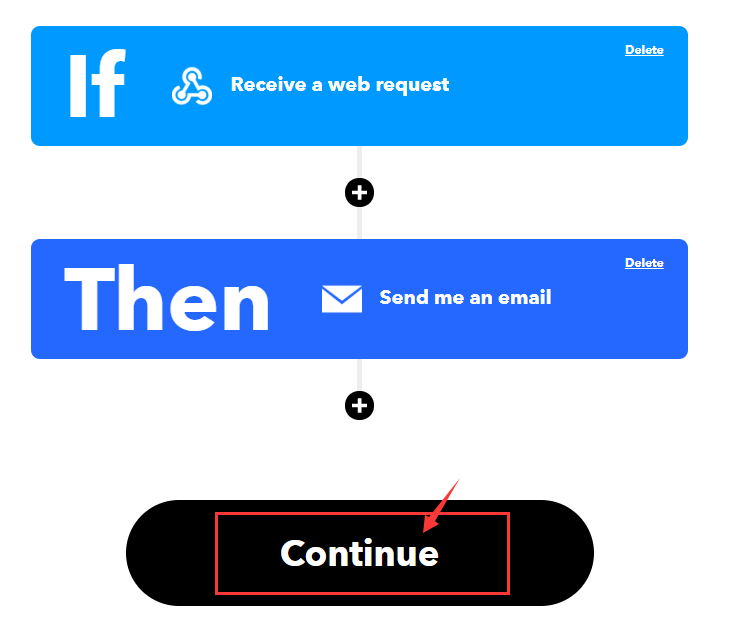

    • 点击"Continue"后，进行Review,然后点击"Finish"完成创建。

    • 找到IFTTT_Key

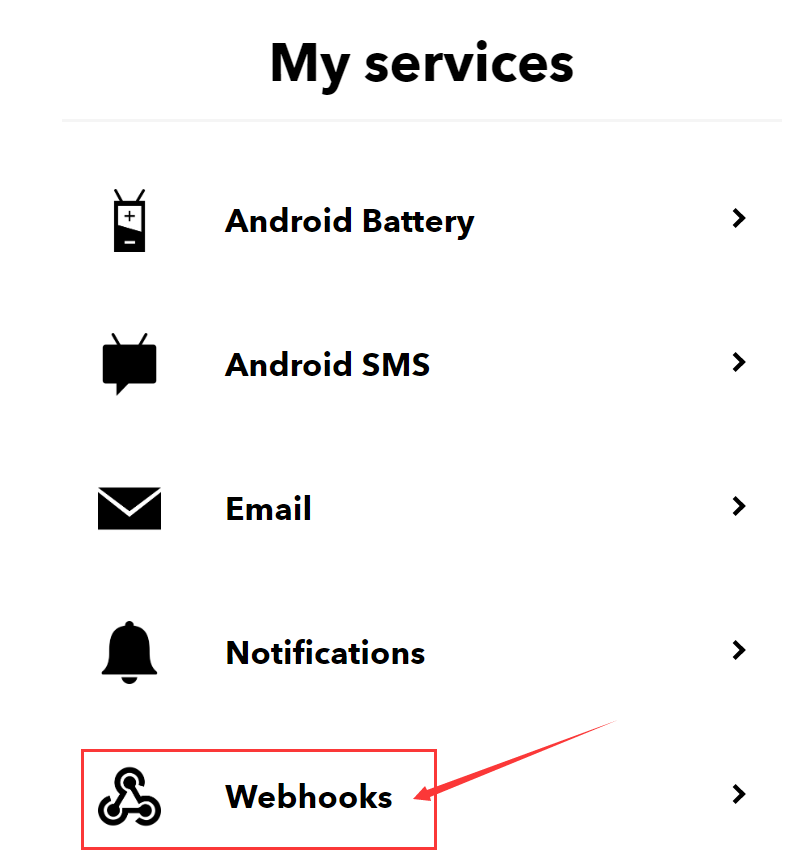

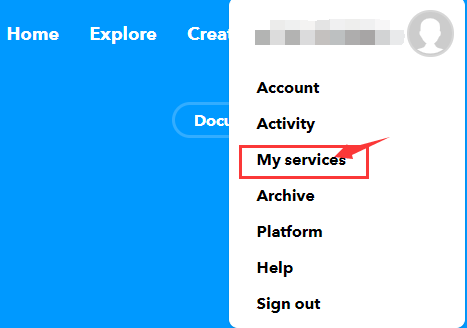

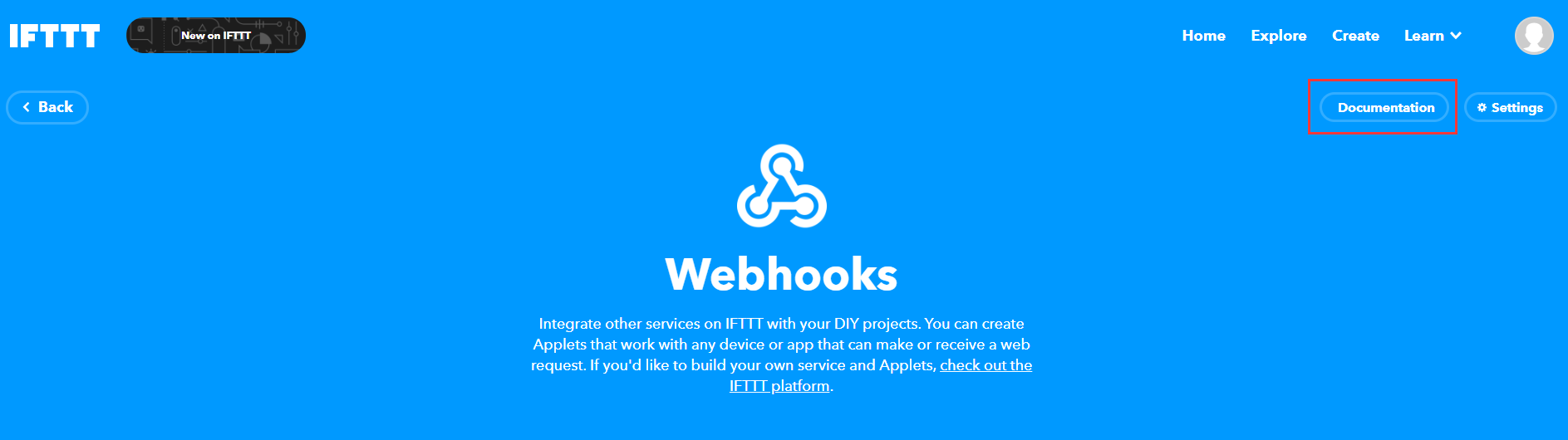

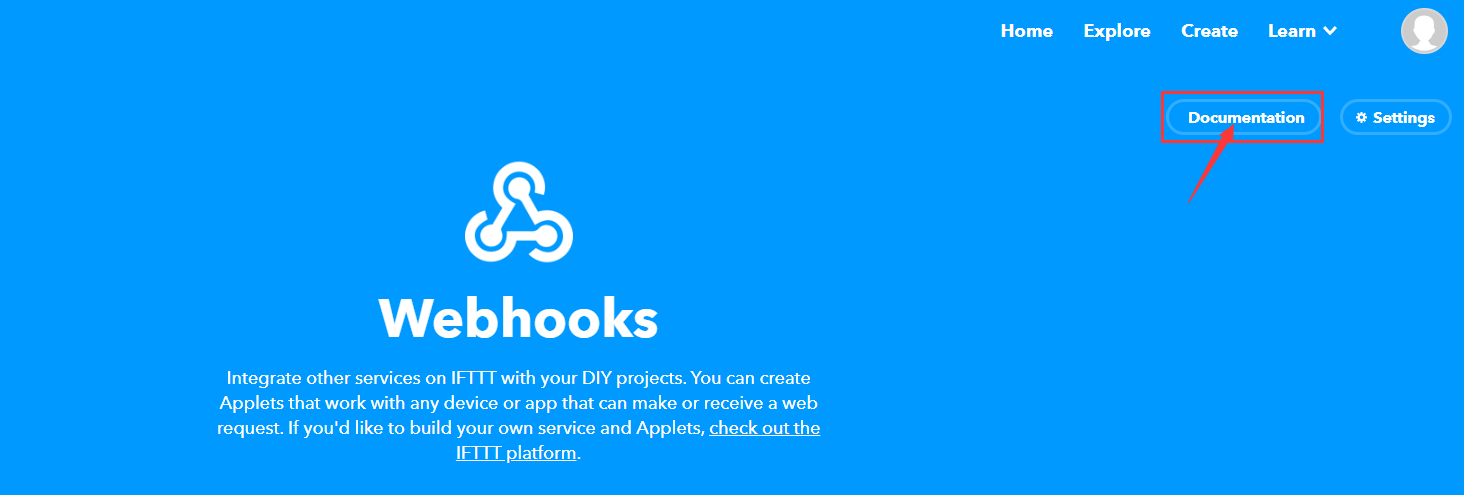

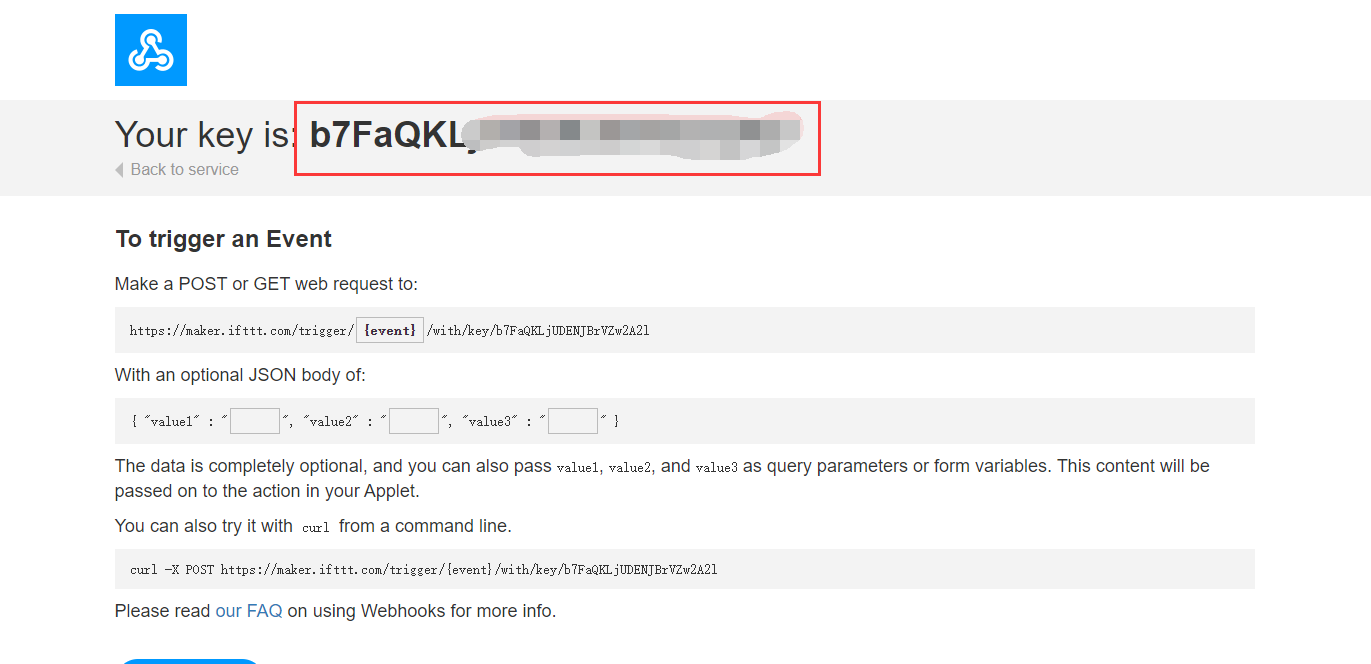

    • 点击"My services"-"Webhooks"-"Documentation",在图示位置复制你的密钥




    • 烧录arduino程序

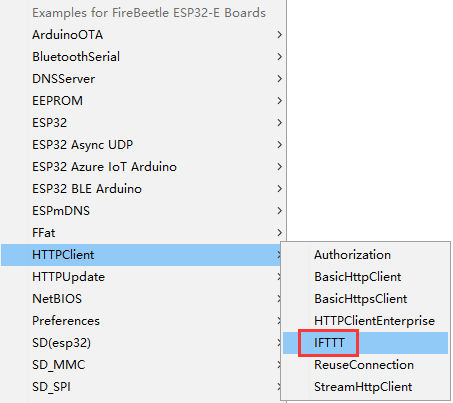

    • 打开内置的例程
	#include <WiFi.h>
	#include <HTTPClient.h>
	//Configure WiFi name and password
	char *WIFI_SSID           = "WIFI_SSID";
	char *WIFI_PASSWORD       = "WIFI_PASSWORD";
	//Configure IFTTT
	char *IFTTT_ENVENT        = "Your_Event";
	char *IFTTT_KEY           = "Your_Key";
	//IFTTT Send Message
	char *IFTTT_VALUE_1       = "Value1";
	char *IFTTT_VALUE_2       = "Value2";
	char *IFTTT_VALUE_3       = "Value3";
	HTTPClient ifttt;
	unsigned long lastTime = 0;
	unsigned long timerDelay = 10000;
	void setup() {
	Serial.begin(115200);
 	WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
 	Serial.println("Connecting");
	while(WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
	}
  	Serial.println("");
  	Serial.print("Wifi Connect Success");
	}
	void loop() {
  	//Send an HTTP POST request every 10 seconds
  	if ((millis() - lastTime) > timerDelay) {
    //Check WiFi connection status
    	if(WiFi.status()== WL_CONNECTED){
      		ifttt.IFTTTBeging(IFTTT_ENVENT,IFTTT_KEY);
      		int dataSendState = ifttt.IFTTTSend(IFTTT_VALUE_1,IFTTT_VALUE_2,IFTTT_VALUE_3);
       		Serial.println(dataSendState);//Whether the printing data is sent successfully
    		}else {
    		Serial.println("WiFi Disconnected");
    		}
    	lastTime = millis();
  		}
	}

 - 配置arduino程序中的参数

//Configure WiFi name and password
char *WIFI_SSID           = "WIFI_SSID";//输入WiFi名称
char *WIFI_PASSWORD       = "WIFI_PASSWORD";//输入WiFi密码
//Configure IFTTT
char *IFTTT_ENVENT        = "Your_Event";//输入事件名称
char *IFTTT_KEY           = "Your_Key";//输入IFTTT中找到的Key
//IFTTT Send Message
char *IFTTT_VALUE_1       = "Value1";
char *IFTTT_VALUE_2       = "Value2";
char *IFTTT_VALUE_3       = "Value3";//配置在邮件信息中的三个值
  • 结果

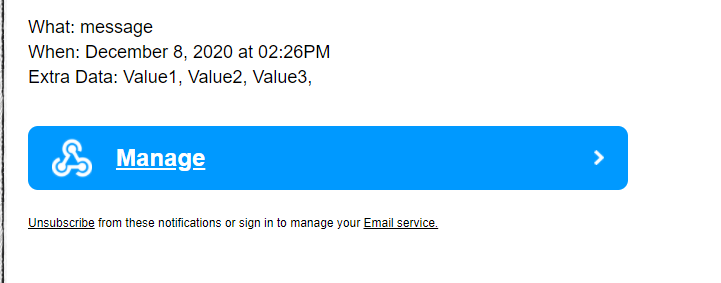

    在邮箱中收到由FireBeetle ESP32-E发出的数据

尺寸图

  • pin脚间距：2.54mm
  • 安装孔间距：
  • 安装孔尺寸：2mm
  • 主板尺寸：25.4.00mm×60.00mm
  • 板厚：1.6mm

常见问题

驱动安装

FireBeetle-ESP32采用CH340串口芯片，在绝大部分的设备中，都可以免驱使用。若您发现插上设备，驱动没有自动安装，也可以自行手动安装：点击下载CH340驱动程序
CH340_驱动安装

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。

更多

回到顶部
