RS485扩展板RS485扩展板

产品简介RS485扩展板RS485扩展板

技术规格

引脚说明

运行/编程模式开关:拨到OFF处,您可以为Arduino控制器下载程序。拨到ON处,扩展板将Arduino控制器的串口转化为RS485接口。 收发模式切换开关:拨到AUTO处,扩展板处于自动收发状态,您无需关心操作时序;拨到MANU处,扩展板处于手动收发状态,使能端为2号数字IO口,使能端高电平发送状态,低电平接收状态。

应用实例

使用步骤

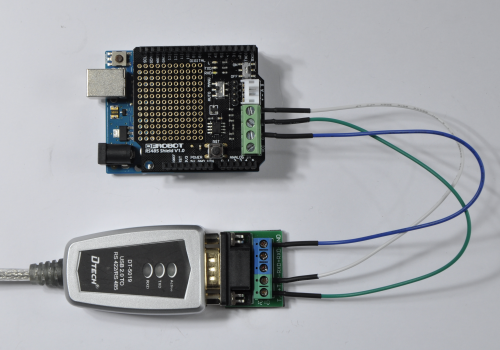

将RS485扩展板插在您的Arduino控制器上,然后用导线将RS485扩展板的接线端子与USB—RS485转换器的接线端子连接起来,即:A对A,B对B,GND对GND,然后下载以下实例代码(注意:下载代码时,运行/编程模式开关必须打到OFF处,否则会导致下载失败,下载完成后打到ON处,扩展板才能正常使用)。打开Arduino IDE的Serial Monitor,找到USB-RS485转换器对应的串口,发送字符“V”,可以看到LED灯状态会改变,并且回复“OK”。


样例代码

自动收发模式

    /*
    # This sample codes is for testing the RS485 shiled(automatic transmission mode).
    # Editor : YouYou
    # Date   : 2013.9.16
    # Ver    : 0.1
    # Product: RS485 shield
    # SKU    : DFR0259
    */
    int led = 13;    //定义LED所在灯管脚
    void setup()
    {
      Serial.begin(9600);    //初始化串口
      pinMode(led,OUTPUT);
    }
    void loop()
    {
      int temp;    //串口数据临时缓存
      if(Serial.available())    //如果串口接收到数据了
      {
        temp=Serial.read();    //暂存接收到的数据
         if(temp=='V'){
          digitalWrite(led,1-digitalRead(led));    //如果接收到的数据是字符“V”,则改变LED灯的状态
        Serial.println("OK");    //回复OK,表示收到了字符“V”,并改变了LED的状态
         }
      }
    }

手动收发模式

    /*
    # This sample codes is for testing the RS485 shiled(manual transmission mode).
    # EN = 2;
    # Editor : YouYou
    # Date   : 2013.9.16
    # Ver    : 0.1
    # Product: RS485 shield
    # SKU    : DFR0259
    */
    int led = 13;    //定义LED所在灯管脚
    int EN = 2;    //定义RS485扩展板的使能端(2号数字IO口),高电平为发送状态,低电平为接收状态
    void setup()
    {
      Serial.begin(9600);     //初始化串口
      pinMode(led,OUTPUT);
      pinMode(EN,OUTPUT);
    }
    void loop()
    {
      int temp;   //串口数据临时缓存
      digitalWrite(EN,LOW);    //使能端低电平,RS485扩展板等待接收数据
      if(Serial.available())    //如果串口接收到数据了
      {
        temp=Serial.read();
         if(temp=='V')  //如果接收到的数据是字符“V”,则改变LED灯的状态
         {
          digitalWrite(led,1-digitalRead(led));
          digitalWrite(EN,HIGH);    //使能端高电平,RS485扩展板处于发送状态
          Serial.println("OK");    //回复OK,表示收到了字符“V”,并改变了LED的状态
          delay(10);    //延时一段时间,等待数据发送完
         }
      }
    }
