简介

MIC声音传感器是一款基于麦克风为声音检测的传感器，可用来对周围环境中的声音强度进行检测，具有300倍的放大器，输出模拟信号能使用3.3V和5V为基准AD采集，可以用来实现根据声音大小进行互动的效果、制作声控机器人、声控开关、声控报警等。

产品参数

• 工作电压：5V

• 工作电流：<10mA

• 最长相应时间：220ms

引脚说明

• 蓝色：模拟信号输出
• 红色：电源正
• 灰色：电源地

使用教程

连线图

将模拟传感器连接线连接到Arduino的传感器扩展板上A0口，如下图：

样例代码

void setup()
{
   Serial.begin(9600); // 打开串口，设置波特率为9600 bps
}
void loop()
{
   int val;
   val=analogRead(0);   //传感器接于模拟口0
   Serial.println(val,DEC);//从串口发送数据并换行
   delay(100);
}

结果

打开串口监视窗，波特率选择9600，即可得到类似以下结果。

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程：Mind+基础wiki教程-加载扩展库流程

4、进行编程，程序如下图：

5、菜单“连接设备”，“上传到设备”

6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印

疑难解答

Q:声音传感器的值怎么转换到分贝值?
A:不能直接转成分贝数值，中间的信号处理会非常的复杂，增益自动调节、频率计权、积分电路、时间计权，这些是需要硬件电路来实现的，因此不能单靠单片机的程序来实现。
推荐直接使用现成的分贝计模块，简单易用。点此查看教程

声音传感器灵敏度怎么样？

Arduino下载安装

声音检测 — 行空板K10

项目功能描述

本项目使用 DFR0034 模拟声音传感器实现声音检测：通过驻极体麦克风采集环境声音；当声音超过阈值时，行空板K10 控制板载 RGB 闪烁。

硬件准备

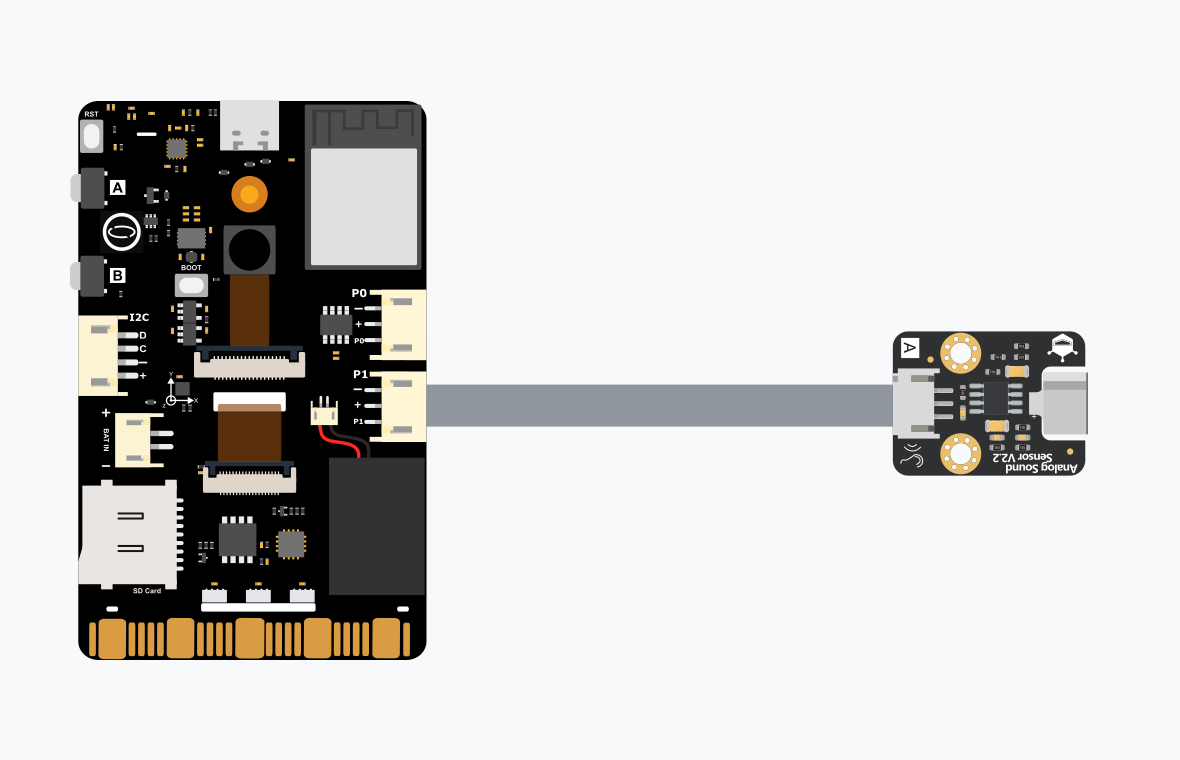

连线说明

软件准备

本项目需加载「模拟声音传感器」扩展库，步骤如下：

1. 打开 MIND+ 软件（V1.8.1 RC1.0 及以上版本）。
2. 选择「行空板K10」设备模式，使用 Type-C 数据线连接行空板K10 与电脑。
3. 点击左下角「扩展」→ 在「传感器」分类中找到「模拟声音传感器」（DFR0034）并加载。
4. 加载完成后，在积木区可看到「读取声音传感器」等专用积木。

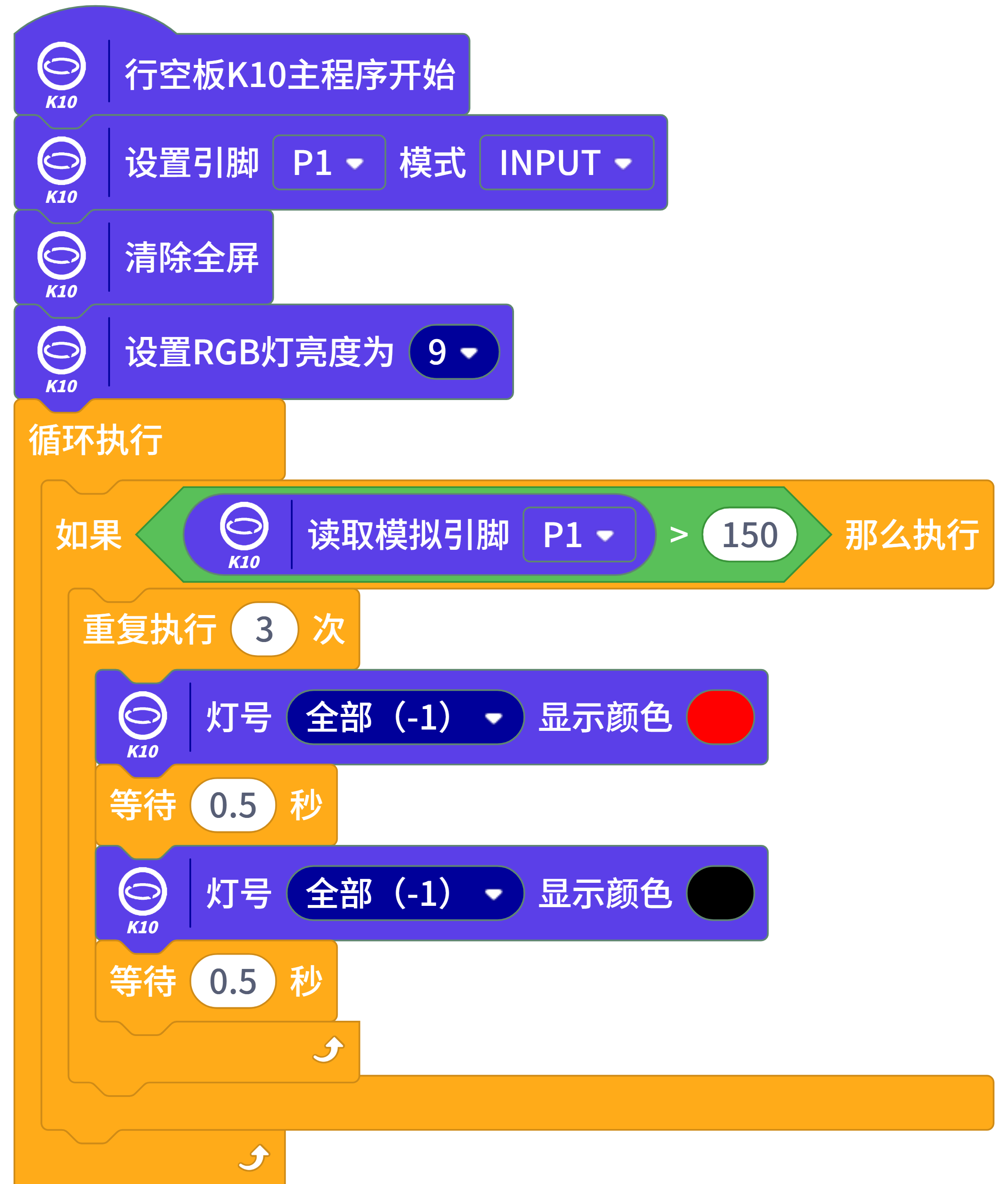

示例程序（行空板K10）

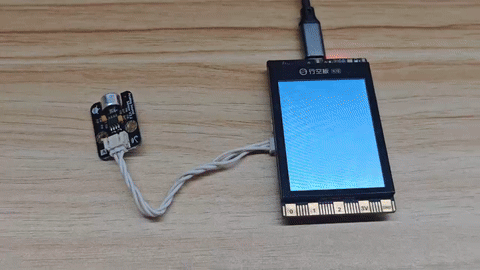

运行效果

轻敲传感器附近桌面或大声说话 ， 板载 RGB 红色闪烁一次。

若无效：1）检查连接线是否插在 P1；3）如触发不灵敏，可适当调低 2500 的阈值。

• 更多问题及有趣的应用，请访问论坛

更多

V2.2 原理图
