简介

这是一款基于LM35的半导体温度传感器，可以用来对环境温度进行检测。
温度测量常用的传感器包括热电偶、铂电阻、热敏电阻和半导体测温芯片，其中热电偶常用于高温测量，铂电阻用于中温测量（到摄氏800度左右），而热敏电阻和半导体温度传感器适合于100-200度以下的温度测量，其中半导体温度传感器的应用简单，有较好的线性度和较高的灵敏度。
LM35半导体温度传感器是美国国家半导体公司生产的线性温度传感器。其测温范围是0℃到100℃，灵敏度为10mV/℃，输出电压与温度成正比。LM35线性温度传感器与Arduino专用传感器扩展板结合使用，可以非常容易地实现与环境温度感知相关的互动效果。

注意：基于esp32的掌控板及firebeetle不可用，请选择其他非模拟输出的温度传感器，例如SHT31-F,ds18b20等

产品参数

基于半导体的温度传感器
可用于检测周围空气温度
传感器芯片灵敏度：10mV/℃
测量温度范围：0至100℃
供电电压：3.3V~5V
LM35数据手册：下载

工作原理

温度传感器工作时，电路将测量到的温度信号转换成电压信号输出到信号放大电路，与温度值对应的电压信号经放大后输出至A／D转换电路，把电压信号转换成数字量送给主控板，此时获得的就是当前的温度值对应的模拟值，之后通过对模拟值进行处理，就可获得当前的温度值了。

电压和模拟值的关系式

传感器传入主板电压值=引脚最大输入电压值/最大数据存储值×传感器获取的模拟值

电压和温度的关系图

引脚说明

传感器引脚的定义是

输出信号
地(GND)
电源(VCC)

模拟传感器的引脚定义

使用教程

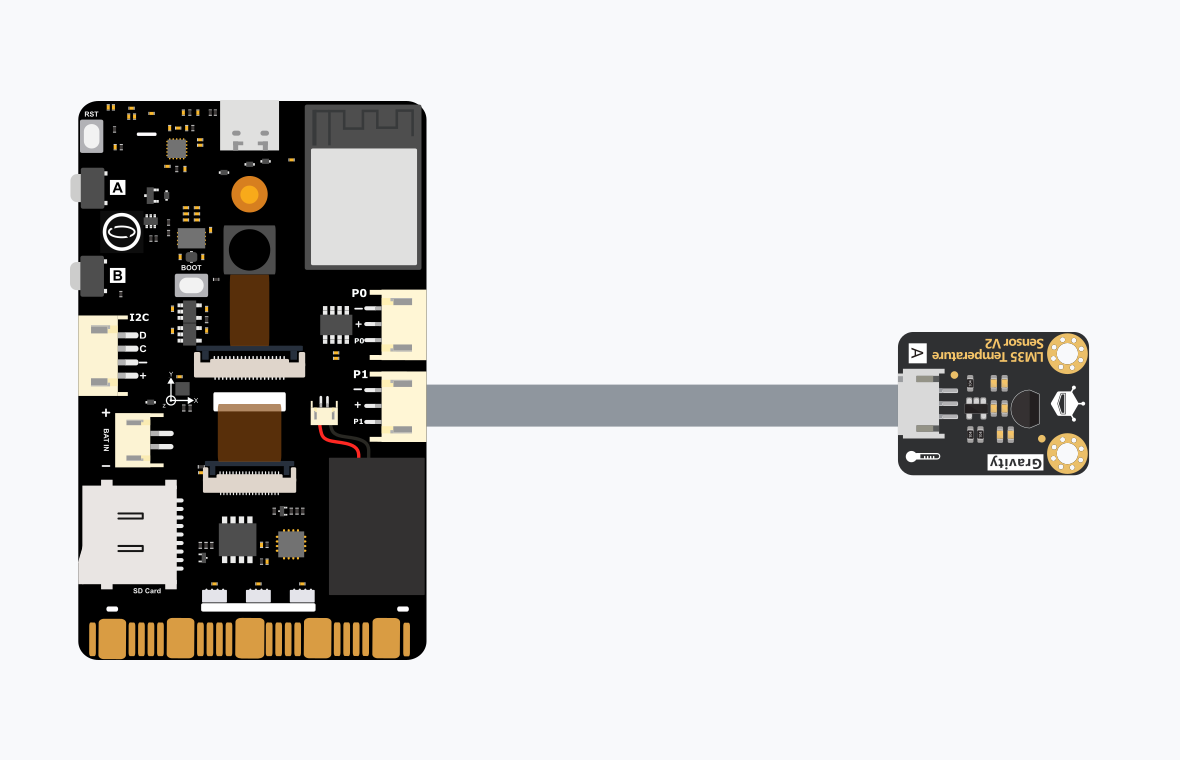

连接示意图

模拟传感器连接图

示例代码

For Arduino

void setup()
{
    Serial.begin(9600);//Set Baud Rate to 9600 bps
}

void loop()
{
    uint16_t val;
    double dat;
    val=analogRead(A0);//Connect LM35 on Analog 0
    dat = (double) val * (5/10.24);
    Serial.print("Tep:"); //Display the temperature on Serial monitor
    Serial.print(dat);
    Serial.println("C");
    delay(500);
}

For Mind+（基于Scratch3.0图形化编程）
1、下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。详细教程：Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中的“Arduino Uno”。“传感器”中搜索选择“LM35温度传感器” 详细教程：Mind+基础wiki教程-加载扩展库流程

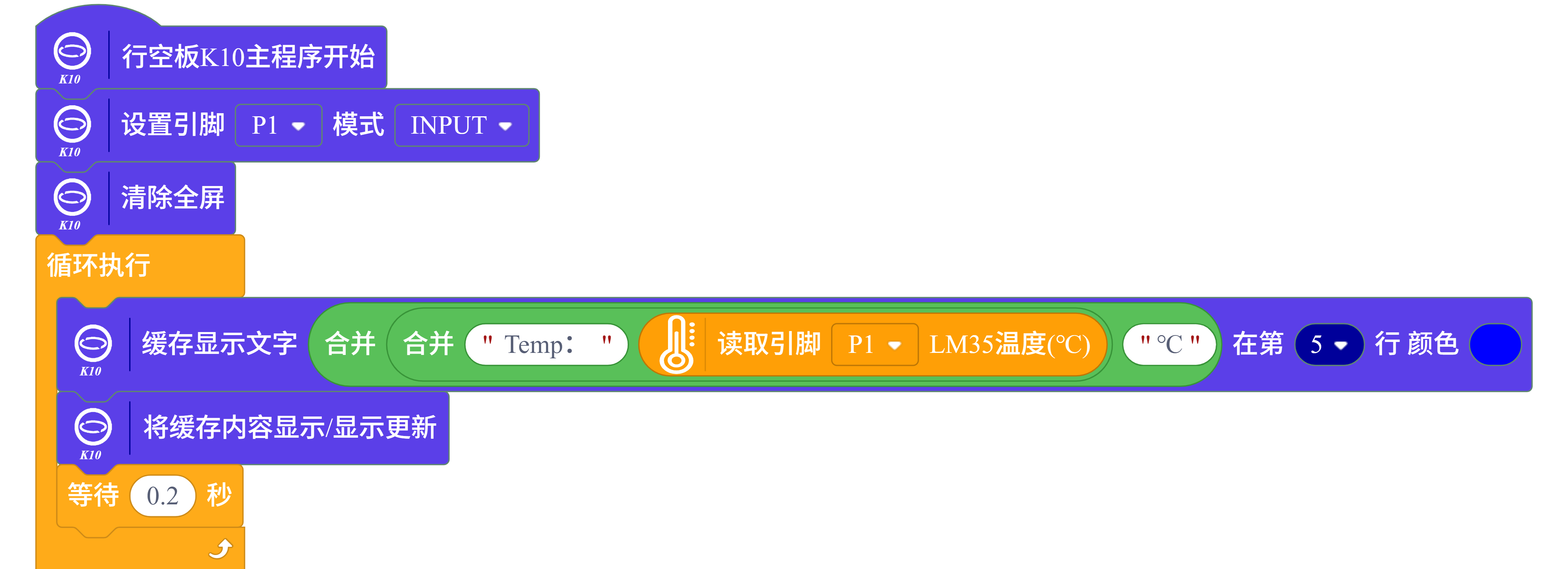

4、进行编程，程序如下图：

5、菜单“连接设备”，“上传到设备”

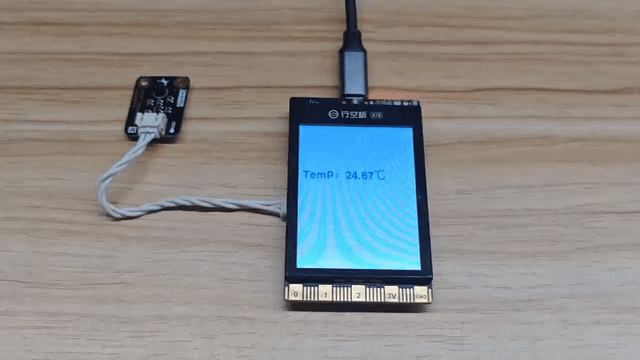

6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印
