简介

薄膜压力传感器是一款基于电阻式压敏技术的柔性传感器，能够实时监测施加在感应区上的压力。随着压力的增加，传感器的电阻值逐渐减小，从而形成可变电阻。为便于教学，我们将其设计为电子模块，能够通过传感器线轻松连接到Arduino和micro:bit主控，适合在教学场景中学习压力传感器在工业自动化、汽车电子、医疗设备和航空航天等领域的应用。

特性

**简单易用：**模块设计简洁，体积小巧，感应元件厚度仅0.4mm。撕开保护膜即可粘贴到需要测压的地方。

**兼容性强：**能轻松与各种主控板搭配使用，如arduino，micro:bit，行空板等。

**高度灵敏：**能够检测30g至1.5kg的压力范围，适应多种应用场景。

**快速响应：**具备快速的响应时间，能够迅速检测压力的大小。

**耐久性：**可承受超过100万次的压力循环，确保长期稳定使用。

典型应用

在床离床监测

睡眠状态监测

智能开关：设置力度识别，防止误操作

计数器：记录受压次数

医疗设备上检测人体受压程度

技术规格

**工作电压：**3.3～5V

**测压范围：**30g~1.5kg

**输出类型：**模拟信号（压力越大，输出的模拟值越大）

**接口类型：**PH2.0-3P

**产品尺寸：**57.5x22mm

**产品重量：**2.9g(含包装与传感器线在内的总重量为14g）

引脚说明

序号 丝印 功能描述
1 A 模拟输出
2 + 电源正极
3 - 电源负极

配送清单

Gravity: Thin-fllm Pressure Sensor 1个

Gravity: 模拟传感器连接线(30cm） 1根

microt:bit使用教程

准备

项目描述-Mind+

使用Mind编写程序（示例代码如下图），烧录至Micro:bit，观察串口输出结果。

接线图-Mind+

将传感器连接在扩展板的P1引脚。

示例程序-Mind+

效果展示-Mind+

未检测到压力时
检测到压力时

备注：力越大，检测到的数值也会增加。

项目描述-Makecode

使用Makecode编写程序（示例代码如下图），烧录至Micro:bit，观察串口输出结果。

接线图-Makecode

将传感器连接在扩展板的P1引脚。

示例程序-Makecode

效果展示-Makecode

未检测到压力时
检测到压力时

备注：力越大，检测到的数值也会增加。

Arduino使用教程

准备

  • 硬件
    • 1 x DFRduino UNO R3
    • 1 x IO传感器扩展板
    • 1 x 薄膜压力传感器
    • 1 x 数字连接线
  • 软件

项目描述

编写Arduino IDE示例程序，烧录至arduino主控，观察串口输出结果。

接线图

将传感器连接在扩展板的A5引脚上。

程序示例-Arduino IED

void setup() {
Serial.begin(9600);
}
void loop(){
Serial.println(analogRead(A5));
delay(500);
}

效果展示

未检测到压力时
检测到压力时

行空板使用教程

准备

项目描述-图形化

编写示例程序，烧录至行空板主控，观察行空板上的显示结果。

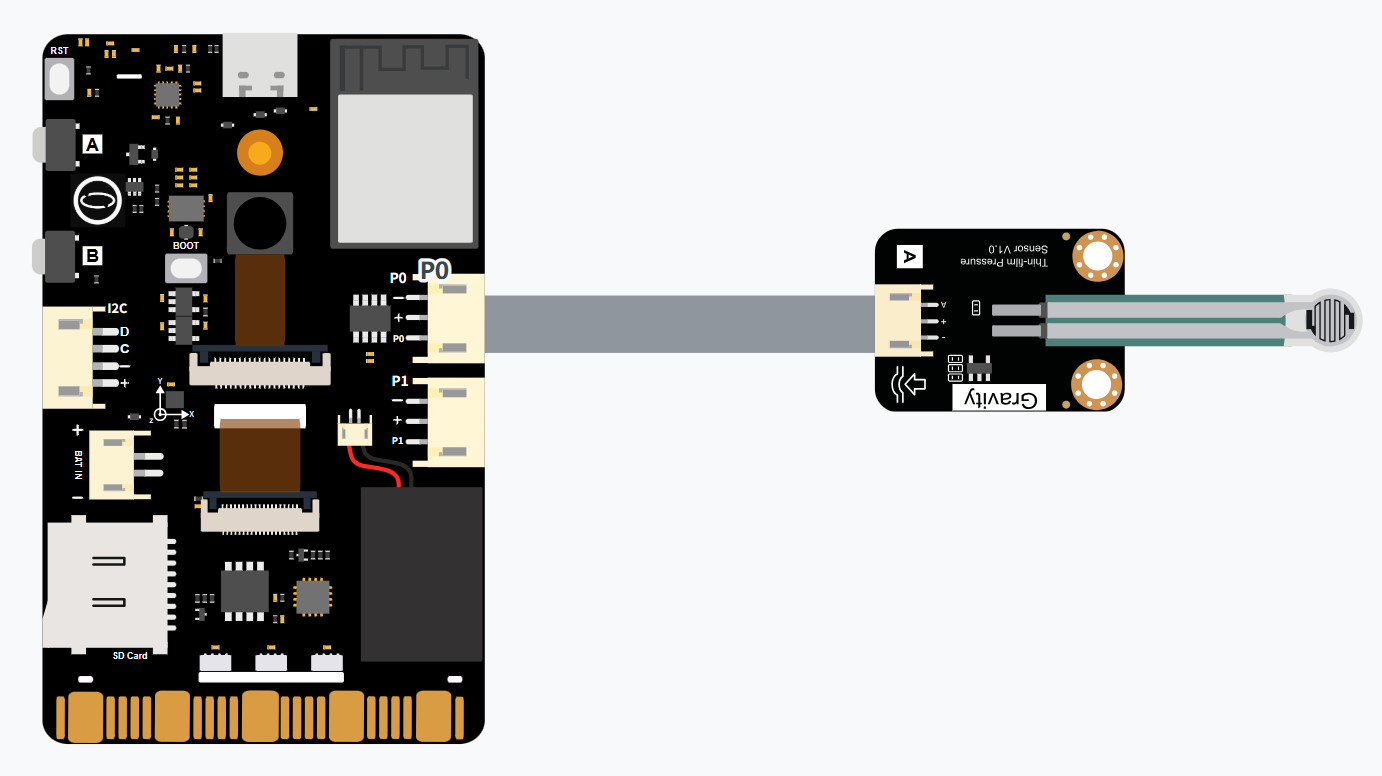

接线图-图形化

将传感器连接至行空板的P22引脚。

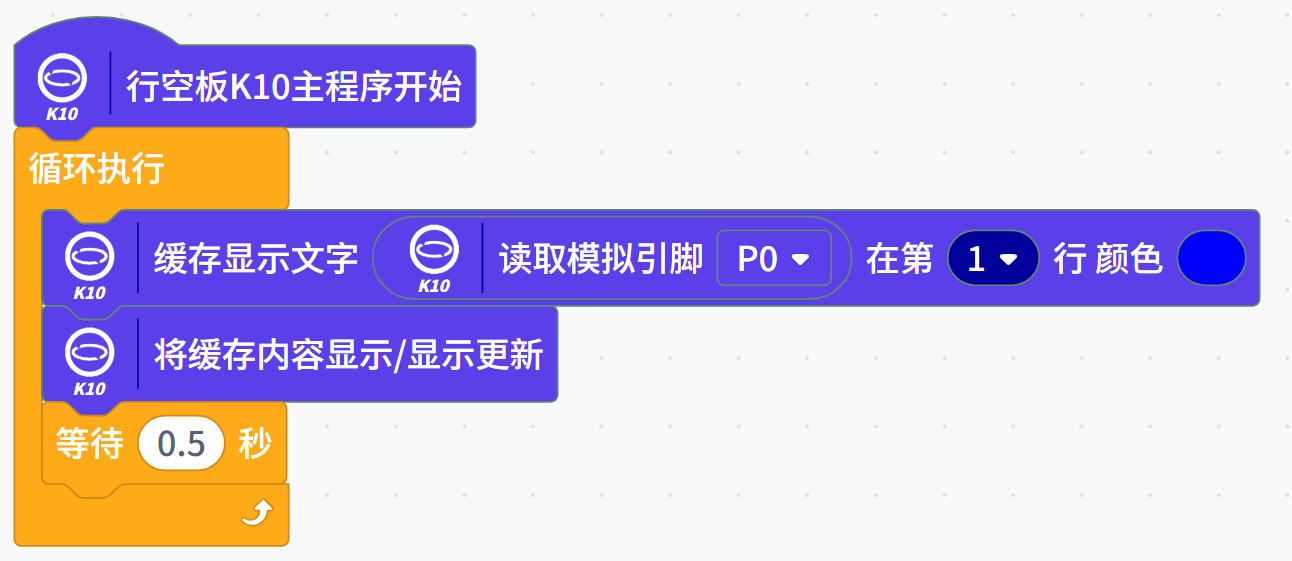

程序示例-图形化

效果展示-图形化

检测到压力时 未检测到压力时

项目描述-Python代码

编写Python示例程序，烧录至行空板主控，观察行空板上的显示结果。

接线图-Python代码

将传感器连接至行空板的P22引脚。

程序示例-Python代码

#  -*- coding: UTF-8 -*-
# MindPlus
# Python
import time
from unihiker import GUI
from pinpong.board import Board,Pin
from pinpong.extension.unihiker import *
u_gui=GUI()
Board().begin()
p_p22_analog=Pin(Pin.P22, Pin.ANALOG)
模拟值=u_gui.draw_text(text="行空板",x=90,y=30,font_size=20, color="#0000FF")
while True:

模拟值.config(text=p_p22_analog.read_analog())
    time.sleep(0.5)

效果展示-Python代码

检测到压力时 未检测到压力时

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以访问论坛进行查阅或发帖。
