WiFi Bee-ESP8266 无线模块

SKU:TEL0092

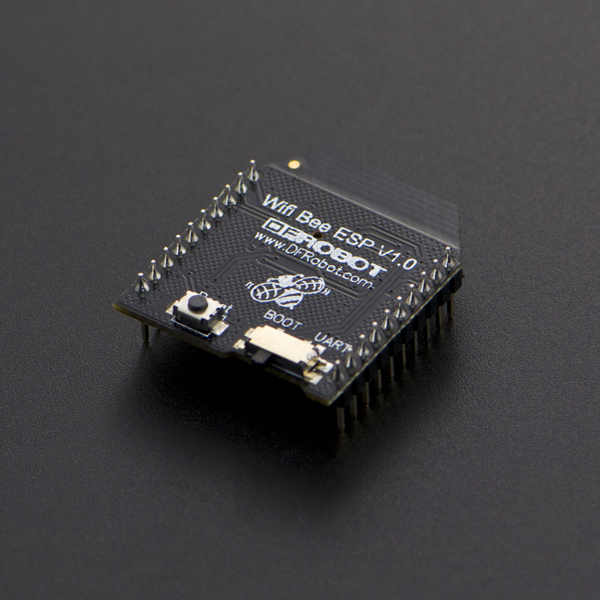

DFROBOT TEL0092 WiFi Bee-ESP8266 无线模块

概述

Wifi Bee-ESP8266 是采用XBEE造型设计的串口转WIFI解决方案的模块，体积尺寸紧凑，兼容XBEE的扩展底座，适用于各种3.3V的单片机系统。可用于扩展Arduino, 实现无线数据传输，远程控制。板载开关可用于方便地选择启动模块或者升级固件。

ESP8266 拥有强大的片上处理和存储能力，内置32位处理器，内置Lwip协议栈。支持AP+STA模式共存，可通过AT指令配置各种参数

性能描述

  • Wi-Fi Direct (P2P)、soft-AP
  • 内置 TCP/IP 协议栈
  • 内置低功率 32 位 CPU：可以兼作应用处理器
  • 支持 WPA WPA2/WPA2–PSK加密
  • 支持UART接口
  • 支持TTL串口到无线的应用
  • 工作电压：3.3V，功耗<240Ma
  • 无线标准:IEEE802.11b/g/n
  • 频率: 2.4 GHz

引脚分配图



教程

材料准备

STEP 1: 所需硬件

  1. 1xDFRduino UNO R3
  2. 1xIO传感器扩展板V7.1
  3. 1xFTDI Basic下载器
  4. 1xUSB 电缆方口
  5. 1xUSB mini

STEP 2: 所需软件

  1. Arduino IDE 1.0.6
  2. ESP8266 库
  3. 串口调试软件CoolTerm
  4. 网络调试助手
  5. ESP8266 固件及工具

连接AP

STEP 3:准备工作




  1. 把ESP8266库放在Arduino安装目录下的libraries目录下面。
  2. IO扩展板插到UNO上，ESP8266插在IO扩展板上。
  3. 把IO/扩展板“RUN/Prog”开关拨在“Prog”，ESP8266模块“BOOT/UART”开关拨在"BOOT"上。
  4. 要查看调试信息，FTDI的TXD接IO扩展板的10脚，RXD接IO扩展板的11脚，GND接到扩展板的GND脚。
  5. 给UNO下载一个简单的Led闪烁的代码，然后把"RUN/Prog"拨到"RUN".（Arduino IDE--File--Examples--Basics--Blink）。
  6. 打开串口调试软件CoolTerm。


STEP 4:第一个实验，连接一个AP

  1. 打开CoolTerm,点击“Connect”。
  2. 把IO扩展板的“RUN/Prog”开关拨在“Prog”。
  3. 打开Arduino IDE，第一个例子，File--Example--ESP8266--ConnectAP,根据实际更改ssid和password。
  4. 下载程序完成后把“RUN/Prog”开关拨在“RUN”。
  5. 观察CoolTerm输出的信息，出现 "connected AP"表示模块已经连接上AP了。

STA模式，连接单个TCP服务器

STEP 5:第二个实验，ESP8266工作在STA模式，作为TCP客户端，连接单个TCP服务器

  1. 把IO扩展板的“RUN/Prog”开关拨在“Prog"。

  2. 把连接UNO的数据线断开，重新连接。

  3. 打开第二个例子，File--Example--ESP8266--TCP_Client_Single,根据实际更改ssid, password ,服务器IP地址，端口。


  4. 打开网络调试助手，协议类型选择TCP Server, 本地IP地址和本地端口号为上面代码中的设定值，默认为192.168.1.1和8081，点击连接。打开CoolTerm，连接串口。

  5. 下载程序到UNO后，把“RUN/Prog”开关拨在“RUN”。

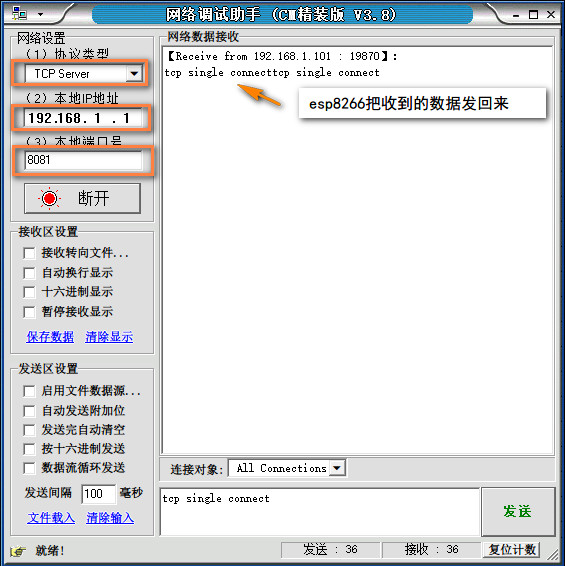

  6. 观察CoolTerm 会提示是否成功连接到服务器，连接成功后，在网络调试助手中发送一段信息"tcp single connect",在连接框中会收到这个信息，这是ESP8266收到消息后把内容再转发回来。你可以修改这部分代码，对数据进行不同的处理

STA模式，连接多个TCP服务器

STEP 6:第三个实验，ESP8266工作在STA模式，作为客户端，连接多个TCP服务器

  1. 把IO扩展板的“RUN/Prog”开关拨在“Prog。

  2. 把连接UNO的数据线断开，重新连接。

  3. 打开第三个例子，File--Example--ESP8266--TCP_Client_Multi, 根据实际更改ssid, password ,服务器IP地址，端口

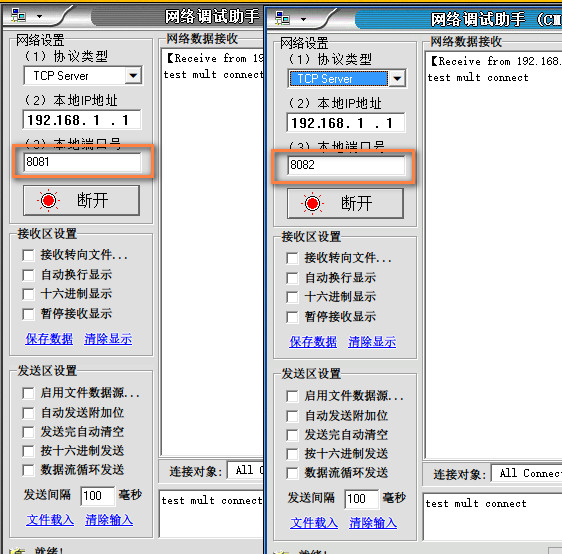

  4. 打开2个网络调试助手，协议类型选择TCP Server, 默认情况下本地IP地址都为192.168.1.1，本地端口号为8081和8082，点击连接。打开CoolTerm，连接串口。

  5. 下载程序后，把"RUN/Prog"开关拨在"RUN"。

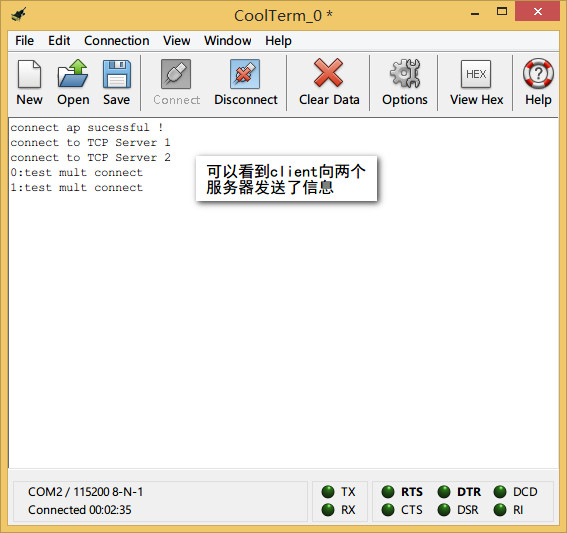

  6. 观察CoolTerm,会提示当前是否连接到两个服务器。2个网络调试助手作为TCP的服务器，在发送框中发送数据"test mult connect"，ESP8266会给每个服务器发回这个消息。ESP8266最多可以连接5个服务器。

STA模式，作为客户端进行数据透传

STEP 7:第四个实验，ESP8266工作在STA模式，作为TCP客户端，进行数据透传

  1. 把IO扩展板的“RUN/Prog”开关拨在“Prog。

  2. 把连接UNO的数据线断开，重新连接。

  3. 打开第四个例子，File--Example--ESP8266--TCP_Pure_Data_Mode, 根据实际更改ssid, password ,服务器IP地址和端口。


  4. 打开网络调试助手，协议类型选择TCP Server, 本地IP地址和本地端口号为上面代码中的设定值，默认为192.168.1.1和8081，点击连接打开CoolTerm，连接串口。

  5. 下载程序完成后，把"RUN/Prog"开关拨在"RUN"。

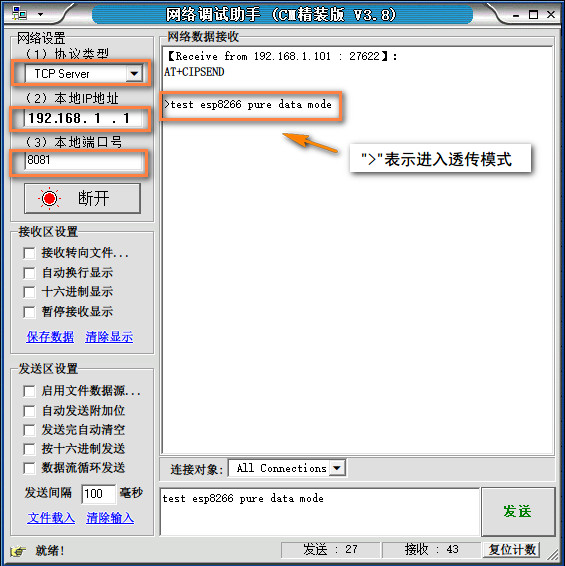

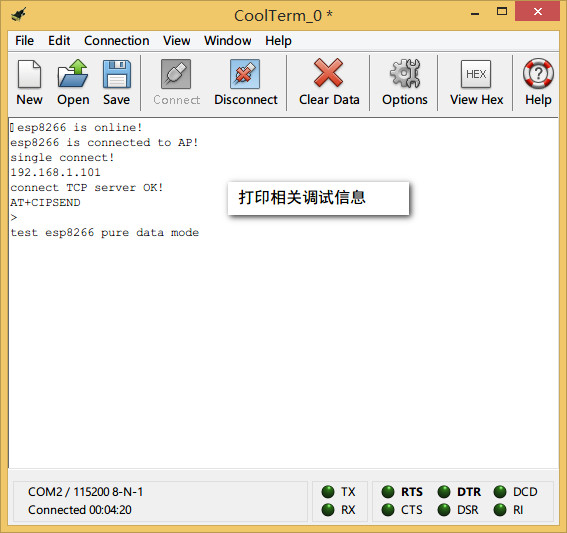

  6. 观察CoolTerm，会提示是否成功连接服务器，如果不成功，则给模块重新上电。当打印出">"符号时，表示模块进入了透传模式，在透传模式，数据传输速率会比普通发送模式快。在网络调试助手的发送框中发送"test esp8266 pure data mode"在接收框中会收到这条信息，这是因为ESP8266把收到的信息又转发回了服务器，你可以在代码中修改这一部分的内容。

STA模式，作为服务器

STEP 8:第四个实验，ESP8266工作在STA模式，作为TCP服务器

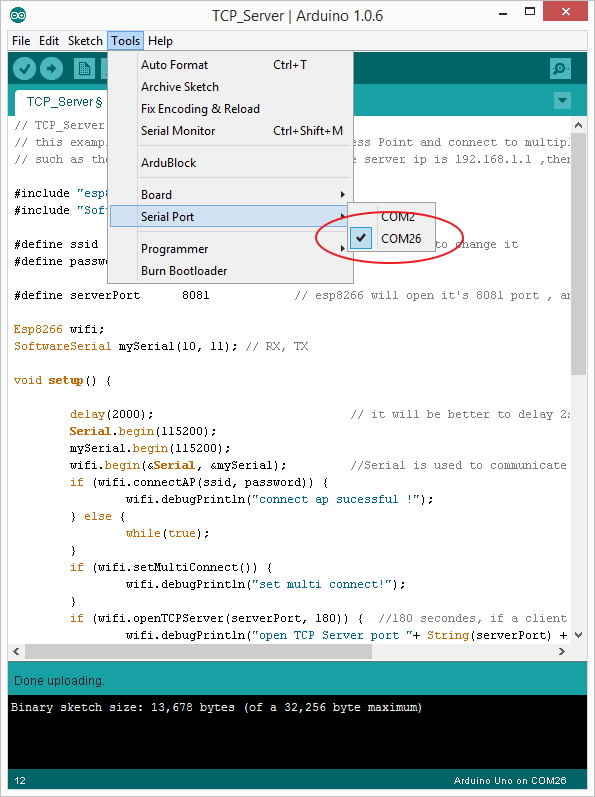

注意：目前，ESP8266的服务器状态并不稳定，我们正在努力解决。不过我们向您提供了server模式样例代码，以及用户手册，您可以尝试建立服务器。

更新固件

STEP 9:更新固件
请参考帖子： https://mc.dfrobot.com.cn/thread-276057-1-1.html

应用-远程控制一个LED灯

这个应用是建立在第二个应用基础之上，假如您做过了第二个实验，您可以在13脚上加一个LED灯（板子上13脚已经连接了一个LED），然后再上传下面的程序，模块和电脑建立连接之后，从电脑发送“H”开灯，发送“L”关灯。


// this example use esp8266 to connect to an Access Point and connect to SINGLE TCP Server which is at the same subnet
// such as the esp8266 is is 192.168.1.3, and the server ip is 192.168.1.1 ,then esp8266 can connect to the server

//Then connect a LED on Digital pin13, and open the software on PC_TCP server, send command to control the LED state:
//send "H" to turn ON LED; send "L" to turn OFF LED

#include "esp8266.h"
#include "SoftwareSerial.h"

#define ssid        "test"      // you need to change it
#define password    "12345678"

#define serverIP    "192.168.1.1"
#define serverPort  "8081"
int ledPin = 13;
String incomingData = "";

Esp8266 wifi;
SoftwareSerial mySerial(10, 11); // RX, TX

void setup() {
  pinMode(ledPin, OUTPUT);
  delay(2000);              // it will be better to delay 2s to wait esp8266 module OK
  Serial.begin(115200);
  mySerial.begin(115200);
  wifi.begin(&Serial, &mySerial);       //Serial is used to communicate with esp8266 module, mySerial is used to debug
  if (wifi.connectAP(ssid, password)) {
    wifi.debugPrintln("connect ap sucessful !");
  } else {
    while (true);
  }
  wifi.setSingleConnect();
  if (wifi.connectTCPServer(serverIP, serverPort)) {
    wifi.debugPrintln("connect to TCP server successful !");
  }
  String ip_addr;
  ip_addr = wifi.getIP();
  wifi.debugPrintln("esp8266 ip:" + ip_addr);
}

void loop() {
  int state = wifi.getState();
  switch (state) {
    case WIFI_NEW_MESSAGE:
      wifi.debugPrintln("new message!");
      incomingData = wifi.getMessage();
      wifi.sendMessage(incomingData);       //send the message to TCP server what it has received
      wifi.setState(WIFI_IDLE);
      break;
    case WIFI_CLOSED :                          //reconnet to the TCP server
      wifi.debugPrintln("server is closed! and trying to reconnect it!");
      if (wifi.connectTCPServer(serverIP, serverPort)) {
        wifi.debugPrintln("reconnect OK!");
        wifi.setState(WIFI_IDLE);
      }
      else {
        wifi.debugPrintln("reconnect fail");
        wifi.setState(WIFI_CLOSED);
      }
      break;
    case WIFI_IDLE :
      int sta = wifi.checkMessage();
      wifi.setState(sta);
      break;
  }
  if (incomingData == "H")  {
    digitalWrite(13, HIGH);
    incomingData = "";
  }
  else if (incomingData == "L")  {
    digitalWrite(13, LOW);
    incomingData = "";
  }
}


AT指令

新购买模块，可能需要先进行AT指令配置，方可使用。

AT指令使用方法

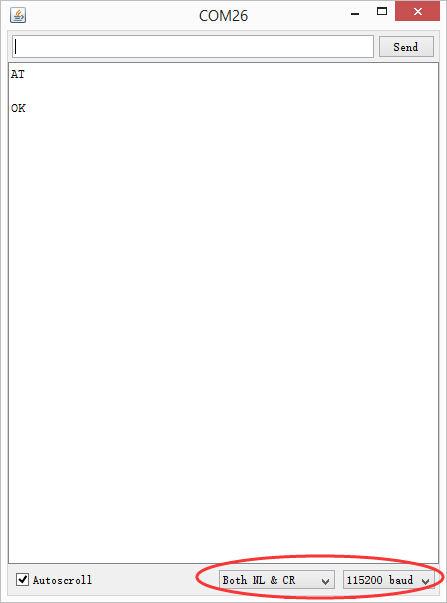

  1. 将WIFI BEE 插在FTDI USB 转串口上，选择开关拨在“BOOT”一边。

  2. 使用串口助手，比如Arduino自带的IDE 监视窗口。选择“Both NL & CR”，“115200”。






  3. 发送AT,就可以进入AT指令配置了。
    具体的AT命令表可参考 ESP8266芯片手册

相关链接

ESP8266 官方论坛
