简介

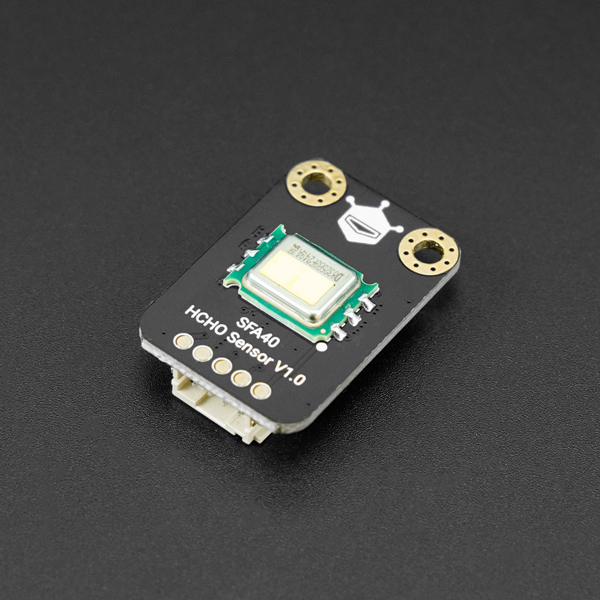

Gravity SFA40甲醛传感器，基于Sensirion的最新芯片SFA40，其具有大量程（0~1000ppb)，高精度（±20ppb），寿命长（＞6年）等特性。
并且和市售的其他甲醛传感器不同，其具有极低的交叉敏感度。以往其他采用电化学原理的甲醛传感器，其内部的传感芯片会对多种挥发性物质有反应。在传感器周围使用香水，或者使用橘子靠近传感器都会让传感器数值异常上升。
而SFA40几乎不对其他非甲醛的挥发性物质发生反应，只对甲醛有反应。

产品特性

• 高精度（±20ppb），大量程（0~1000ppb)，寿命长（＞6年）
• 低交叉敏感度，减少大量误报（对乙醇的交叉敏感度<0.3%）
• Gravity标准接口，2分钟快速部署，告别复杂电路调试

规格参数

• 供电电压：3.3V-5.5V
• 工作温度：-40~125℃
• 工作湿度：0~100%R.H（无凝结）
• 工作电流：80μA(Average@2Hz), 2mA(peak)，
• 尺寸：32 * 22mm
• 安装孔尺寸：φ3.0mm

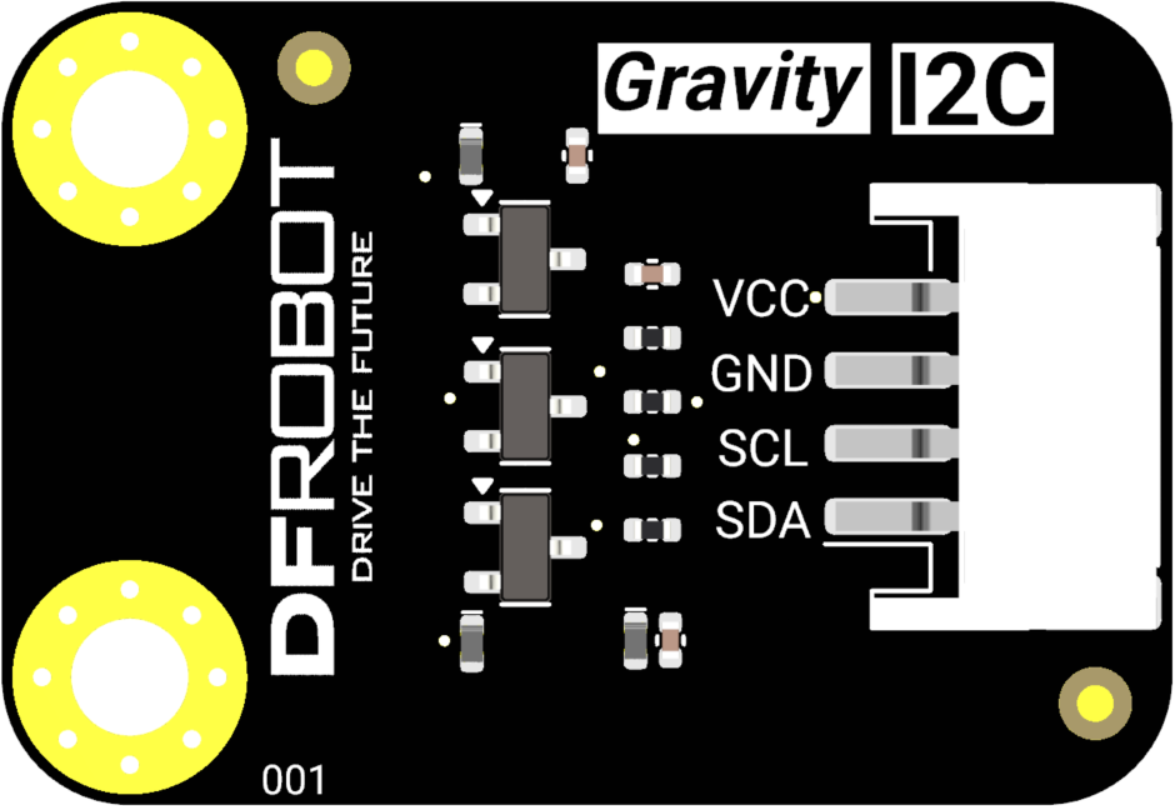

引脚说明

使用教程

软硬件准备

硬件准备

• DFRduino UNO+IO扩展板 (SKU:DFR0216-2) ×1
• Gravity: SFA40甲醛传感器（SKU:SEN0661）×1

软件准备

• 下载Arduino IDE： 点击下载Arduino IDE
• 下载DFRobot_SFA40库：DFRobot SFA40库
• Arduino IDE V1.8.19（或以下）安装库文件： 如何加载库文件
• Arduino IDE V2.0.0（或以上）可直接在库管理中搜索"DFRobot_SFA40"库并安装

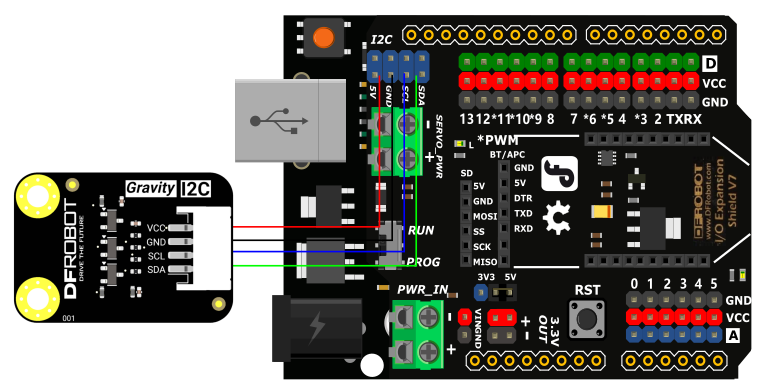

接线图

示例代码

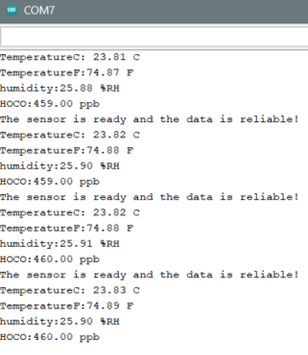

• 烧录以下示例代码后通过串口监视器查看甲醛数值

/*!
 * @file getSensorData.ino
 * @brief This example shows how to obtain data collected by SFA40, including HCHO and temperature and humidity data
 * @copyright	Copyright (c) 2025 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license The MIT License (MIT)
 * @author [fary](feng.yang@dfrobot.com)
 * @version V1.0
 * @date 2025-04-08
 * @url https://github.com/DFRobot/DFRobot_SFA40
 */
#include "DFRobot_SFA40.h"
DFRobot_SFA40 SFA40;

void setup() {
	Serial.begin(115200);
	while(!Serial);
	Serial.print("SFA40 init...");
	while(SFA40.begin()!=0){
		Serial.print("failed,Not found SFA40!");
	}
	Serial.println("successed");
	SFA40.startMeasurement();
}

void loop() {
	uint8_t status = SFA40.readMeasurementData();
	if(status==0){
		Serial.println("The sensor is ready and the data is reliable! ");
		static int number=0;

		Serial.print("TemperatureC: ");
		Serial.print(SFA40.temperatureC);
		Serial.println(" C");

		Serial.print("TemperatureF:");
		Serial.print(SFA40.temperatureF);
		Serial.println(" F");

		Serial.print("humidity:");
		Serial.print(SFA40.humidity);
		Serial.println(" %RH");

		Serial.print("HOCO:");
		Serial.print(SFA40.HOCO);
		Serial.println(" ppb");

	}else if(status&0x01){
		Serial.println("The sensor is not ready!");
	}else if(status&0x02){
		Serial.println("Sensor is not up to specification!");
	}

	 delay(1000);
}

Mind+ 使用教程

软硬件准备

硬件准备

• UNIHIKER K10 (SKU:DFR0992) ×1
• Gravity: SFA40甲醛传感器（SKU:SEN0661）×1

软件准备

• 下载Mind+: 点击下载Mind+

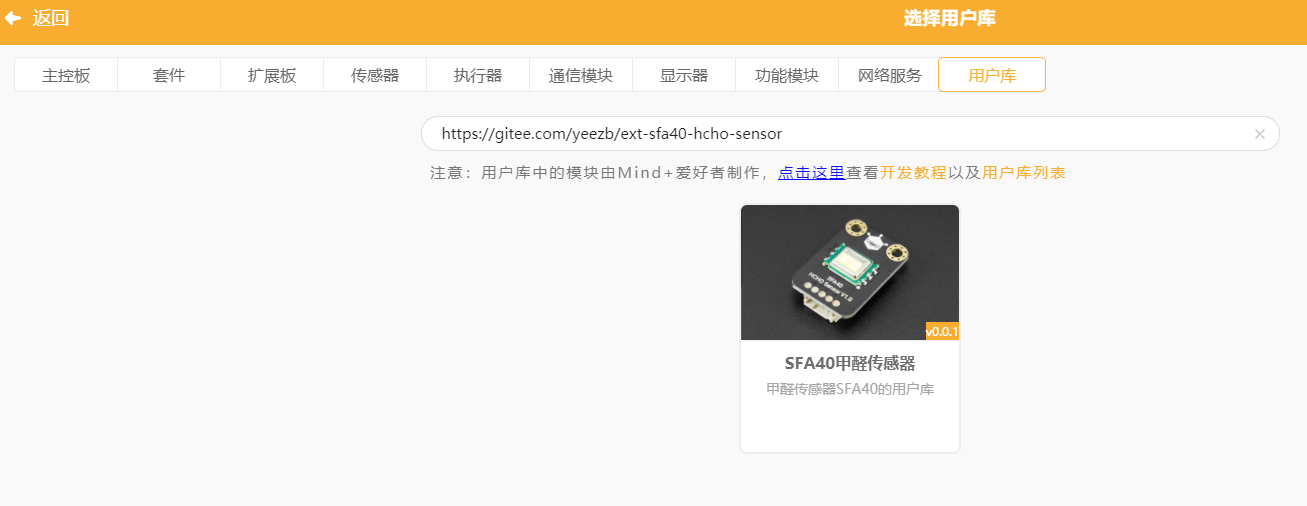

• Gravity: SFA40甲醛传感器用户库: https://gitee.com/yeezb/ext-sfa40-hcho-sensor
  复制上述URL至用户库并搜索

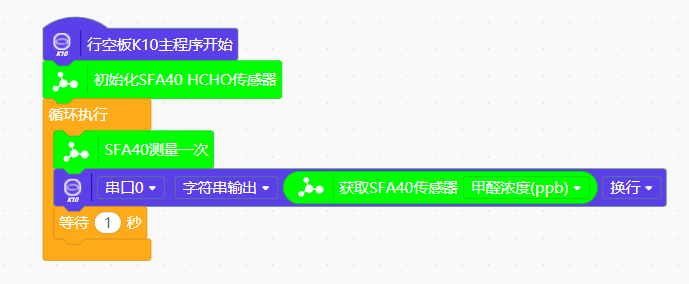

示例代码

常见问题

• Q: 为什么上电之后甲醛浓度很低，2ppm左右
• A: SFA40需要采集足够量的空气，并且需要和甲醛分子反应后才能有正常输出。一般需要上电后3~5分钟才能输出正常数值。
