DFROBOT SEN0446 Fermion: LPS27HHW压力传感器产品资料使用教程

简介

LPS27HHW是一款压阻式数字型气压传感器，传感器内部有凝胶保护IC，使得传感器可以长期在潮湿恶劣环境中工作。LPS27HHW具有24位压力数据输出和16位温度数据输出，内部的温度补偿算法使得气压数据不会受到温度变化的影响。传感器测量范围260hPa-1260hPa,绝对压力精度为0.5hPa，可用于便携式高度计、气压计、气象站设备等场景。

注意：该模块只支持3.3V，如果需要在5V主控上使用，请使用电平转换模组

特性

内部凝胶保护
260hPa至1260 hPa绝对压力范围
绝对压力精度：0.5 hPa
24位压力数据输出

应用场景

便携式高度计、气压计
气象站设备

技术规格

供电电压：3.3V
工作电流：5mA
通讯方式：I2C/SPI
I2C地址：0x5D(默认)/0x5C
压力测量范围：260hPa~1260 hPa
绝对压力精度：0.5 hPa
工作温度范围：-40℃~85℃
产品尺寸：15*20mm

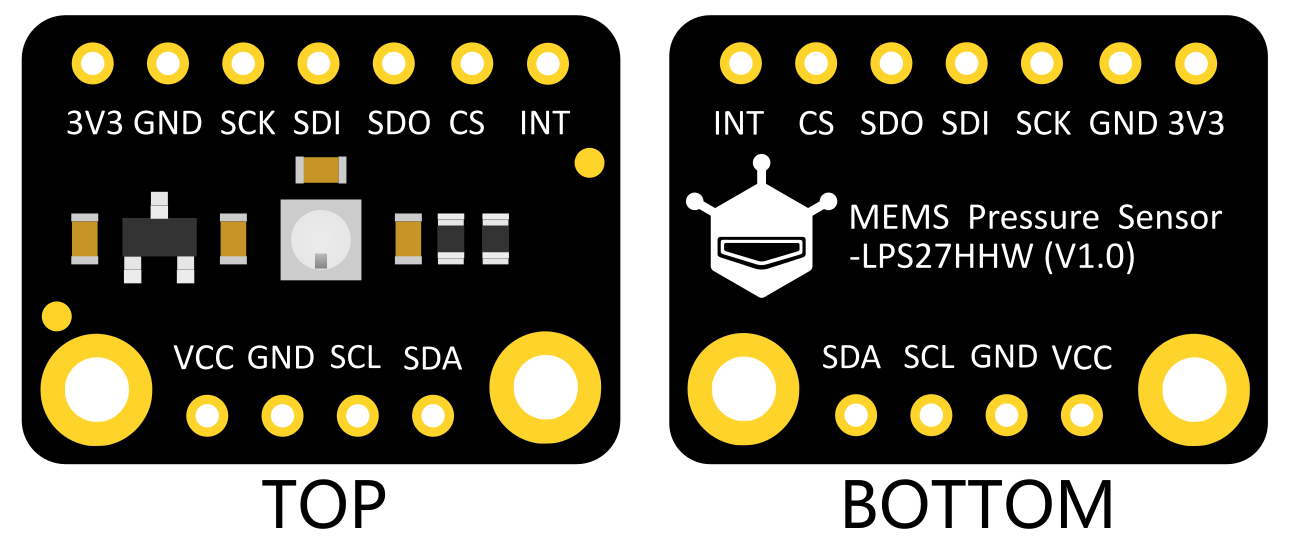

引脚说明

序号	丝印	功能描述
1	VCC	电源正极
2	GND	电源负极
3	SCL	I2C时钟线
4	SDA	I2C数据线
5	3V3	3V3输入
6	GND	电源负极
7	SCK	SPI时钟线
8	SDI	SPI数据线（输入）
9	SDO	SPI数据线（输出）
10	CS	SPI片选线
11	INT	中断引脚

使用教程

准备

硬件
- 1 x Arduino UNO控制板
- 1 x Fermion: LPS27HHW压力传感器
- 若干杜邦线
软件
- Arduino IDE，点击下载Arduino IDE
- LPS27HHW库文件和示例程序

关于如何安装库文件，点击链接

主要API接口函数列表

/*!
 *  @brief 获取此时的气压值，单位为hPA
 *  @return 返回此时气压值，以浮点数输出
 */
    float getPressureData_hPA();

/*!
 *  @brief 获取此时的温度值，单位为摄氏度
 *  @return 返回此时温度值，以浮点数输出
 */
    float getTemperature_C();

/**
  * @brief  Temperature output from FIFO value.[get]
  * @retval 传感器气压值
  */
    float getFifoPressure_hPA();

/**
  * @brief  Temperature output from FIFO value.[get]
  * @retval 传感器温度值
  */
    float getFifoTemperature_C();

/**
  * @brief  Temperature output from FIFO value.[get]
  * @retval 传感器气压值
  */
    float getFifoPressure_hPA();

/**
  * @brief  Temperature output from FIFO value.[get]
  * @retval 传感器温度值
  */
    float getFifoTemperature_C();

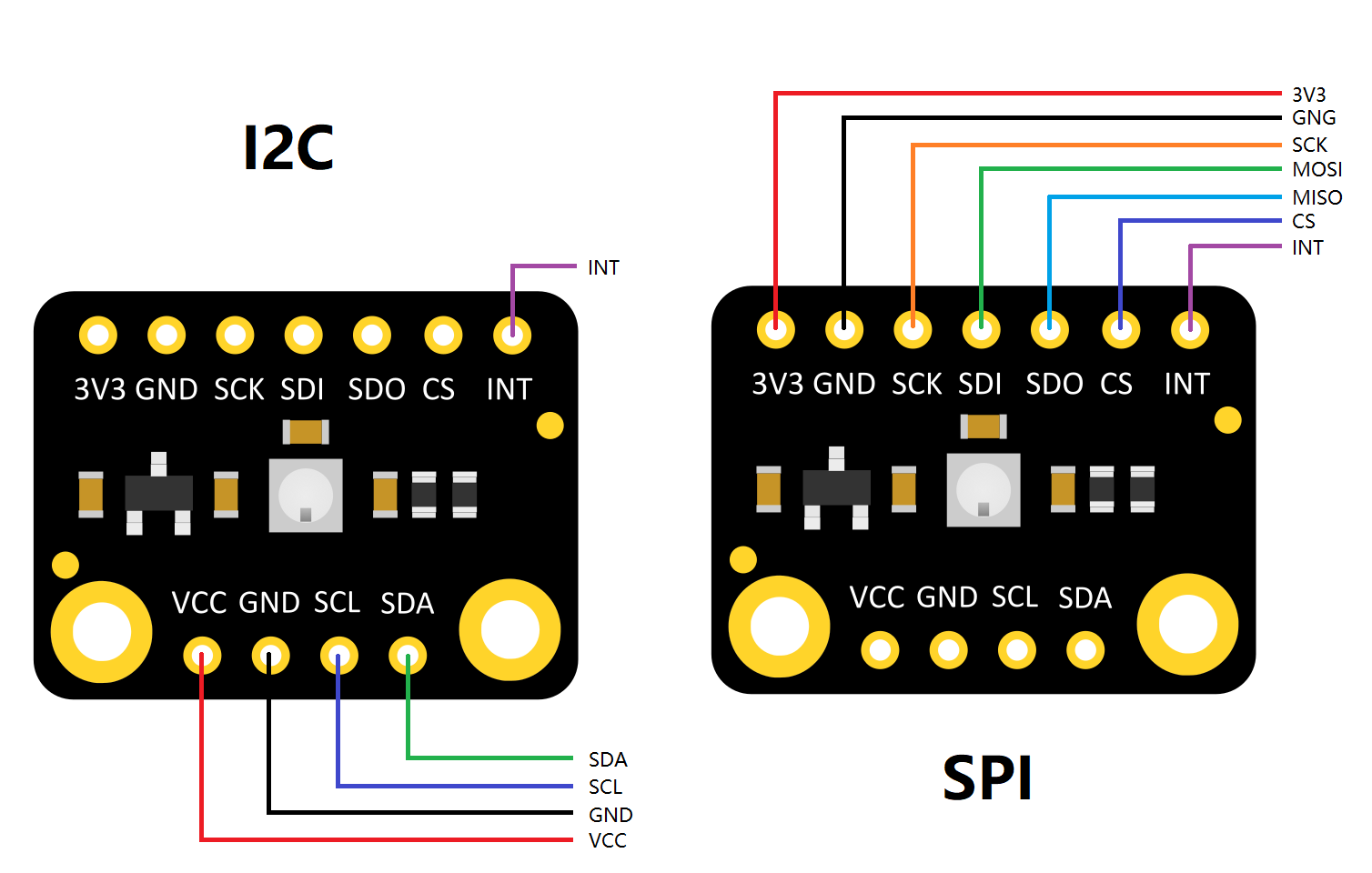

接线图

样例代码1 - 读取数据

获取气压、温度、海拔数据，并通过串口打印

/*!
  * @file  generalAccess.ino
  * @brief 获取传感器获取的气压值（hPA）和温度值（℃）以及海拔值（m）
  * @n     实验现象 传感器的配置信息打印在串口上,自测信息打印在串口上
  * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
  * @licence     The MIT License (MIT)
  * @author      PengKaixing(kaixing.peng@dfrobot.com)
  * @version     V0.1
  * @date        2021-04-28
  * @get         from https://www.dfrobot.com
  * @url         https://github.com/dfrobot/DFRobot_BMM150
  */
#include "DFRobot_LPS27HHW.h"

//默认打开，此时使用IIC通信，屏蔽之后使用SPI通信
#define I2C_COMMUNICATION

#ifdef  I2C_COMMUNICATION
/*!
 * @brief When using I2C communication, use the following program to
 *        construct an object by DFRobot_LPS27HHW_I2C
 * @param pWire I2C controller
 * @param I2C address
 *        LPS27HHW_I2C_ADD_L 0x5C  (SDO:0)
 *        LPS27HHW_I2C_ADD_H 0x5D  (SDO:1)
 */
#define I2C_ADDRESS    LPS27HHW_I2C_ADD_H
  DFRobot_LPS27HHW_I2C LPS27HHW(&Wire,I2C_ADDRESS);
/*!
 * @brief Constructor
 * @param cs Chip selection pinChip selection pin
 *        spi连接方法
 *        (SDO<-->MISO)    (SDI<-->MOSI)
 *        (SCK<-->SCK)     (CS<-->CS 可自定义引脚)
 */
#else
/*!
 * @brief 在使用SPI通信的时候需要根据不同的MCU改成不同的引脚值
 * 这个值可以是任意一个数字IO口
 * LPS27HHW_CS : D3(ESP32)
 * LPS27HHW_CS : 10(UNO)
 */
#define LPS27HHW_CS D3
  DFRobot_LPS27HHW_SPI LPS27HHW(/*cs = */LPS27HHW_CS);
#endif

void setup() {
  Serial.begin(115200);
  while(1)
  {
    /**
     *传感器初始化，用作初始化SPI或者初始化I2C，由此时使用的通信方式来决定
     */
    uint8_t status = LPS27HHW.begin();
    if(status == 0)
    {
      Serial.println("sensor inint success !");
      break;
    }else{
      Serial.print("sensor inint ,error code is:");
      Serial.println(status);
      delay(1000);
    }
  }

  /**
    *传感器软件复位
    */
  while (LPS27HHW.setReset())
  {
    Serial.println("Unsuccessful reset!");
    delay(1000);
  }
  Serial.println("reset success!");

  /*!
   * @brief  设置传感器以设置的频率的进行气压值采集
   *         默认使用 LPS27HHW_75_Hz_LOW_NOISE
   * @param
   *         LPS27HHW_POWER_DOWN
   *         LPS27HHW_1_Hz
   *         LPS27HHW_10_Hz
   *         LPS27HHW_25_Hz
   *         LPS27HHW_50_Hz
   *         LPS27HHW_75_Hz
   *         LPS27HHW_100_Hz
   *         LPS27HHW_200_Hz
   *         LPS27HHW_1_Hz_LOW_NOISE
   *         LPS27HHW_10_Hz_LOW_NOISE
   *         LPS27HHW_25_Hz_LOW_NOISE
   *         LPS27HHW_50_Hz_LOW_NOISE
   *         LPS27HHW_75_Hz_LOW_NOISE
   */
  LPS27HHW.setDataRate();
}

void loop() {
  float press = LPS27HHW.getPressureData_hPA();
  float temp  = LPS27HHW.getTemperature_C();
  float alti = LPS27HHW.calAltitude(press);

  Serial.println("===================");
  Serial.print("Pressure : ");
  Serial.print(press);
  Serial.println(" hPA");

  Serial.print("Temperature : ");
  Serial.print(temp);
  Serial.println(" ℃");

  Serial.print("Altitude : ");
  Serial.print(alti);
  Serial.println(" m");

  Serial.println("===================");
  Serial.println("");
  delay(1000);
}

结果

SEN0446result1

样例代码2 - 从FIFO中读取数据

此代码是从传感器的FIFO中读取数据，使用FIFO读取数据可以降低功耗

/*!
  * @file  getdatabyfifo.ino
  * @brief MCU从传感器的FIFO获取数据并通过串口打印出来
  * @n     实验现象 传感器的配置信息打印在串口上,自测信息打印在串口上
  * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
  * @licence     The MIT License (MIT)
  * @author      PengKaixing(kaixing.peng@dfrobot.com)
  * @version     V0.1
  * @date        2021-04-28
  * @get         from https://www.dfrobot.com
  * @url         https://github.com/dfrobot/DFRobot_BMM150
  */
#include "DFRobot_LPS27HHW.h"

//默认打开，此时使用IIC通信，屏蔽之后使用SPI通信
#define I2C_COMMUNICATION

#ifdef  I2C_COMMUNICATION
/*!
 * @brief When using I2C communication, use the following program to
 *        construct an object by DFRobot_LPS27HHW_I2C
 * @param pWire I2C controller
 * @param I2C address
 *        LPS27HHW_I2C_ADD_L 0x5C  (SDO:0)
 *        LPS27HHW_I2C_ADD_H 0x5D  (SDO:1)
 */
#define I2C_ADDRESS    LPS27HHW_I2C_ADD_H
  DFRobot_LPS27HHW_I2C LPS27HHW(&Wire,I2C_ADDRESS);
/*!
 * @brief Constructor
 * @param cs Chip selection pinChip selection pin
 *        spi连接方法
 *        (SDO<-->MISO)    (SDI<-->MOSI)
 *        (SCK<-->SCK)     (CS<-->CS 可自定义引脚)
 */
#else
/*!
 * @brief 在使用SPI通信的时候需要根据不同的MCU改成不同的引脚值
 * 这个值可以是任意一个数字IO口
 * LPS27HHW_CS : D3(ESP32)
 * LPS27HHW_CS : 10(UNO)
 */
#define LPS27HHW_CS D3
  DFRobot_LPS27HHW_SPI LPS27HHW(/*cs = */LPS27HHW_CS);
#endif

void setup() {
  Serial.begin(115200);
  while(1)
  {
    /**
     *传感器初始化，用作初始化SPI或者初始化I2C，由此时使用的通信方式来决定
     */
    uint8_t status = LPS27HHW.begin();
    if(status == 0)
    {
      Serial.println("sensor inint success !");
      break;
    }else
    {
      Serial.print("sensor inint ,error code is:");
      Serial.println(status);
      delay(1000);
    }
  }
  /**
    *传感器软件复位
    */
  while (LPS27HHW.setReset())
  {
    Serial.println("Unsuccessful reset!");
    delay(1000);
  }
  Serial.println("reset success!");

  /*!
   * @brief  设置传感器以设置的频率的进行气压值采集
   *         默认使用 LPS27HHW_75_Hz_LOW_NOISE
   * @param
   *         LPS27HHW_POWER_DOWN
   *         LPS27HHW_1_Hz
   *         LPS27HHW_10_Hz
   *         LPS27HHW_25_Hz
   *         LPS27HHW_50_Hz
   *         LPS27HHW_75_Hz
   *         LPS27HHW_100_Hz
   *         LPS27HHW_200_Hz
   *         LPS27HHW_1_Hz_LOW_NOISE
   *         LPS27HHW_10_Hz_LOW_NOISE
   *         LPS27HHW_25_Hz_LOW_NOISE
   *         LPS27HHW_50_Hz_LOW_NOISE
   *         LPS27HHW_75_Hz_LOW_NOISE
   */
  LPS27HHW.setDataRate();

  /*!
   * @brief  配置MCU从传感器的fifo中获取数据
   */
  LPS27HHW.cfgGainDataByFifo();
}

void loop() {
  float press = LPS27HHW.getFifoPressure_hPA();
  float temp = LPS27HHW.getFifoTemperature_C();
  float alti = LPS27HHW.calAltitude(press);

  Serial.println("===================");
  Serial.print("Pressure : ");
  Serial.print(press);
  Serial.println(" hPA");

  Serial.print("Temperature : ");
  Serial.print(temp);
  Serial.println(" ℃");

  Serial.print("Altitude : ");
  Serial.print(alti);
  Serial.println(" m");

  Serial.println("===================");
  Serial.println("");
  delay(1000);
}

结果

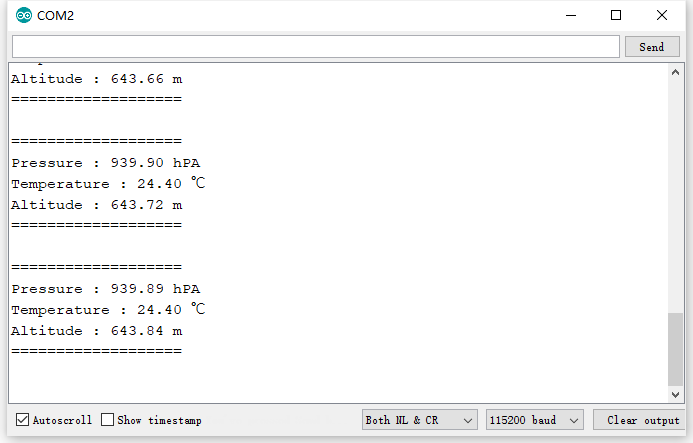

SEN0446result2

样例代码3 - 中断输出

在气压高于设置的值时中断引脚会输出高电平并且打印数据

/*!
  * @file  sensorinterupt.ino
  * @brief 先设置传感器产生中断的条件：阈值和触发方式，并将传感器的
  *        int中断引脚与MCU的中断引脚连接在一起，当此时环境中的气压
  *        达到条件的时候，MCU会产生中断并且打印此时的气压和温度值
  * @n     实验现象 传感器的配置信息打印在串口上,自测信息打印在串口上
  * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
  * @licence     The MIT License (MIT)
  * @author      PengKaixing(kaixing.peng@dfrobot.com)
  * @version     V0.1
  * @date        2021-04-28
  * @get         from https://www.dfrobot.com
  * @url         https://github.com/dfrobot/DFRobot_BMM150
  */
#include "DFRobot_LPS27HHW.h"
/*!
 * @brief 需要根据不同的MCU改成不同的引脚值
 * MCU        |    intPin
 * UNO        |     2,3
 * Mega2560   | 2, 3, 18, 19, 20, 21
 * Leonardo   | 0, 1, 2, 3, 7
 * ESP32      |  所有数字口
 * ESP8266    |  所有数字口
 */
#define intPin D2

//默认打开，此时使用IIC通信，屏蔽之后使用SPI通信
#define I2C_COMMUNICATION

#ifdef  I2C_COMMUNICATION
/*!
 * @brief When using I2C communication, use the following program to
 *        construct an object by DFRobot_LPS27HHW_I2C
 * @param pWire I2C controller
 * @param I2C address
 *        LPS27HHW_I2C_ADD_L 0x5C  (SDO:0)
 *        LPS27HHW_I2C_ADD_H 0x5D  (SDO:1)
 */
#define I2C_ADDRESS    LPS27HHW_I2C_ADD_H
  DFRobot_LPS27HHW_I2C LPS27HHW(&Wire,I2C_ADDRESS);
/*!
 * @brief Constructor
 * @param cs Chip selection pinChip selection pin
 *        spi连接方法
 *        (SDO<-->MISO)    (SDI<-->MOSI)
 *        (SCK<-->SCK)     (CS<-->CS 可自定义引脚)
 */
#else
/*!
 * @brief 在使用SPI通信的时候需要根据不同的MCU改成不同的引脚值
 * 这个值可以是任意一个数字IO口
 * LPS27HHW_CS : D3(ESP32)
 * LPS27HHW_CS : 10(UNO)
 */
#define LPS27HHW_CS D3
  DFRobot_LPS27HHW_SPI LPS27HHW(/*cs = */LPS27HHW_CS);
#endif

bool intflag;

void funcCallback()
{
  if(digitalRead(intPin))
    intflag=1;
  else
    intflag=0;
}

void setup() {
  Serial.begin(115200);
  while(1)
  {
    /**
     *传感器初始化，用作初始化SPI或者初始化I2C，由此时使用的通信方式来决定
     */
    uint8_t status = LPS27HHW.begin();
    if(status == 0)
    {
      Serial.println("sensor inint success !");
      break;
    }else
    {
      Serial.print("sensor inint ,error code is:");
      Serial.println(status);
      delay(1000);
    }
  }
  /**
    *传感器软件复位
    */
  while (LPS27HHW.setReset())
  {
    Serial.println("Unsuccessful reset!");
    delay(1000);
  }
  Serial.println("reset success!");

  /*!
   * @brief  为了保证读取的气压值的准确性，需要把传感器的
   *         持续更新关闭
   */
  LPS27HHW.closeBlockDataUpdate();

  /*!
   * @brief  设置传感器以设置的频率的进行气压值采集
   *         默认使用 LPS27HHW_75_Hz_LOW_NOISE
   * @param
   *         LPS27HHW_POWER_DOWN
   *         LPS27HHW_1_Hz
   *         LPS27HHW_10_Hz
   *         LPS27HHW_25_Hz
   *         LPS27HHW_50_Hz
   *         LPS27HHW_75_Hz
   *         LPS27HHW_100_Hz
   *         LPS27HHW_200_Hz
   *         LPS27HHW_1_Hz_LOW_NOISE
   *         LPS27HHW_10_Hz_LOW_NOISE
   *         LPS27HHW_25_Hz_LOW_NOISE
   *         LPS27HHW_50_Hz_LOW_NOISE
   *         LPS27HHW_75_Hz_LOW_NOISE
   */
  LPS27HHW.setDataRate();

  /*!
   * @brief  设置传感器产生中断的条件：
   *         LPS27HHW_NO_THRESHOLD
   *         LPS27HHW_POSITIVE
   *         LPS27HHW_NEGATIVE
   *         LPS27HHW_BOTH
   */
  LPS27HHW.setInterupt(/*阈值/hPA*/500,LPS27HHW.LPS27HHW_POSITIVE);

  /*！
   * 配置MCU中断
   */
  pinMode(intPin,INPUT);
  attachInterrupt(digitalPinToInterrupt(intPin), funcCallback, CHANGE);
}

void loop() {
  if(intflag)
  {
    float press = LPS27HHW.getPressureData_hPA();
    float temp = LPS27HHW.getTemperature_C();
    float alti = LPS27HHW.calAltitude(press);

    Serial.println("===================");
    Serial.print("Pressure : ");
    Serial.print(press);
    Serial.println(" hPA");

    Serial.print("Temperature : ");
    Serial.print(temp);
    Serial.println(" ℃");

    Serial.print("Altitude : ");
    Serial.print(alti);
    Serial.println(" m");

    Serial.println("===================");
    Serial.println("");
  }
  else
    Serial.println("No interruptions occur!");
  delay(1000);
}

结果

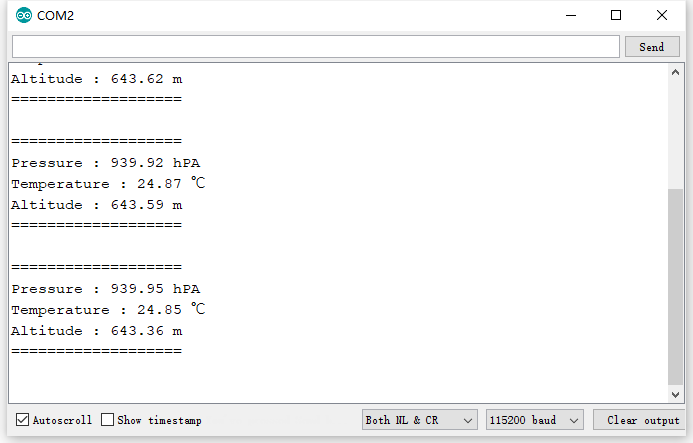

SEN0446result3

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
