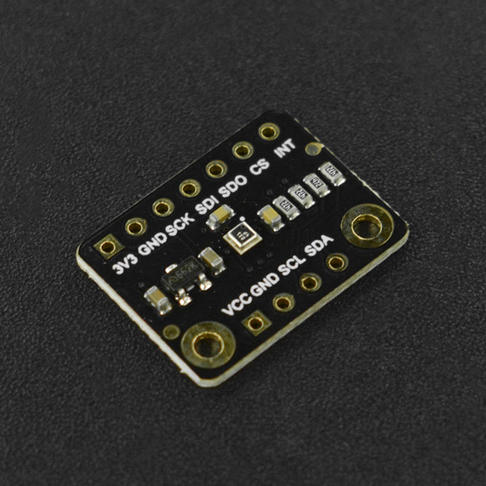

DFROBOT SEN0423 Fermion: BMP390L Digital Barometric Pressure Sensor (Breakout) 产品资料

简介

BMP390L是一款博世新研发的工业级专用数字气压传感器，具有极高的温度稳定性、低漂移、低功耗（睡眠电流仅54uA,最高功耗测量模式为650uA）和低噪声影响(0.02Pa)的特性。该产品绝对精度最大误差低于50Pa,相对精度可达±3Pa(相当于25cm),相比前代提升了166.7%，保证了测量的精准度。此外，新款在长期稳定性表现上也远超前代的表现，12个月的长期稳定性误差仅为16Pa。精准稳定低功耗的高度检测使得该产品十分适合用于GPS信号无法覆盖的室内定位等应用中，且该产品供货期长达十年，因此可以放心集成到您的设备中。

特性

高精度（绝对误差<50 Pa,相对误差<3 Pa）
长期稳定性高（±16 Pa/年）
极高的温度稳定性和低漂移性
超低的工作功耗（<650uA）

应用场景

垂直速度指示（如上升/下沉速度）
物联网 (IoT)
GPS 导航增强（例如改进初次定位时间、航位推算、斜率检测）
室内导航和定位（室内检测、电梯检测）
户外导航，休闲和运动应用
天气预报
健康保健应用（如肺活量测定）
健身应用（如增强热量检测）
增强现实和虚拟现实应用
情境感知

技术规格

工作电压：3.3V
工作电流：睡眠模式（54uA）/正常模式（357~650uA）
接口方式：I2C/SPI
I2C地址：0x77（默认地址）/0x76（可选：SDO引脚连接GND）
压力感应范围：300~1250 hPa
相对精度：±0.03hPa(相当于25cm)（@700-1100hPa,25-40°C）
绝对精度：±0.50hPa
温度偏移系数：±0.6Pa/K（@900hPa,25-40°C）
长期稳定性：±0.16hPa/年
ODR精度：±2%~±12%
启动时间：2ms
工作温度范围：-40℃ ~ +85℃（在0℃~+65℃下可使用全精度测量）
模块尺寸：15*20（mm）

引脚说明

序号	丝印	功能描述
1	VCC	3.3V~5.5V电源输入
2	3V3	3.3V电源输出/输入
3	GND	电源负极
4	SCL	I2C时钟线
5	SDA	I2C数据线
6	SCK	SPI时钟控制线
7	SDI	SPI数据线（输入）
8	SDO	SPI数据线（输出）
9	CS	SPI 片选线
10	INT	中断引脚

注意:

仅支持3.3V主板
所有数据输出电压均为3.3V
将SDO引脚拉低可切换I2C地址为：0x77

不同通信方式连线提示:

- I2C：0x77（默认）

- I2C：0x76

- SPI

注意：cs引脚可自行选择不冲突的引脚

- 中断引脚连接

主板	默认连接引脚
UNO/MEGA2560	D2
Leonardo	D3
Micro:bit	P0
ESP32/ESP8266/ARDUINO_SAM_ZERO（M0）	D6
Raspberry Pi	GPIO25

M0 使用教程

请按接线图所示将传感器与M0（或其它主板）相连接即可。

准备

硬件
- 1 x Firebeetle Board-M0
- 1 x BMP390L数字气压传感器
- 若干杜邦线
软件
- Arduino IDE，点击下载Arduino IDE
- 库文件和示例程序，可在ARDUINO中直接下载步骤如下图所示：

关于如何安装库文件，点击链接

关于如何使用Firebeetle Board-M0，点击链接

样例代码

注意：教程示例使用的是成都市温江区（中国）海拔540米，请使用者实际使用时换成本地海拔校准

主要API接口函数列表



  /**
  * @brief 初始化函数
  * @return 返回0表示初始化成功，返回其他值表示初始化失败，返回错误码
  */
  virtual int begin(void);

  /**
  * @brief 让用户方便配置常用的采样模式
  * @param mode:
  *        eUltraLowPrecision，超低精度，适合天气监控（最低功耗），电源模式为强制模式
  *        eLowPrecision，低精度，适合随意的检测，电源模式为正常模式
  *        eNormalPrecision1，标准精度1，适合在手持式设备上动态检测（例如在手机上），电源模式为正常模式
  *        eNormalPrecision2，标准精度2，适合无人机，电源模式为正常模式
  *        eHighPrecision，高精度，适合在低功耗手持式设备上（例如在手机上），电源模式为正常模式
  *        eUltraPrecision，超高精度，适合室内的导航，采集速率会极低，采集周期1000ms，电源模式为正常模式
  * @return 返回True表示配置成功，返回False表示配置失败，保持原来的状态
  */
  bool setSamplingMode(ePrecisionMode_t mode);

  /**
  * @brief 获取传感器当前采样模式下的采样周期
  * @return 返回采样周期，单位us
  */
  uint32_t getSamplingPeriodUS(void);

  /**
  * @brief 从寄存器获取温度测量值，工作范围（-40 ‒ +85 °C）
  * @return 返回温度测量值，单位是℃
  */
  float readTempC(void);

  /**
  * @brief 从寄存器获取压力测量值，工作范围（300‒1250 hPa）
  * @brief 若之前提供了基准值，则根据校准的海平面大气压，计算当前位置气压的绝对值
  * @return 返回压力测量值，单位是Pa
  */
  float readPressPa(void);

  /**
  * @brief 以给定的当前位置海拔做为基准值，为后续压力和海拔数据消除绝对差
  * @param altitude 当前位置海拔高度
  * @return 传入基准值成功，返回ture，失败返回false
  */
  bool calibratedAbsoluteDifference(float altitude);

  /**
  * @brief 根据传感器所测量大气压，计算海拔高度
  * @brief 若之前提供了基准值，则根据校准的海平面大气压，计算当前位置海拔绝对高度
  * @return 返回海拔高度，单位m
  */
  float readAltitudeM(void);

  /**
  * @brief 获取FIFO中缓存的数据
  * @brief 温度单位摄氏度，压力单位帕
  */
  void getFIFOData(float &FIFOTemperatureC, float &FIFOPressurePa);

  /**
  * @brief 传感器FIFO清空命令和软复位命令
  * @param mode 传感器基本命令，三种命令：
  *        BMP3XX_CMD_NOP，空命令
  *        BMP3XX_CMD_FIFO_FLUSH，清除FIFO中的所有数据，不改变FIFO配置
  *        BMP3XX_CMD_SOFTRESET，触发重置，所有用户配置设置将被其默认状态覆盖
  */
  void setCommand(uint8_t mode);

  /**
  * @brief FIFO水位设置配置
  * @param WTMSetting 需要设置的FIFO水位（0-511），FIFO填充达到水位值触发中断
  */
  void setFIFOWTM(uint16_t WTMSetting);

  /**
  * @brief FIFO配置一(FIFO1)
  * @param mode 需要设置的FIFO模式,下列模式相加为mode:
  *        eFIFODIS： 禁用FIFO ，eFIFOEN： 启用FIFO
  *        eFIFOStopOnFullDIS： 写满时继续写入 ，eFIFOStopOnFullEN： 写满时停止写入
  *        eFIFOTimeDIS： 禁用 ，eFIFOTimeEN： 启用在最后一个有效数据帧之后返回传感器时间帧
  *        eFIFOPressDIS： 禁用压力数据缓存 ，eFIFOPressEN： 启用压力数据缓存
  *        eFIFOTempDIS： 禁用温度数据缓存 ，eFIFOTempEN： 启用温度数据缓存
  */
  void setFIFOMode1(uint8_t mode);

  /**
  * @brief FIFO配置二(FIFO2)
  * @param mode 需要设置的FIFO模式,下列模式相加为mode:
  *        8种压力和温度数据的FIFO下采样选择(1-128), 系数为2^fifo_subsampling(0-7)：
  *          eFIFOSubsampling0, eFIFOSubsampling1, eFIFOSubsampling2, eFIFOSubsampling3,
  *          eFIFOSubsampling4, eFIFOSubsampling5, eFIFOSubsampling6, eFIFOSubsampling7,
  *        eFIFODataSelectDIS： 未过滤数据(补偿或未补偿) ，eFIFODataSelectEN： 过滤数据(补偿或未补偿)，外加两种保留状态：与“unfilt”相同
  */
  void setFIFOMode2(uint8_t mode);

  /**
  * @brief 中断配置(INT)
  * @param mode 需要设置的中断模式,下列模式相加为mode:
  *        中断引脚输出模式: eINTPinPP： 推挽 ，eINTPinOD： 开漏
  *        中断引脚有效电平: eINTPinActiveLevelLow： 低电平有效 ，eINTPinActiveLevelHigh： 高电平有效
  *        中断寄存器锁定: eINTLatchDIS： 禁用 ，eINTLatchEN： 启用
  *        FIFO水位到达中断: eINTFWTMDIS： 禁用 ，eINTFWTMEN： 启用
  *        FIFO存满中断: eINTFFullDIS： 禁用 ，eINTFFullEN： 启用
  *        中断引脚初始(无效、无中断)电平: eINTInitialLevelLOW： 低电平 ，eINTInitialLevelHIGH： 高电平
  *        温度/压力数据准备中断: eINTDataDrdyDIS： 禁用 ，eINTDataDrdyEN： 启用
  */
  void setINTMode(uint8_t mode);

  /**
  * @brief 测量模式和电源模式的配置
  * @param mode 需要设置的测量模式和电源模式,下列模式相加为mode:
  *        ePressDIS： 禁用压力测量 ，ePressEN： 启用压力测量
  *        eTempDIS： 禁用温度测量 ，eTempEN： 启用温度测量
  *        eSleepMode, eForcedMode, eNormalMode 三种模式：
  *          睡眠模式：上电复位后默认设置为睡眠模式。在睡眠模式下，不执行任何测量，并且功耗最少。所有寄存器均可访问；可以读取芯片ID和补偿系数。
  *          强制模式：在强制模式下，根据选择的测量和滤波选项进行单个测量。测量完成后，传感器返回睡眠模式，测量结果可从数据寄存器中获得。
  *          正常模式：在测量周期和待机周期之间连续循环，输出数据率(output data rates)与ODR模式设置有关。
  */
  void setPWRMode(uint8_t mode);

  /**
  * @brief 压力和温度测量的过采样配置(OSR:over-sampling register)
  * @param mode 需要设置的压力和温度测量的过采样模式,下列模式相加为mode:
          6种压力过采样模式:
            ePressOSRMode1,  压力采样×1，16 bit / 2.64 Pa（推荐温度过采样×1）
            ePressOSRMode2,  压力采样×2，16 bit / 2.64 Pa（推荐温度过采样×1）
            ePressOSRMode4,  压力采样×4，18 bit / 0.66 Pa（推荐温度过采样×1）
            ePressOSRMode8,  压力采样×8，19 bit / 0.33 Pa（推荐温度过采样×2）
            ePressOSRMode16,  压力采样×16，20 bit / 0.17 Pa（推荐温度过采样×2）
            ePressOSRMode32,  压力采样×32，21 bit / 0.085 Pa（推荐温度过采样×2）
          6种温度过采样模式
            eTempOSRMode1,  温度采样×1，16 bit / 0.0050 °C
            eTempOSRMode2,  温度采样×2，16 bit / 0.0025 °C
            eTempOSRMode4,  温度采样×4，18 bit / 0.0012 °C
            eTempOSRMode8,  温度采样×8，19 bit / 0.0006 °C
            eTempOSRMode16,  温度采样×16，20 bit / 0.0003 °C
            eTempOSRMode32,  温度采样×32，21 bit / 0.00015 °C
  */
  void setOSRMode(uint8_t mode);

  /**
  * @brief 细分/二次采样的方式设置输出数据率配置(ODR:output data rates)
  * @param mode 需要设置的输出数据率,可配置模式：
  *        BMP3XX_ODR_200_HZ，BMP3XX_ODR_100_HZ，BMP3XX_ODR_50_HZ，BMP3XX_ODR_25_HZ，BMP3XX_ODR_12P5_HZ，
  *        BMP3XX_ODR_6P25_HZ，BMP3XX_ODR_3P1_HZ，BMP3XX_ODR_1P5_HZ，BMP3XX_ODR_0P78_HZ，BMP3XX_ODR_0P39_HZ，
  *        BMP3XX_ODR_0P2_HZ，BMP3XX_ODR_0P1_HZ，BMP3XX_ODR_0P05_HZ，BMP3XX_ODR_0P02_HZ，BMP3XX_ODR_0P01_HZ，
  *        BMP3XX_ODR_0P006_HZ，BMP3XX_ODR_0P003_HZ，BMP3XX_ODR_0P0015_HZ
  * @return 返回True表示配置成功，返回False表示配置失败，保持原来的状态
  */
  bool setODRMode(uint8_t mode);

  /**
  * @brief IIR滤波系数配置（IIR filtering）
  * @param mode IIR滤波系数设置，可配置模式：
  *        BMP3XX_IIR_CONFIG_COEF_0，BMP3XX_IIR_CONFIG_COEF_1，BMP3XX_IIR_CONFIG_COEF_3，
  *        BMP3XX_IIR_CONFIG_COEF_7，BMP3XX_IIR_CONFIG_COEF_15，BMP3XX_IIR_CONFIG_COEF_31，
  *        BMP3XX_IIR_CONFIG_COEF_63，BMP3XX_IIR_CONFIG_COEF_127
  */
  void setIIRMode(uint8_t mode);

  /**
  * @brief 获取FIFO已缓存数据大小
  * @return 返回值范围为：0-511
  */
  uint16_t getFIFOLength(void);

  /**
  * @brief 获取FIFO设定的水位值
  * @return 返回值范围为：0-511
  */
  uint16_t getFIFOWTMValue(void);

样例代码1-读取温度，气压和海拔(getTempPress.ino)

选择getTempPress.ino

烧录程序

/*!
 * @file getTempPress.ino
 * @brief 获取传感器测量频率和测量数据（温度，气压，海拔）
 * @n 可以选择传入当前海拔高度，校准传感器，为气压海拔测量值消除误差
 * @n 获取当前测量频率，获取当前测量的温度和气压值
 * @n 海拔高度是由气压测量值和校准值计算而得
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author [qsj](qsj.huang@dfrobot.com)
 * @version  V0.1
 * @date  2021-4-30
 * @get from https://www.dfrobot.com
 * @url https://github.com/DFRobot/DFRobot_BMP3XX
 */
#include <DFRobot_BMP3XX.h>

/** 若使用Gravity系列的产品，则直接选用这两个接口，注释后续接口即可*/
// DFRobot_BMP388_IIC sensor();
// DFRobot_BMP390L_IIC sensor();

/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口IIC，请注释掉SPI接口
* IIC通信地址设置： eSDOGND： SDO引脚连接到GND,此时I2C地址为0x76
*                   eSDOVDD： SDO引脚连接到VDDIO(3v3),此时I2C地址为0x77
*/
// DFRobot_BMP388_IIC sensor(&Wire, sensor.eSDOVDD);
 DFRobot_BMP390L_IIC sensor(&Wire, sensor.eSDOVDD);
/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口SPI，请注释掉IIC接口
* 根据SPI片选管脚连接的板上引脚，自行设置digital引脚
* 注意：这里用的csPin是ESP32板子的D3数字引脚,也可以选择其它不冲突的引脚作为外部中断引脚
*/
// uint8_t csPin = D3;
// DFRobot_BMP388_SPI sensor(&SPI, csPin);
// DFRobot_BMP390L_SPI sensor(&SPI, csPin);


/* 如果不需要消除测量绝对差，请注释下面这一行 */
#define CALIBRATE_ABSOLUTE_DIFFERENCE

void setup(void)
{
  Serial.begin(115200);

  int rslt;
  while( ERR_OK != (rslt = sensor.begin()) ){
    if(ERR_DATA_BUS == rslt){
      Serial.println("Data bus error!!!");
    }else if(ERR_IC_VERSION == rslt){
      Serial.println("Chip versions do not match!!!");
    }
    delay(3000);
  }
  Serial.println("Begin ok!");

  /**
  * 让用户方便配置常用的6种采样模式，mode:
  *      eUltraLowPrecision，超低精度，适合天气监控（最低功耗），电源模式为强制模式
  *      eLowPrecision，低精度，适合随意的检测，电源模式为正常模式
  *      eNormalPrecision1，标准精度1，适合在手持式设备上动态检测（例如在手机上），电源模式为正常模式
  *      eNormalPrecision2，标准精度2，适合无人机，电源模式为正常模式
  *      eHighPrecision，高精度，适合在低功耗手持式设备上（例如在手机上），电源模式为正常模式
  *      eUltraPrecision，超高精度，适合室内的导航，采集速率会极低，采集周期1000ms，电源模式为正常模式
  */
  while( !sensor.setSamplingMode(sensor.eUltraPrecision) ){
    Serial.println("Set samping mode fail, retrying....");
    delay(3000);
  }

  delay(100);
  #ifdef CALIBRATE_ABSOLUTE_DIFFERENCE
  /**
  * 根据所给当前位置海拔，校准传感器
  * 此示例使用的是成都市温江区（中国）海拔540米，请使用者实际使用时换成本地海拔校准
  * 如果没有调用此接口，测量数据将不消除绝对误差
  * 注意：此接口只有第一次调用有效
  */
  if( sensor.calibratedAbsoluteDifference(540.0) ){
    Serial.println("Absolute difference base value set successfully!");
  }
  #endif

  /* 获取当前测量模式的采样周期，单位us */
  float sampingPeriodus = sensor.getSamplingPeriodUS();
  Serial.print("samping period : ");
  Serial.print(sampingPeriodus);
  Serial.println(" us");

  /* 获取当前测量模式的采样频率，单位Hz */
  float sampingFrequencyHz = 1000000 / sampingPeriodus;
  Serial.print("samping frequency : ");
  Serial.print(sampingFrequencyHz);
  Serial.println(" Hz");

  Serial.println();
  delay(1000);
}

void loop()
{
  /* 直接读取当前测量的温度数据，单位℃ */
  float temperature = sensor.readTempC();
  Serial.print("temperature : ");
  Serial.print(temperature);
  Serial.println(" C");

  /* 直接读取当前测量的压力数据，单位pa */
  float Pressure = sensor.readPressPa();
  Serial.print("Pressure : ");
  Serial.print(Pressure);
  Serial.println(" Pa");

  /* 读取海拔高度，单位m */
  float altitude = sensor.readAltitudeM();
  Serial.print("Altitude : ");
  Serial.print(altitude);
  Serial.println(" m");

  Serial.println();
  delay(1000);
}

结果

样例代码2-数据中断功能(interruptDataDrdy.ino)

选择interruptDataDrdy.ino

烧录程序

/*!
 * @file interruptDataDrdy.ino
 * @brief 演示数据（温度/压力）准备就绪的中断：
 * @n 当传感器数据测量完毕后，在非中断寄存器锁定状态下，会通过中断引脚（INT）产生一个2.5ms的脉冲信号
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author [qsj](qsj.huang@dfrobot.com)
 * @version  V0.1
 * @date  2021-4-30
 * @get from https://www.dfrobot.com
 * @url https://github.com/DFRobot/DFRobot_BMP3XX
 */
#include <DFRobot_BMP3XX.h>

/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口IIC，请注释掉SPI接口
* IIC通信地址设置： eSDOGND： SDO引脚连接到GND,此时I2C地址为0x76
*                   eSDOVDD： SDO引脚连接到VDDIO(3v3),此时I2C地址为0x77
* 注意：若使用Gravity系列的产品，IIC通信地址设置默认为：0x77（eSDOVDD）
*/
//DFRobot_BMP388_IIC sensor(&Wire, sensor.eSDOVDD);
 DFRobot_BMP390L_IIC sensor(&Wire, sensor.eSDOVDD);

/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口SPI，请注释掉IIC接口
* 根据SPI片选管脚连接的板上引脚，自行设置digital引脚
* 注意：这里用的csPin是ESP32板子的D3数字引脚,也可以选择其它不冲突的引脚作为外部中断引脚
*/
// uint8_t csPin = D3;
// DFRobot_BMP388_SPI sensor(&SPI, csPin);
// DFRobot_BMP390L_SPI sensor(&SPI, csPin);


/* 如果不需要消除测量绝对差，请注释下面这一行 */
#define CALIBRATE_ABSOLUTE_DIFFERENCE

/* 中断标志 */
volatile uint8_t flag = 0;
/* 外部中断函数 */
void interrupt()
{
  if(flag ==0){
    flag = 1;
  }
}

void setup(void)
{
  Serial.begin(115200);

  int rslt;
  while( ERR_OK != (rslt = sensor.begin()) ){
    if(ERR_DATA_BUS == rslt){
      Serial.println("Data bus error!!!");
    }else if(ERR_IC_VERSION == rslt){
      Serial.println("Chip versions do not match!!!");
    }
    delay(3000);
  }
  Serial.println("Begin ok!");

  /**
  * 中断配置
  * mode 需要设置的中断模式,下列模式相加为mode:
  *      中断引脚输出模式: eINTPinPP： 推挽 ，eINTPinOD： 开漏
  *      中断引脚有效电平: eINTPinActiveLevelLow： 低电平有效 ，eINTPinActiveLevelHigh： 高电平有效
  *      寄存器锁定中断: eINTLatchDIS： 禁用 ，eINTLatchEN： 启用
  *      FIFO水位到达中断: eINTFWTMDIS： 禁用 ，eINTFWTMEN： 启用
  *      FIFO存满中断: eINTFFullDIS： 禁用 ，eINTFFullEN： 启用
  *      中断引脚初始(无效、无中断)电平: eINTInitialLevelLOW： 低电平 ，eINTInitialLevelHIGH： 高电平
  *      温度/压力数据准备中断: eINTDataDrdyDIS： 禁用 ，eINTDataDrdyEN： 启用
  * 注意：在非锁存模式（eINTLatchDIS）中，中断信号为2.5ms的脉冲信号
  * 提示：当使用eINTPinActiveLevelLow（中断引脚低电平有效）时，需使用eINTInitialLevelHIGH（中断引脚初始高电平），后边中断触发请使用 "FALLING"
  *       当使用eINTPinActiveLevelHigh（中断引脚低电平有效）时，需使用eINTInitialLevelLOW（中断引脚初始高电平），后边中断触发请使用 "RISING"
  */
  sensor.setINTMode(sensor.eINTPinPP +
                    sensor.eINTPinActiveLevelHigh +
                    sensor.eINTLatchDIS +
                    sensor.eINTFWTMDIS +
                    sensor.eINTFFullDIS +
                    sensor.eINTInitialLevelLOW +
                    sensor.eINTDataDrdyEN);

  delay(100);
  #ifdef CALIBRATE_ABSOLUTE_DIFFERENCE
  /**
  * 根据所给当前位置海拔，校准传感器
  * 此示例使用的是成都市温江区（中国）海拔540米，请使用者实际使用时换成本地海拔校准
  * 如果没有调用此接口，测量数据将不消除绝对误差
  * 注意：此接口只有第一次调用有效
  */
  if( sensor.calibratedAbsoluteDifference(540.0) ){
    Serial.println("Absolute difference base value set successfully!");
  }
  #endif

  #if defined(ESP32) || defined(ESP8266)
  //默认使用D6引脚作为中断引脚,也可以选择其它不冲突的引脚作为外部中断引脚
  attachInterrupt(digitalPinToInterrupt(D6)/*Query the interrupt number of the D6 pin*/,interrupt,CHANGE);
  #elif defined(ARDUINO_SAM_ZERO)
  //默认使用5引脚作为中断引脚,也可以选择其它不冲突的引脚作为外部中断引脚
  attachInterrupt(digitalPinToInterrupt(5)/*Query the interrupt number of the 5 pin*/,interrupt,CHANGE);
  #else
  /*    The Correspondence Table of AVR Series Arduino Interrupt Pins And Terminal Numbers
   * ---------------------------------------------------------------------------------------
   * |                                        |  DigitalPin  | 2  | 3  |                   |
   * |    Uno, Nano, Mini, other 328-based    |--------------------------------------------|
   * |                                        | Interrupt No | 0  | 1  |                   |
   * |-------------------------------------------------------------------------------------|
   * |                                        |    Pin       | 2  | 3  | 21 | 20 | 19 | 18 |
   * |               Mega2560                 |--------------------------------------------|
   * |                                        | Interrupt No | 0  | 1  | 2  | 3  | 4  | 5  |
   * |-------------------------------------------------------------------------------------|
   * |                                        |    Pin       | 3  | 2  | 0  | 1  | 7  |    |
   * |    Leonardo, other 32u4-based          |--------------------------------------------|
   * |                                        | Interrupt No | 0  | 1  | 2  | 3  | 4  |    |
   * |--------------------------------------------------------------------------------------
   */
  /*                      The Correspondence Table of micro:bit Interrupt Pins And Terminal Numbers
   * ---------------------------------------------------------------------------------------------------------------------------------------------
   * |             micro:bit                       | DigitalPin |P0-P20 can be used as an external interrupt                                     |
   * |  (When using as an external interrupt,      |---------------------------------------------------------------------------------------------|
   * |no need to set it to input mode with pinMode)|Interrupt No|Interrupt number is a pin digital value, such as P0 interrupt number 0, P1 is 1 |
   * |-------------------------------------------------------------------------------------------------------------------------------------------|
   */
  attachInterrupt(/*Interrupt No*/0,interrupt,CHANGE);//Open the external interrupt 0, connect INT1/2 to the digital pin of the main control:
     //UNO(2), Mega2560(2), Leonardo(3), microbit(P0).
  #endif

  /* 获取当前测量模式的采样周期，单位us */
  float sampingPeriodus = sensor.getSamplingPeriodUS();
  Serial.print("samping period : ");
  Serial.print(sampingPeriodus);
  Serial.println(" us");

  /* 获取当前测量模式的采样频率，单位Hz */
  float sampingFrequencyHz = 1000000 / sampingPeriodus;
  Serial.print("samping frequency : ");
  Serial.print(sampingFrequencyHz);
  Serial.println(" Hz");

  Serial.println();
  delay(1000);
}

void loop()
{
  if(flag == 1){
    flag = 0;
    /* 当数据准备就绪中断触发时，读取海拔高度，单位m */
    float altitude = sensor.readAltitudeM();
    Serial.print("Altitude : ");
    Serial.print(altitude);
    Serial.println(" m");
  }
}

结果

样例代码3-FIFO水位或存满中断功能(interruptUsingFIFO.ino)

选择interruptUsingFIFO.ino

烧录程序

/*!
 * @file interruptUsingFIFO.ino
 * @brief 演示FIFO水位中断或FIFO存满中断：
 * @n 先将FIFO清空一次，然后开始获取FIFO中缓存的测量数据
 * @n 当收到中断引脚发出的FIFO水位中断信号后，将FIFO中的所有数据读出并求其平均值，在打印出来
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author [qsj](qsj.huang@dfrobot.com)
 * @version  V0.1
 * @date  2021-4-30
 * @get from https://www.dfrobot.com
 * @url https://github.com/DFRobot/DFRobot_BMP3XX
 */
#include <DFRobot_BMP3XX.h>

/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口IIC，请注释掉SPI接口
* IIC通信地址设置： eSDOGND： SDO引脚连接到GND,此时I2C地址为0x76
*                   eSDOVDD： SDO引脚连接到VDDIO(3v3),此时I2C地址为0x77
* 注意：若使用Gravity系列的产品，IIC通信地址设置默认为：0x77（eSDOVDD）
*/
// DFRobot_BMP388_IIC sensor(&Wire, sensor.eSDOGND);
 DFRobot_BMP390L_IIC sensor(&Wire, sensor.eSDOVDD);

/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口SPI，请注释掉IIC接口
* 根据SPI片选管脚连接的板上引脚，自行设置digital引脚
* 注意：这里用的csPin是ESP32板子的D3数字引脚,也可以选择其它不冲突的引脚作为外部中断引脚
*/
// uint8_t csPin = D3;
// DFRobot_BMP388_SPI sensor(&SPI, csPin);
// DFRobot_BMP390L_SPI sensor(&SPI, csPin);


/* 如果不需要消除测量绝对差，请注释下面这一行 */
#define CALIBRATE_ABSOLUTE_DIFFERENCE

/* 中断标志 */
volatile uint8_t flag = 0;
/* 外部中断函数 */
void interrupt()
{
  if(flag ==0){
    flag = 1;
  }
}

void setup(void)
{
  Serial.begin(115200);

  int rslt;
  while( ERR_OK != (rslt = sensor.begin()) ){
    if(ERR_DATA_BUS == rslt){
      Serial.println("Data bus error!!!");
    }else if(ERR_IC_VERSION == rslt){
      Serial.println("Chip versions do not match!!!");
    }
    delay(3000);
  }
  Serial.println("Begin ok!");

  /**
  * FIFO配置一
  * mode 需要设置的FIFO模式,下列模式相加为mode:
  *      eFIFODIS： 禁用FIFO ，eFIFOEN： 启用FIFO
  *      eFIFOStopOnFullDIS： 写满时继续写入 ，eFIFOStopOnFullEN： 写满时停止写入
  *      eFIFOTimeDIS： 禁用 ，eFIFOTimeEN： 启用在最后一个有效数据帧之后返回传感器时间帧
  *      eFIFOPressDIS： 禁用压力数据存储 ，eFIFOPressEN： 启用压力数据存储
  *      eFIFOTempDIS： 禁用温度数据存储 ，eFIFOTempEN： 启用温度数据存储
  */
  sensor.setFIFOMode1(sensor.eFIFOEN +
                      sensor.eFIFOStopOnFullDIS +
                      sensor.eFIFOTimeEN +
                      sensor.eFIFOPressEN +
                      sensor.eFIFOTempEN);

  /**
  * FIFO配置二
  * mode 需要设置的FIFO模式,下列模式相加为mode:
  *      8种压力和温度数据的FIFO下采样选择(1-128), 系数为2^fifo_subsampling(0-7)：
  *        eFIFOSubsampling0, eFIFOSubsampling1, eFIFOSubsampling2, eFIFOSubsampling3,
  *        eFIFOSubsampling4, eFIFOSubsampling5, eFIFOSubsampling6, eFIFOSubsampling7,
  *      eFIFODataSelectDIS： 未过滤数据(补偿或未补偿) ，eFIFODataSelectEN： 过滤数据(补偿或未补偿)，外加两种保留状态：与“unfilt”相同
  */
  sensor.setFIFOMode2(sensor.eFIFOSubsampling2 +
                      sensor.eFIFODataSelectEN);

  /**
  * 传感器FIFO清空命令和软复位命令
  * mode 传感器基本命令，三种命令：
  *      BMP3XX_CMD_NOP，空命令
  *      BMP3XX_CMD_FIFO_FLUSH，清除FIFO中的所有数据，不改变FIFO配置
  *      BMP3XX_CMD_SOFTRESET，触发重置，所有用户配置设置将被其默认状态覆盖
  */
  sensor.setCommand(BMP3XX_CMD_FIFO_FLUSH);

  /**
  * FIFO水位设置配置
  * WTMSetting 需要设置的FIFO水位（0-511），FIFO填充达到水位值触发中断
  */
  uint16_t FIFOWTM = 500;
  sensor.setFIFOWTM(FIFOWTM);

  /**
  * 中断配置
  * mode 需要设置的中断模式,下列模式相加为mode:
  *      中断引脚输出模式: eINTPinPP： 推挽 ，eINTPinOD： 开漏
  *      中断引脚有效电平: eINTPinActiveLevelLow： 低电平有效 ，eINTPinActiveLevelHigh： 高电平有效
  *      寄存器锁定中断: eINTLatchDIS： 禁用 ，eINTLatchEN： 启用
  *      FIFO水位到达中断: eINTFWTMDIS： 禁用 ，eINTFWTMEN： 启用
  *      FIFO存满中断: eINTFFullDIS： 禁用 ，eINTFFullEN： 启用
  *      中断引脚初始(无效、无中断)电平: eINTInitialLevelLOW： 低电平 ，eINTInitialLevelHIGH： 高电平
  *      温度/压力数据准备中断: eINTDataDrdyDIS： 禁用 ，eINTDataDrdyEN： 启用
  * 注意：在非锁存模式（eINTLatchDIS）中，中断信号为2.5ms的脉冲信号
  * 提示：当使用eINTPinActiveLevelLow（中断引脚低电平有效）时，需使用eINTInitialLevelHIGH（中断引脚初始高电平），后边中断触发请使用 "FALLING"
  *       当使用eINTPinActiveLevelHigh（中断引脚低电平有效）时，需使用eINTInitialLevelLOW（中断引脚初始高电平），后边中断触发请使用 "RISING"
  */
  sensor.setINTMode(sensor.eINTPinPP +
                    sensor.eINTPinActiveLevelHigh +
                    sensor.eINTLatchDIS +
                    sensor.eINTFWTMEN +
                    sensor.eINTFFullDIS +
                    sensor.eINTInitialLevelLOW +
                    sensor.eINTDataDrdyDIS);

  delay(100);
  #ifdef CALIBRATE_ABSOLUTE_DIFFERENCE
  /**
  * 根据所给当前位置海拔，校准传感器
  * 此示例使用的是成都市温江区（中国）海拔540米，请使用者实际使用时换成本地海拔校准
  * 如果没有调用此接口，测量数据将不消除绝对误差
  * 注意：此接口只有第一次调用有效
  */
  if( sensor.calibratedAbsoluteDifference(540.0) ){
    Serial.println("Absolute difference base value set successfully!");
  }
  #endif

  #if defined(ESP32) || defined(ESP8266)
  //默认使用D6引脚作为中断引脚,也可以选择其它不冲突的引脚作为外部中断引脚
  attachInterrupt(digitalPinToInterrupt(D6)/*Query the interrupt number of the D6 pin*/,interrupt,CHANGE);
  #elif defined(ARDUINO_SAM_ZERO)
  //默认使用5引脚作为中断引脚,也可以选择其它不冲突的引脚作为外部中断引脚
  attachInterrupt(digitalPinToInterrupt(5)/*Query the interrupt number of the 5 pin*/,interrupt,CHANGE);
  #else
  /*    The Correspondence Table of AVR Series Arduino Interrupt Pins And Terminal Numbers
   * ---------------------------------------------------------------------------------------
   * |                                        |  DigitalPin  | 2  | 3  |                   |
   * |    Uno, Nano, Mini, other 328-based    |--------------------------------------------|
   * |                                        | Interrupt No | 0  | 1  |                   |
   * |-------------------------------------------------------------------------------------|
   * |                                        |    Pin       | 2  | 3  | 21 | 20 | 19 | 18 |
   * |               Mega2560                 |--------------------------------------------|
   * |                                        | Interrupt No | 0  | 1  | 2  | 3  | 4  | 5  |
   * |-------------------------------------------------------------------------------------|
   * |                                        |    Pin       | 3  | 2  | 0  | 1  | 7  |    |
   * |    Leonardo, other 32u4-based          |--------------------------------------------|
   * |                                        | Interrupt No | 0  | 1  | 2  | 3  | 4  |    |
   * |--------------------------------------------------------------------------------------
   */
  /*                      The Correspondence Table of micro:bit Interrupt Pins And Terminal Numbers
   * ---------------------------------------------------------------------------------------------------------------------------------------------
   * |             micro:bit                       | DigitalPin |P0-P20 can be used as an external interrupt                                     |
   * |  (When using as an external interrupt,      |---------------------------------------------------------------------------------------------|
   * |no need to set it to input mode with pinMode)|Interrupt No|Interrupt number is a pin digital value, such as P0 interrupt number 0, P1 is 1 |
   * |-------------------------------------------------------------------------------------------------------------------------------------------|
   */
  attachInterrupt(/*Interrupt No*/0,interrupt,CHANGE);//Open the external interrupt 0, connect INT1/2 to the digital pin of the main control:
     //UNO(2), Mega2560(2), Leonardo(3), microbit(P0).
  #endif

  /* 清空FIFOFIFO中的数据，FIFO配置保持不变 */
  sensor.setCommand(BMP3XX_CMD_FIFO_FLUSH);
}

void loop()
{
  float fifoTemperatureC, fifoPressurePa;
  float fifoTemperatureSUM = 0, fifoPressureSUM = 0;
  uint8_t count = 0;

  if(flag == 1){
    /* 当水位中断触发时，读取海拔高度，单位m */
    float altitude = sensor.readAltitudeM();
    Serial.print("Altitude : ");
    Serial.print(altitude);
    Serial.println(" m");
    /* 读取FIFO中已存储的所有测量数据，并将所有数据求和 */
    while(sensor.getFIFOLength()){
      sensor.getFIFOData(fifoTemperatureC, fifoPressurePa);
      fifoTemperatureSUM += fifoTemperatureC;
      fifoPressureSUM += fifoPressurePa;
      count++;
    }
    Serial.print("The number of data read this time is：");
    Serial.println(count);
    Serial.println("Below is the average of the results：");
    Serial.print("temperature : ");
    /* 同时在FIFO中读count个温度数据得到的平均温度值，单位℃ */
    Serial.print(fifoTemperatureSUM/count);
    Serial.println(" C");
    Serial.print("Pressure : ");
    /* 同时在FIFO中读count个压力数据得到的平均压力值，单位pa */
    Serial.print(fifoPressureSUM/count);
    Serial.println(" Pa");
    count = 0;
    flag = 0;
  }
  sensor.getFIFOData(fifoTemperatureC, fifoPressurePa);
  Serial.print("temperature : ");
  /* 温度数据，单位℃（当FIFO中没有此数据时，其值为零） */
  Serial.print(fifoTemperatureC);
  Serial.println(" C");
  Serial.print("Pressure : ");
  /* 压力数据，单位pa（当FIFO中没有此数据时，其值为零） */
  Serial.print(fifoPressurePa);
  Serial.println(" Pa");
  /* FIFO已存储数据的字节数 */
  Serial.println(sensor.getFIFOLength());

  Serial.println();
  delay(300);
}

结果

样例代码4-数据处理高级设置功能(set_ODR_OSR_IIR.ino)

选择set_ODR_OSR_IIR.ino

烧录程序

/*!
 * @file set_ODR_OSR_IIR.ino
 * @brief 数据处理高级设置，配置更高级更符合您需求的数据采样、处理模式
 * @n 配置测量模式：睡眠模式，强制模式，正常模式
 * @n 配置压力、温度的过采样模式（增加采样次数）
 * @n 细分/二次采样的方式设置输出数据率的设置（设置数据输出率，需小于采样频率）
 * @n IIR滤波系数设置（过滤噪音）
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author [qsj](qsj.huang@dfrobot.com)
 * @version  V0.1
 * @date  2021-4-30
 * @get from https://www.dfrobot.com
 * @url https://github.com/DFRobot/DFRobot_BMP3XX
 */
#include <DFRobot_BMP3XX.h>

/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口IIC，请注释掉SPI接口
* IIC通信地址设置： eSDOGND： SDO引脚连接到GND,此时I2C地址为0x76
*                   eSDOVDD： SDO引脚连接到VDDIO(3v3),此时I2C地址为0x77
* 注意：若使用Gravity系列的产品，IIC通信地址设置默认为：0x77（eSDOVDD）
*/
//DFRobot_BMP388_IIC sensor(&Wire, sensor.eSDOGND);
 DFRobot_BMP390L_IIC sensor(&Wire, sensor.eSDOVDD);

/**
* 选择芯片版本BMP388/BMP390L
* 选择通信接口SPI，请注释掉IIC接口
* 根据SPI片选管脚连接的板上引脚，自行设置digital引脚
* 注意：这里用的csPin是ESP32板子的D3数字引脚,也可以选择其它不冲突的引脚作为外部中断引脚
*/
// uint8_t csPin = D3;
// DFRobot_BMP388_SPI sensor(&SPI, csPin);
// DFRobot_BMP390L_SPI sensor(&SPI, csPin);


/* 如果不需要消除测量绝对差，请注释下面这一行 */
#define CALIBRATE_ABSOLUTE_DIFFERENCE

void setup(void)
{
  Serial.begin(115200);

  int rslt;
  while( ERR_OK != (rslt = sensor.begin()) ){
    if(ERR_DATA_BUS == rslt){
      Serial.println("Data bus error!!!");
    }else if(ERR_IC_VERSION == rslt){
      Serial.println("Chip versions do not match!!!");
    }
    delay(3000);
  }
  Serial.println("Begin ok!");

  /**
  * 测量模式和电源模式的配置
  * mode 需要设置的测量模式和电源模式,下列模式相加为mode:
  *      ePressDIS： 禁用压力测量 ，ePressEN： 启用压力测量
  *      eTempDIS： 禁用温度测量 ，eTempEN： 启用温度测量
  *      eSleepMode, eForcedMode/, eNormalMode 三种模式：
  *        睡眠模式：上电复位后默认设置为睡眠模式。在睡眠模式下，不执行任何测量，并且功耗最少。所有寄存器均可访问；可以读取芯片ID和补偿系数。
  *        强制模式：在强制模式下，根据选择的测量和滤波选项进行单个测量。测量完成后，传感器返回睡眠模式，测量结果可从数据寄存器中获得。
  *        正常模式：在测量周期和待机周期之间连续循环。测量速率在odrSel寄存器中设置，可以选择不同的采样频率Fsampling=200Hz的预分频器。
  */
  sensor.setPWRMode(sensor.ePressEN +
                    sensor.eTempEN +
                    sensor.eNormalMode);

  /**
  *  压力和温度测量的过采样配置
  *  mode 需要设置的压力和温度测量的过采样模式,下列模式相加为mode:
  *       6种压力过采样模式:
  *         ePressOSRMode1,  压力采样×1，16 bit / 2.64 Pa（推荐温度过采样×1）
  *         ePressOSRMode2,  压力采样×2，16 bit / 2.64 Pa（推荐温度过采样×1）
  *         ePressOSRMode4,  压力采样×4，18 bit / 0.66 Pa（推荐温度过采样×1）
  *         ePressOSRMode8,  压力采样×8，19 bit / 0.33 Pa（推荐温度过采样×2）
  *         ePressOSRMode16,  压力采样×16，20 bit / 0.17 Pa（推荐温度过采样×2）
  *         ePressOSRMode32,  压力采样×32，21 bit / 0.085 Pa（推荐温度过采样×2）
  *       6种温度过采样模式
  *         eTempOSRMode1,  温度采样×1，16 bit / 0.0050 °C
  *         eTempOSRMode2,  温度采样×2，16 bit / 0.0025 °C
  *         eTempOSRMode4,  温度采样×4，18 bit / 0.0012 °C
  *         eTempOSRMode8,  温度采样×8，19 bit / 0.0006 °C
  *         eTempOSRMode16,  温度采样×16，20 bit / 0.0003 °C
  *         eTempOSRMode32,  温度采样×32，21 bit / 0.00015 °C
  */
  sensor.setOSRMode(sensor.ePressOSRMode4 +
                    sensor.eTempOSRMode1);

  /**
  * 细分/二次采样的方式设置输出数据率配置
  * mode 需要设置的输出数据率,可配置模式：
  *      BMP3XX_ODR_200_HZ，BMP3XX_ODR_100_HZ，BMP3XX_ODR_50_HZ，BMP3XX_ODR_25_HZ，BMP3XX_ODR_12P5_HZ，
  *      BMP3XX_ODR_6P25_HZ，BMP3XX_ODR_3P1_HZ，BMP3XX_ODR_1P5_HZ，BMP3XX_ODR_0P78_HZ，BMP3XX_ODR_0P39_HZ，
  *      BMP3XX_ODR_0P2_HZ，BMP3XX_ODR_0P1_HZ，BMP3XX_ODR_0P05_HZ，BMP3XX_ODR_0P02_HZ，BMP3XX_ODR_0P01_HZ，
  *      BMP3XX_ODR_0P006_HZ，BMP3XX_ODR_0P003_HZ，BMP3XX_ODR_0P0015_HZ
  */
  while( !sensor.setODRMode(BMP3XX_ODR_50_HZ) ){
    Serial.println("Set ODR mode fail! Please select lower frequency!");
    delay(3000);
  }

  /**
  * IIR滤波系数配置
  * mode IIR滤波系数设置，可配置模式：
  *      BMP3XX_IIR_CONFIG_COEF_0，BMP3XX_IIR_CONFIG_COEF_1，BMP3XX_IIR_CONFIG_COEF_3，
  *      BMP3XX_IIR_CONFIG_COEF_7，BMP3XX_IIR_CONFIG_COEF_15，BMP3XX_IIR_CONFIG_COEF_31，
  *      BMP3XX_IIR_CONFIG_COEF_63，BMP3XX_IIR_CONFIG_COEF_127
  */
  sensor.setIIRMode(BMP3XX_IIR_CONFIG_COEF_3);

  delay(100);
  #ifdef CALIBRATE_ABSOLUTE_DIFFERENCE
  /**
  * 根据所给当前位置海拔，校准传感器
  * 此示例使用的是成都市温江区（中国）海拔540米，请使用者实际使用时换成本地海拔校准
  * 如果没有调用此接口，测量数据将不消除绝对误差
  * 注意：此接口只有第一次调用有效
  */
  if( sensor.calibratedAbsoluteDifference(540.0) ){
    Serial.println("Absolute difference base value set successfully!");
  }
  #endif
}

void loop()
{
  /* 直接读取当前测量的温度数据，单位℃ */
  float temperature = sensor.readTempC();
  Serial.print("temperature : ");
  Serial.print(temperature);
  Serial.println(" C");

  /* 直接读取当前测量的压力数据，单位pa */
  float Pressure = sensor.readPressPa();
  Serial.print("Pressure : ");
  Serial.print(Pressure);
  Serial.println(" Pa");

  Serial.println();
  delay(1000);
}

结果

树莓派使用教程

准备

硬件
- 树莓派4代B型（或类似）主控板 x 1
- BMP390L数字气压传感器 x 1
- 若干杜邦线 x 1
软件
- BMP3XX系列传感器python库
- RASPBIAN树莓派官方操作系统

接线图

将模块与树莓派按照连线图相连。

安装驱动

启动树莓派的I2C接口。如已开启，可跳过该步骤。
打开终端（Terminal），键入如下指令，并回车：

sudo raspi-config

然后用上下键选择“ 5 Interfacing Options ”, 按回车进入，选择 “ P5 I2C ”, 按回车确认“ YES ”即可。重启树莓派主控板。

安装Python依赖库与git，树莓派需要联网。如已安装，可跳过该步骤。
在终端中，依次键入如下指令，并回车：

sudo apt-get update

sudo apt-get install build-essential python-dev python-smbus git

下载BMP3XX系列驱动库。在终端中，依次键入如下指令，并回车：

cd Desktop

git clone https://github.com/cdjq/DFRobot_BMP3XX

注意：
若您选择使用I2C或SPI的通信方式，需要修改demo至相应的通信，您可能会遇到没有权限修改示例程序的情况，以下是解决办法:

1.在要修改的文件目录下查询权限,命令为：

 ls -al

2.修改该文件权限，命令为：

sudo chmod a+w XXX.py

此时，所有人都对该文件具备写权限了。

样例代码

样例代码1-读取温度，气压，海拔(get_temp_press.py)
样例代码2-数据中断功能(interrupt_data_drdy.py)
样例代码3-FIFO水位或存满中断功能(interrupt_using_FIFO.py)
样例代码4-数据处理高级设置功能(set_ODR_OSR_IIR.py)

样例代码1-读取温度，气压，海拔(get_temp_press.py)

在终端中，键入如下指令并回车，运行样例代码：

cd DFRobot_BMP3XX/python/raspberrypi/example

python3 get_temp_press.py

结果

样例代码2-数据中断功能(interrupt_data_drdy.py)

在终端中，键入如下指令并回车，运行样例代码：

cd DFRobot_BMP3XX/python/raspberrypi/example

python3 interrupt_data_drdy.py

结果

样例代码3-FIFO水位或存满中断功能(interrupt_using_FIFO.py)

在终端中，键入如下指令并回车，运行样例代码：

cd DFRobot_BMP3XX/python/raspberrypi/example

python3 interrupt_using_FIFO.py

结果

样例代码4-数据处理高级设置功能(set_ODR_OSR_IIR.py)

在终端中，键入如下指令并回车，运行样例代码：

cd DFRobot_BMP3XX/python/raspberrypi/example

 python3 set_ODR_OSR_IIR.py

结果

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。

DFRobot商城购买链接
