差压传感器（±500pa）

简介

这是一款I2C接口的高精度差压传感器（压差传感器是一种用来测量两个压力之间差值的传感器，通常用于测量某一设备或部件前后两端的压差）。该传感器将高性能 MEMS 压力敏感芯片和专用调理芯片封装在管壳内，两个气路结构中压力互为参考，并采用独有算法实现对传感器进行多阶温度补偿，降低环境对输出的影响。

注意：为了保准测量精度和传感器的寿命，请尽量在洁净气体中使用。传感器气嘴中不能进水，否则会损坏传感器。

特性

  • 多阶温度补偿
  • I2C数字输出
  • 精度高

应用场景

  • 家庭医疗护理设备
  • 便携式医疗设备
  • 医疗监测
  • 工业控制
  • 新风系统

技术规格

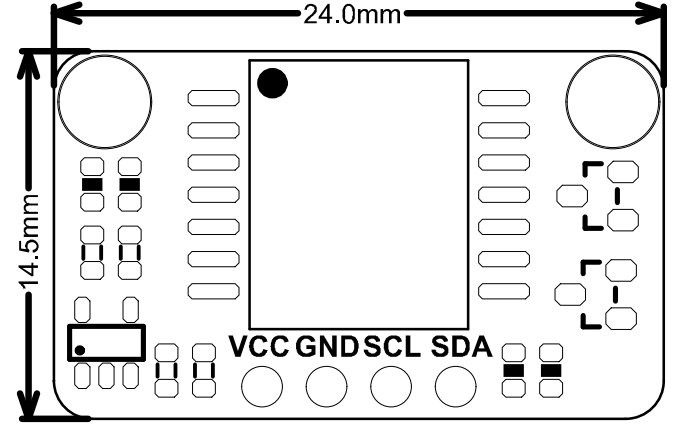

SEN0348 SIZE

  • 供电电压：3.3V~5 V
  • 测量范围：±500pa（±1.5%FS）
  • 工作电流：<5mA
  • 通讯方式：I2C
  • I2C地址：0x00
  • 工作温度范围：-40℃~85℃
  • 温度补偿范围：-5℃~65℃
  • 产品尺寸：14.5*24mm

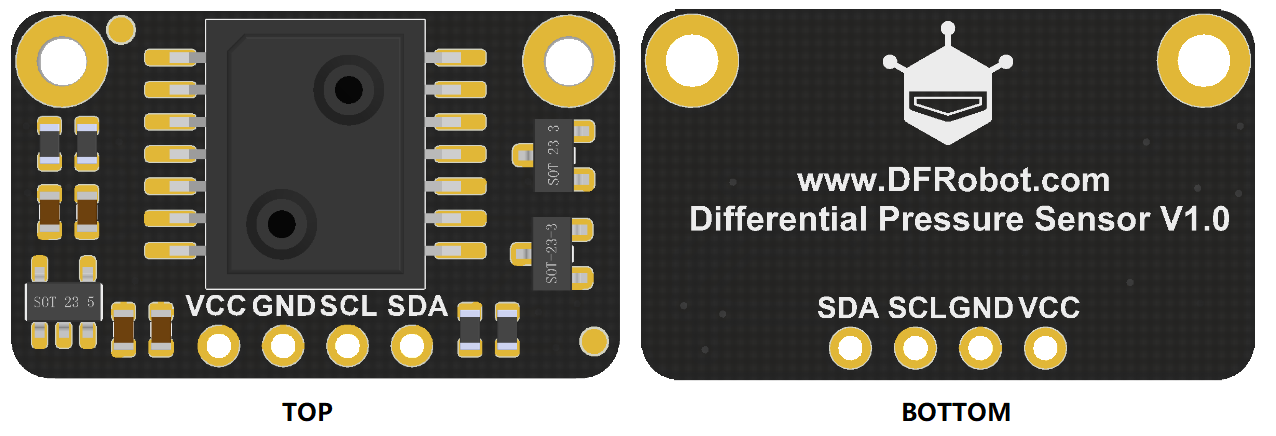

引脚说明

sen0348 svg

序号 丝印 功能描述
1 VCC 电源正极
2 GND 电源负极
3 SCL I2C时钟线
4 SDA I2C数据线

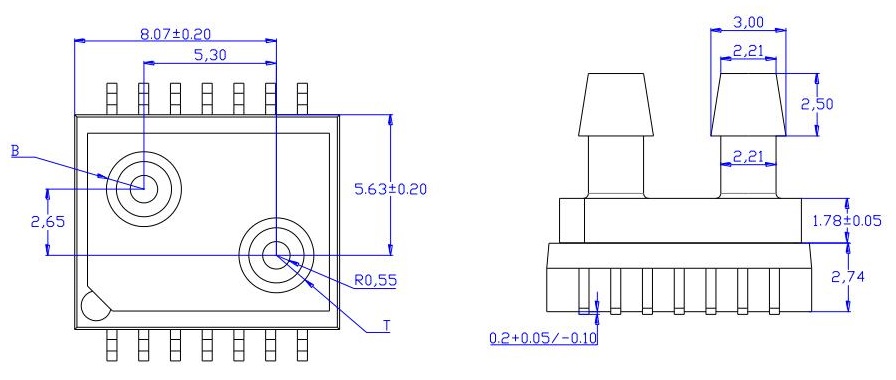

IC尺寸

SEN0343IC


说明：

（1）所有尺寸单位为mm， 未标注公差位置，尺寸公差为±0.05mm。

（2） B是连接到传感器底部的气管， T是连接到传感器顶部的气管。顶部气管T定义为高压力接口。

使用教程

准备

  /**
   * @brief 获取单次测量的传感器数据
   * @return 结构体类型的数据
   */
  sLwlp_t getData(void);

  /**
   * @brief 滤波处理函数,获取滤波处理的传感器数据
   * @return 结构体类型的数据
   */
  sLwlp_t getfilterData(void);

  /**
   * @brief 自动校准压差偏移.
   */
  void autoCorDrift();

  /**
   * @brief 手动校准压差偏移.
   * @param drift
   */
  void passiveCorDrift(float drift);

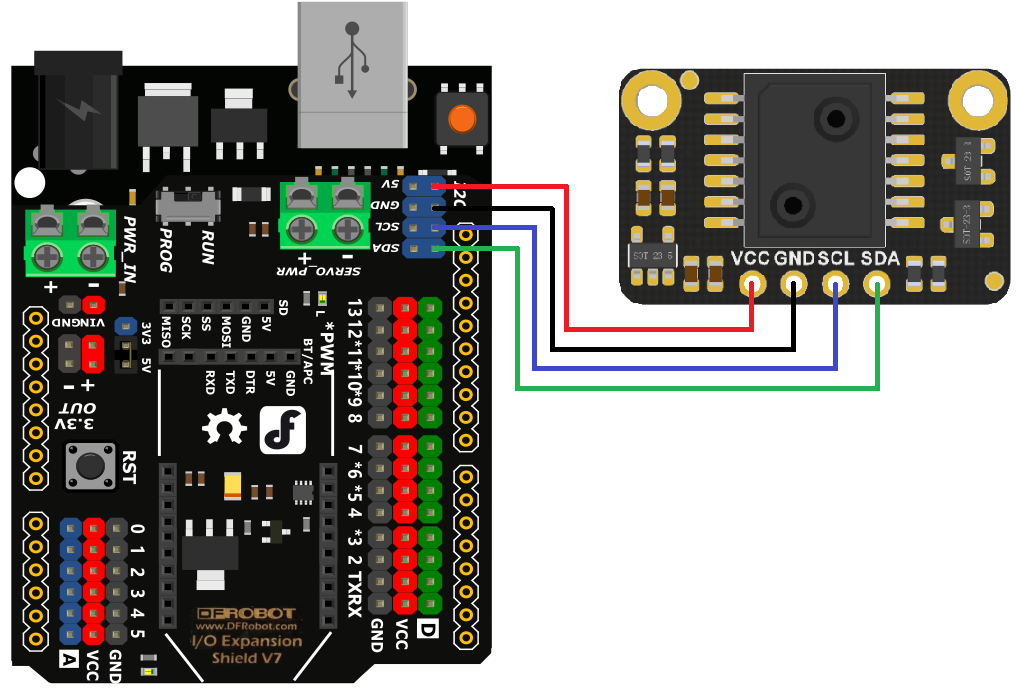

接线图

SEN0334CONNECT

样例代码1 - 测量数据

/*!
 * @file readData.ino
 * @brief 读取温度传感器的压差和温度值
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author [fengli](li.feng@dfrobot.com)
 * @version  V1.0
 * @date  2020-05-14
 * @get from https://www.dfrobot.com
 * @url https://github.com/DFRobot/DFRobot_LWLP
 */
#include <DFRobot_LWLP.h>

/*!
 * @brief Construct the function
 * @param pWire IC bus pointer object and construction device, can both pass or not pass parameters, Wire in default.
 * @param address Chip IIC address, addresses 0x0
 */
DFRobot_LWLP lwlp;


void setup() {

  Serial.begin(9600);
  //芯片初始化
  while (lwlp.begin() != 0) {
  Serial.println("Failed to initialize the chip, please confirm the chip connection");
  delay(1000);
  }
  //自动校准压差偏移
  lwlp.autoCorDrift();
  //手动校准压差偏移
  //lwlp.passiveCorDrift(/*Drift = */8.23);
}
void loop(void){
  DFRobot_LWLP::sLwlp_t data;
  //获取单次的测量数据
  data = lwlp.getData();
  //获取经过滤波处理后的数据
  //data = lwlp.getfilterData();
  //获取温度，单位为摄氏度
  Serial.print("Temperature: ");
  Serial.print(data.temperature);
  Serial.println(" C");
  Serial.print("Differential Pressure: ");
  //获取压差，单位为pa
  Serial.print(data.presure);
  Serial.println(" pa");
  delay(500);
}

结果

SEN0343RESULT

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
