DFRobot Gravity: I2C Oxygen Sensor (0-25%Vol)

简介

DFRobot最新推出I2C氧气浓度传感器，有效量程为0~25%Vol。该款传感器利用电化学原理对空气中的氧气浓度进行监测，具有高精度、高灵敏度、线性范围宽、抗干扰能力强以及优异的重复性和稳定性的特点。使用I2C接口，就可读取传感器所在环境中的氧气浓度，可以兼容各类单片机和传感器，使用非常简单。
该氧气传感器可广泛应用于工业、矿井、仓储等空气不易流通的空间，以及环保领域中的氧气浓度检测。

版本升级历史

V1.0 I2C地址可切换0X72、0X73
V1.1 I2C地址可切换0X70、0X71、0X72、0X73

特性

快速校准功能
I2C数字输出
高灵敏度
高精度
线性范围宽
抗干扰能力强
优异的重复性和稳定性
兼容3.3V和5V主控器（注意：使用3.3V设备时，仍然可以5V供电）
反接保护
寿命长

产品参数

检测气体：氧气
工作电压： 3.3～5.5V DC
输出信号： I2C输出
测量范围： 0~25%Vol
最大测量限度: 30%Vol
分辨率： 0.15%Vol
灵敏度：（0.10±0.05）mA（空气中）
稳定性： <2%（/月）
重复性： <2%输出值
响应时间： ≤15秒
工作温度： -20～50℃
工作湿度： 0～99%RH （无凝结）
压力范围：标准大气压±10%
寿命： >2 年（空气中）
电路板尺寸：27mm*37mm

引脚说明

标号	名称	功能描述
1	SDA	I2C时钟信号线
2	SCL	I2C时钟信号线
3	GND	地
4	VCC	电源

使用教程

将程序下载到UNO，打开串口监视器查看O2浓度。

注意：预热时间输出的O2浓度值会逐渐趋于稳定，预热3分钟内的O2浓度值请忽略。

准备

硬件
- DFRuino UNO R3 x1
- SEN0322 氧气浓度传感器 x1
- 杜邦线若干
软件
- Arduino IDE 点击下载Arduino IDE
- 下载并安装 DFRobot_OxygenSensor库

接线图

样例代码

将模块与Arduino按照连线图相连。I2C地址默认为0x73，对应代码中的ADDRESS_3。如果需要修改I2C地址，可先通过模块上的拨码开关配置硬件I2C地址，并修改样例代码中I2C地址的定义ADDRESS_X。

V1.0版本拨码开关与I2C地址参数对应关系如下：
- ADDRESS_0：0x70, A0=0, A1=0（V1.0不可用）
- ADDRESS_1：0x71, A0=1, A1=0（V1.0不可用）
- ADDRESS_2：0x72, A0=0, A1=1
- ADDRESS_3：0x73, A0=1, A1=1

V1.1版本拨码开关与I2C地址参数对应关系如下：
- ADDRESS_0：0x70, A0=0, A1=0
- ADDRESS_1：0x71, A0=1, A1=0
- ADDRESS_2：0x72, A0=0, A1=1
- ADDRESS_3：0x73, A0=1, A1=1

安装 DFRobot_OxygenSensor库。如何安装库？

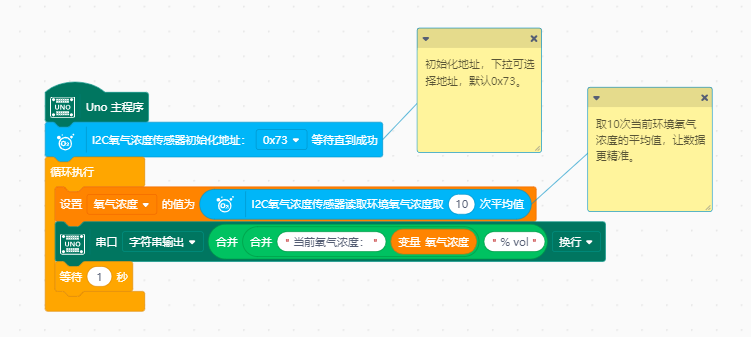

打开Arduino IDE，将下面的代码上传到Arduino UNO。

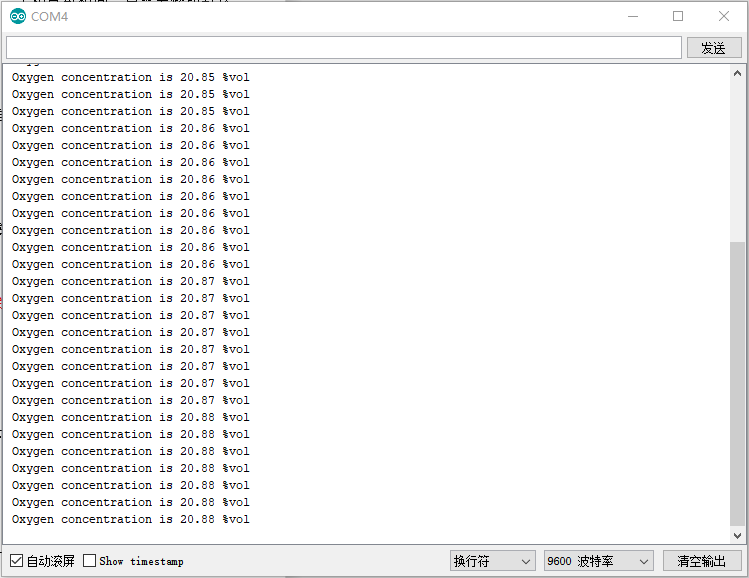

打开Arduino IDE的串口监控视器，把波特率调至9600，观察串口打印结果。

/*!
 * @file getOxygenData.ino
 * @brief Read oxygen concentration ,The unit is concentration percent (% vol).
 * @n step: we must first determine the iic device address, will dial the code switch A0, A1 (ADDRESS_0 for [0 0]), (ADDRESS_1 for [1 0]), (ADDRESS_2 for [0 1]), (ADDRESS_3 for [1 1]).
 * @n Then calibrate the oxygen sensor
 * @n note: it takes time to stable oxygen concentration, about 10 minutes.
 * @n The experimental phenomenon is that a certain percentage of oxygen concentration is printed on the serial port.
 * @n Because the oxygen concentration in oxygen air is certain, the data will not be greater than 25% vol.
 * @copyright Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license The MIT License (MIT)
 * @author ZhixinLiu(zhixin.liu@dfrobot.com)
 * @version V1.0
 * @date 2021-10-22
 * @url https://github.com/DFRobot/DFRobot_OxygenSensor
 */
#include "DFRobot_OxygenSensor.h"

/**
 * i2c slave Address, The default is ADDRESS_3.
 * ADDRESS_0   0x70  i2c device address.
 * ADDRESS_1   0x71
 * ADDRESS_2   0x72
 * ADDRESS_3   0x73
 */
#define Oxygen_IICAddress ADDRESS_3
#define COLLECT_NUMBER  10             // collect number, the collection range is 1-100.
DFRobot_OxygenSensor oxygen;

void setup(void)
{
  Serial.begin(9600);
  while(!oxygen.begin(Oxygen_IICAddress)){
    Serial.println("I2c device number error !");
    delay(1000);
  }
  Serial.println("I2c connect success !");
}

void loop(void)
{
  float oxygenData = oxygen.getOxygenData(COLLECT_NUMBER);
  Serial.print(" oxygen concentration is ");
  Serial.print(oxygenData);
  Serial.println(" %vol");
  delay(1000);
}
