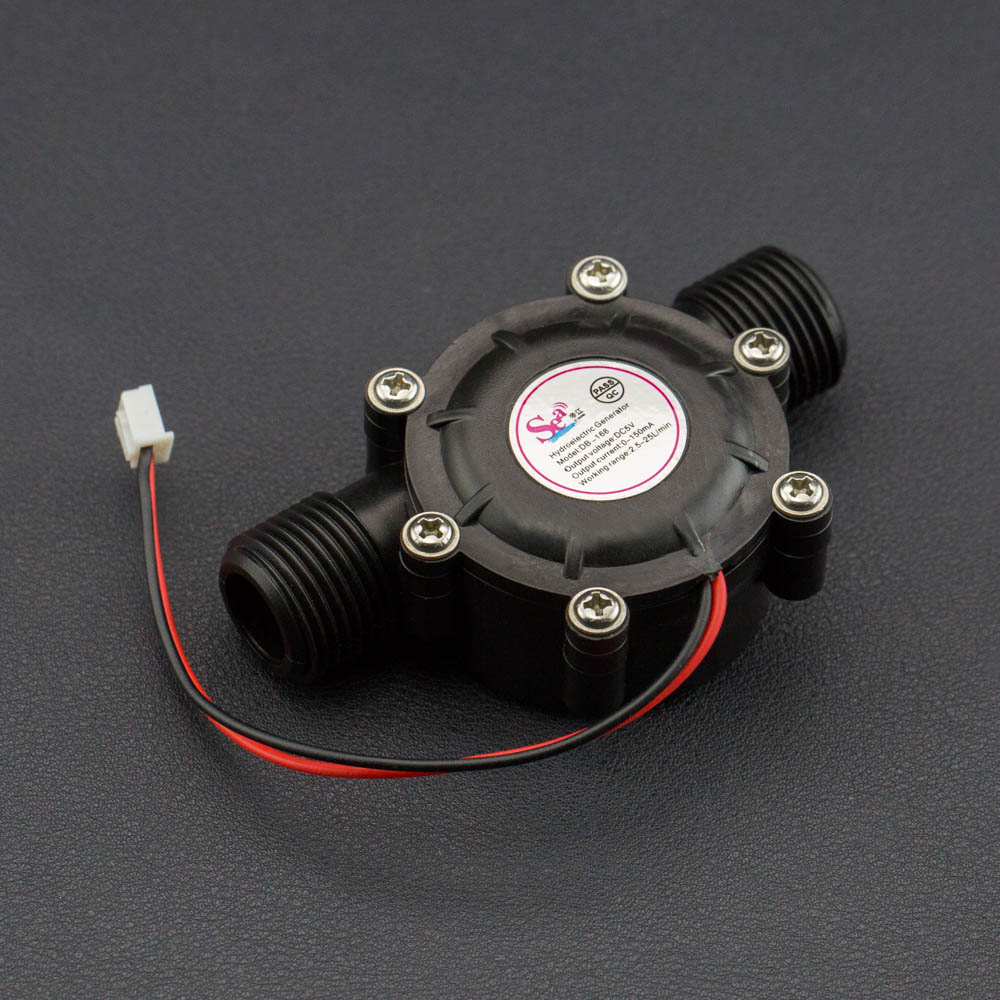

微型涡轮水流发电机

简介

当你想改造家里的水龙头为感应出水式，却又面临控制系统供电的难题，那么微型水流发电机能够解决这一问题。模块安装在用水管道能提供DC5V，最大150mA的电流，可以作为设备电源。与相应充电锂电池配合使用，方便储能，可以长期可靠使用，达到节能的目的。省去了复杂的变压供电的线路设计，缩短了开发和安装时间。

注意：

  • 严禁剧烈冲击以及化学物质的侵蚀。
  • 介质温度不宜超过100 C。

产品参数

  • 工作压力：0～1.0 Mpa
  • 测试压力：0.6 MPa
  • 温度范围： 0～80 °C（允许最大环境温度 100 °C 最大: 30 min）
  • 存储温度：-25～65 °C
  • 流量范围：2.5～25L/min (压力0.05-0.2mpa)
  • 输出电压：DC5V（水流量4L/min）
  • 输出电流：0-150mA
  • 输出电压始动的流量：DC2.5V 水流量 3.5L/min

引脚说明

SEN0229.png |

标号 颜色 名称 功能描述
1 红色 电源正 电源正
2 黑色 电源负 电源负

使用教程

本教程将介绍如何用微型水流发电机供电，通过控制板使LED灯闪烁。

准备

接线图


样例代码

/***************************************************
      DC Water Turbine Generator (5V)
    * ****************************************************
      This example control LED ON or OFF.

      @author hudianjiang(863889471@qq.com)
      @version  V1.0
      @date  2016-10-28

      GNU Lesser General Public License.
      See <https://www.gnu.org/licenses/> for details.
      All above must be included in any redistribution
    * ****************************************************/

void setup() {
  pinMode(10, OUTPUT);
}
void loop() {
  digitalWrite(10, HIGH);
  delay(500);
  digitalWrite(10, LOW);
  delay(500);
}

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
