电导开关

简介

电导开关用来检测物体是否具有导电性能，当电导开关的两个金属片之间有物体联通时（该物体须有一定阻值，比如水果、植物、银币、水、导线甚至你自己），传感器就会输出一个高电平。你可以用它来做一个水果钢琴，音乐风铃，握手感应灯等等有趣的应用。 Conductivity Switch Sensor 电导开关传感器可以检测两极之间有无物体连接，当连接物体阻值小于10M时，可以输出一个高电平。可以与Arduino专用传感器扩展板结合使用，实现非常有趣的互动作品。

产品参数

  • 工作电压：3.3~5V
  • 输出类型：数字信号
  • 接口模式：PH2.0-3P
  • 可识别最大电阻：10M
  • 板子尺寸：30*22mm
  • 鳄鱼夹长度：45cm
  • 重量：22g

引脚说明

标号 名称 功能描述
1 Signal 信号输出
2 VCC 电源
3 GND 地
4 R+ 外接电阻正端
5 R- 外接电阻负端

游戏教程

标题没有错，是游戏教程，不是使用说明！！！

题目：根据题面“携手同心，共度难关”，来完成任务 要求：玩家快速理解字谜含义：所有参与人手拉手，充当导体，一同打开下一关大门

备注: 大地也能充当导体。即当A,B两人和大地之间阻值不够大时，也会导通。A B 需双脚离地。

准备

  • 硬件
    • DFRduino UNO x1
    • 电导开关 x1
    • 鳄鱼夹 x2
    • 杜邦线 若干

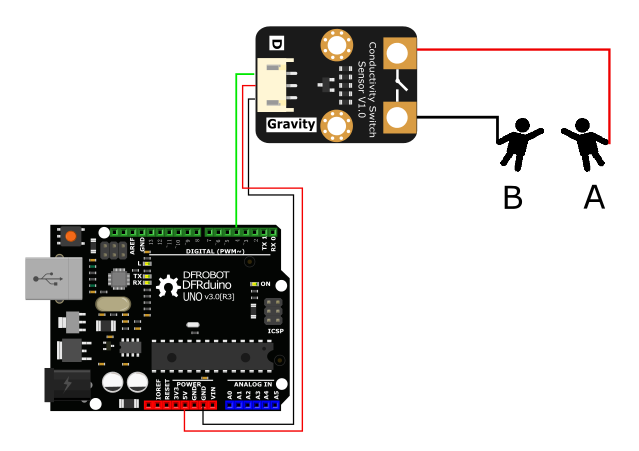

接线图

如图：A、B两人通过导线分别和传感器一极相连接。

样例代码

/*!
 * @file  conductivitySwitchSensor.ino
 * @brief  This example Test there is no connection between the poles.
 * @copyright  Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license  The MIT License (MIT)
 * @author  linfeng(Musk.lin@dfrobot.com)
 * @version  V1.0
 * @date  2016-6-21
 */
int ledPin = 13;
int inputPin = 4;

void setup() {
  Serial.begin(9600);
  pinMode(ledPin,OUTPUT);
  pinMode(inputPin,INPUT);
  digitalWrite(ledPin,HIGH);
  delay(2000);
}

void loop() {
int  pinValue=digitalRead(inputPin);
  if(pinValue==HIGH){
    digitalWrite(ledPin,HIGH);
  } else{
    digitalWrite(ledPin,LOW);
  }
  delay(100);
}

Mind+(基于Scratch3.0)图形化编程

  1. 下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装
  2. 切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程
  3. “扩展”中选择“主控板”中的“Arduino Uno”。 详细教程：Mind+基础wiki教程-加载扩展库流程
  4. 进行编程，程序如下图：
  5. 菜单“连接设备”，“上传到设备”

结果

当两人握手时，主板子上的13号引脚的LED将会被点亮。

以上游戏，可以把LED换成控制继电器，控制台灯等其他事物，也可以把参与人换成水果之类可以被检测到的东西。

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖
