DFROBOT SEN0197 ISD1820录放音模块产品资料使用教程

简介

DFRobot最新推出ISD1820录放音模块，集成录放音功能为一体。板载按键和麦克风，可直接通过按键录音和放音，一按录音，一按放音。可实现10秒音频录放功能。输出接口最大支持外接3W小喇叭，也可以外接有源音响，共同分享欢乐时光。此外，模块还外扩了Arduino接口，支持通过Arduino管脚控制模块。

产品参数

工作电压：5V
录放音时间：20秒
采样频率：16KHz
可重复录音次数：100,000次
尺寸：37*32 mm

接口功能说明

名称	功能描述
SPK1	功放输出端，可接8欧3W小喇叭
SPK2	外部有源音箱接口
PLAY	播放按键(该功能键使用的是边沿触发方式，即只需按一次该按键模块便自动播放整段录音)
REC	录音按键(按下该按键，模块进入录音状态，松开按键便停止录音)

使用步骤

长按录音按键，板载的麦克风即可拾取外界语音信号，实现录音功能。松开录音按键或录音时间已达20秒，板上的黄色LED会熄灭表示录音结束。
按一下放音键可播放录取的语音片段，放音结束后，板上的黄色LED会熄灭。
此模块也能用Arduino控制放音，代码见下一章节节。

使用教程

准备

硬件
- Arduino UNO或其它控制板 x1
- 数字传感器线 x1
- Arduino IDE 点击下载Arduino IDE

接线图

样例代码

int Play_pin = 2;
void setup() {
  pinMode(Play_pin, OUTPUT);
  digitalWrite(Play_pin, HIGH);
}

void loop() {
  digitalWrite(Play_pin, LOW); //注释此句则不会出现自动播放录音情况
  delay(200);
  digitalWrite(Play_pin, HIGH);
  delay(20000);
}

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装
2、切换到“上传模式”。详细教程：Mind+基础wiki教程-上传模式编程流程
3、“扩展”中选择“主控板”中的“Arduino Uno”。详细教程：Mind+基础wiki教程-加载扩展库流程

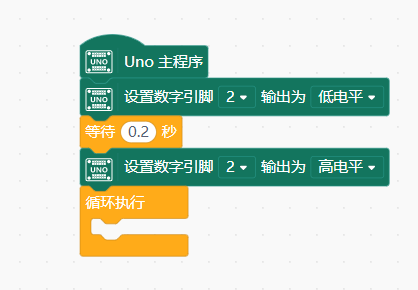

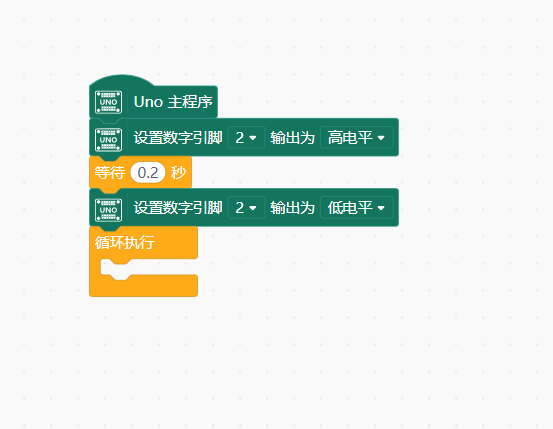

4、进行编程，程序如下图：
5、菜单“连接设备”，“上传到设备”
