水分传感器

简介

这是DFRobot的水分传感器。 该水分传感器可直接连接到Arduino IO扩展板。 当传感器表面的湿度上升时，输出电压将增加。

应用

通过湿度触控传感器检测水分开关。
警告：连接器不防水，请注意不要将传感器直接放在水中。

技术规格

工作电压：3.3v或5v
输出电压信号：0~4.5v（@5v）或0~3.0v（ 3.3v）
引脚定义：

模拟输出（蓝线）
GND(黑线)
电源（红线）

尺寸大小: 30x20x6mm

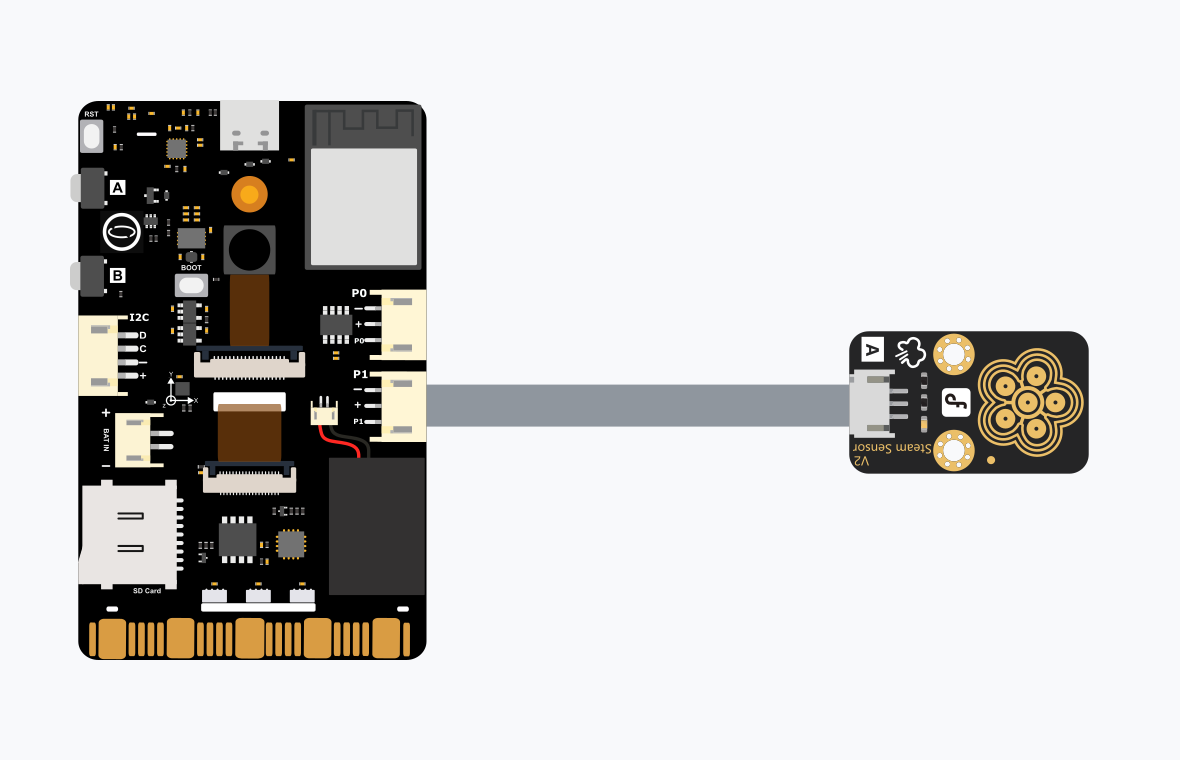

连接图

示例代码


/*******************************
           Connection:
             VCC-5V
             GND-GND
             S-Analog pin 0

 You can put the sensor on your palm,
 it may sense the humidity of your palm
 ********************************/

void setup()
{
  Serial.begin(9600);// open serial port, set the baud rate to 9600 bps
}
void loop()
{
  int sensorValue;
  sensorValue = analogRead(0);   //connect Steam sensors to Analog 0
  Serial.println(sensorValue); //print the value to serial
  delay(200);
}

Mind+(基于Scratch3.0)图形化编程

1、下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装
2、切换到“上传模式”。 详细教程：Mind+基础wiki教程-上传模式编程流程
3、“扩展”中选择“主控板”中的“Arduino Uno”，“传感器”中加载“水分传感器”。 详细教程：Mind+基础wiki教程-加载扩展库流程

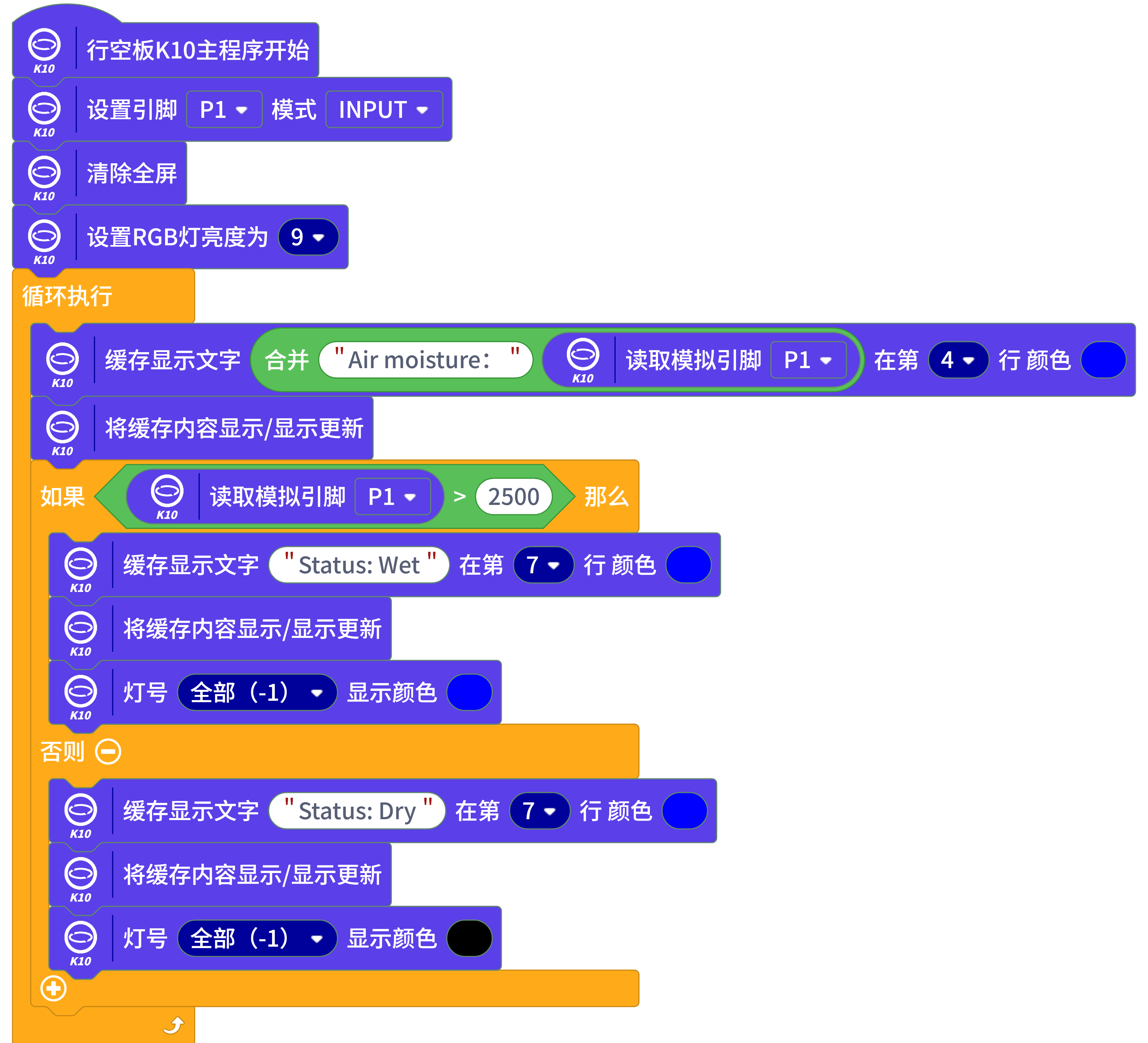

4、进行编程，程序如下图：
5、菜单“连接设备”，“上传到设备”
6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印

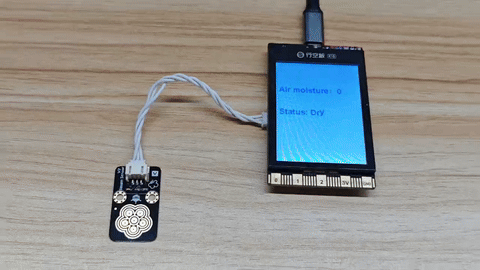

结果

打开串口监视器，将波特率调整到9600，将沾水的手指触碰水分传感器，可以在串口上读到数据变化。

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！
