产品简介

这是一款专为创客教育打造的UNIHIKER K10&M10、 micro:bit 多功能扩展板，集乐高拼搭、传感器应用与机器人控制于一体。底部采用标准乐高方孔底座，兼容乐高结构，方便快速搭建创意造型；板载电机与舵机驱动模块，并支持 Gravity、Boson、HuskyLens 等主流传感器接口，实现即插即用。
无论是机器人编程、传感器实验、物联网应用，还是创意艺术装置，该扩展板都能轻松胜任。它既保留了乐高“拼搭即创造”的趣味性，又融合了开源硬件的多样性与扩展性。

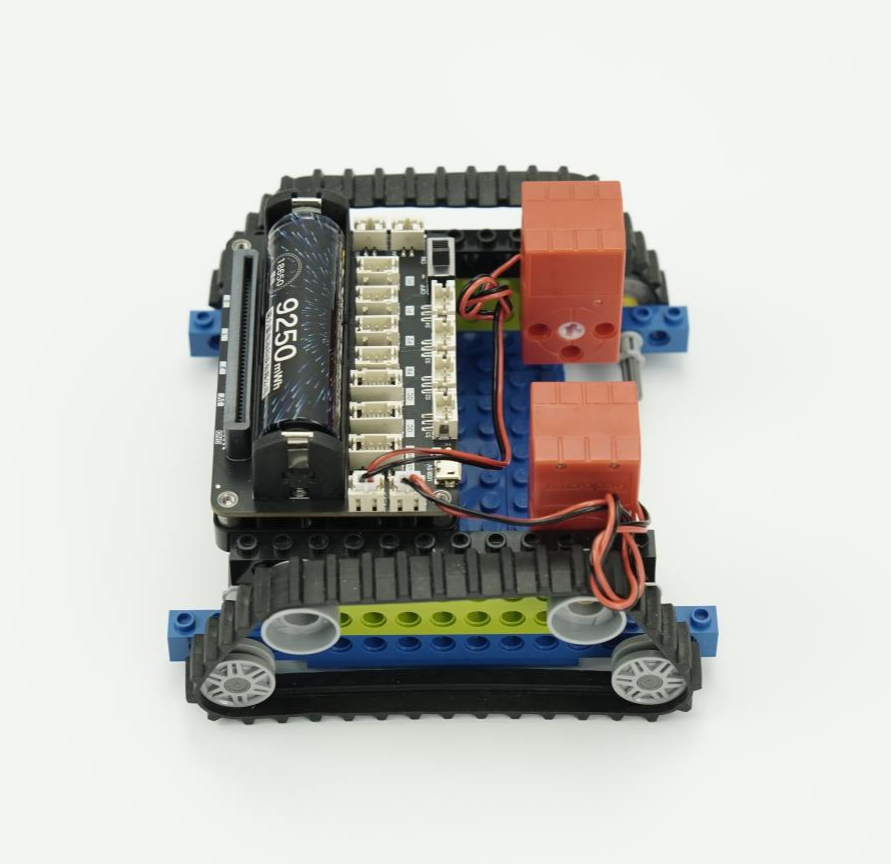

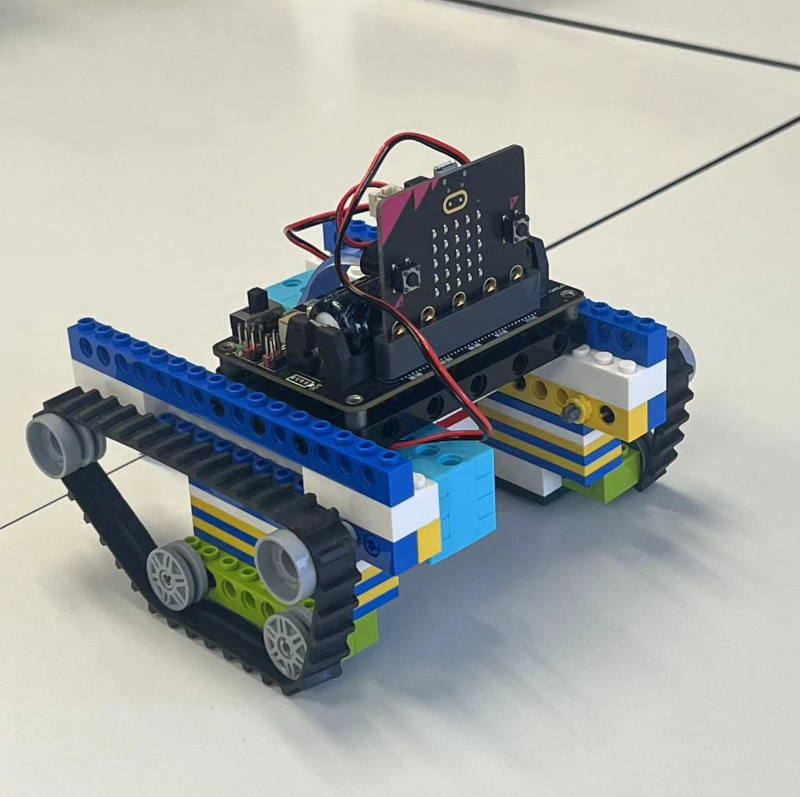

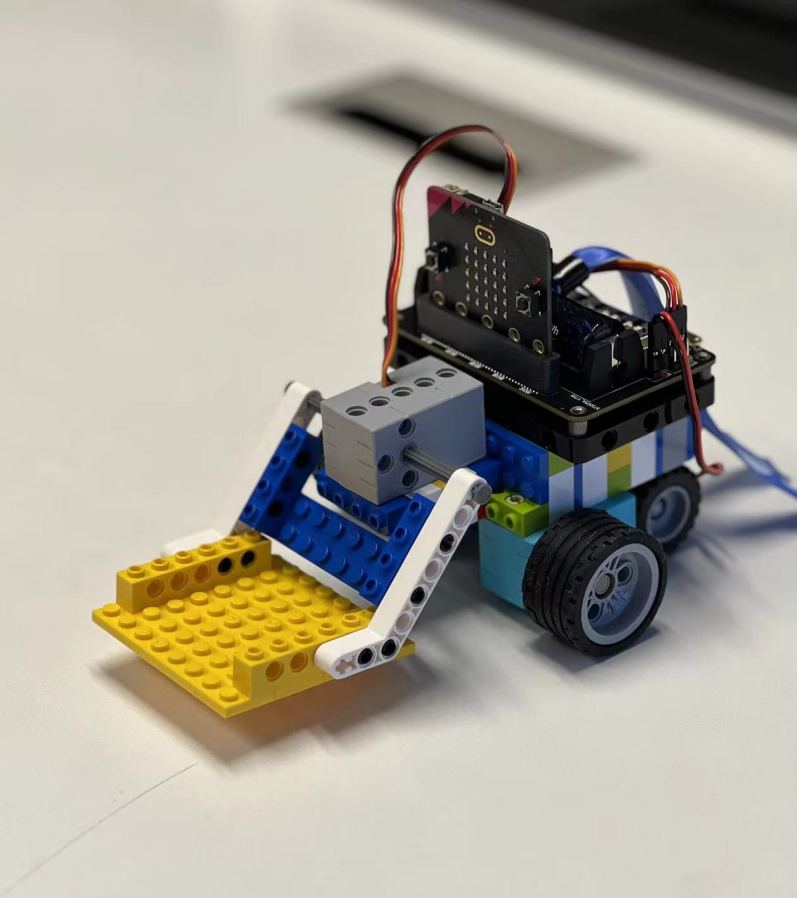

教师可以用它轻松开展一堂机器人教学课；创客可以在 30 分钟内拼出一辆具备 AI 功能的小车；艺术家也能将其作为互动装置的智能核心。

应用场景

  1. 机器人编程
  2. 传感器实验
  3. 物联网项目
  4. 创意项目和艺术装置

硬件介绍

1. 主要特点

• 传感器生态全兼容：原生支持 Gravity、Boson 两大主流传感器体系，即插即用。
• AI 视觉即插即用：直连接 HuskyLens 视觉传感器，轻松实现人脸识别、颜色追踪、标签识读等 AI 功能。
• 乐高机械无缝融合：底部采用标准乐高方孔底座，积木、梁、轴、轮即刻拼搭，把电子扩展变成可动模型。
• 三主控随心切换：同时兼容 micro:bit 与 UNIHIKER K10 & M10，一块扩展板适配三大热门主控。

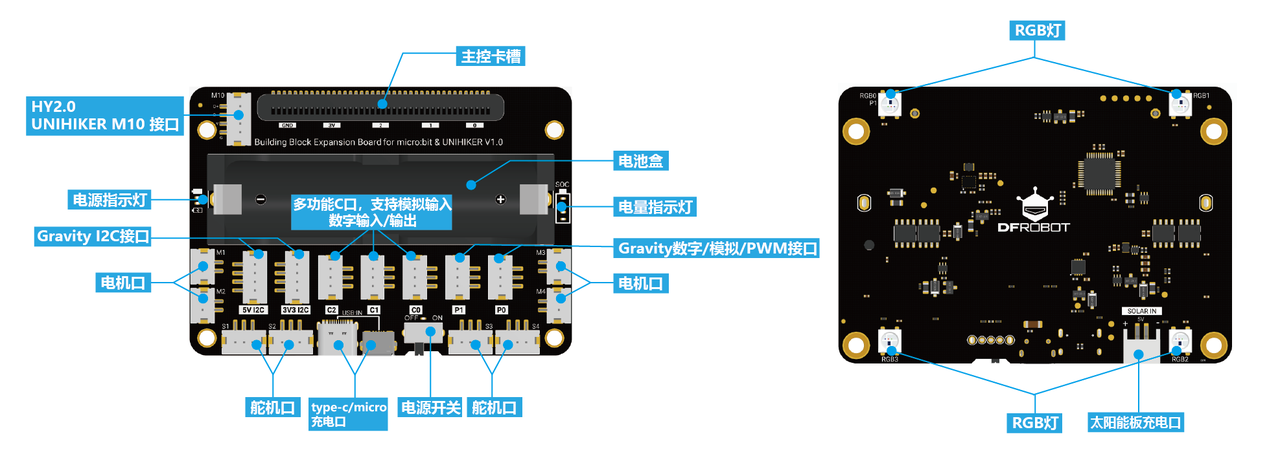

2. 引脚说明

特别说明：

  • 扩展板只能通过锂电池供电，板上的Micro 和 底部的太阳能PH2.0 接口仅用于充电用途。
  • Type-C接口可以用于充电，也支持与UNIHIKER M10进行数据通信。
  • 由于 RGB 灯连接在 P1 引脚上，当程序占用 P1 引脚时，RGB0 灯珠可能会意外点亮，此属正常现象，不影响功能使用。

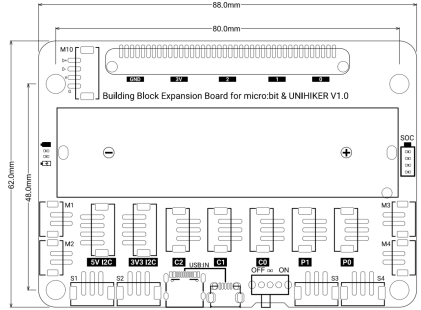

3. 产品尺寸

使用教程-micro:bit（MakeCode & Mind+）

MakeCode库链接：https://github.com/cdjq/pxt-expansion-board-for-microbit-k10
Mind+ 上传模式用户库链接：https://gitee.com/yxniu/ext-expansion

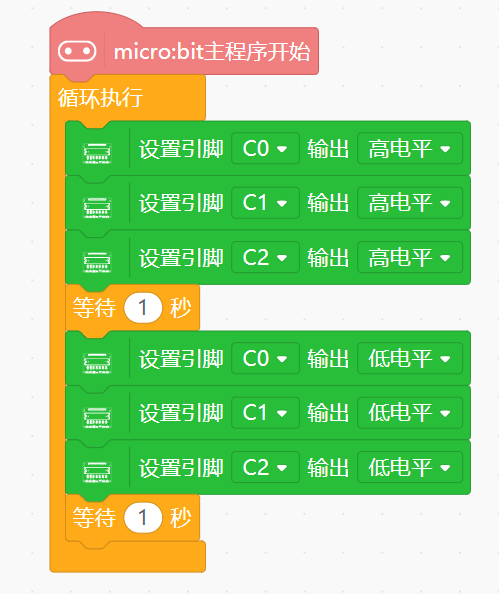

项目1-闪烁的LED灯

项目描述：通过让C0~C2引脚输出高低电平，控制LED灯循环执行亮一秒，灭一秒的闪烁效果。

硬件连接：分别在C0、C1、C2连接一个LED灯。

程序截图：
MakeCode程序截图
MakeCode程序链接：https://makecode.microbit.org/_2Lh6euLtHVjd 		Mind+程序 截图

运行效果：

项目2-按钮风扇

项目描述：通过按下按钮模块，C1输出高电平（风扇转动）；松下按钮模块，C1输出低电平（风扇停止）。

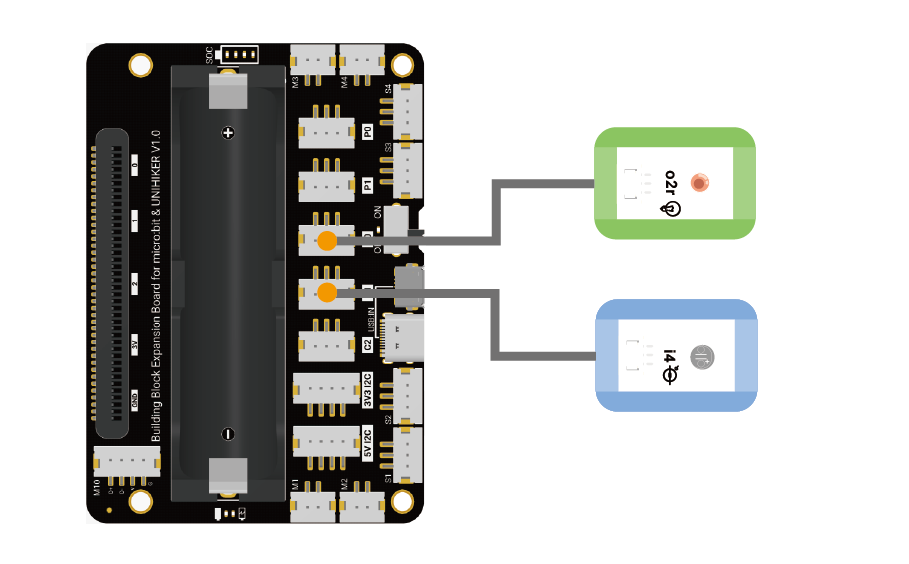

硬件连接：在C0引脚连接按钮模块，在C1引脚连接风扇模块。

程序截图：

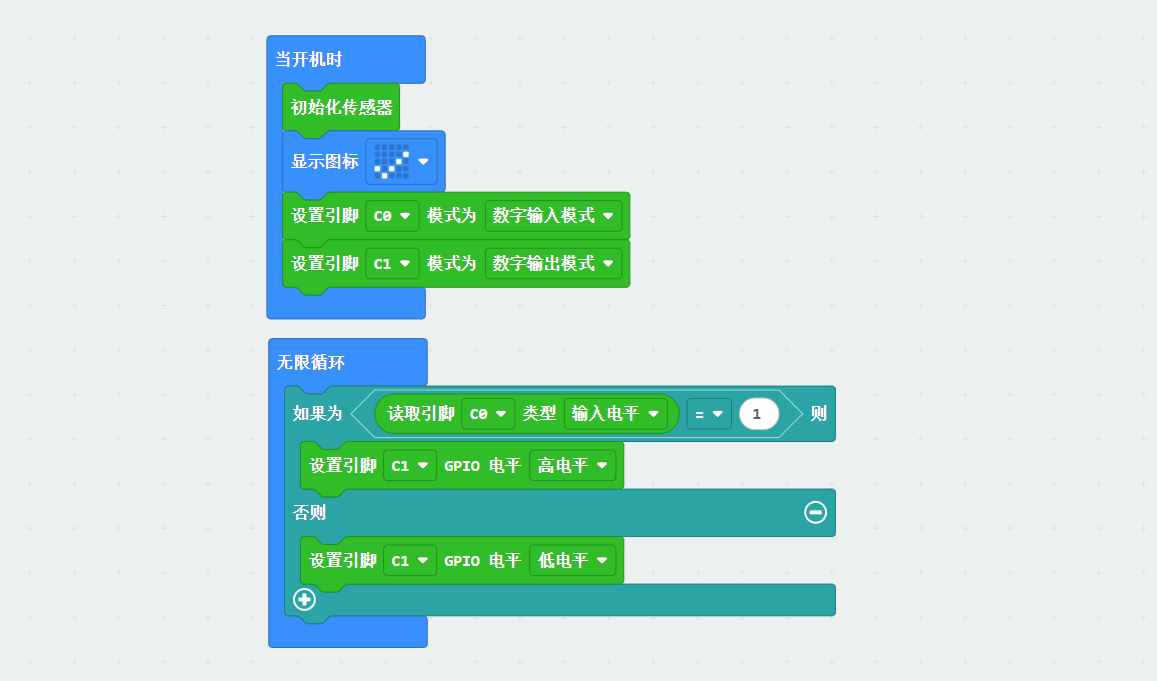

MakeCode程序截图
程序链接：https://makecode.microbit.org/_JgHekEeysaqY		 Mind+程序截图

运行效果：

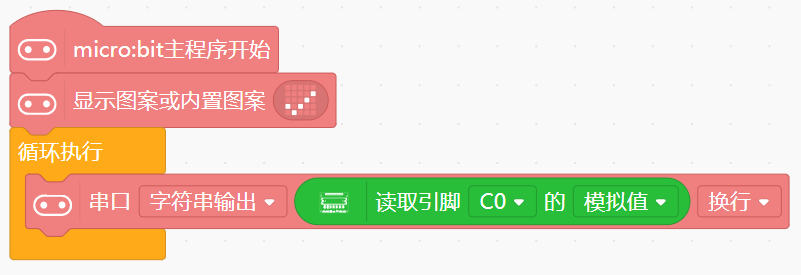

项目3-获取旋转按钮模拟值

项目描述：获取C0引脚的模拟值，并将模拟值通过串口进行打印。获取到的最大值为4095，最小值为0。

硬件连接：在C0口，连接旋转按钮。

程序截图：

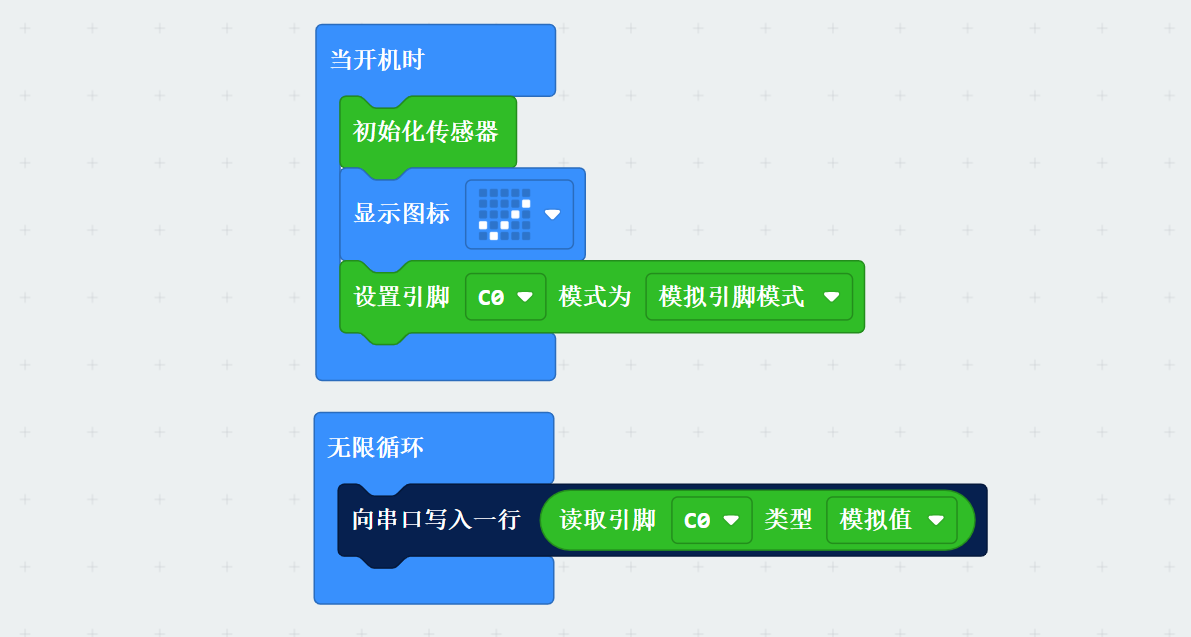

MakeCode程序截图
程序链接：https://makecode.microbit.org/_965hhee1KRwV		 Mind+程序截图

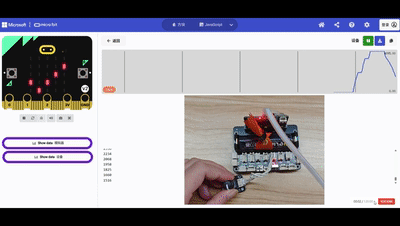

运行效果：

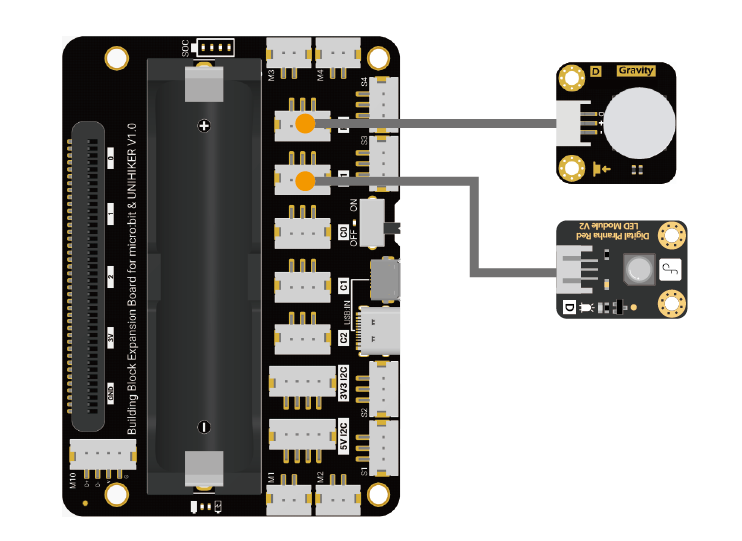

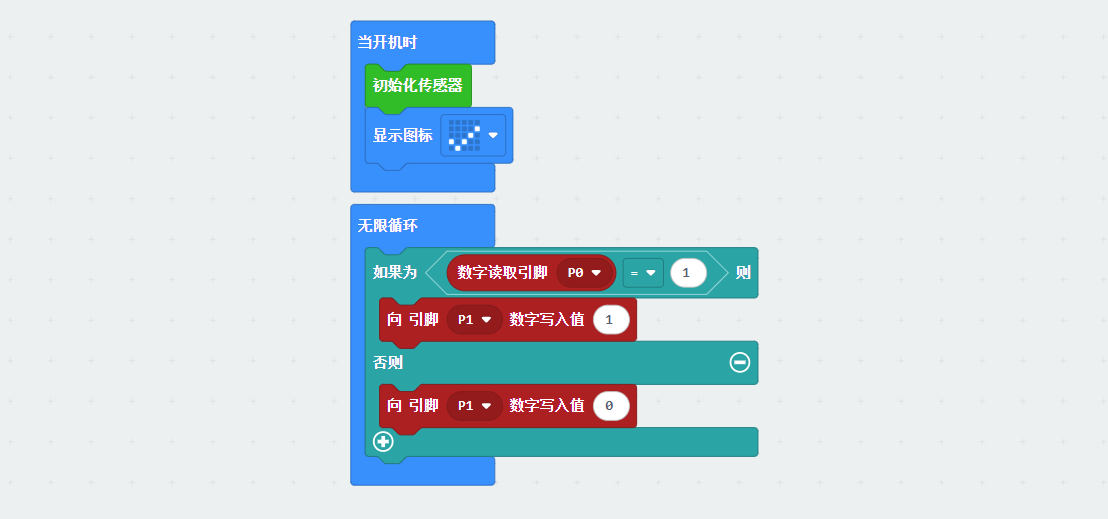

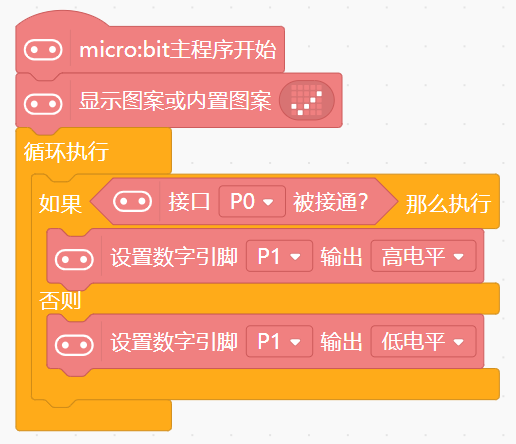

项目4-按钮灯

项目描述：按下P0引脚的按钮模块，控制P1引脚的LED灯输出高电平（LED灯亮）；松开按钮模块，控制P1引脚输出低电平（LED灯灭）。

硬件连接：在P0引脚连接按钮模块，P1引脚连接LED灯模块。

程序截图：
MakeCode程序截图
程序链接：https://makecode.microbit.org/_8kgTE13LYL0e		 Mind+程序截图

运行效果：

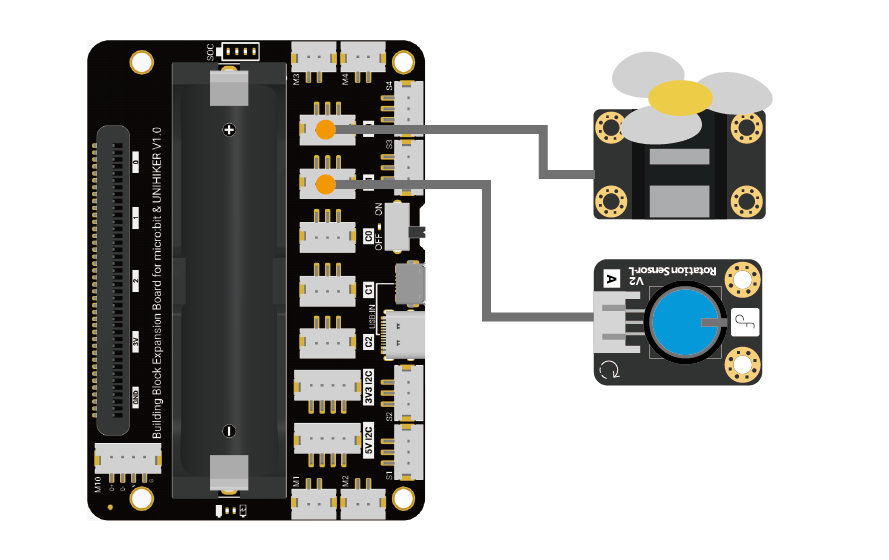

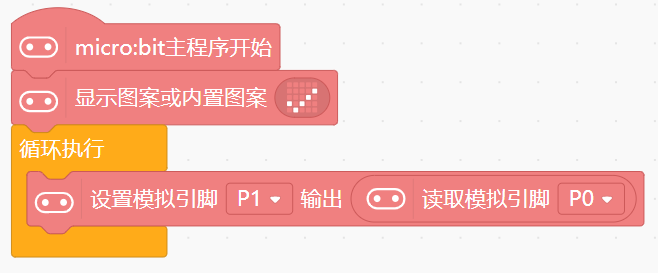

项目5-可调节变速风扇

项目描述：将获取到的旋钮模块模拟值，映射为风扇的模拟输出值。通过调节旋钮模块，控制风扇转动速度。

硬件连接：在P0口连接风扇模块，P1口连接旋钮模块。

程序截图：
MakeCode程序截图
链接：https://makecode.microbit.org/_05vMfjALyJgt		 Mind+程序截图

运行效果：

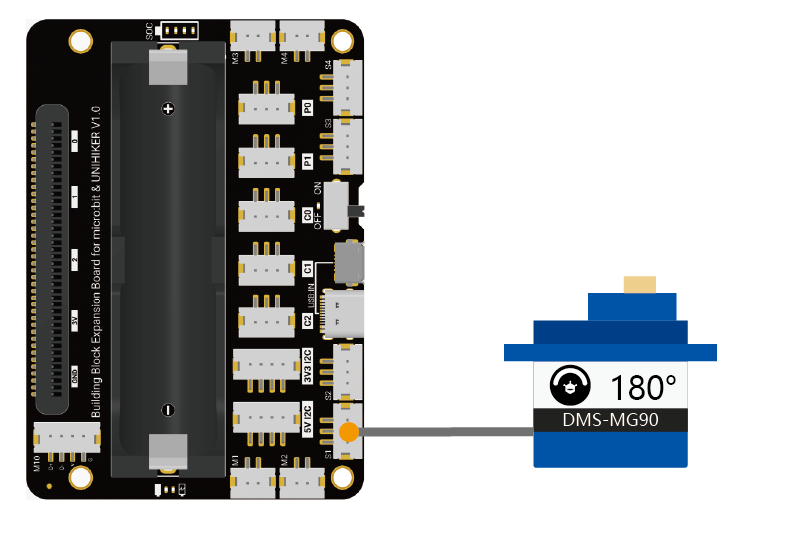

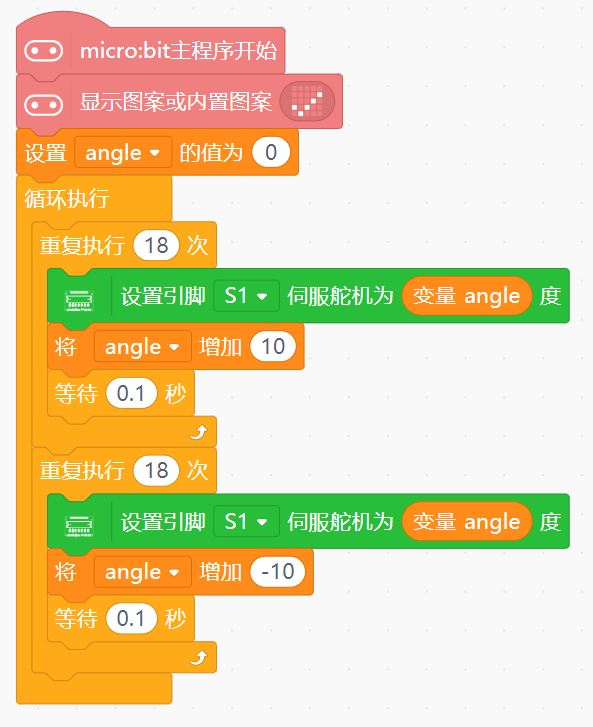

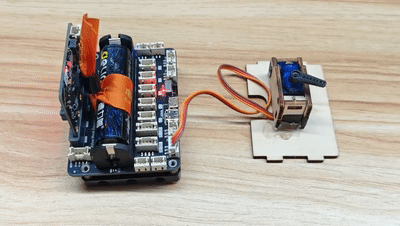

项目6-180度舵机转动

项目描述：循环控制舵机从0度转动到180度，再从180度转动到0度。

硬件连接：在S1引脚连接180度舵机模块。

程序截图：

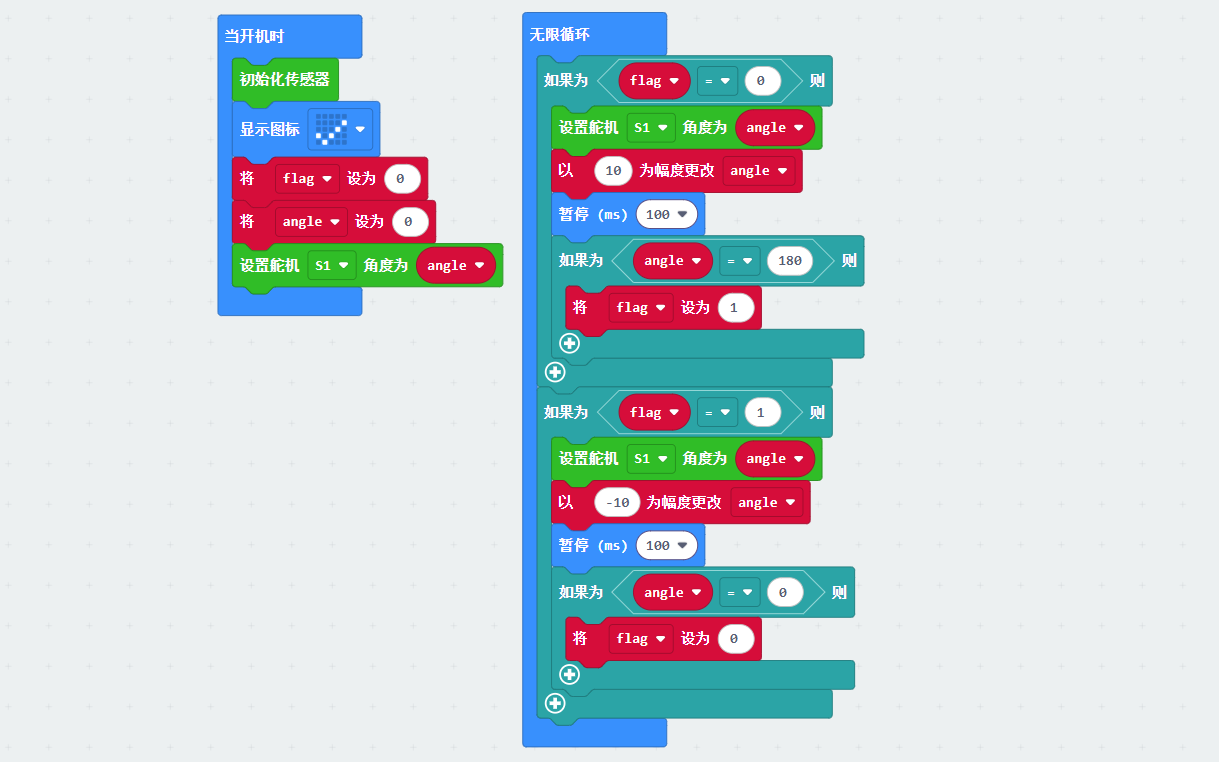

MakeCode程序截图
程序链接：https://makecode.microbit.org/_g6JfwkWf4FEk		 Mind+程序截图

运行效果：

项目7-360度舵机转动

项目描述：控制S2引脚的360度舵机，以100的速度正转5秒，再反转5秒。

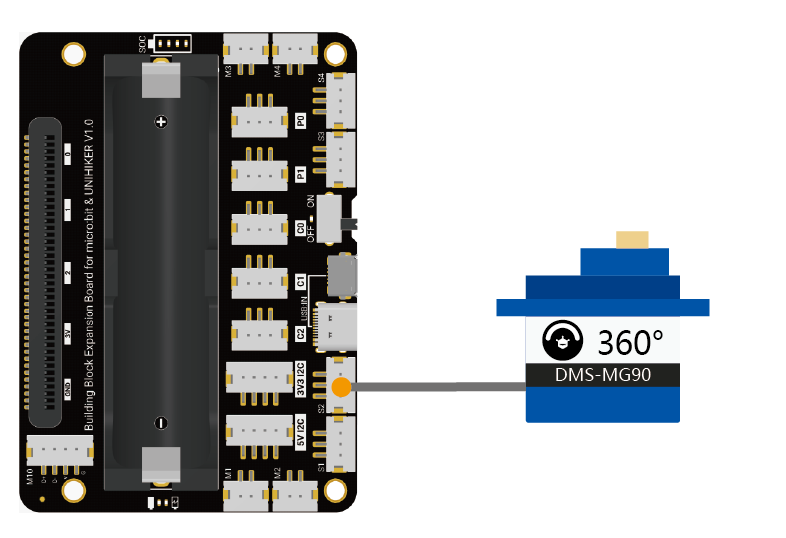

硬件连接：在S2引脚连接360度舵机。

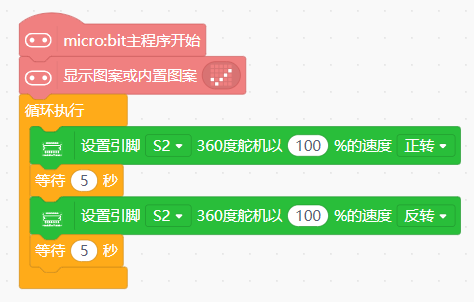

程序截图：
MakeCode程序截图
程序链接：https://makecode.microbit.org/_VAi7XH9bT7Pw		 Mind+程序截图

运行效果：

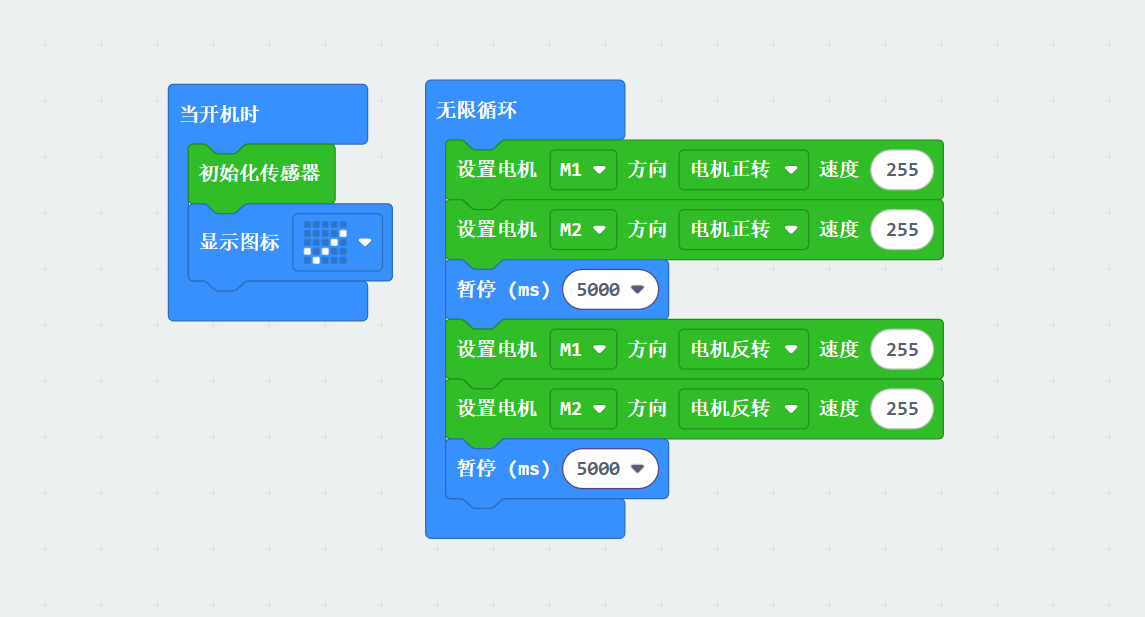

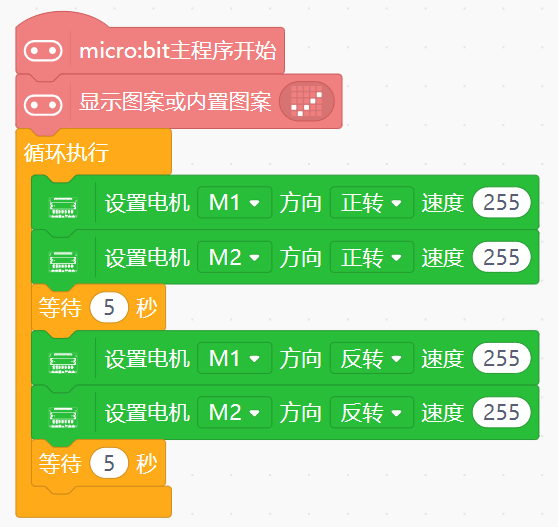

项目8-电机控制

项目描述：控制M1、M2两个引脚的电机，分别正转5秒，再反转5秒。

硬件连接：在M1、M2两个引脚分别连接两个电机。

程序截图：
MakeCode程序截图
程序链接：https://makecode.microbit.org/_gMrWjmePRhEy		 Mind+程序截图

运行效果：

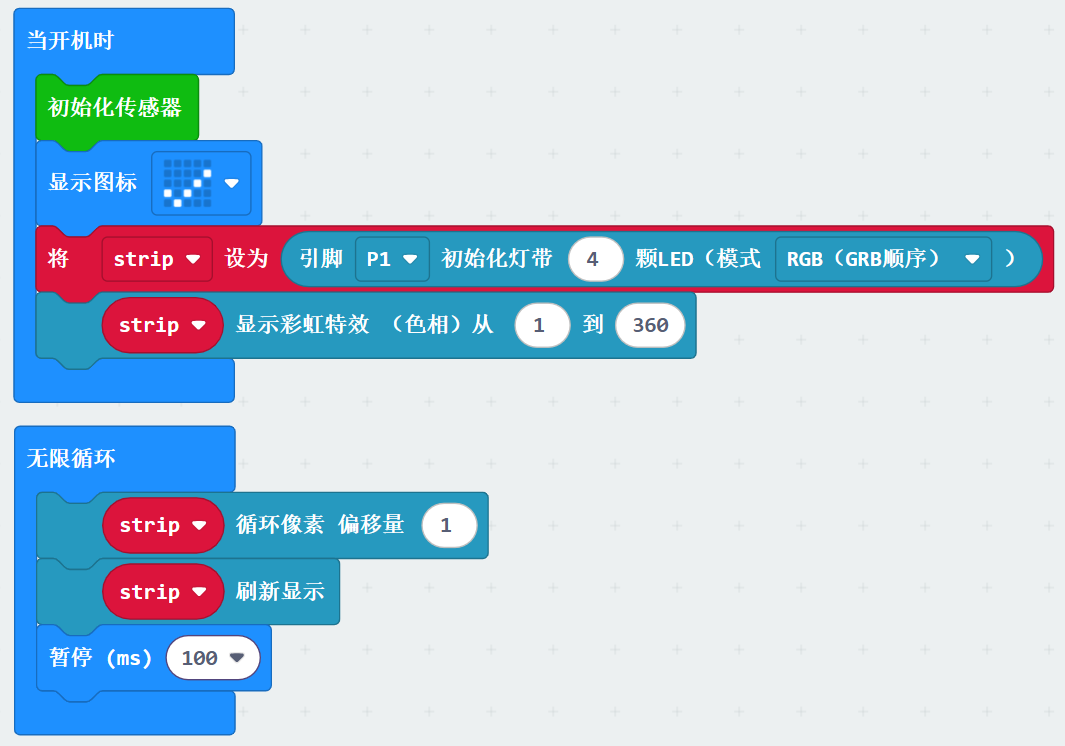

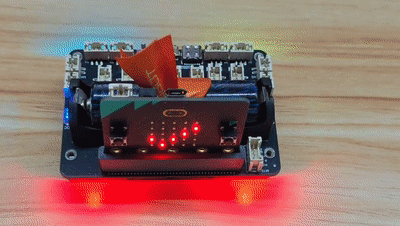

项目9-彩虹跑马灯

项目描述：设置底板上的4颗RGB灯珠显示彩虹色，并实现跑马灯效果。
程序截图：
MakeCode程序截图
程序链接：https://makecode.microbit.org/_1MM6yVAvuW0u
Mind+程序截图

运行效果：

项目10-获取电池电量

项目描述：将获取到的电池电量，通过串口进行打印。电池电量值为0-100。

程序截图：

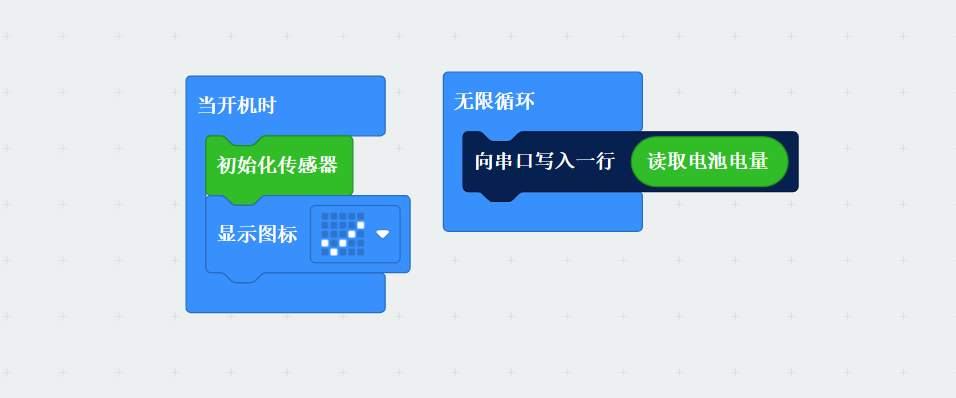

MakeCode程序截图
程序链接：https://makecode.microbit.org/_576EWM6voeYF

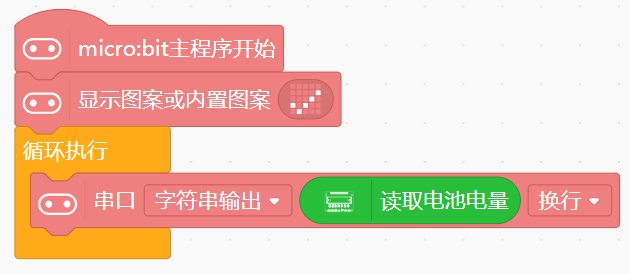

Mind+程序截图

运行效果：

使用教程-UNIHIKER K10

Mind+用户库链接：https://gitee.com/yxniu/ext-expansion

特别说明：

  • 当主控板为UNIHIKER K10时，扩展板的使用方式与micro:bit保持一致，因此本教程不再重复介绍通用使用方法。
  • 为了让学习更具趣味性和实用性，我们将结合K10的独特功能，通过一系列创意小案例，引导学生在实际项目中掌握引脚的基本使用方法。

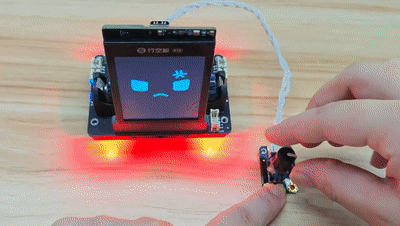

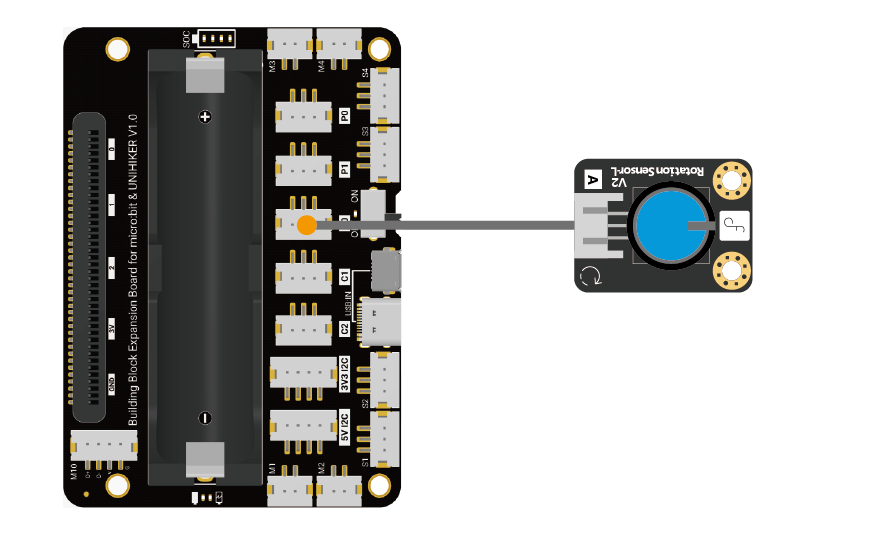

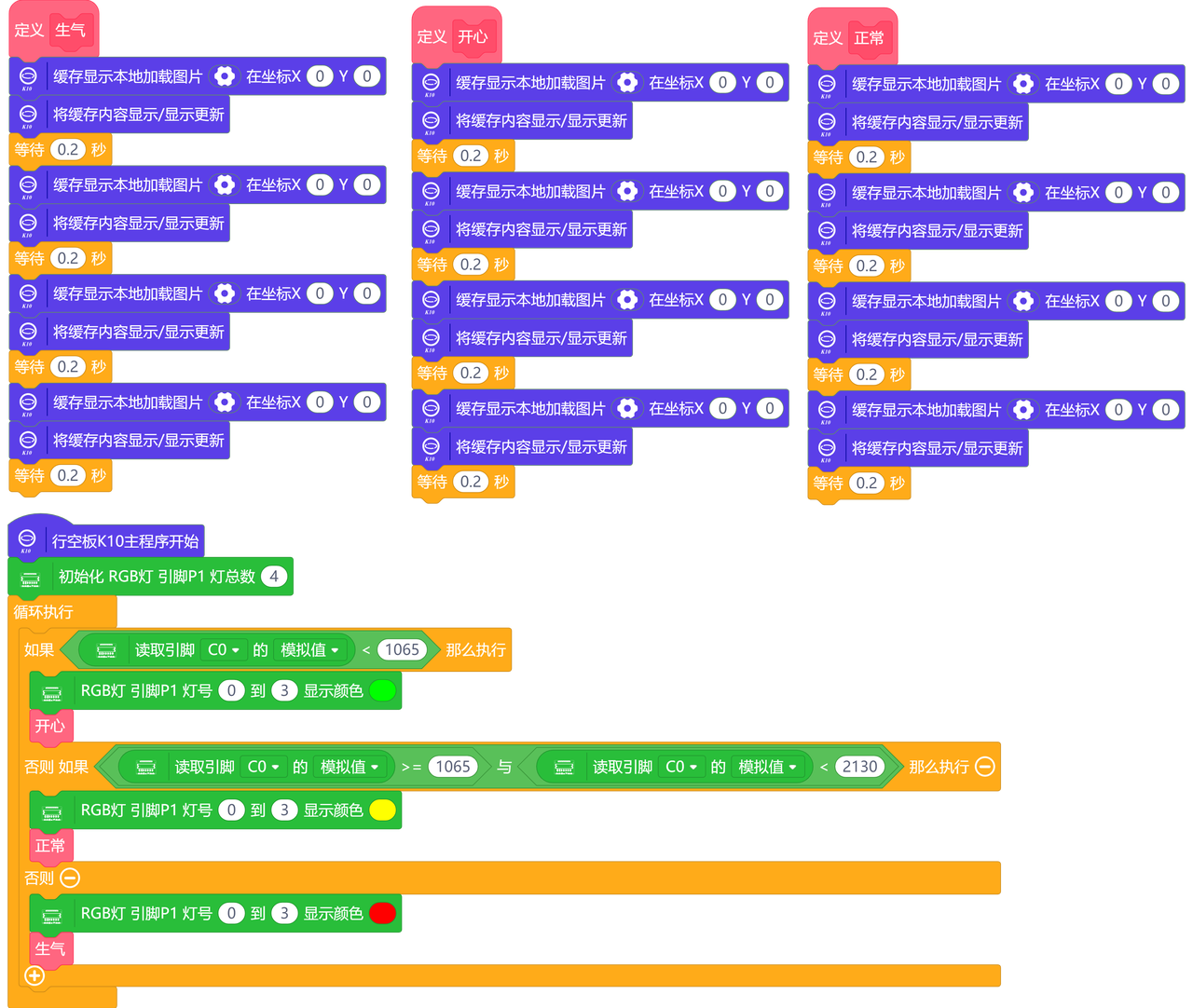

项目1-滑动调节“情绪灯”

项目描述：通过旋钮开关，调节“情绪灯”。当旋钮值小于1065时，UNIHIKER K10屏幕显示“开心”表情，RGB灯显示绿色；当旋钮值大于1065小于2130时，屏幕显示“常规”表情，RGB灯显示黄色；当旋钮值大于2130时，屏幕显示“生气”表情，RGB灯显示红色。

硬件清单：

  • UNIHIKER K10 *1
  • 旋钮开关 *1

硬件连接：

程序截图：

运行效果：

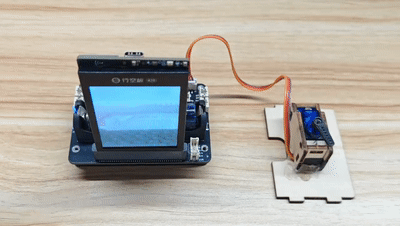

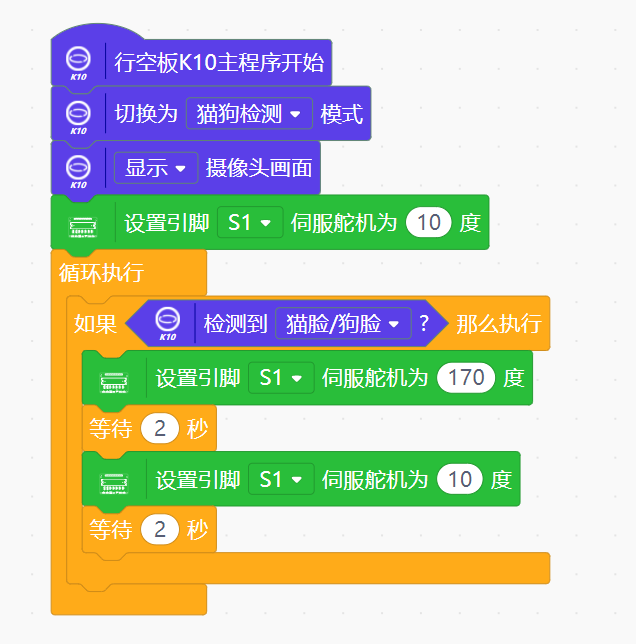

项目2-自动宠物喂养机

项目描述：使用UNIHIKER K10的猫狗检测功能，当摄像头识别到猫或狗时，自动打开（舵机转动到170度，模拟打开操作）喂养机放出宠物粮食，两秒后关闭喂养机（舵机转动到10度，模拟关闭操作）。并且还能将摄像头检测到哦的画面，实时显示在UNIHIKER K10屏幕上。

硬件清单：

  • UNIHIKER K10 *1
  • 180度舵机 *1

硬件连接：

程序截图：

运行效果：

项目3-智能语音开关

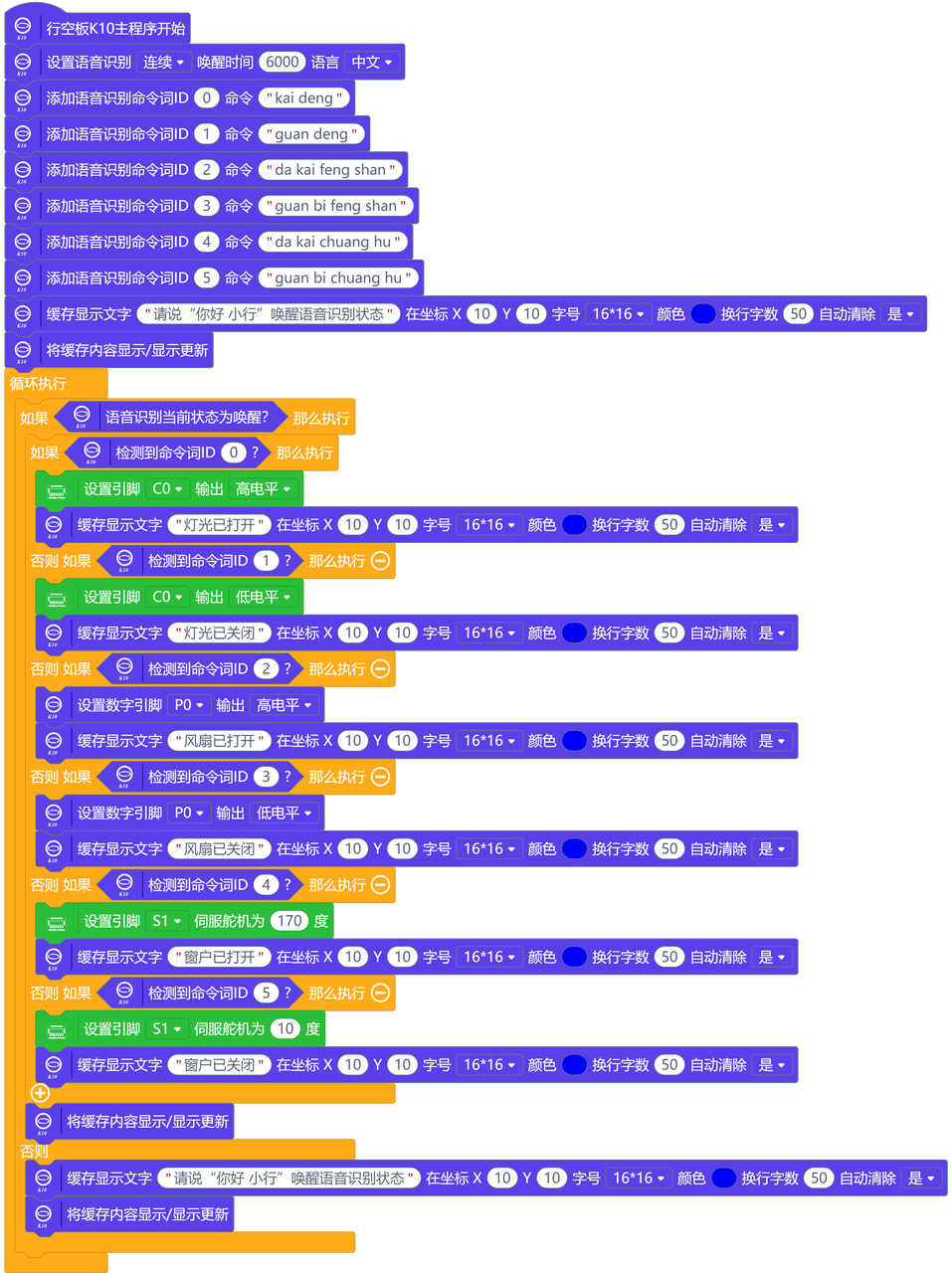

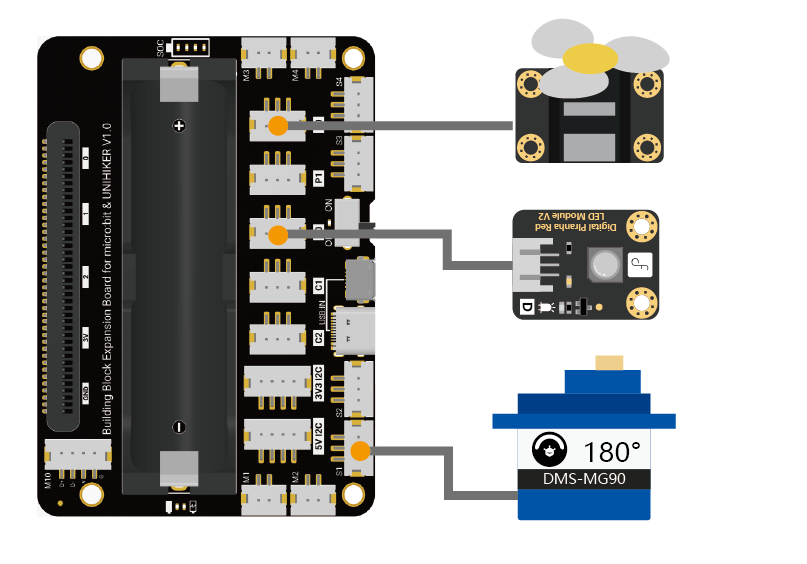

项目描述：通过语音控制指令“开灯/关灯”、“打开/关闭风扇”、“打开/关闭窗户”，控制连接在扩展上的LED灯、风扇、舵机执行对应操作。

硬件清单：

  • UNIHIKER K10 *1
  • LED灯 *1
  • 风扇模块 *1
  • 180度舵机 *1

硬件连接：

程序截图：

运行效果：

项目4-无人超市售卖机

项目描述：在行空板K10上搭建一个无人购物超市，能够利用RFID射频识别模块识别不同的商品，并对商品进行结算。结算完成后，将总价的二维码显示在UNIHIKER K10屏幕上供用户扫码支付。

硬件清单：

  • UNIHIKER K10 *1
  • 按钮模块 *2
  • RFID射频感应模块 *1
  • 标签卡 * 3

硬件连接：

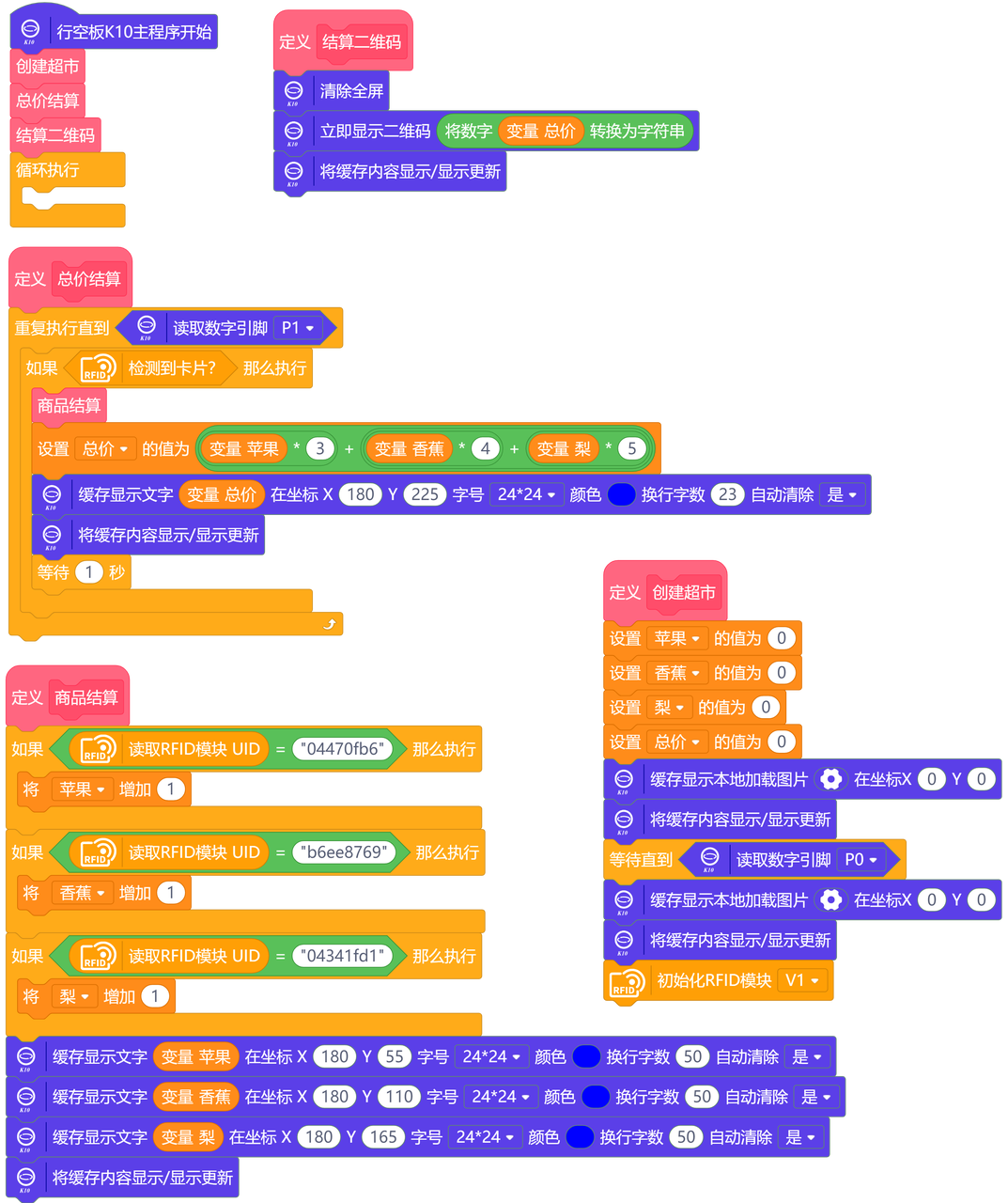

程序截图：

运行效果：

使用教程-UNIHIKER M10

Mind+ Python 模式用户库链接：https://gitee.com/yxniu/ext-expansion

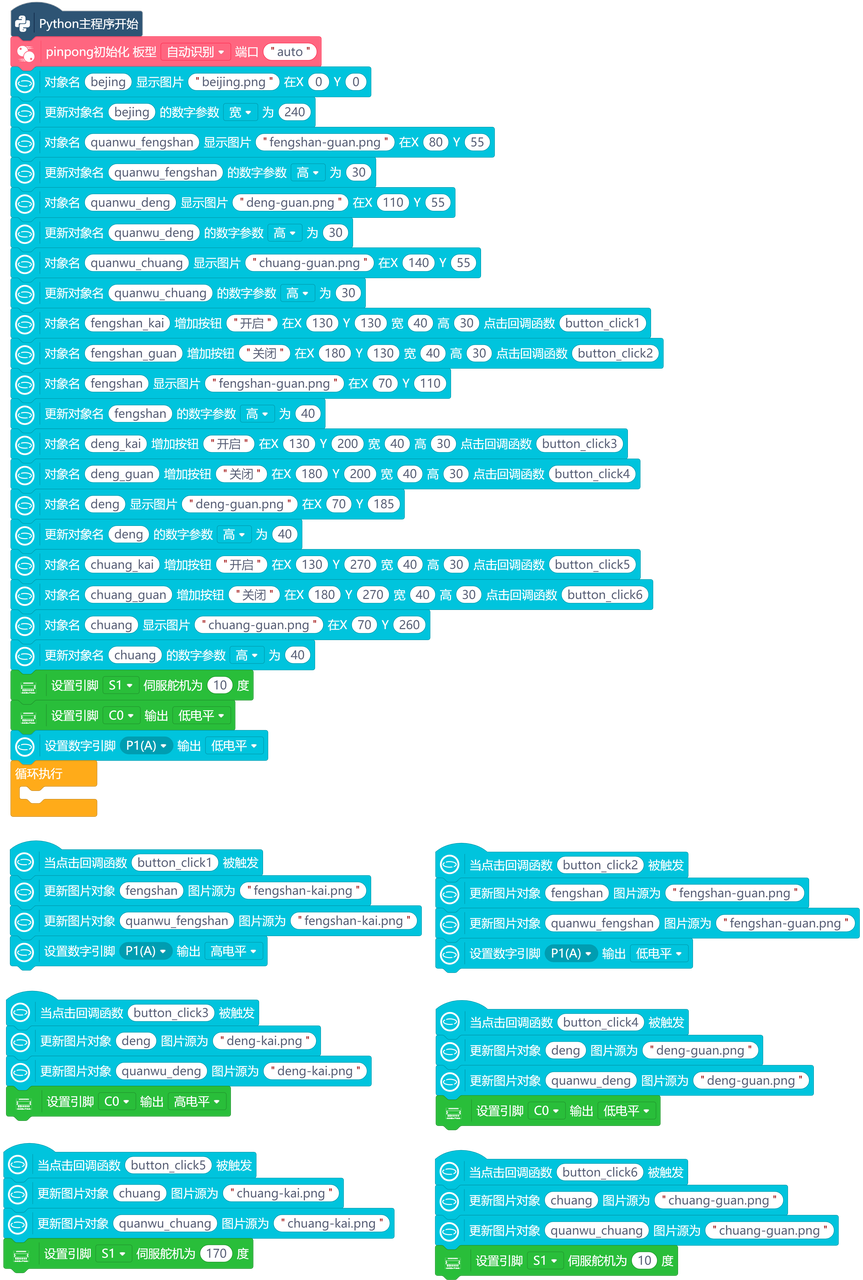

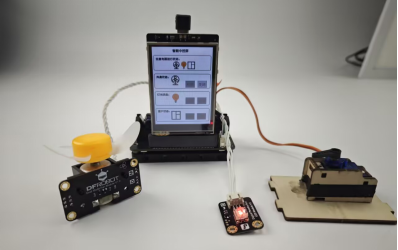

项目1-智能中控屏

项目描述：本项目通过行空板 M10 的屏幕交互界面，实现对家庭常见电器（如灯光、窗户、风扇等）的集中控制。用户可通过屏幕上的虚拟按钮对设备进行单独开关或一键总控操作，体验智能中控屏的便捷与高效。

硬件清单：

  • UNIHIKER M10 *1
  • LED灯 *1
  • 风扇模块 *1
  • 180度舵机 *1
  • U型TypeC转HY2.0-4P线 *1

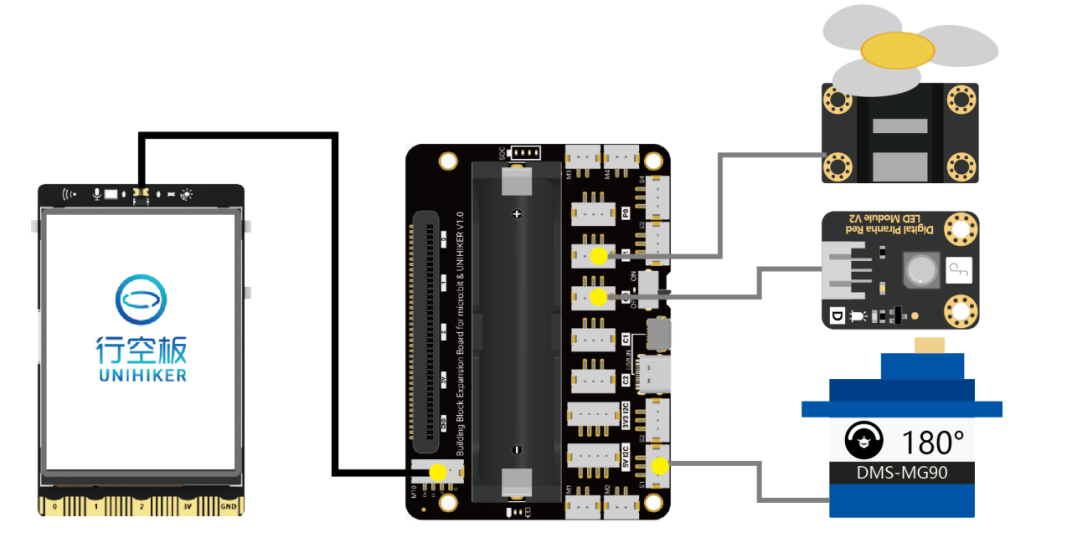

硬件连接：

程序截图：

运行效果：

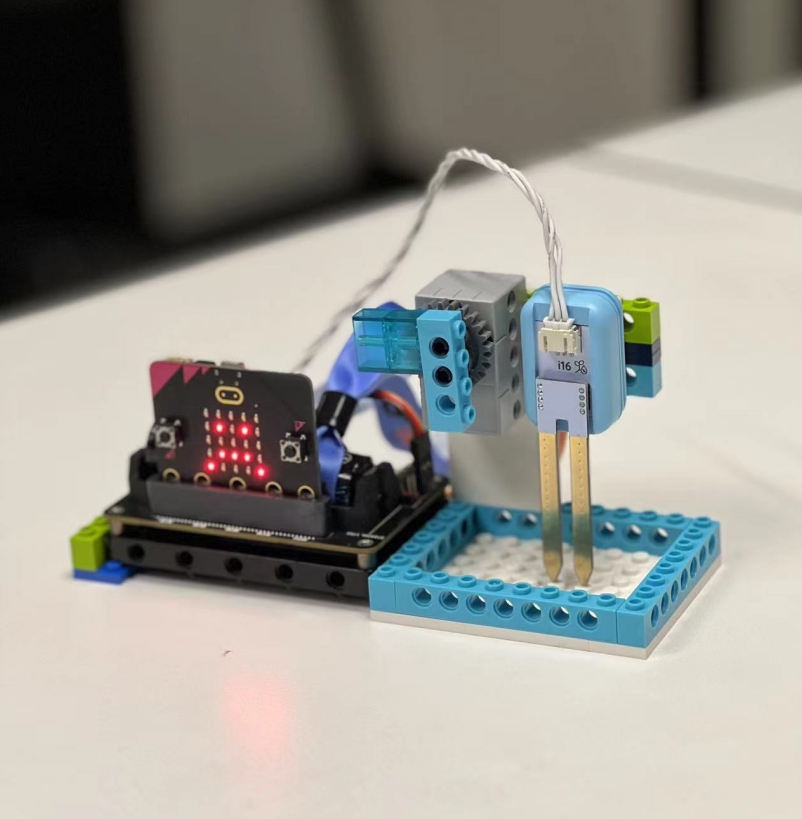

项目2-植物灌溉系统

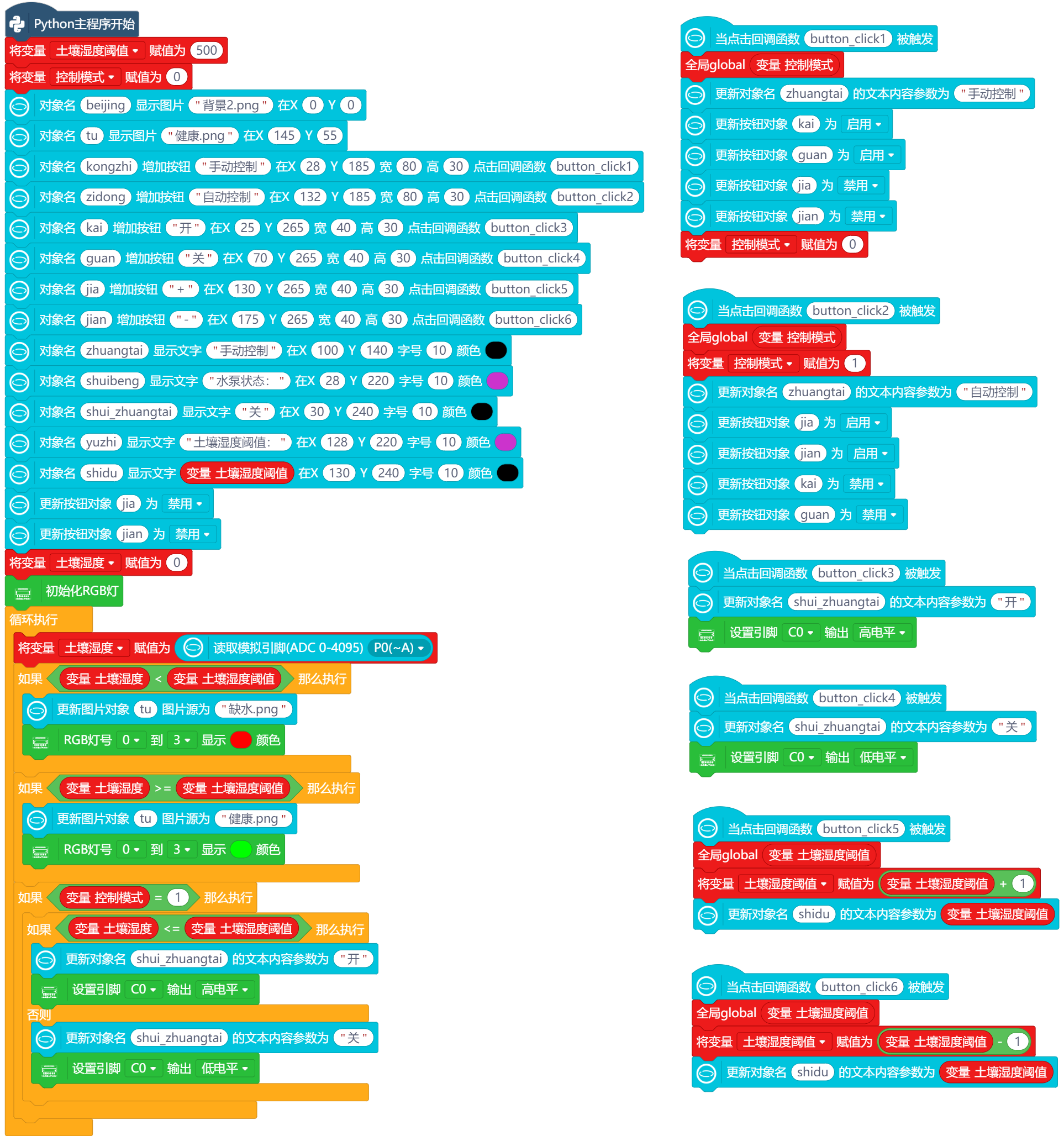

项目描述：在行空板上通过植物两种状态图（缺水和健康）展示土壤湿度情况，并将实时采集到的土壤湿度数据发送到SIoT平台。为了更加人性化的控制浇水，设置了两种控制方式：手动控制、自动控制。

手动控制：通过手动控制区的“开”和“关”按钮，控制水泵的开启和关闭。

自动控制：通过自动控制区的“+”和“-”按钮，调节适合植物生长的土壤湿度阈值。当土壤湿度传感器检测到的土壤湿度值小于土壤湿度阈值时，自动打开水泵；反之，关闭水泵。

硬件清单：

  • UNIHIKER M10 *1
  • 土壤湿度传感器 *1
  • 水泵 *1
  • 简易继电器 *1
  • 电池盒 *1
  • 5号干电池 *4
  • U型TypeC转HY2.0-4P线 *1

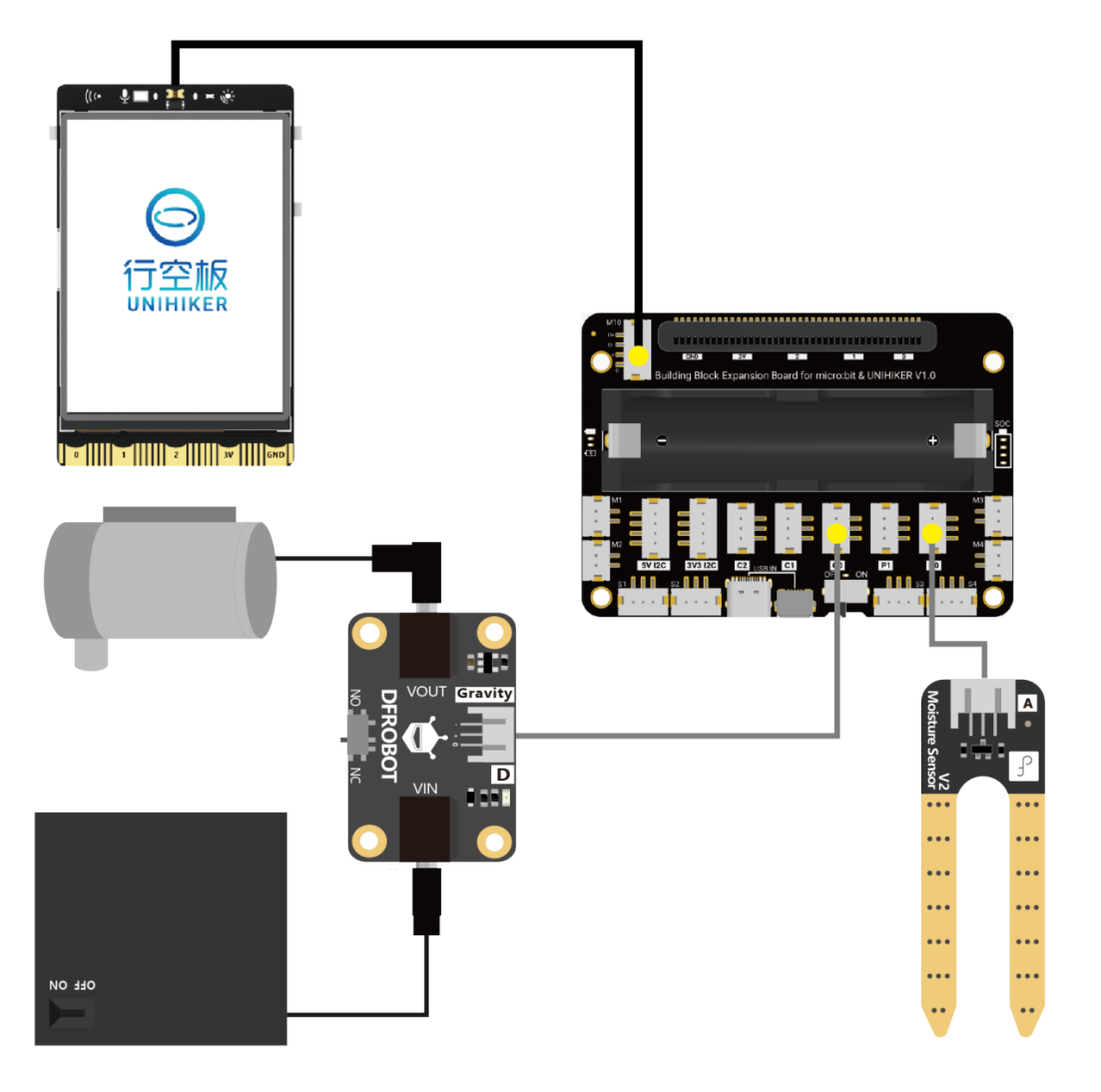

硬件连接：

程序截图：

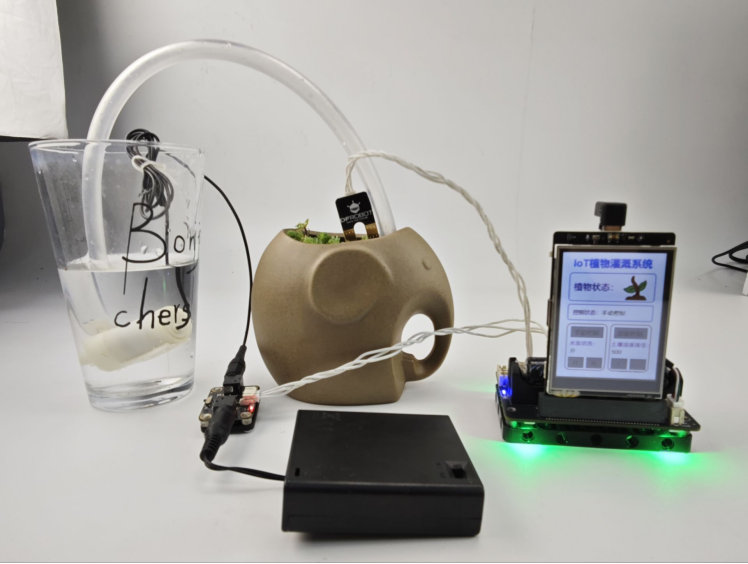

运行效果：

综合项目

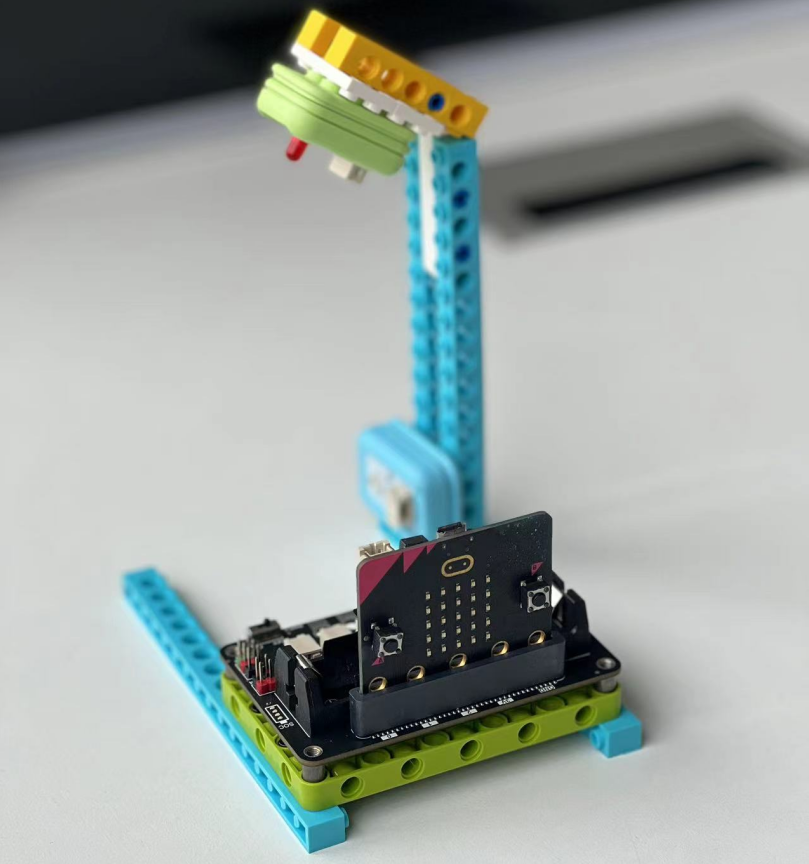

项目1-智能台灯

项目描述：台灯可以根据光线强度，进行打开或关闭。当检测到的光线值小于设定阈值（500）时，台灯自动打开；否则，关闭台灯。

硬件连接：

模块清单：

结构搭建：

智能台灯组装视频

程序截图：
MakeCode程序截图
程序链接：https://makecode.microbit.org/_K8E3ksaY6C0y		 Mind+程序截图

运行效果：

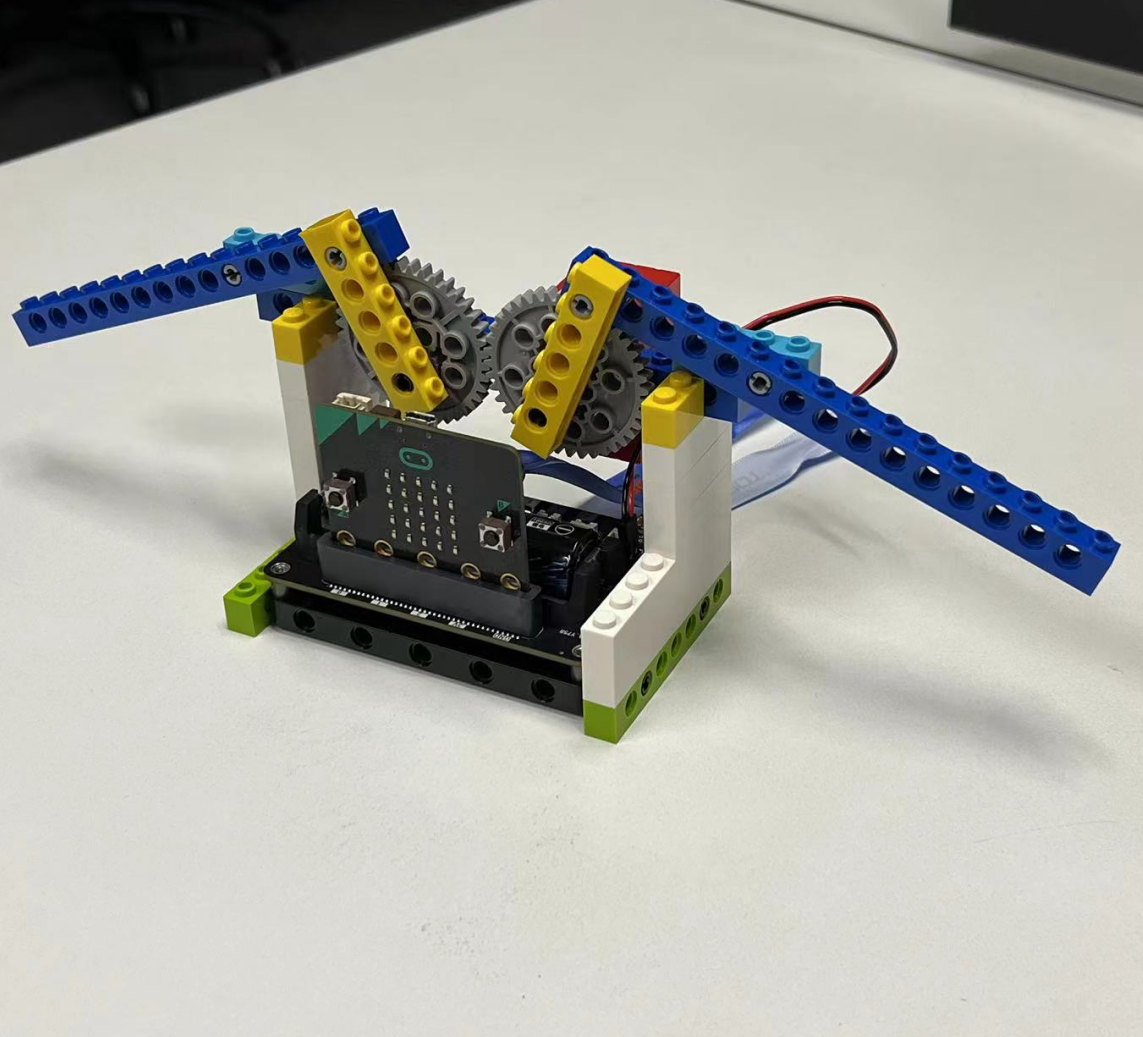

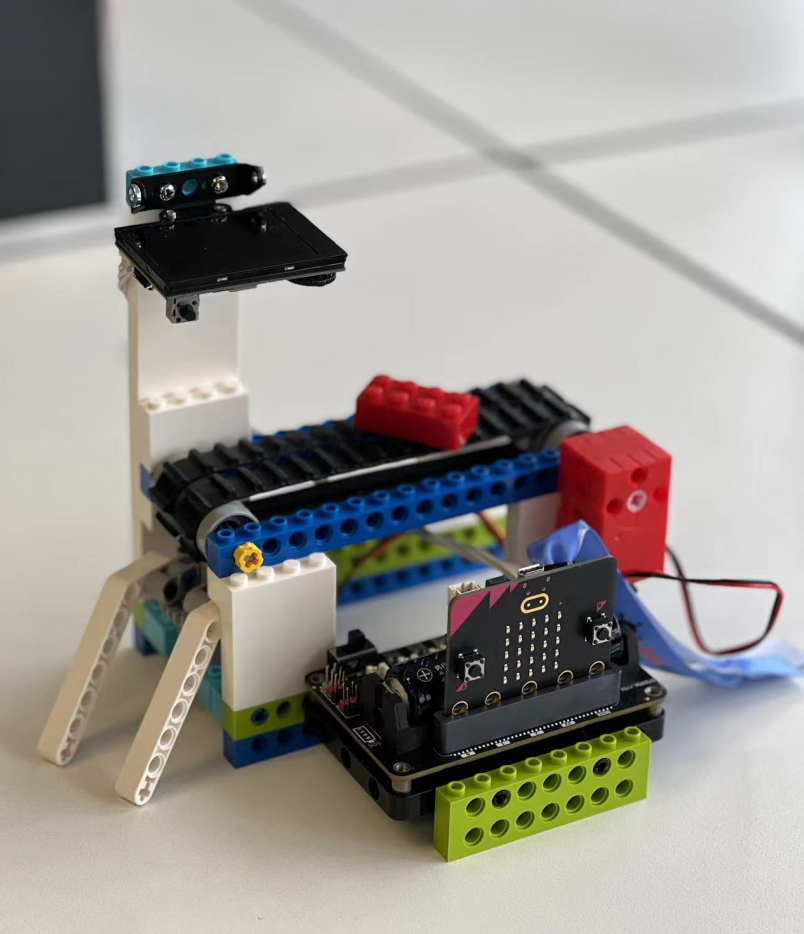

项目2-跷跷板

项目描述：本项目通过电机带动齿轮运转，实现跷跷板的上下摆动。按下 micro:bit 的 A 键 时，电机开始正转，跷跷板便会像游乐场中的设备一样翘动；按下 B 键 时，电机停止，跷跷板恢复静止。

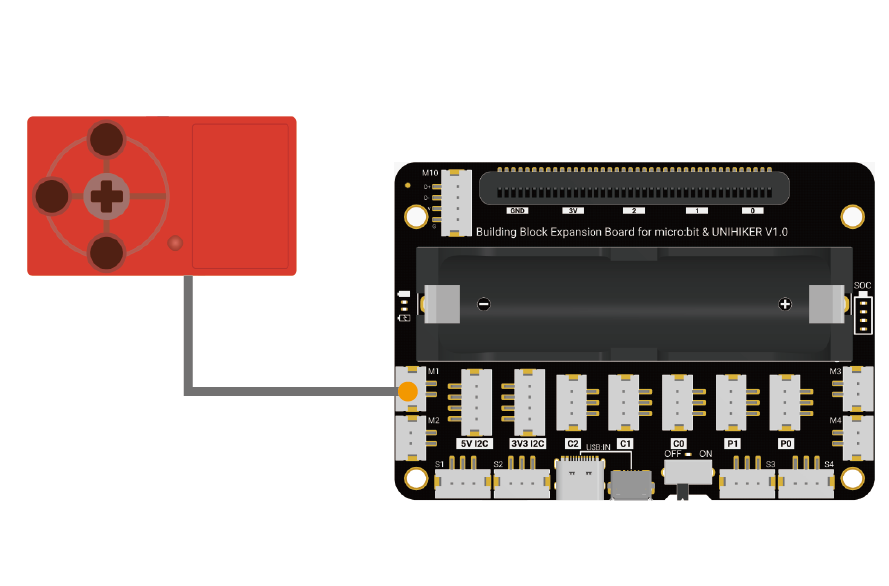

硬件连接：

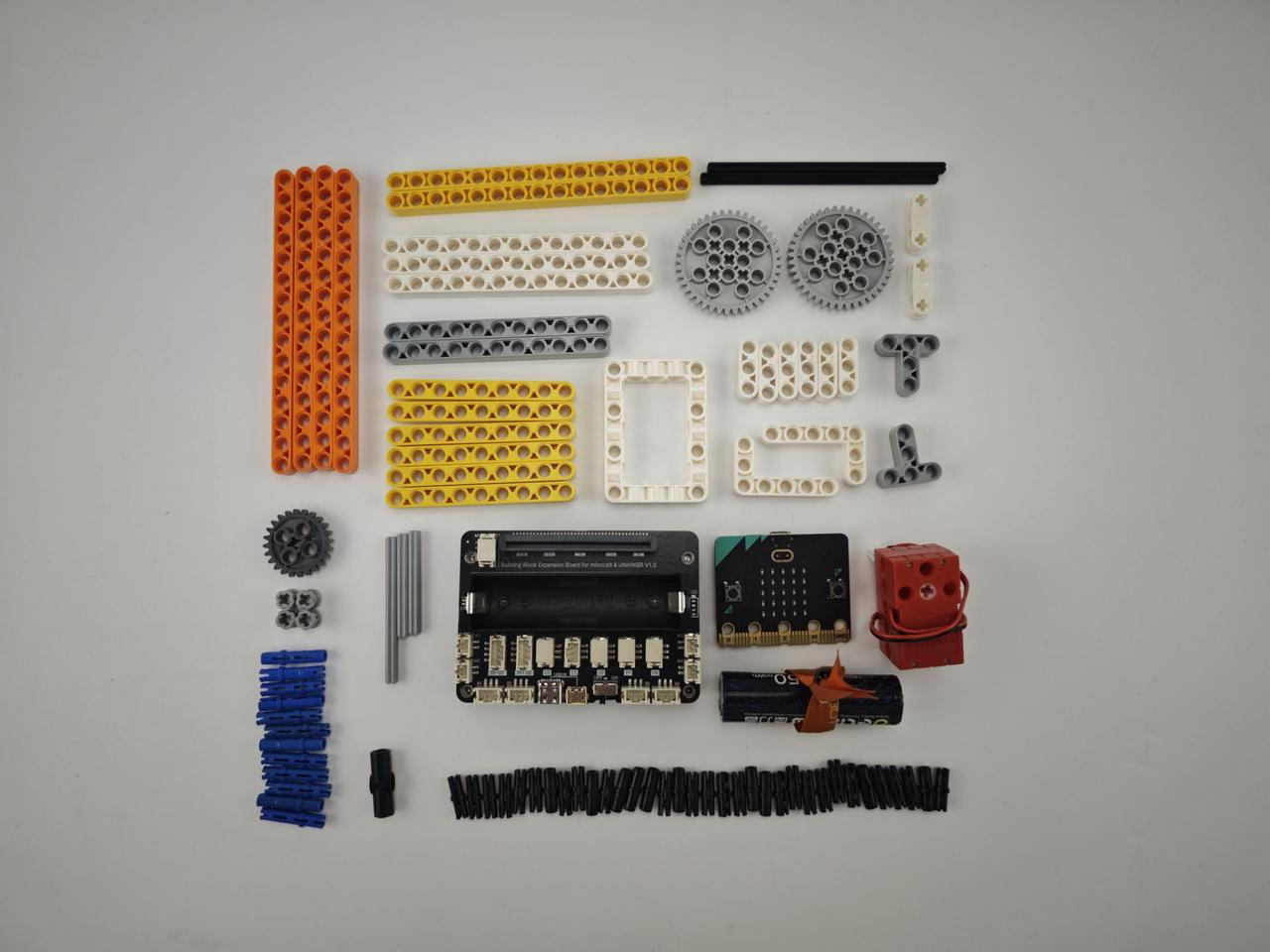

模块清单：

结构搭建：

跷跷板组装视频

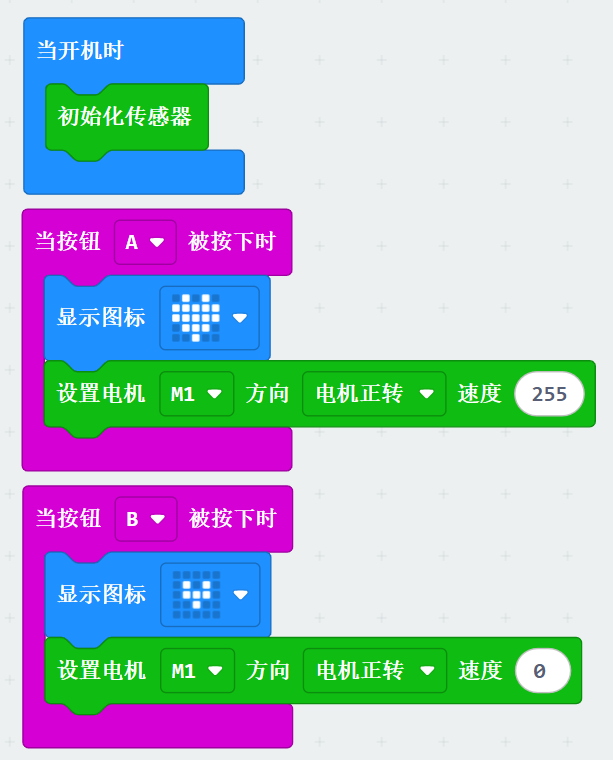

MakeCode程序截图
程序链接：https://makecode.microbit.org/_hCTRoj0ca1eT		 Mind+程序截图

运行效果：

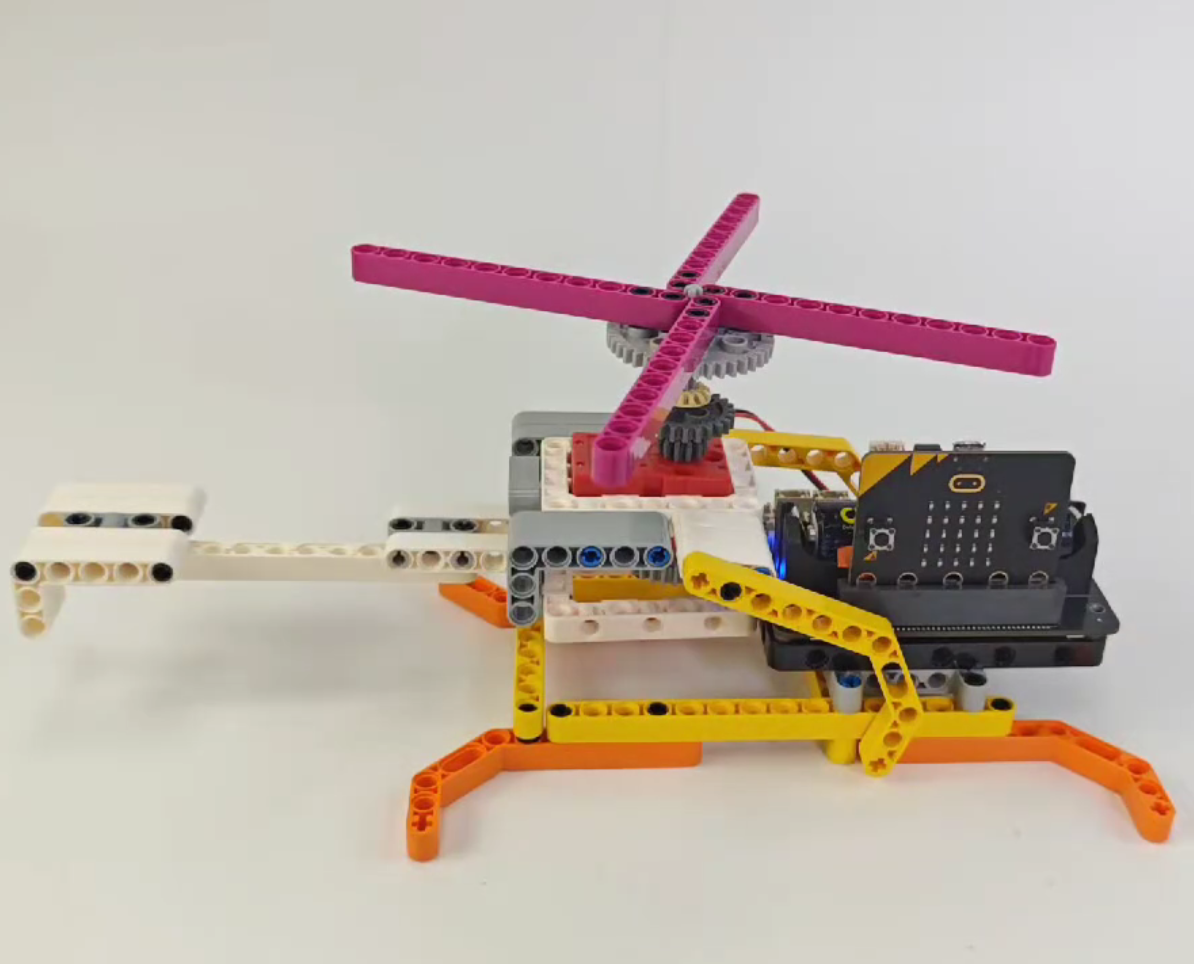

更多乐高创意搭建案例
