简介
micro:bit面包板扩展板，是一款基于micro:bit主板设计，专注于入门教育的扩展板。支持micro:bit直插，即插即用，方便快捷。
该扩展板搭载标准8.2cm*5.5cm的中型面包板（面包板独立包装，自主黏贴），各类电子元器件可直接插拔搭建电路，降低了电路连接入门门槛。
所有IO口皆以排针排母方式引出，简单易用；电路免焊接，可重复使用各元件，节省了电路组装时间；板载AB按键，方便控制，玩法更多样；配备PWR状态指示灯，独立电源开关，方便实时查看供电情况。
该拓展板尤其适用于电子电路组装，调试及训练。micro:bit面包板拓展版可广泛应用于以micro:bit为基础的各个项目，例如光控小灯，智能门铃，温度报警器等。
产品参数
- 工作电压：3.3V~5V
- 数字输出电压：0V/3.3V
- 模拟输出电压：0~3.3V DC
- 接口使用排针和排母
- micro:bit接口 x19(P0 P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 P19 P20)
- 电源接口 x4
- GND接口 x4
- 8.2cm*5.5cm中型面包板 x1
- PWR供电指示灯 x1
- 板载两个A,B按键
- 模块尺寸：16.2cm*7.2cm
- 安装孔规格：M3螺丝孔
功能说明
Mind+编程实例
Mind+编程流程
1、下载安装Mind+。 Mind+基础wiki教程-软件下载安装
2、安装驱动。 Mind+基础wiki教程-驱动的安装
3、软件右上角切换到“上传模式”，左下角“扩展”中选择“micro:bit”。
4、编写程序，连接USB线到micro:bit主控板上。
5、“连接设备”下选择一个COM串口，点击“上传到设备”。
A,B键控制LED灯
学习目标：点亮LED灯（电路连接如下）
程序效果展示：按下A键点亮LED灯，按下B键熄灭LED灯
Mind+ 图形化程序截图
所用引脚:P0

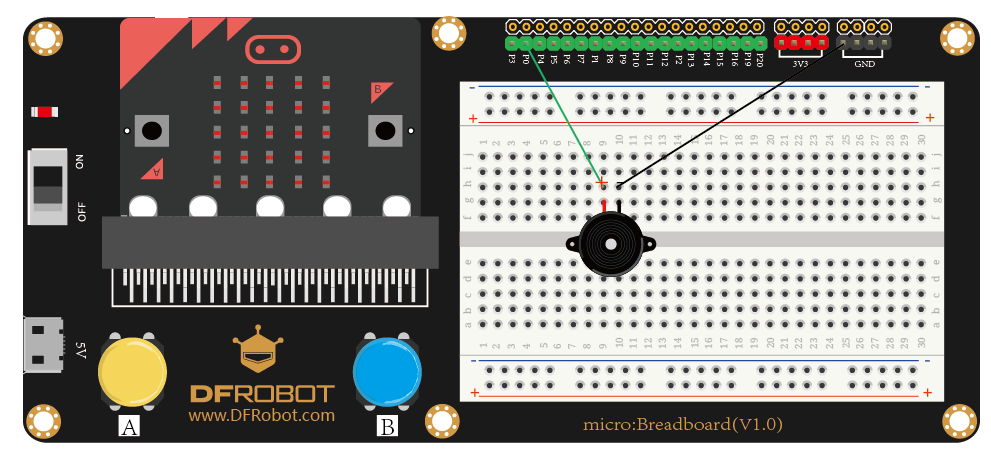

报警器
学习目标:驱动蜂鸣器（电路连接如下）
程序效果展示:打开电源，蜂鸣器开始响
需要的元件：2根跳线，一个蜂鸣器
所用引脚:P0
Mind+ 图形化程序截图

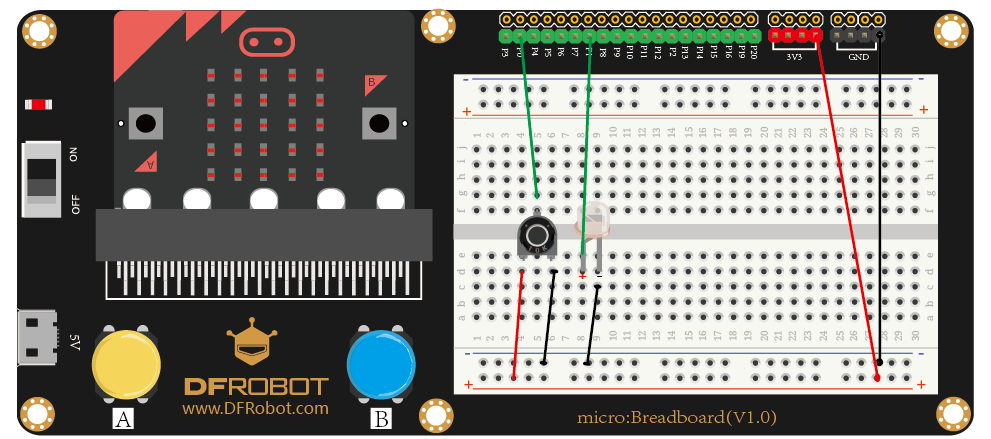

调光台
学习目标:利用电位器，调控灯光的强弱（电路连接如下）
程序效果展示: 逆时针转动变位器，可以看见led灯逐渐变亮，顺时针转动，灯光逐渐变暗。
需要的元件：7根跳线，一颗LED灯，一个变位器。
引脚：P0连接变位器，P1连接LED灯。
Mind+ 图形化程序截图

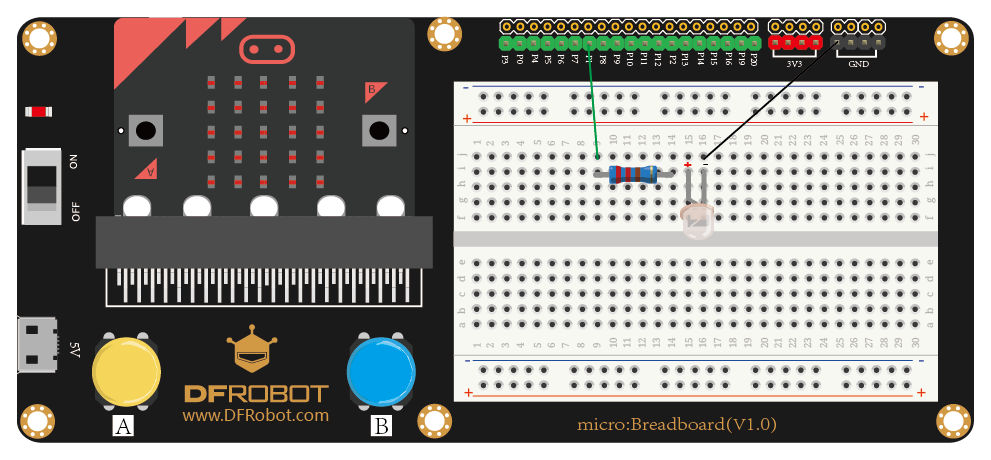

呼吸灯
学习目标:控制LED灯（电路连接下）
程序效果展示: LED灯一闪一闪的像小星星一样。
需要的元件：2根跳线，一颗LED灯，一个220欧的电阻。
引脚：P1连接LED灯。
Mind+ 图形化程序截图
makecode图形化在线编程实例
MakeCode基础教程：点击进入makecode在线图形化编程基础操作教程
点击链接进入makecode在线编程环境（第一次加载，速度可能较慢，请耐心等待）：https://makecode.microbit.org/
A,B键控制LED灯
学习目标:点亮LED灯
程序效果展示:按下A键点亮LED灯，按下B键熄灭LED灯
需要的元件：4根跳线，一颗LED灯，硬件连接如下图4.2
所用引脚：P0
makecode编程示例
报警器
学习目标:驱动蜂鸣器
程序效果展示:打开电源，蜂鸣器开始响
需要的元件：2根跳线，一个蜂鸣器，硬件连接如4.3
所用引脚：P0
makecode编程示例
调光台
学习目标:利用电位器，调控灯光的强弱
程序效果展示: 逆时针转动变位器，可以看见led灯逐渐变亮，顺时针转动，灯光逐渐变暗。
需要的元件：7根跳线，一颗LED灯，一个变位器，硬件连接如4.4
所用引脚：P0连接变位器，P1连接LED灯。
makecode编程示例
呼吸灯
学习目标:学习控制LED灯
程序效果展示:LED灯一闪一闪的像星星一样。
需要的元件：2根跳线，一颗LED灯，硬件连接如4.5
makecode编程示例
超声波测距
学习目标:利用超声波检测距离
程序效果展示:移动障碍物，在LED屏幕上看见距离的变化。
需要的元件：4根跳线，SR04超声波
makecode编程示例
疑难解答
更多问题及有趣的应用，请访问论坛
