产品简介

这是一款专为智能家居、语音导航及多媒体演示等场景打造的USB喇叭模块。

它支持喇叭、3.5mm耳机接口输出音频，轻松满足多样化音频播放需求。板载Type-C母口，使用常规USB-TypeC线就能快速连接行空板或电脑USB，操作简单便捷，无需复杂步骤。值得一提的是，板载的USB-A口可外挂USB摄像头，实现音视频同步输出，极大地拓展了设备功能，为用户带来全方位的视听体验。

在兼容性上，win10、win11、行空板、Mac等多种主流操作系统上均可免驱使用，真正做到拿来即用，节省您安装驱动的时间和精力。同时，它还支持Mind +图形化编程，为您提供了便捷的编程方式，可根据自身需求灵活定制功能。无论是专业人士用于项目开发，还是普通用户日常使用，都能轻松驾驭，满足您多样化的需求，带来稳定、高效的音视频输出体验 。

产品特性

  • 支持喇叭、3.5mm耳机接口音频输出
  • 即插即用，免驱动，适配win10、win11、行空板、Mac
  • 板载Type-C母口连接行空板或电脑
  • 板载USB-A口可外挂USB摄像头
  • 支持Mind+图形化编程

应用场景

  • 智能家居语言播放场景应用
  • 语音导航领域
  • 多媒体演示

规格参数

电源参数

  • 工作电压：5V
  • 工作电流：0.1A

接口参数

  • 音频输出

    • 板载喇叭
    • 3.5mm外接耳机接口

  • USB接口

    • Type-C母口：可外接行空板或电脑USB
    • USB-A口：可外接其他USB设备，例如USB摄像头

喇叭参数

  • 接口：MX1.25
  • 功率：0.5-2W
  • 阻抗：8Ω
  • 尺寸：25×20mm

驱动相关

  • 免驱平台：win10、win11、行空板、Mac

物理尺寸

  • PCB尺寸：47× 47mm

  • 安装孔间距：40×40mm

  • 安装孔直径：3.1mm

  • 贴片螺母孔径：3mm

  • 重量：18g

功能示意图

标号 名称 功能描述
1 Speaker 侧发声喇叭，输出音频
2 LineOut 3.5mm耳机接口，输出音频
3 USB IN Type-C输入接口，连接行空板或电脑
4 USB OUT USB-A输出接口，连接其他USB设备，例如USB摄像头
5 PWR 电源指示灯，上电长亮

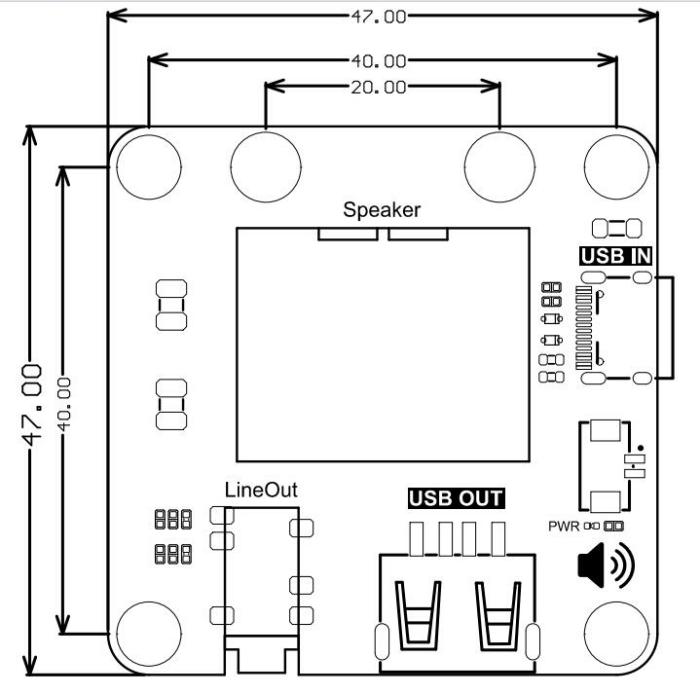

尺寸图

使用方法

  1. 连接设备获取音频输入：若您想播放音频，使用常规的USB-TypeC线，将板载的Type-C母口（也就是 “USB IN” 接口）连接到行空板或者电脑的USB口，就能轻松实现音频输入，播放音频。
  2. 外接耳机实现音频播放：当您需要使用耳机聆听音频时，将3.5mm耳机插头插入 “LineOut” 输出接口，就可以通过耳机播放音频，让您在个人空间内尽情享受音频内容。
  3. 外接摄像头达成音视频同步：如果您想要实现音视频同步输出，比如在多媒体演示等场景中，使用 “USB OUT” 接口（即板载的USB-A口），外接USB摄像头模块，结合主控设备，就能实现音视频效果，为您带来全方位的视听体验。

Mind+ Python模式编程（行空板)

硬件准备

  • USB喇叭模块 ×1
  • 行空板Python编程学习主控板 ×1
  • USB转Type-C线

软件准备

1、下载及安装官网最新软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“Python模式”。“扩展”中选择“官方库”中的“行空板”并添加

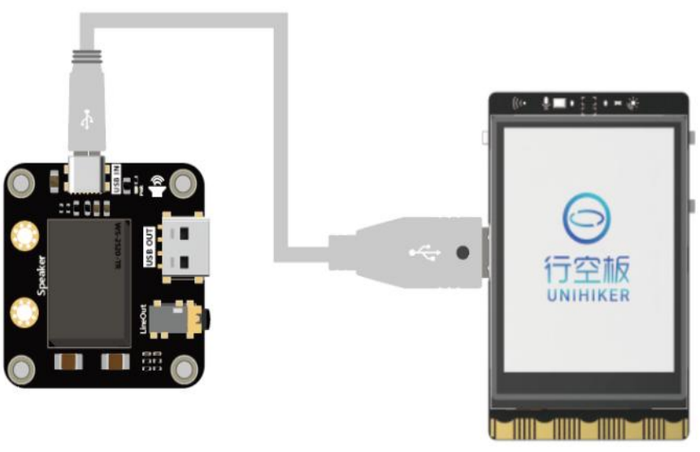

硬件连接图

直接播放音频示例

在编写程序之前，需要将提前录好的音频文件“送别.wav”加载进项目文件中。

注意：导入音频文件的方法和导入图片的方法是一样的。

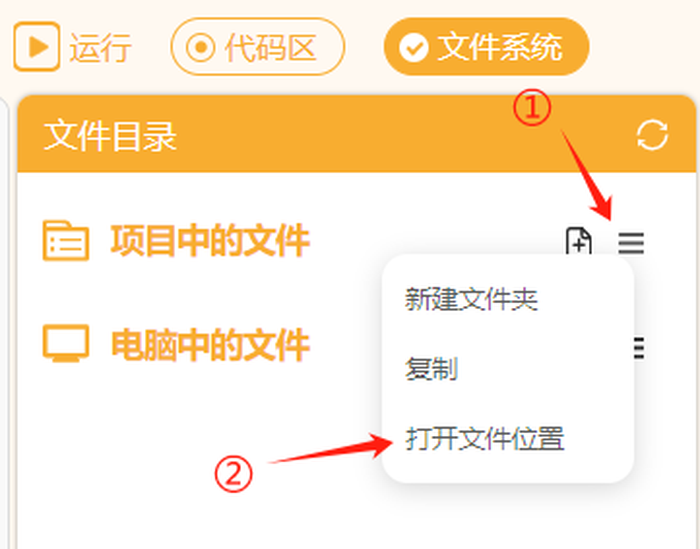

点击下图的“打开文件位置”选项

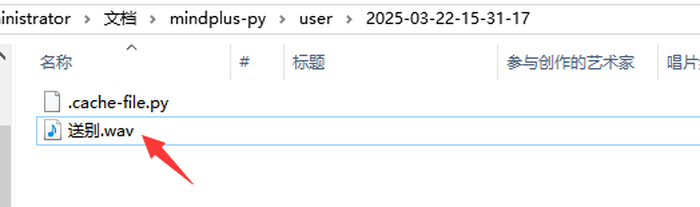

将提前录好的“送别.wav”音频文件复制到文件里

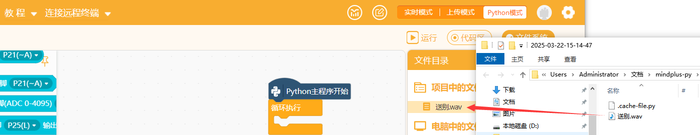

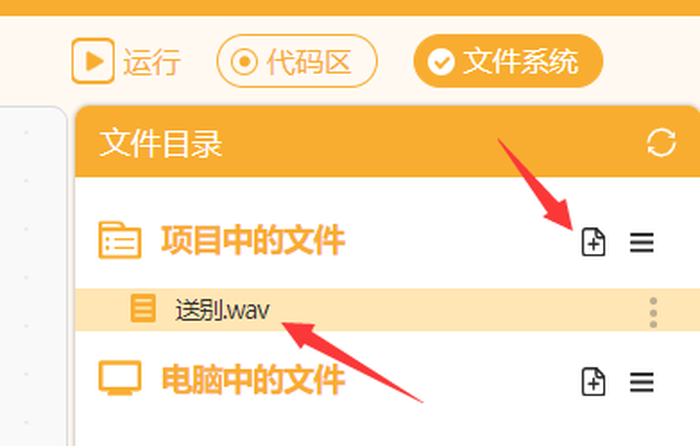

点击下图的“新建文件”选项，并将文件名称改为“送别.wav”

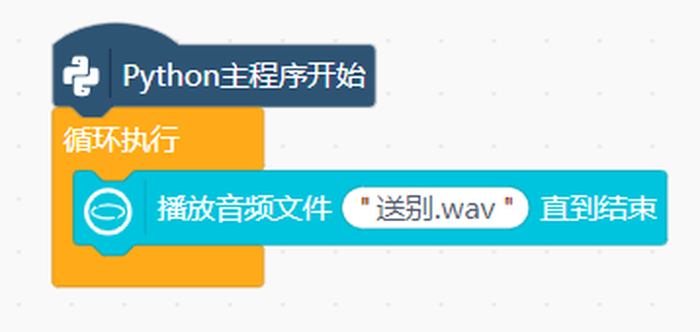

演示程序

注：如果音频没有播放出来，则可能是行空板系统音量设置过低，或者没有切换到外置喇叭。请参考本页面最后的“常见问题”解决。

程序执行结果

USB 喇叭模块将会播放你提前录制的音频

注意：运行程序后大概7-8秒USB喇叭才能播放音频

录入音频并播放

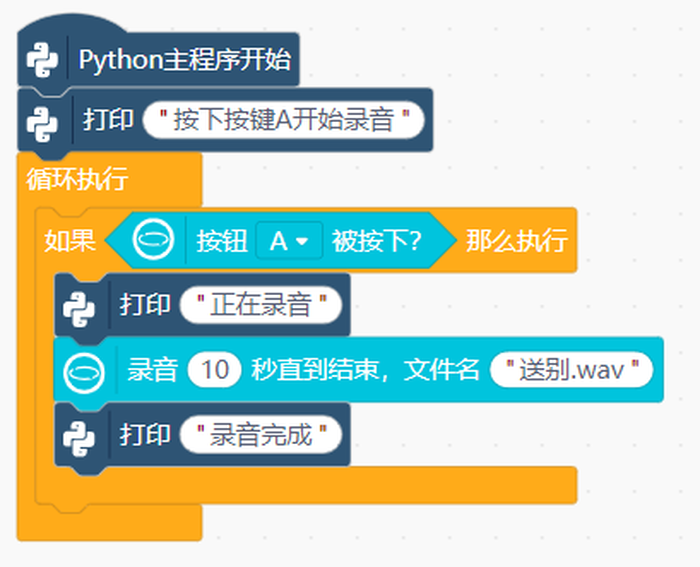

录音程序

运行以上程序，按住行空板上的A按键后，使用麦克风进行音频录制。10秒结束后，终端打印“录音完成”，完成录音。

查看及保存音频文件

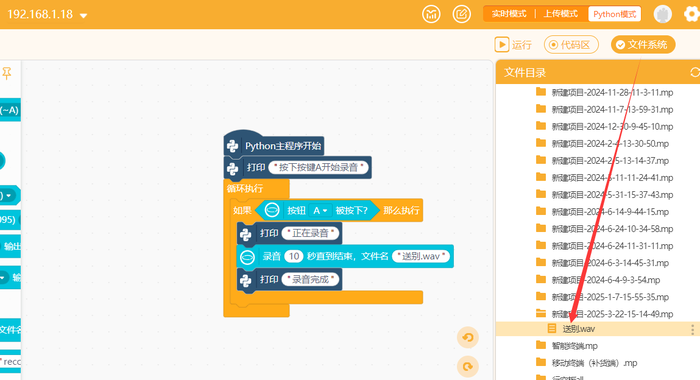

点击Mind+运行右侧的文件系统，在“行空板中的文件”目录下，找到“mindplus”文件夹并点击，然后找到“cache”文件夹，在该文件夹中找到“录入音频”文件夹，点击该文件夹，就可以看到文件“送别.wav”。

右击选择“下载到电脑”，选择好自己的保存路径即可。后面步骤可参考“直接播放音频示例”

注意：以上示例里的”送别.wav“可随意更改名称，但音频后缀需要为“.wav”，且文件目录下的音频名称、程序文件名称、文件夹路径里的音频名称需保持一致。

PC示例

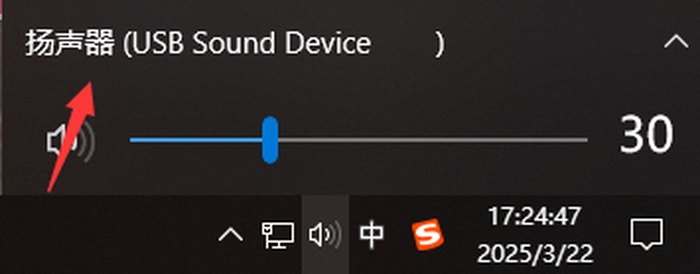

以Win 10为例，将USB喇叭模块“USB IN”接口通过数据线接入电脑，会出现一个USB扬声器设备，可随意调节音量。

这时，您就能使用USB喇叭模块了，快来播放一段音乐试试吧。

更多资料下载

常见问题

问题 使用行空板连接喇叭之后，播放没有声音是为什么？
解决方法 首先请检查正确将usb喇叭模块的USBIN连接了行空板侧面的USBA口，usb喇叭模块板载的PWR电源灯已经亮，并且程序中的音频文件正常，终端无报错。
以上确认无误后，则可能是行空板系统音量设置过低，或者没有切换到外置喇叭，按以下方法解决。

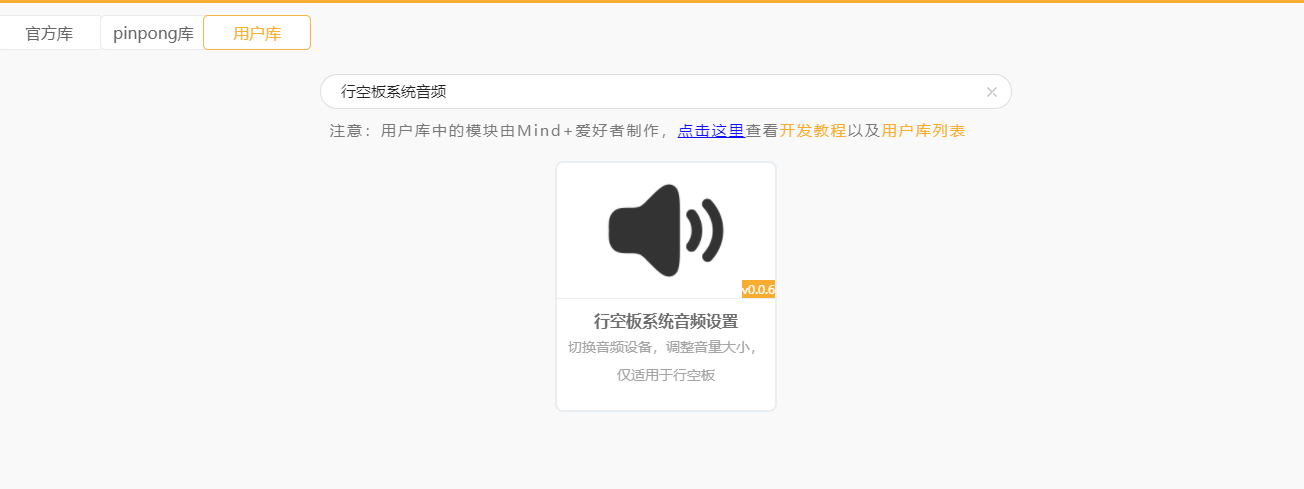

1.Mind+扩展库中搜索“行空板系统音频”加载用户库。

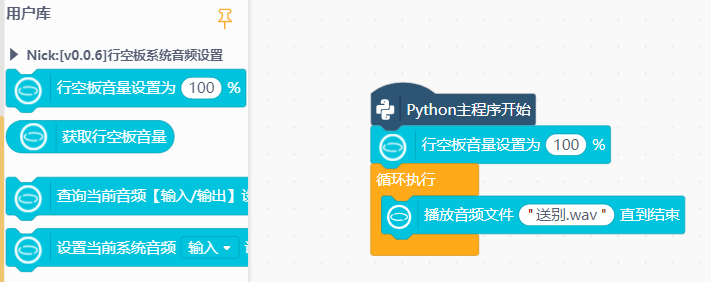

2.程序初始化时设置系统音量到25以上，然后播放音频。
如果单独设置音量无效则可能是音频设备没有正确切换到外置喇叭。

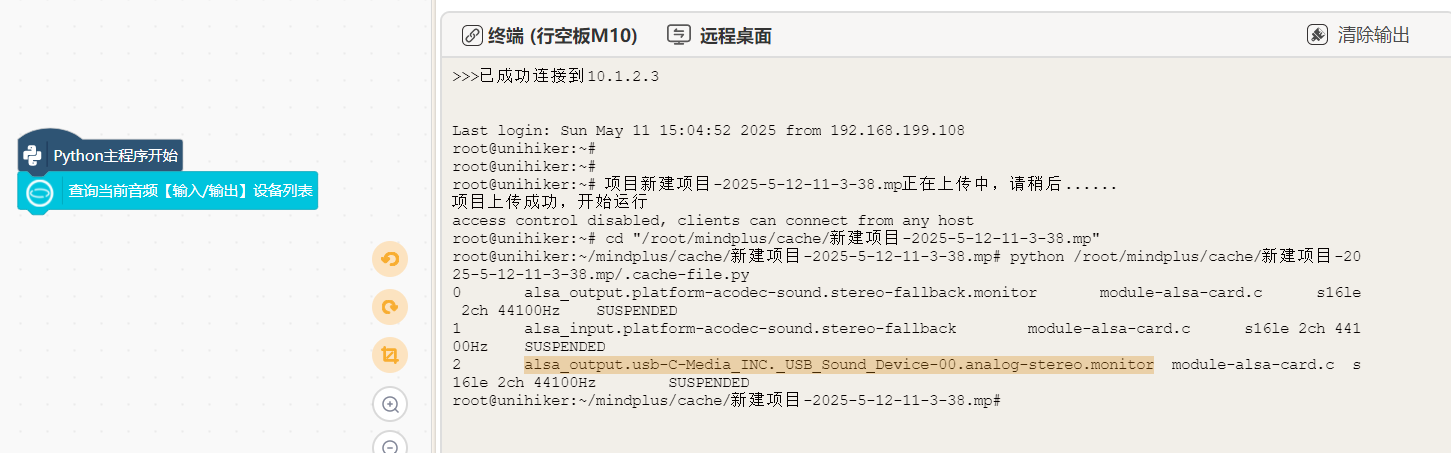

1.使用如下程序运行之后，在终端可以看到外置喇叭的名称，alsa_output.usb-C-Media_INC._USB_Sound_Device-00.analog-stereo.monitor，ctrl+c复制名称：

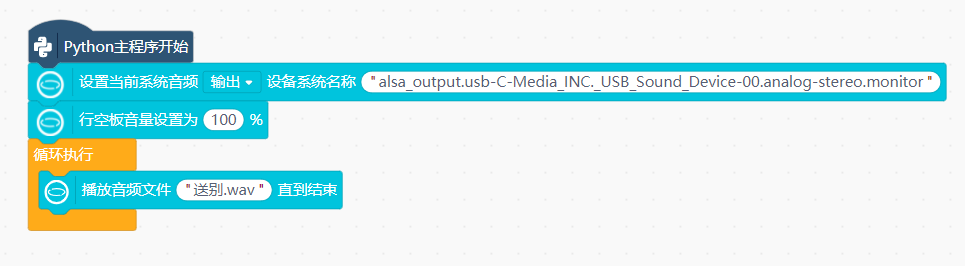

2.在程序初始化最开始先使用此积木设置系统“输出”为上一步的名称。
如以上方法无法解决，可加入行空板官网QQ交流群进行交流。

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
