DFRobot 防水温度传感器

概述

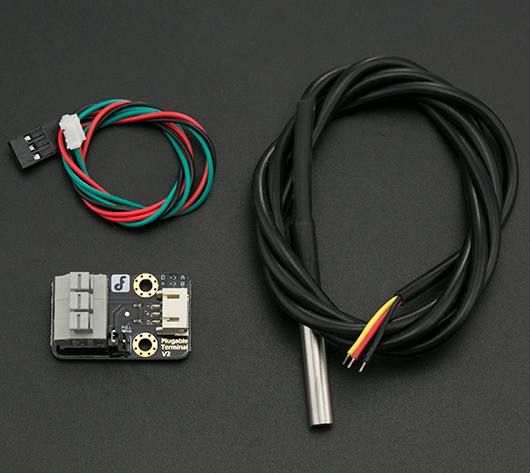

防水DS18B20温度传感器和Arduino结合可以用到很多地方,比如土壤温度检测、热水箱温度控制等等,但是防水的DS18B20温度传感器必须还要接一个上拉电阻才能使用,为此我们设计的Plugable Terminal转换器就派上用场了。 Plugable Terminal转接器数字口增加了上拉电阻,使用跳线帽切换使用,这样可以直接将防水DS18B20温度传感器连接到Arduino上了。

性能描述

能够在3.0V到5.5V的电源下工作
温度显示范围为-10°C to +85°C(误差±0.5°C)
使用温度范围:-55 to 125°C (-67°F to +257°F)
分辨率选择范围:9-12比特
使用单线接口:通信时只需要一个数字接口
芯片内嵌入一个64位的ID
并联的传感器可共用一个接口
温度限制报警系统
查询时间少于750ms
长为35mm,直径为6mm的不锈钢管
电缆直径:4mm
长度:90cm

引脚定义

3线接口:分为A型和B型,接线之前请注意您的传感器接口。 类型A:红线(VCC), 黑线(GND),黄线(DATA) 类型B:红线(VCC),黑线(GND),绿线(DATA)

连接示意图

DS18B20传感器连接图

连接方式:轻轻按压单个灰色端子,线插入下方孔,松开灰色端子,即可连接成功

Arduino 实例代码

DS18B20全套资料及Arduino库下载链接:https://www.dfrobot.com.cn/image/data/DFR0198/DFRobot%20DFR0198.zip

Arduino 1.0示例代码

     #include <OneWire.h>

    int DS18S20_Pin = 3; //DS18S20 Signal pin on digital 3

    //Temperature chip i/o
    OneWire ds(DS18S20_Pin);  // on digital pin 2

    void setup(void) {
      Serial.begin(9600);
    }

    void loop(void) {
      float temperature = getTemp();
      Serial.println(temperature);

      delay(100); //just here to slow down the output so it is easier to read

    }


    float getTemp(){
      //returns the temperature from one DS18S20 in DEG Celsius

      byte data[12];
      byte addr[8];

      if ( !ds.search(addr)) {
          //no more sensors on chain, reset search
          ds.reset_search();
          return -1000;
      }

      if ( OneWire::crc8( addr, 7) != addr[7]) {
          Serial.println("CRC is not valid!");
          return -1000;
      }

      if ( addr[0] != 0x10 && addr[0] != 0x28) {
          Serial.print("Device is not recognized");
          return -1000;
      }

      ds.reset();
      ds.select(addr);
      ds.write(0x44,1); // start conversion, with parasite power on at the end

      byte present = ds.reset();
      ds.select(addr);
      ds.write(0xBE); // Read Scratchpad


      for (int i = 0; i < 9; i++) { // we need 9 bytes
        data[i] = ds.read();
      }

      ds.reset_search();

      byte MSB = data[1];
      byte LSB = data[0];

      float tempRead = ((MSB << 8) | LSB); //using two's compliment
      float TemperatureSum = tempRead / 16;

      return TemperatureSum;

    }

运行结果:

DS18B20传感器运行结果

Mind+ 上传模式编程

1、下载及安装软件。下载地址:https://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装
2、切换到“上传模式”。 详细教程:Mind+基础wiki教程-上传模式编程流程
3、“扩展”中选择“主控板”中的“Arduino Uno”,“传感器”中加载“DS18B20温度传感器”。 详细教程:Mind+基础wiki教程-加载扩展库流程
4、进行编程,程序如下图:
5、菜单“连接设备”,“上传到设备”
6、程序上传完毕后,打开串口即可看到数据输出。详细教程:Mind+基础wiki教程-串口打印

Mind+ Python模式编程(行空板)

Mind+Python模式为完整Python编程,因此需要能运行完整Python的主控板,此处以行空板为例说明

连接图

操作步骤

1、下载及安装官网最新软件。下载地址:https://www.mindplus.cc 详细教程:Mind+基础wiki教程-软件下载安装

2、切换到“Python模式”。“扩展”中选择“官方库”中的“行空板”和“pinpong库”中的”pinpong初始化“和“DS18B20温度传感器”。切换模式和加载库的详细操作链接

3、进行编程

4、连接行空板,程序点击运行后,可在终端查看数据。行空板官方文档-行空板快速上手教程 (unihiker.com)

代码编程

以pinpong库为例,行空板官方文档-行空板快速上手教程 (unihiker.com)

#  -*- coding: UTF-8 -*-

# MindPlus
# Python
from pinpong.extension.unihiker import *
from pinpong.board import Board,Pin
from pinpong.board import DS18B20
from pinpong.board import Board


Board().begin()
ds1 = DS18B20(Pin((Pin.P22)))

while True:
    print((str("温度:") + str(ds1.temp_c())))
    time.sleep(1)

DFshopping_car1.png 购买 防水温度传感器(SKU:KIT0021)
