简介

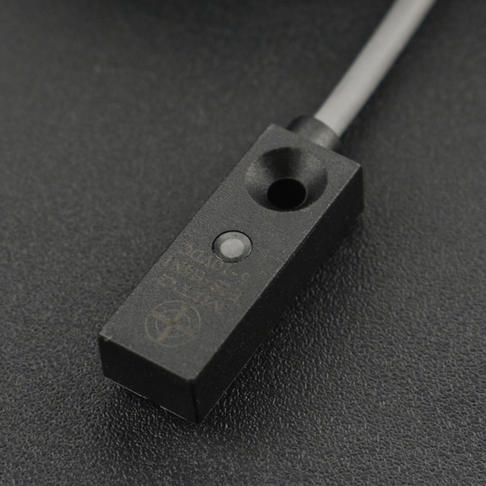

这是一款电感式金属接近开关，它既有行程开关、微动开关的特性，还有传感性能，输出形式为 NPN 常开，体积非常小巧，仅为 27mm10mm6mm，在狭小空间内也能安装；感应距离 4mm，开关频率 1000Hz，响应时间＜1ms，反应快且稳定。开关还具有 IP67 防护，能承受-20℃的低温和 65℃的高温，因此无论户内户外，晴天雨天都能满足你的使用需求。

这款开关使用电压为 5V，不仅可用于机械自动化，安防设备，汽车防盗等作业中，也可在创客爱好者手中搭配各类控制板用作机器人跑道变换，速度检测等。

技术规格

  • 电压：5V
  • 电流：30mA
  • 感应距离：4mm
  • 输出类型：NPN 常开
  • 检测物体：金属
  • 线长：2m 左右
  • 感应类型：电感式
  • 保护等级：IP67
  • 工作环境温度：-20℃~65℃
  • 开关频率：1000Hz
  • 响应时间：＜1ms
  • 尺寸：27mm10mm6mm

FIT0658-Dimension

引脚说明

FIT0658-Pinout

颜色 功能描述
黑色 信号线
棕色 电源输入(5V)
蓝色 地(GND)

使用教程

准备

接线图

FIT0658-Connection Diagram

示例代码

const int SensorPin = 4;
const int LedPin = 13;

void setup()
{
  Serial.begin(9600);
  Serial.println("Start!");
  pinMode(SensorPin,INPUT);
  pinMode(LedPin,OUTPUT);
  digitalWrite(LedPin,LOW);
}

void loop()
{
  if(digitalRead(SensorPin) == LOW)
  digitalWrite(LedPin,LOW);
  else
  digitalWrite(LedPin,HIGH);
  Serial.print("Infrared Switch Status:");
  Serial.println(digitalRead(SensorPin),BIN);
  delay(50);
}

显示结果

在 Arduino 串口监视器里可看到传感器检测到金属物体时开关状态的变化，未检测到金属物体时状态为 1，检测到金属物体时状态为 0；也可通过 UNO 板载指示灯和传感器自带指示灯状态变化观察有无检测到金属物体，检测到金属物体时指示灯点亮，反之指示灯熄灭。

Expected Result

注意事项:

  • 有效检测距离在 4mm 内，检测物体直径应大于等于 1mm。

  • 物体应置于检测区域内，脱离检测区域恐无法检测。

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
