前言

在信息技术日益成为现代教育核心的今天,如何有效地实施和开展信息科技课程已成为教育工作者的重要任务。因此行空板信息科技实验盒应运而生,专为满足中小学信息科技课程标准设计,旨在为教师和学生提供一个功能全面、易于操作的学习工具。其高集成度和便利的收纳设计,使其成为大班教学的理想选择,帮助教师高效地开展信息技术课程,提升课堂教学效果。

行空板信息科技实验盒以行空板为核心,集成了摄像头、麦克风、小音响等多种常用组件,用户无需额外连接其他设备,即可完成从基础的传感器应用到高级的人工智能项目。丰富的输入、输出类传感器,结合行空板SIoT,能够搭建完整的物联网信息系统。同时,内置的超声波、巡线、电机等模块,满足一台小车的基础功能需求。实验盒还提供了丰富的扩展接口,可实现更多功能的扩展。

目标

  • 介绍行空板信息科技人工智能实验盒M10的主要组件及其功能,帮助用户熟悉各部分的使用方法。
  • 指导用户进行基本的硬件连接和软件安装,以便顺利开启实验盒。
  • 提供基础示例项目,帮助用户通过实际操作来熟悉实验盒的使用,从而掌握关键的技术概念和技能。

适用对象

  • 中小学信息科技课程相关的教师及学生。
  • 人工智能课程相关的教师及学生。
  • 对开源硬件和机器人感兴趣的初学者及爱好者。
  • 已经使用过行空板的用户。

本手册,将带您深入探索行空板M10实验盒的强大功能和多种应用场景。从简单的操作入手,到复杂的项目实施。接下来就让我们一起去开启这段充满挑战的科技之旅,共同探索无限的可能性!

一、行空板M10实验盒通用知识

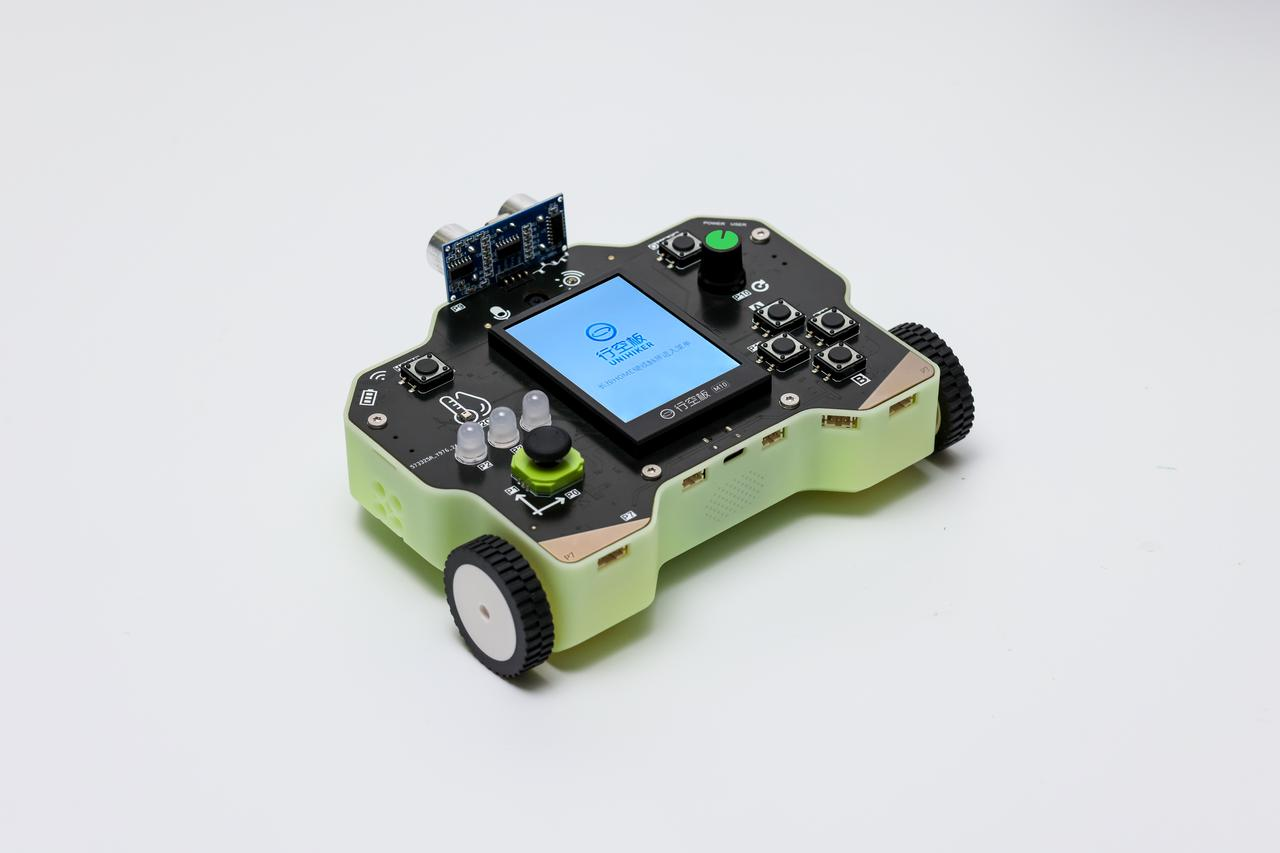

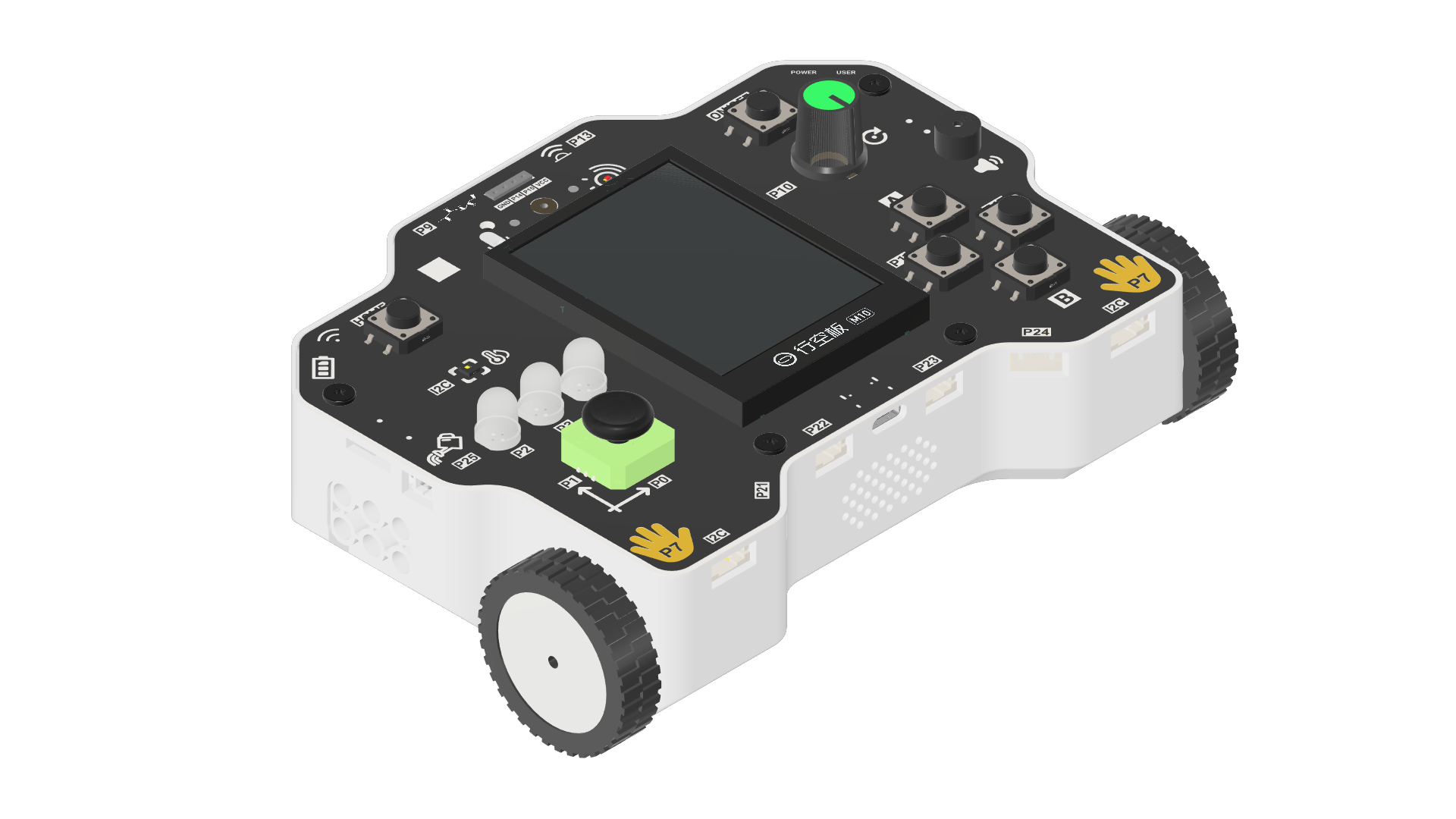

1. 硬件介绍

1.1 主要特点

  • 以行空板M10为核心,搭配摄像头、麦克风、小音响可实现各类人工智能项目。
  • 集成丰富的输入、输出类传感器,结合行空板SIoT可搭建完整的物联网信息系统。
  • 内置超声波、巡线、电机等模块,满足一台小车的基础功能。
  • 提供丰富的扩展接口,支持更多功能的开发。
  • 结合教材需求,能够完成过程与控制、物联网、AI等常见项目的实践。

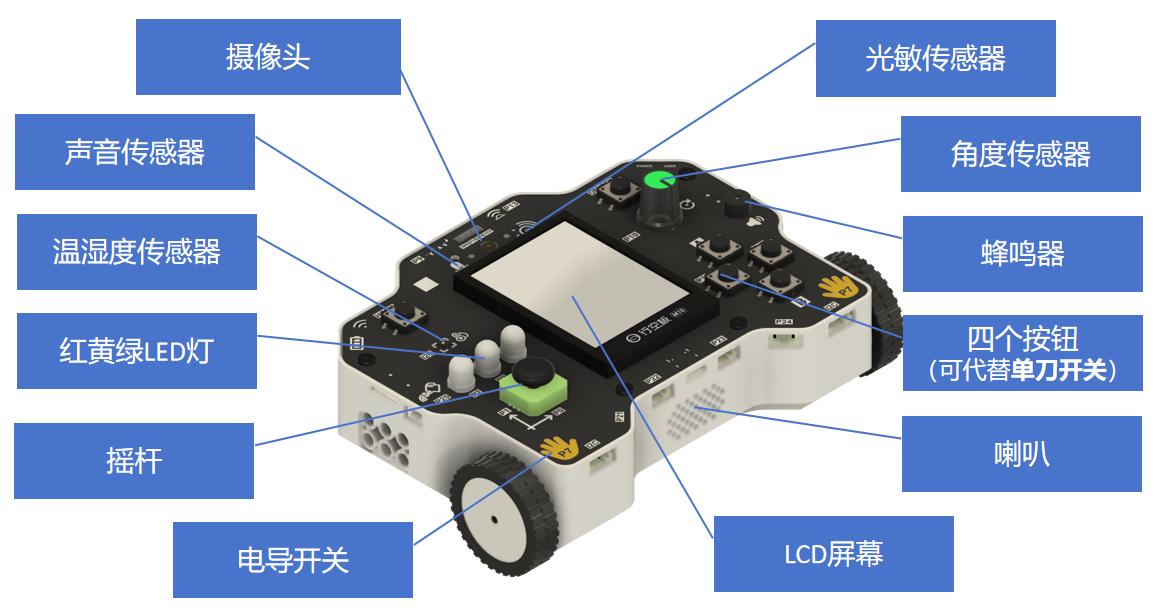

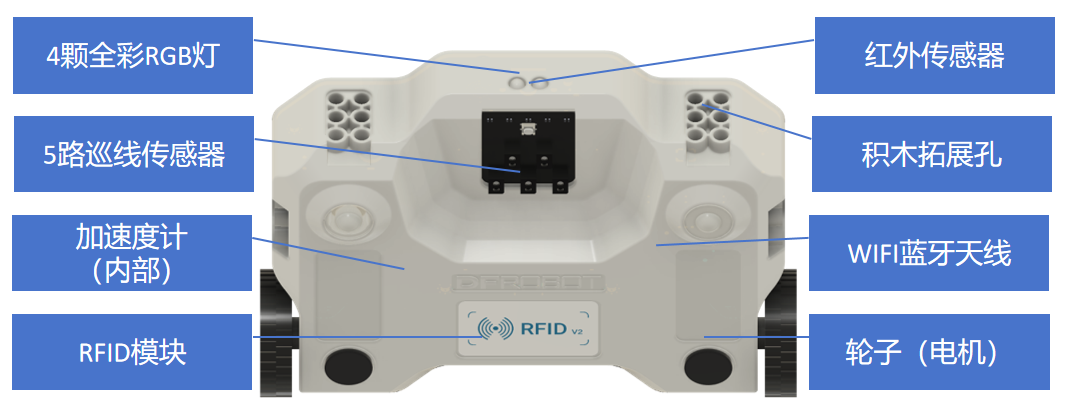

1.2 板载功能

注:5路巡线传感器,电机,轮子,microSD卡接口,USB TYPE-A接口,SR04超声波传感器属于高配版中的功能。

1.3 详细功能说明

核心部分

行空板M10实验盒以行空板M10为核心,CPU、内存、蓝牙等核心参数,可以跳转到行空板M10 WIKI 了解核心部件。

传感器&执行器

功能 说明
屏幕 尺寸:2.8寸

分辨率:240x320

显示颜色:彩色

特性: 可触控
光线传感器 光敏三极管
六轴传感器 三轴加速度三轴陀螺仪
角度传感器 引脚:P10

输出范围:0-4095

旋转角度:300°
摇杆 X轴引脚:P0

Y轴引脚:P1

输出范围:0-4095
温湿度传感器 温度:-40-85℃ 精度±0.3℃

湿度:0-100%RH 精度±2%RH
实体按键 Home按键:长按进入菜单页面

ON/OFF按键:长按可开启/关闭实验盒

A按键(上按键):与行空板上A按键功能一样

B按键(上按键):与行空板上B按键功能一样

左按键:P11

右按键:P12
电导开关 引脚:P7

输出类型:高低电平
红外传感器 输出类型:高低电平

检测距离:0~10cm
RFID模块 通信接口: I2C

I2C地址:0x7c

最大检测距离:不低于10mm
摄像头&麦克风 摄像头: 200万像素;彩色最大 30 帧无拖影,最大分辨率1600x1200

麦克风:最大输出值为100
红黄绿LED灯 引脚:红灯P2;黄灯P3;绿灯P4

输出类型:高低电平

红灯和黄灯支持PWM控制
RGB LED灯 引脚:P9

RGB灯 x 4

亮度显示:0~255

全彩:1600万色
喇叭 方形喇叭

SR04超声波传感器(高配) 型号:HC-SR04

检测距离:2~400cm

测量角度:约15度

备注:该传感器可拆卸,需要用户自己安装。
5路巡线传感器(高配) 探头数量:5路

TTL信号输出:黑色高电平,白色低电平

检测距离:1~2cm

支持一键巡线校准
电机(高配) 电机数量:2

接口:M1,M2

速度设置范围:0~1023

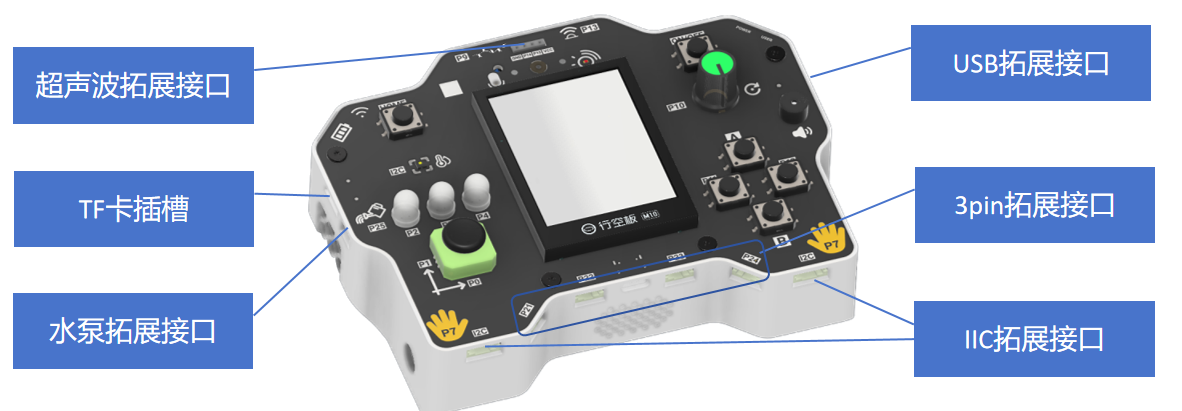

接口

功能 说明
USB Type-C接口 用于CPU连接PC编程或主板供电
USB TYPE-A接口(高配) 用于外接USB外设,如U盘
microSD卡接口(高配) 用于扩展存储空间
3Pin I/O P21~,P22~,P23~,P24

备注:~表示该引脚可接模拟传感器
4Pin I2C 独立2路I2C接口,不与板载I2C元件共用

指示灯

功能 说明
电量指示灯 状态:白色,紫色,红色

白色表示满电,紫色表示还有一半的电,红色表示没电了。
USER指示灯 状态:闪烁红色

USER灯闪烁表示系统正常运行
POWER指示灯 状态:红色

电源灯,开机就显示红色
充电指示灯 状态:绿色

接上充电线时一直亮绿色,充满电后熄灭

电源

功能 说明
供电 18650电池供电
工作电压 3.3V
最大工作电流 2000mA

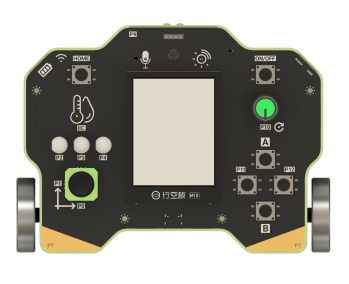

1.4 引脚功能说明

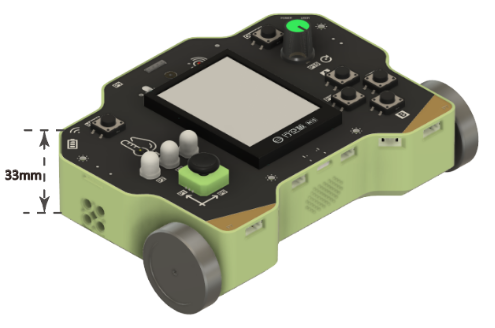

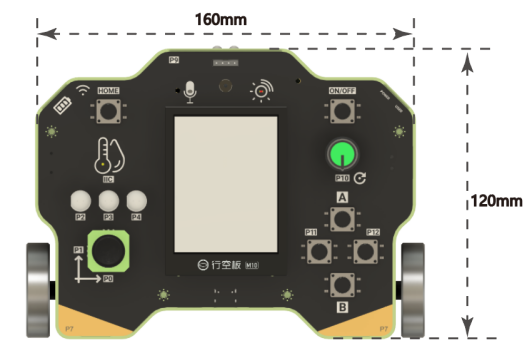

1.5 尺寸

长x宽x高:160mmx120mmx33mm

1.6 存储卡操作——高配配置

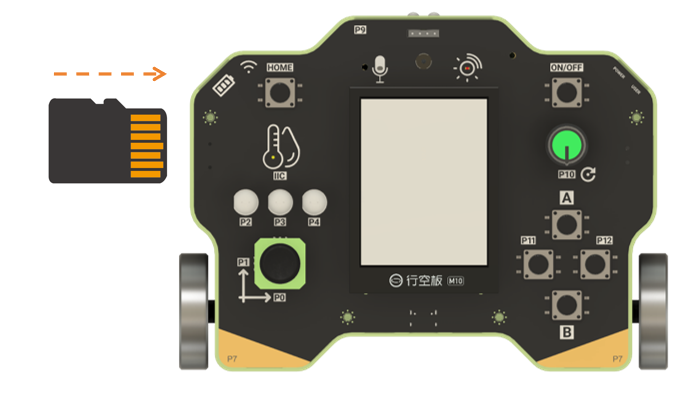

实验盒的左侧上方,有一个micro SD卡槽,将SD卡插入卡槽中,插入方式见下面操作图。

注意:插卡时,需要将SD插入卡槽中,听到卡被扣住的声音,才算插卡完成。拔SD卡时,是通过按下弹出的方式拔卡。

1.7 行空板M10通用知识

实验盒上的主控使用的是行空板M10,连接方式、菜单操作、本地Wed主页,SMB文件共享、VNC屏幕共享、系统镜像烧录、编程软件介绍等,都与行空板M10的操作方式保持一致。详细的操作方法,可以查看行空板M10通用功能。

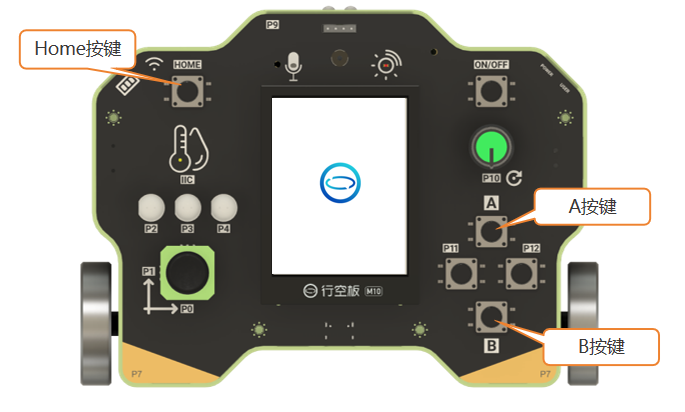

注意:操作过程中,会使用到Home按键,A、B按键,实验盒的Home按键及A、B按键参考下图的标注。

1.8 行空板M10实验盒版本说明

1.8.1 镜像版本

行空板M10实验盒镜像在行空板M10基础镜像上,结合行空板M10实验盒集成功能做了适配,所以实验盒镜像与行空板M10 镜像版本不同。

实验盒镜像版本 说明
UNIHIKER V0.3.6 - box21 行空板M10实验盒第一版镜像版本
UNIHIKER V0.4.1 - box02 基于行空板M10 V0.4.1版本镜像 调整了如下内容

- pinpong库里加dfrobot_fm17550.py → 新版nfc模块需要用 √

- 增加内置体验程序2-boxtest_car.py → 开机运行可按A键和B键分别控制左右电机转动 √

- 需要增加pip库(python3.7中增加) → 为人工智能课程适配 √

UNIHIKER V0.4.1 - box02镜像文件下载

腾讯微云:
https://share.weiyun.com/NoF5O1h1

百度网盘:
链接: https://pan.baidu.com/s/1-LuGY9gyyN84FoVlDNHnZQ?pwd=afhg 提取码: afhg

镜像更新烧录教程

烧录教程参考:https://www.unihiker.com.cn/wiki/m10/burner

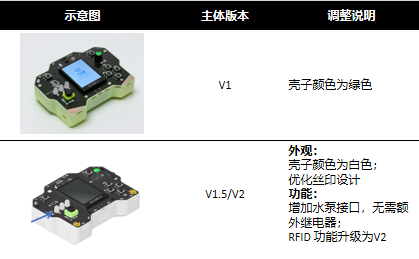

1.8.2 硬件版本

行空板M10实验盒硬件版本上共计两个版本,对于核心功能有影响的主要有两个大的版本

硬件版本是配合课程来的所以按照配套课程使用,不影响教学。

二、编程平台

实验盒的主控使用的是行空板M10,而行空板M10自身作为一个单板计算机可以直接运行Python代码,同时默认开启了ssh服务及samba文件共享服务,因此可以用任意的文本编辑器编写代码,然后将代码传输到行空板即可运行。

初学者推荐使用Mind+对行空板进行编程,可以一键连接、文件管理、图形&代码两种方式编程。

有Python经验的用户可以按照个人习惯选择适合自己的编程方式,例如使用jupyter notebook、vscode、thonny,或使用Mind+进行编程。

有Linux开发板经验的用户可以查看行空板通用功能说明,按照按照个人习惯操作。

此处重点展示使用Mind+图形化编程,编写程序。

其他编程方式的教程,正在更新中……

1. 使用Mind+编程

  • 下载Mind+支持行空板的版本(V1.8.3 RC3.1及以上版本)

  • 打开Mind+:打开Mind+,并切换到Python模式,切换编程方式为图形化“模块”

  • 添加行空板库:点击扩展,在“官方库”中选择行空板

  • 添加实验盒用户库:点击扩展,在“用户库”的搜索栏中,选择实验盒用户库。输入用户库链接,选择实验盒用户库。

    实验盒用户库链接:https://gitee.com/zhaoruiz/ext-unihiker-box

本文档中,涉及到的所有用户库

  • 实验盒整体库:https://gitee.com/zhaoruiz/ext-unihiker-box
  • 红外避障的库 https://gitee.com/chenqi1233/ext-infrared-sensor
  • 电机+巡线:https://gitee.com/zhaoruiz/ext-unihiker-box-robot
  • 温湿度:https://gitee.com/zhaoruiz/ext-aht20
  • RFID: https://gitee.com/zhaoruiz/ext-rfid

2. 连接主控-行空板M10

2.1 本地连接

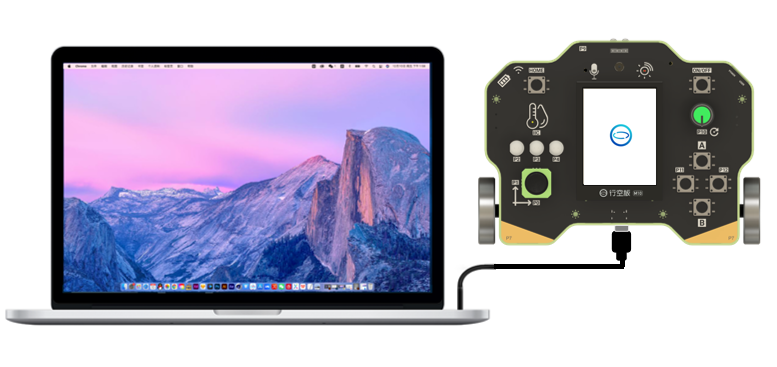

  • 使用USB线,将电脑和实验盒连接。并长按实验盒上的开机键(长按3-5秒),等待实验盒开机成功。

  • 实验盒开机成功后,在Mind+界面中,点击“连接远程终端”,选择10.1.2.3,连接行空板。

    注意:10.1.2.3为USB线直连时的固定IP地址。

2.2 无线连接

  • 使用USB线将实验盒与电脑连接,且实验盒保持为开机状态。

  • 打开浏览器,在浏览器地址栏输入“10.1.2.3”,进入到行空板主页。

  • 进入网络设置功能,点击“扫描”,扫描可用WiFi名称,输入对应的密码后,点击“连接”。当WiFi连接成功后,自动分配网络IP地址。

    注意:电脑需要和行空板连接同一个WiFi。

  • 在Mind+连接远程终端中,选择“手动输入”,在地址中输入分配的网络IP地址“192.168.0.34”,并点击“确定”。

  • 连接成功后,“连接远程终端”自动变为连接的网络IP地址。

三、实验盒基础使用说明

1.传感器

1.1 角度传感器

积木
功能说明 读取板载角度传感器的值。

当传感器顺时针转动时,返回的值会增大;逆时针转动时,值会减小。

输出值的范围为 0 到 4095。

示例项目-01:在主控板上绘制一个矩形框,通过转动角度传感器填充矩形框。
示例程序:

示例效果:

示例项目-02:裸板程序移植操作

你之前可能在行空板裸板上使用过外接角度传感器,现在需要将该程序移植到实验盒上。为了避免重新编写代码,你只需将程序中角度传感器的引脚更改为P10即可。
例如,你曾在行空板裸板的P21引脚上连接角度传感器,并将传感器的检测值显示在行空板的屏幕上。现在,你想将这个程序移植到实验盒上,同时保持与裸板相同的功能,而无需添加实验盒的库。你只需要按照以下步骤进行操作:将程序中的传感器引脚从P21改为P10,即可在实验盒上实现相同的功能。

示例程序:

硬件连接 程序示例 运行效果
行空板M10-裸板
实验盒

1.2 摇杆

积木
功能说明 读取摇杆上关于X轴和Y轴的值,摇杆位置对应的坐标如下图。

示例项目:在主控板上绘制一个小球,通过摇杆控制小球上下左右移动。

示例程序:

示例效果:

1.3 温湿度传感器

积木
功能说明 读取板载传感器温度数据与湿度数据。温度的单位为摄氏度(℃),湿度单位为%rh。

示例程序-01:将传感器检测到的温湿度数据,实时显示在主控板屏幕上。

示例程序:

示例效果:

注意:如果您之前使用过行空板完成了一些项目,现在想在原来项目的基础上,添加AHT20温湿度传感器的功能,并在实验盒上运行程序(保持原有程序不删除的情况下,还能使用实验盒的新功能),您只需要在用户库中,添加温湿度的功能库就好了。

温湿度库链接:https://gitee.com/zhaoruiz/ext-aht20

示例项目-02:之前你可能使用行空板M10做了一个环境数据监测项目,主要监测了光线、温度和湿度等数据,现在要在实验盒上,完成同样的功能。你可以将外接的温湿度传感器换成实验盒板载的温湿度传感器,只需要添加温湿度功能库就可以了,并对温湿度检测的程序指令进行替换。

示例程序:

硬件连接 温湿度库 程序示例 运行效果
行空板M10-裸板 在pinpong库中添加DHT11传感器。 见视频1
实验盒 在用户库中输入AHT20温湿度库链接:

https://gitee.com/zhaoruiz/ext-aht20
见视频2

示例效果:

视频1

视频2

1.4 按键

积木
功能说明 该指令用于判断试验箱上板载的上(A)、下(B)、左(P11)、右(P12)按键,是否被按下。

示例项目:通过按下上、下、左、右按键,控制主控板屏幕上的图片上下左右移动。

示例程序:

示例效果:

1.5 电导开关

示例项目:当电导开关被导通时,主板屏幕上显示心形图案,否则,显示心碎图案。

示例程序:

示例效果:

1.6 红外传感器

积木
功能说明 该指令用于判断红外传感器是否检测到前方是否有障碍物。

示例项目:当红外传感器检测到物体时,在主控屏幕上显示提示文字和前方有障碍物的图片。

示例程序:

示例效果:

注意:如果您之前使用过行空板完成了一些项目,现在想在原来项目的基础上,添加红外传感器的功能,您只需要在用户库中,添加红外传感器的功能库就好了。

红外传感器库链接: https://gitee.com/chenqi1233/ext-infrared-sensor

示例项目-02:获取您之前利用行空板M10、人体红外传感器,制作了人体感应广告牌,现在想将该项目的程序移植到实验盒上,该怎么做呢?具体操作方法如下:

  1. 添加红外传感器的库。

  2. 将程序中获取P24引脚的值(人体红外传感器检测到行人),替换为红外探测引脚被触发指令,由于红外传感器是连接在实验盒的P13引脚,因此,需要在该指令中添加行空板引脚P13。

示例程序:

硬件连接 示例程序 效果展示
行空板M10-裸板 见视频1
实验盒 见视频2

示例效果:

视频1

视频2

1.7 RFID射频模块

积木
功能说明 初始化RFID模块。
积木
功能说明 该指令用于向标签卡写入数据。

注意:

1. 白卡前4个数据块为只读区,不可写入数据。从第5个数据块开始,可以进行写入操作。

2. 白卡的数据结构为每个数据块可存放4个字节数据,因此写入时,每个数据块只能写入4个字节。

3. 圆形卡的所有数据块都是可读写操作的,并且每个数据块可以写入16个字节。
积木
功能说明 该指令用于从标签卡中,读取指定数据块的所有数据。
积木
功能说明 该指令用于从标签卡中,读取指定数据块指定指令字节的数据。
积木
功能说明 该指令用于读取标签卡的编号。
积木
功能说明 该指令用于判断检测到的标签编号,是否是我们填入的编号。
积木
功能说明 该指令用于判断在检测区是否检测到标签卡。

示例项目-01:

读取标签卡的UID编号,并将读取到的编号显示在行空板屏幕上。

示例程序:

示例效果:

示例项目-01:当识别到白卡的编号(4341fd1)时,在主控屏上显示文字“欢迎回家”;当识别到其他编号的卡时,显示文字“请刷正确的卡”。

示例程序:

示例效果:

示例项目-03:通过RFID数据写入指令,向白卡的第5个数据块对应的4个字节中,依次写入数据10、20、30、40。然后使用读取RFID指令,读取该卡第5个数据块中的数据。

注意:进行读写操作时,需要将标签卡放到识别区域,然后再上传程序,否则会报错。

示例程序:

示例效果:

注意:

  1. 如果您之前在行空板上使用过NFC模块并完成了一些案例,现在想将程序运行在实验盒上,您只需在用户库中添加RFID功能库,并替换之前的NFC代码即可。

  2. 如果您想在原有的裸板程序中添加RFID功能,可以在不改变原有程序的情况下,直接引入RFID功能库,并将程序移植到实验盒上运行即可。

RFID库链接: https://gitee.com/zhaoruiz/ext-rfid

硬件连接 示例程序 示例效果
行空板M10-裸板 见视频1
实验盒 见视频2

视频1

视频2

2. 执行器

2.1 红绿灯

积木
功能说明 该指令用于控制板载的红(P2)、黄(P3)、绿(P4)三个LED灯亮或灭。
积木
功能说明 该指令用于设置板载的红灯、黄灯的亮度。

注意:因为绿灯连接在P4引脚上,该引脚是数字引脚,因此不可以控制绿的亮度。

示例项目:控制红、黄、绿三个灯执行三次亮灭后,再控制红灯和黄色的亮度由亮—逐渐灭,由灭—逐渐亮。

示例程序:

示例效果:

2.2 RGB LED灯

积木
功能说明 该指令用于初始化连接在P9引脚上的RGB灯。
积木
功能说明 该指令用于设置RGB灯的亮度。最低值为:0,RGB灯灭;最大值为:255,RGB灯最亮状态。
积木
功能说明 该指令用于控制RGB灯全部熄灭。
积木
功能说明 该指令用于设置指定的RGB LED灯的显示颜色。一共有4个RGB灯,灯的编号从0-3。
积木
功能说明 该指令用于设置指定范围内的RGB LED灯显示颜色。
积木
功能说明 该指令用于将指定范围内的 RGB LED 灯设置为彩虹颜色效果
积木
功能说明 该指令用于将所有 RGB LED 灯的颜色向前移动指定单位的位置。
积木
功能说明 该指令用于将所有RGB LED灯的颜色进行循环的旋转操作。颜色会根据指定的单位进行旋转。
积木
功能说明 该指令用于通过RGB三原色的值,控制RGB ELD的灯颜色显示。每个颜色的值为0-255。

示例项目:分别设置4个RGB LED灯显示红色、黄色、绿色、蓝色,然后通过角度传感器控制RGB LED灯的亮度。

示例程序:

示例效果:

3. 高配功能

3.1 超声波传感器

积木
功能说明 该指令用于获取超声波传感器检测到距离。

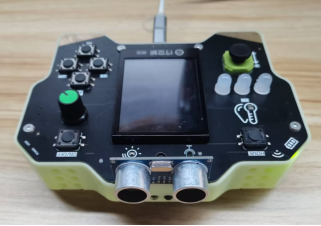

硬件连接:将超声波传感器连接到对应的引脚,并且需要注意,超声波的探头朝前。

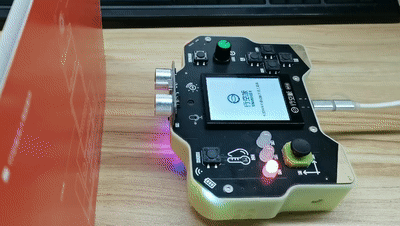

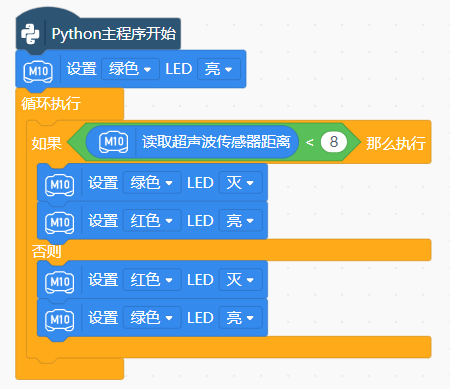

示例项目-01:当超声波传感器检测到的距离小于8cm时,P2引脚的红灯;否则,P4引脚的绿灯亮。

示例程序:

示例效果:

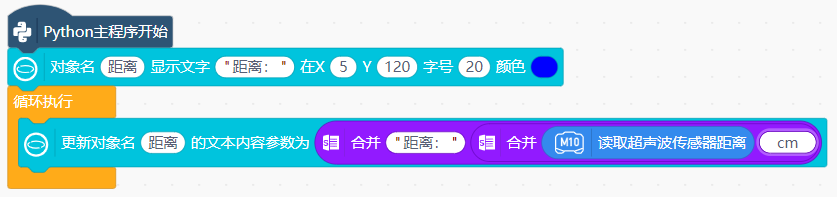

示例项目-02:将超声波传感器检测到的距离,实时的显示在主控屏幕上。

示例程序:

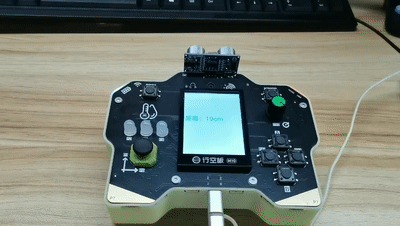

示例效果:

3.2 巡线传感器

积木
功能说明 初始化巡线传感器
积木
功能说明 设置巡线传感器的阈值。
积木
功能说明 获取巡线传感器模块所有探头阈值。获取阈值的顺序为:L2、L1、M、R1、R2。
积木
功能说明 获取巡线传感器模块所有探头的模拟值,获取的模拟值顺序为:L2、L1、M、R1、R2。

注意:巡线传感器探头的模拟值为:0-255
积木
功能说明 获取巡线传感器模块所有探头的数字值,获取的数字值顺序为:L2、L1、M、R1、R2。
积木
功能说明 该指令用于一次获取巡线模块所有探头的数字值,获取的数字值顺序为:L2、L1、M、R1、R2。
积木
功能说明 该指令用于获取巡线模块指定探头的数字值。

注意:在使用之前,可以将巡线传感器放到对应的校准区,进行校准。

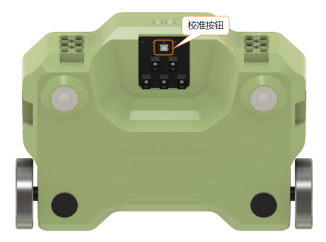

校准方法:将巡线传感器放到校准区,确保所有探头都在校准区,长按校准按钮,直到蓝色指示灯亮起,松开按钮,等待蓝色灯连续闪烁三次后,完成校准。

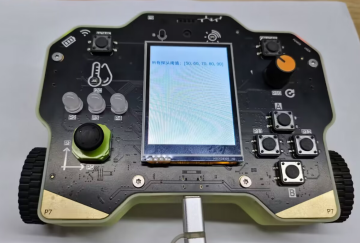

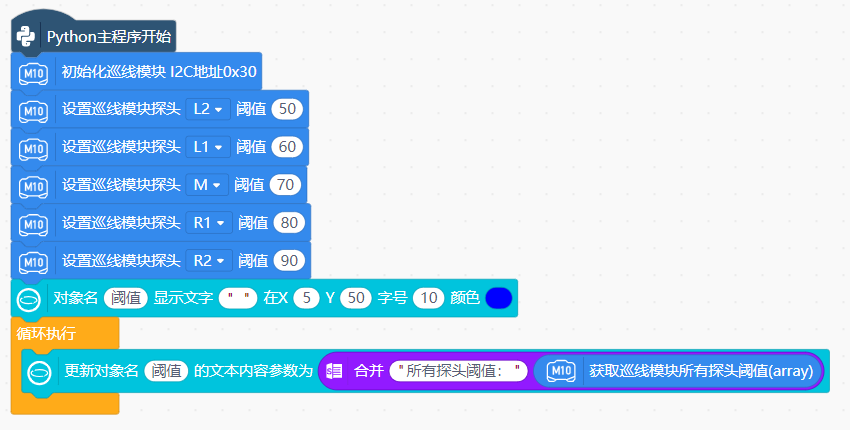

示例项目-01:设置巡线探头L2、L1、M、R1、R2的阈值分别为50、60、70、80、90,然后将所有探头的阈值显示在主控屏幕上。

注意:在设置巡线探头的阈值后,如果我们再对巡线传感器进行了校准,那么阈值会变成校准后的阈值。

示例程序:

示例效果:

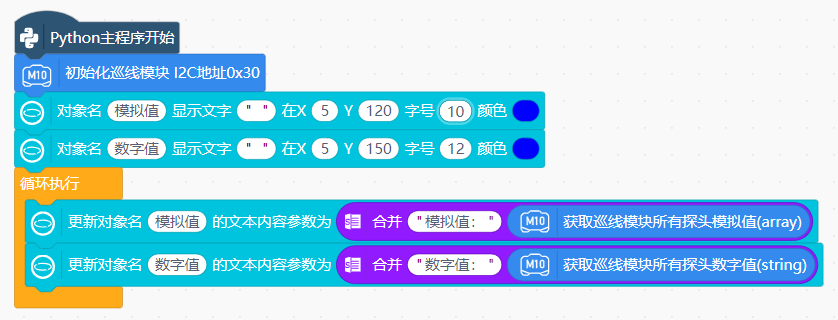

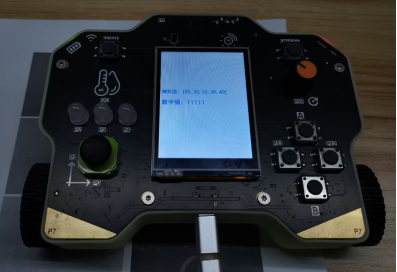

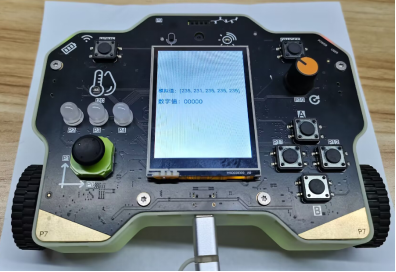

示例项目-02:获取巡线传感器的模拟值和数字值,并显示在主控屏幕上。

示例程序:

示例效果:

3.3 电机控制

积木
功能说明 控制电机的转速与转向。

电机:M1(左侧)、M2(右侧)、全部

速度:0-1023

方向:正转、反转
积木
功能说明 控制电机停止运行。

控制方式:M1(左侧)、M2(右侧)、全部。

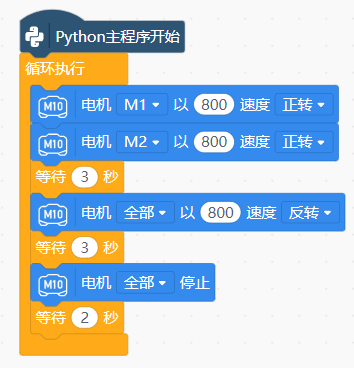

示例项目-01:控制左右两个电机先正转3秒,反转3秒,最后停止2秒。

示例程序:

示例效果:

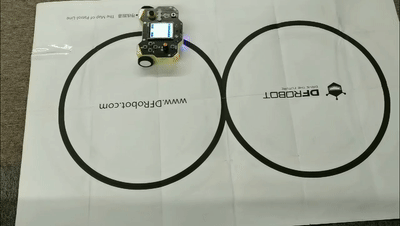

示例项目-02:利用巡线传感器检测到的数字值,控制实验盒的电机,让实验盒能够完成巡线操作。

示例程序:

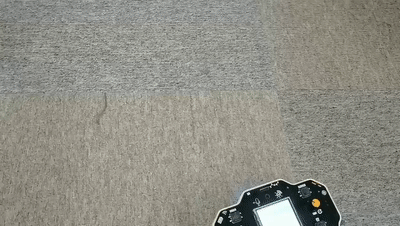

示例效果:

注意:如果之前使用过行空板裸板完成了一些项目,现在想在原项目基础上添加电机和巡线功能,并将程序运行在实验盒上,只需在用户库中添加电机和巡线功能库即可。

电机+巡线:https://gitee.com/zhaoruiz/ext-unihiker-box-robot

四、OpenCV常用积木使用说明

由于OpenCV涉及到的积木比较多,因此,我们先通过项目来了解一下使用OpenCV积木可以做什么之后,再去学习每条积木是什么意思。

示例项目-01:在行空板屏幕上创建一个视频显示窗口,然后将摄像头检测到画面实时显示在行空板屏幕上。按下实验盒上的A按键,关闭摄像头并将行空板上的显示窗口销毁。

示例程序:

示例效果:

示例项目-02:通过摄像头检测人脸,然后识别到人脸时,使用红色矩形框,将人脸框选出来。最后,将实时的画面显示在行空板屏幕上。

示例程序:

示例效果:

1. 基础操作

积木
功能说明 从文件“Mind+.png”中加载图像,并保留所有原始的细节,包括透明度部分。
积木
功能说明 显示图像 img。窗口的标题是 "Mind+'s Windows"。
积木
功能说明 等待 20 毫秒,检查是否按下了 ESC(27) 键。如果按下了 ESC 键,表达式的结果为 True。这通常用于在图像窗口中实现按键退出功能。
积木
功能说明 用于检测具体是哪个按键。

2. 窗口显示

积木
功能说明 创建一个名为 "Mind+'s Windows" 的窗口。
积木
功能说明 将名为 "Mind+'s Windows" 的窗口设置为全屏模式。
积木
功能说明 将名为 "Mind+'s Windows" 的窗口移动到屏幕上的指定位置。
积木
功能说明 将名为 "Mind+'s Windows" 的窗口的大小调整为指定的宽度和高度。
积木
功能说明 关闭并销毁名为 "Mind+'s Windows" 的窗口。
积木
功能说明 关闭所有由 OpenCV 创建的窗口。它会销毁所有打开的窗口,释放相关资源。
积木
功能说明 打开一个窗口,然后在图像上选择一个或多个矩形区域,然后将这些区域的位置和大小记录下来。

3. 图片属性

积木
功能说明 用于获取图像维度属性的属性,通常返回一个包含图像高度、宽度和通道数的元组。
积木
功能说明 用于获取图像总像素数的属性。

具体来说,它返回图像中所有像素的总数,计算方法是图像的宽度 × 高度 × 通道数。
积木
功能说明 用于查看图像数组数据类型的属性,它返回图像中每个像素值的数值类型。
积木
功能说明 用于调整图像大小,并将调节好的图像存储在新对象中。
积木
功能说明 使用切片操作从原图中提取了一部分图像。

50-100 表示你选取图像的列范围(宽度方向)从第 50 列到第 100 列(不包括第 100 列),裁剪出一个宽度为 50 像素的垂直区域。
积木
功能说明 复制图像,并将图像存储到新的对象中,相当于创建一个图像内容相同的副本。这样做的好处是,如果你需要对图像进行处理,但不想改变原图,可以先复制一份再操作。
积木
功能说明 用于对图像进行旋转操作。
积木
功能说明 将图像保存到指定的文件名中。
积木
功能说明 将图像编码成指定的文件格式(如 PNG),并将其保存在内存中,而不是直接保存到磁盘上。
积木
功能说明 这行代码是将从内存缓冲区buff中解码出的图像数据重新加载为一个图像对象。

4. 视频操作

积木
功能说明 创建一个用于捕获视频的对象。
积木
功能说明 用于打开摄像头设备。
积木
功能说明 用于调整摄像头捕获视频的帧宽度和高度。
积木
功能说明 用于从视频文件中打开视频文件,读取视频帧。
积木
功能说明 用于检查摄像头是否成功打开。当摄像头打开成功后,再进行读取帧、处理等操作,避免程序因无法打开设备而崩溃。
积木
功能说明 用于释放 cv2.VideoCapture 对象所占用的资源。这个方法在你完成对视频捕获的使用后调用,以确保摄像头或视频文件被正确关闭,并释放占用的系统资源。
积木
功能说明 用于从视频源中抓取下一帧图像。
积木
功能说明 从视频流中读取一帧图像,并返回该帧图像及其状态。

ret: 这是一个布尔值,表示帧是否成功读取。如果读取成功,ret 为 True;如果失败(如到达视频末尾),ret 为 False。
积木
功能说明 获取视频流处理中缓冲区的大小、当前视频播放的位置、当前视频宽度、高度、帧率、帧数,以便根据需要进行优化配置。
积木
功能说明 设置视频流缓冲区的大小、当前视频播放的位置、当前视频宽度、高度、帧率、帧数。

注意:这些参数越小,处理效率越高,对应的视频质量,流畅度、清晰度也会降低,可以根据实际场景修改。

缓冲区的大小:缓冲区的大小越小,意味着保存的帧数越少,通常用于实时视频处理。

当前视频的播放位置:表示当前视频播放在那里,通常越小表示视频刚开始。

当前视频的宽度/高度:表示每一帧图像的分辨率,越小表示图像尺寸越小,文件体积也更小。

当前视频帧率:帧率表示每秒显示多少帧,越小表示视频播放流畅度越差。

当前视频帧数:视频的总帧数,表示视频的总长度,越小表示视频更短。

5. 绘图工具

积木
功能说明 用于在图像上绘制文本,可以设置文本的坐标、颜色、字体大小和线宽。
积木
功能说明 用于在图像上绘制带箭头的直线,可以设置线条的开始点/结束点坐标,也可以设置线条的颜色、粗细。

线条的类型:选填充线、4连线、8连线、抗锯齿线。
积木
功能说明 用于在图像上绘制圆形。

线条的类型:选填充线、4连线、8连线、抗锯齿线。
积木
功能说明 用于裁剪线段,使其只保留在指定矩形区域内的部分。

(x1, y1, x2, y2):定义裁剪区域的矩形,由其左上角的坐标 (x1, y1) 和右下角的坐标 (x2, y2) 决定。这是一个矩形框。

(startX, startY):线段的起始点坐标。

(endX, endY):线段的终点坐标。

ret: 一个布尔值,如果裁剪后的线段有部分在矩形区域内,它将返回True,否则返回 False。

p1: 裁剪后的线段的新起点坐标。如果线段与矩形相交,则返回这个相交点,否则返回原始起点。

p2 :裁剪后的线段的新终点坐标。如果线段与矩形相交,则返回这个相交点,否则返回原始终点。
积木
功能说明 用于在图像上绘制一个标记,可以设置标记的位置、颜色、类型、粗细、大小。

标记类型:十字线标记形状、x准线标记形状、星形标记形状、菱形标记形状、方形标记形状、向上指向的三角形标记形状、向下指向的三角形标记形状。
积木
功能说明 用于在图像上绘制一个椭圆,可以设置椭圆的起始角度、结束角度、颜色 、粗细、线型。

(x, y):椭圆的中心位置坐标。

(longAxisLength, minorAxisLength):椭圆的长轴和短轴的长度。

角度:椭圆的旋转角度(逆时针方向,单位为度)。
积木
功能说明 用于在图像上根据起始点和结束点,绘制一条直线。
积木
功能说明 用于在图像上根据首部顶点、尾部顶点绘制一个矩形。
积木
功能说明 使用不同的方法在图像上添加边框。例如,上下左右后面的数值为10,是设置对用边框的宽度为10像素。

复刻法(cv2.BORDER_REPLICATE):

- 说明:用原始图像的边缘像素来填充边框区域。边框的像素值是原始图像边缘像素的重复。

- 效果:边框区域的像素值与原始图像边缘像素相同。例如,原始图像的右边缘像素会重复到右边框区域。

反射法(cv2.BORDER_REFLECT):

- 说明:用原始图像的边缘像素进行镜像反射来填充边框区域。边框区域的像素值是原始图像边缘像素的镜像反射。

- 效果:边框区域的像素值是原始图像边缘的镜像。例如,原始图像的右边缘像素会在边框中反射过来。

反射法101(cv2.BORDER_REFLECT_101):

- 说明:类似于反射法,但边框区域的反射略过了原始图像的最外层像素,以避免重复。

- 效果:边框区域的像素值是原始图像边缘的镜像反射,但不包括最外侧的像素。例如,反射边框区域将跳过原始图像的最外侧像素进行填充。

外包装法(cv2.BORDER_WRAP):

- 说明:用原始图像的对侧像素来填充边框区域。即边框的像素值来自于与当前边框区域相对的图像边缘像素。

- 效果:边框区域的像素是从原始图像的相对位置处取得的,就像图像被“包装”起来一样。例如,左边缘的像素会从右边缘的像素中填充。

常量法(cv2.BORDER_CONSTANT):

- 说明:用用户指定的常量值填充边框区域。可以指定边框的颜色或灰度值。

- 效果:边框区域被填充为用户指定的颜色或值。例如,边框区域的所有像素将设置为指定的常量值,比如纯黑色、白色或任意其他颜色。

6. 图片转换

积木
功能说明 用于将图像进行不同色彩空间转换。
积木
功能说明 用于使用不同的算法对图像进行自适应阈值处理。自适应阈值处理是一种图像二值化的方法,根据图像的局部特性 确定阈值,适用于 光照不均匀的图像。

邻域大小:阈值计算的邻域大小,通常为奇数。3表示3x3的邻域。

常数:常数值,从计算得到的阈值中减去的常数。常数值0表示没有额外的调整。

1. 平均值算法(Mean Algorithm)

计算 :对每个像素点所在的邻域区域,计算该区域的像素值的平均值,然后用这个平均值减去一个常数作为阈值。

公式: 阈值 = 邻域平均值 - 常数

特点:

- 使用邻域内的所有像素的平均值来计算阈值。

- 所有邻域像素的权重是相等的。

- 适用于光照变化较大的图像,但在边缘和细节部分可能效果不如高斯均值算法平滑。

2. 高斯均值算法(Gaussian Mean Algorithm)

计算: 对每个像素点所在的邻域区域,计算该区域的加权平均值(高斯加权),然后用这个加权平均值减去一个常数作为阈值。

公式: 阈值 = 邻域加权平均值 - 常数

特点:

- 使用高斯权重来计算邻域内的加权平均值,这意味着邻域中心的像素点对阈值计算的贡献更大,而边缘像素点的贡献较小。

- 这种方法可以更好地处理光照变化和噪声,尤其是在图像的边缘和细节部分表现更平滑。

- 高斯加权使得阈值计算对中心区域的像素更敏感,从而改善了图像的细节保留。
积木
功能说明 用于通过掩码,计算前景像素到最近背景像素的直线距离(也称曼哈顿距离)。前景像素也称非零像素,背景像素也称零像素。

注意:非零像素与零像素分别是指图像经过二值化处理后的白色图像(非零)和黑色图像(零)。

距离算法:

- 曼哈顿距离:只能沿着水平和垂直方向走,不能走斜线,也称街区距离。

- 欧几里得距离:最短的直线距离,不能拐弯。

- 切比雪夫距离:既可以水平走,也可以垂直走,还可以斜着走。
积木
功能说明 通过制定的阈值范围,对图像进行二值化处理,将图像分成两部分:前景和背景。
积木
功能说明 对图像进行高斯模糊平滑处理,这是一种常用的图像平滑技术,用于减少图像噪声和细节。
积木
功能说明 对图像进行边缘检测。

阈值1:又称低阈值,它是用于确定像素是否可能是边缘的一部分,表示边缘强度的下限。低于此阈值的像素不会认为是边缘的一部分,但如果像素的强度高于此阈值且连接到其他强边缘像素,则可能被认为是边缘。

阈值2:又称高阈值,它是用于确定像素是否可能是边缘的一部分,表示边缘强度的上限。只有像素强度高于此阈值的像素会被认为是边缘。如果某像素的强度低于此阈值,则不会被认为是边缘。
积木
功能说明 查找出图像的外轮廓点,并将所有的点保存。
积木
功能说明 在图像上绘制轮廓线,并将绘制好的轮廓线和图像进行保存。

7. 对象检测

积木
功能说明 级联分类器是OpenCV提供的一个类,用于加载和使用预训练。是一种基于Haar特征的对象检测方法,通常用于面部、眼睛、行人等检测。
积木
功能说明 加载级联分类器中的模型文件。
积木
功能说明 判断级联分类器是否加载成功。
积木
功能说明 用于在图像中检测对象。

缩放比例:图像金字塔中每次缩放的比例。值越大,检测速度越快,但是可能漏掉一些对象。

相邻个数:矩形框周围需要的邻近矩形框的最小数量。值越高,检测结果越可靠,但可能会漏掉一些对象。

五、综合案例

案例1-雷霆战机

项目描述

通过摇杆的 X 轴控制战机在屏幕上左右移动,并通过按下 A 按键(上按键)发射子弹。敌机会随机生成在屏幕上,当子弹击中敌机时,敌机会显示爆炸效果。

示例程序

运行效果

案例2-自动门禁系统

项目描述

在日常生活中,出入门禁系统广泛应用于学校、社区和公司。现在我们使用实验盒和舵机来设计一个简易的自动刷卡门禁系统。当卡片靠近识别区域时,舵机转动到100度(模拟开门);等待5秒后,舵机转动到10度(模拟关门)。

硬件准备

  • 实验盒 x1
  • 舵机 x1
  • RFID卡 x1

硬件连接

将舵机连接在实验盒的P21引脚。

程序示例

运行效果

案例3-智能考勤系统

项目描述

人脸识别技术已经逐渐应用于各种场景,如公司考勤、学校签到、门禁管理等。下面我们使用实验盒,设计一款人脸识别考勤系统。系统使用摄像头捕捉人脸,当识别到已登记的人员时,自动完成签到打卡。

软件准备

需要在用户库中,搜索并添加人脸识别库。

示例程序

程序1:采集并训练人脸

注意:要采集多个人脸时,需要修改程序中的人脸编号。

程序2:识别人脸

运行效果

识别到采集过的人脸时,RGB灯显示绿色,屏幕上显示打卡成功;识别到未采集过的人脸时,RGB灯显示红色,屏幕上显示打卡失败。

案例4-IoT室内环境监测仪

项目描述:

实验盒主控屏幕上实时显示图标与环境数据,并且将环境数据按照各自的主题发送到SIoT服务器。

示例程序

运行效果

实验盒上的传感器每5秒钟采集一次环境数据,并将数据发送到SIoT服务器平台。同时,主控屏幕也会实时同步最新数据。

案例5-智能园艺助手

项目描述

智能园艺助手是一个基于传感器技术的自动化园艺管理系统,旨在提高植物的生长环境,简化日常园艺维护。该系统具备温度监测和土壤湿度检测功能,能够根据实时数据的来控制灌溉和通风设备。系统分为自动控制和手动控制两种模式,确保用户在不同情况下都能灵活管理植物的生长。

手动控制:用户可以通过屏幕上的按钮手动控制浇水和风扇的开关,方便灵活地管理植物需求。
自动控制:当土壤湿度低于预设阈值时,系统自动启动水泵进行灌溉;当环境温度大于预设阈值时,系统自动启动风扇进行通风。

硬件准备

  • 行空板实验盒 x1
  • 土壤湿度传感器 x1
  • 风扇模块 x1
  • 水泵 x1
  • 简易继电器 x1
  • 电池盒 x1

硬件连接

将土壤湿度传感器连接到P21引脚,风扇连接到P23引脚,继电器连接到P24引脚,

示例程序

运行效果

更多综合案例正在更新中……

义务教育信息科技教学指南
