I2C RGB按钮

1. 产品简介

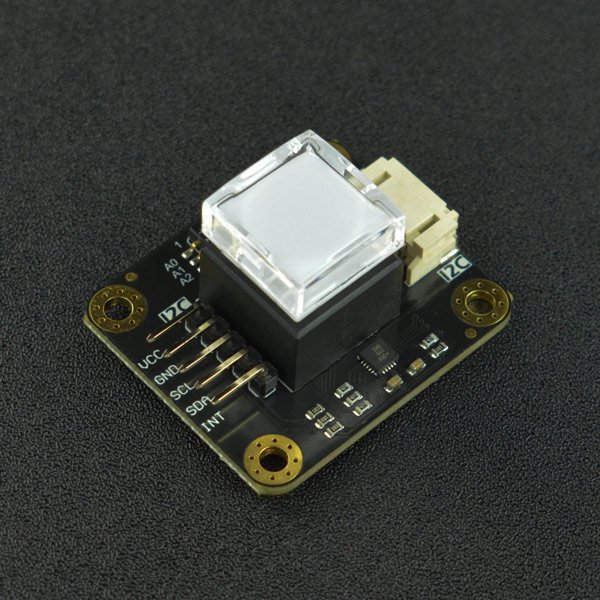

这是一款I2C接口的带RGB灯按钮模块。不仅可以像常规按钮一样读取按下的状态，还可以独立控制RGB灯的颜色和亮灭。RGB灯独立控制的特性可以让你的项目实现更加直观的交互体验，例如当系统需要用户按下该按钮的时候，按钮的灯光就开始闪烁绿色；当用户按下按钮后，灯光变为红色。

RGB灯按钮模块板载了3位拨码开关，可为模块设置最多8个不同的I2C地址。这就意味你可以将RGB灯按钮模块级联在一起使用，例如将多个按钮排成一排使用，或者最大可8个按钮一起使用。并且不会占用额外的端口。

2. 产品特性

  • 高质量按键，机械键盘般的操作手感
  • 彩色灯光显示柔和、均匀
  • RGB灯独立控制，可设置8个I2C地址
  • 双I2C接口，简单级联
  • 板载中断接口，满足高实时性需求

3. 应用场景

  • 模拟电梯按钮
  • 迷你矩阵键盘
  • 物联网项目
  • DIY电子项目

4. 引脚排列图

引脚名称 引脚全称 功能描述
D SDA I2C数据线
C SCL I2C时钟线
+ VCC 电源正极（DC 3.3V~5V）
- GND 电源负极
INT Interrupt 外部中断

5. 规格参数

  • 产品名称：I2C RGB灯按钮模块
  • 颜色可调范围：R：0-255，G：0-255，B：0-255
  • 最多可级联数量：×8
  • 工作电压：DC 3.3V~5V
  • 按钮行程距离：2.2±0.2mm
  • 按钮寿命：连续20万次按压
  • 中断方式：按钮按下时中断口产生高电平
  • 通讯方式：I2C
  • 接口类型：PH2.0-4P（Gravity标准）、2.54-5P排针
  • 产品尺寸：37mm×32mm×19.5mm

6. 产品尺寸图

7. 使用教程

7.1 Ardunio UNO主板使用教程

本教程演示了如何在Arduino UNO主板上使用该按钮模块。

7.1.1 硬件准备

7.1.2 软件准备

7.1.3 读取按钮状态

首先，设置按钮模块的I2C地址，找到3位拨码开关A2、A1、A0，用镊子拨动。

注意：按钮模块默认I2C地址为0x2A，拨码开关可以根据模块底部的地址表来设置，如下图所示。

硬件连接：

设置好I2C地址，将按钮模块连接到UNO主板的I2C接口即可。

示例代码：

程序演示了如何读取按钮状态，并通过灯光来提醒按钮的按下与释放。

#include <DFRobot_RGBButton.h>
DFRobot_RGBButton RGBButton(&Wire, /*I2CAddr*/ 0x2A);//设置按钮模块的I2C地址
void setup(void)
{
  Serial.begin(115200);
  while( ! RGBButton.begin() ){        //初始化
    Serial.println("Communication with device failed, please check connection!!!");
    delay(3000);
  }
  Serial.println("Begin ok!\n");
}
uint8_t flag = 0;
void loop()
{
  if( RGBButton.getButtonStatus() ) {
    flag = 1;
    RGBButton.setRGBColor(RGBButton.eRed);   // 按键按下后亮红灯
    delay(50);
  } else if( 1 == flag ) {
    flag = 0;
    RGBButton.setRGBColor(RGBButton.eBlack);   // 按键释放后灭灯
  }
}

运行结果：

程序上传完成后，当按钮按下时亮红灯，松开则灭灯。

7.1.4 控制RGB灯颜色

在本节中，硬件连接方式不变。因为按钮内部的RGB灯是可以独立控制，所以这里我们将学习按钮模块RGB灯的使用，从控制颜色开始。

示例代码：

程序实现了RGB灯丰富的色彩变化。

#include <DFRobot_RGBButton.h>
DFRobot_RGBButton RGBButton(&Wire, /*I2CAddr*/ 0x2A);

void setup(void)
{ Serial.begin(115200);
  while( ! RGBButton.begin() ){
    Serial.println("Communication with device failed, please check connection!");
    delay(3000);
  }
  Serial.println("Begin ok!\n");
  RGBButton.setRGBColor(RGBButton.eRed);       // 显示常规颜色
  delay(1000);
  RGBButton.setRGBColor(RGBButton.eOrange);
  delay(1000);
  RGBButton.setRGBColor(RGBButton.eYellow);
  delay(1000);
  RGBButton.setRGBColor(RGBButton.eGreen);
  delay(1000);
  RGBButton.setRGBColor(RGBButton.eCyan);
  delay(1000);
  RGBButton.setRGBColor(RGBButton.eBlue);
  delay(1000);
  RGBButton.setRGBColor(RGBButton.ePurple);
  delay(1000);
  RGBButton.setRGBColor(RGBButton.eWhite);
  delay(1000);
  RGBButton.setRGBColor(RGBButton.eBlack);
  delay(1000);
}
uint8_t rValue, gValue, bValue;

void loop()
{   rValue = random(0,255);          // 随机显示颜色
    gValue = random(0,255);
    bValue = random(0,255);
    RGBButton.setRGBColor(/*r=*/rValue, /*g=*/gValue, /*b=*/bValue);
    delay(1000);
}

运行结果：

程序上传完成后，RGB灯的颜色间隔一秒变化，先是显示常规9种颜色，然后显示随机颜色。

7.1.5 控制RGB灯亮度

本节中继续学习RGB灯的亮度控制，硬件连接不变。为了更好地体会到亮度变化，这里将灯的颜色固定为蓝色，只关注亮度变化。

示例代码：

程序实现了RGB灯明显的亮度变化。

#include <DFRobot_RGBButton.h>
DFRobot_RGBButton RGBButton(&Wire, /*I2CAddr*/ 0x2A);

void setup(void)
{
  Serial.begin(115200);
  while( ! RGBButton.begin() )
  {
    Serial.println("Communication with device failed, please check connection!");
    delay(3000);
  }
  Serial.println("Begin ok!\n");
  RGBButton.setRGBColor(/*r=*/0, /*g=*/0, /*b=*/0);
}

uint8_t rValue = 0, gValue = 0, bValue;

void loop()
{
  for(uint8_t t=0;t<255;t++)
  {
    RGBButton.setRGBColor(/*r=*/rValue, /*g=*/gValue, /*b=*/t);
    delay(10);
  }
  for(uint8_t i=255;i>0;i--)
  {
    RGBButton.setRGBColor(/*r=*/rValue, /*g=*/gValue, /*b=*/i);
    delay(10);
  }
}

运行结果：

程序上传完成后，RGB灯亮蓝色，并且亮度反复从弱到强、从强到弱变化。

7.1.6 控制呼吸灯

前面分别学习了读取按钮状态和RGB灯的独立控制，本节中将按钮和RGB灯功能结合起来使用。硬件连接还是保持不变。

示例代码：

#include <DFRobot_RGBButton.h>
DFRobot_RGBButton RGBButton(&Wire, /*I2CAddr*/ 0x2A);//设置按钮模块的I2C地址

void setup() {
   Serial.begin(115200);
   while( ! RGBButton.begin() ){       //初始化
   Serial.println("Communication with device failed, please check connection!");
   delay(3000);
  }
  Serial.println("Begin ok!\n");
}

int t = 0;   // rgb值的基础变换量
uint8_t rValue = 0, gValue = 0, bValue = 0;

void loop() {
 if( RGBButton.getButtonStatus() ) {
    RGBButton.setRGBColor(RGBButton.eRed);
    delay(100);
  } else {
    rValue = (abs(sin(3.14 * t / 180))) * 255;
    gValue = (abs(sin(3.14 * (t + 60) / 180))) * 255;
    bValue = (abs(sin(3.14 * (t + 120) / 180))) * 255;
    t += 1;
    RGBButton.setRGBColor(/*r=*/rValue, /*g=*/gValue, /*b=*/bValue);//设置红、绿、蓝灯的脉宽值
    delay(100);
  }
}

运行结果：

程序上传完成后，按钮的RGB灯呈现彩色呼吸灯闪烁，按钮按下则变为红色，松开又恢复到按下之前的呼吸灯颜色。

7.1.7 中断功能

按钮模块作为I2C从机，可以通过INT中断引脚向主控发送中断指令，更好地体现了按钮模块的交互作用。本节中我们来学习按钮摸块的中断通信方式。

硬件连接：

这里我们用的UNO主板的中断0，所以将按钮模块的INT引脚连接到UNO板的数字引脚2，LED灯模块接在数字引脚8，按钮模块接在I2C专用接口即可。

示例代码：

程序演示了按钮模块的中断引脚(INT)的使用方法

#include <DFRobot_RGBButton.h>
DFRobot_RGBButton RGBButton(&Wire, /*I2CAddr*/ 0x2A);

 int LEDPin = 8;
volatile uint8_t flag = 0, temp = 0;
void interrupt()
{   if(3 != flag){
    temp = flag;
    flag = 3;
  }else{
    flag = temp;
    temp = 4; }}

void setup(void)
{    Serial.begin(115200);
    while( ! RGBButton.begin() ){
    Serial.println("Communication with device failed, please check connection!");
    delay(3000);    }
    Serial.println("Begin ok!\n");
    attachInterrupt(/*Interrupt No*/0, interrupt, CHANGE);   // Open the external interrupt 0, connect INT to the digital pin of the main control:
    RGBButton.setRGBColor(RGBButton.eGreen);
    pinMode(LEDPin, OUTPUT);   }

void loop()
{   if (3 == flag) {   // 当按键按下，中断产生，设置RGB灯为蓝色
      RGBButton.setRGBColor(RGBButton.eBlue);
      digitalWrite(LEDPin,HIGH);  }
  if (4 == temp) {   // 当按键释放，中断产生，变回按下之前的颜色
      temp = 0;
      RGBButton.setRGBColor(RGBButton.eGreen);
      digitalWrite(LEDPin,LOW);  }
}

运行结果：

程序上传成功之后，按钮模块默认亮绿灯，按钮按下后亮蓝色且产生中断，蓝色LED灯被点亮，松开按钮后，按钮则亮绿灯，蓝色LED灯则熄灭。

7.1.8 按钮级联

I2C接口的设计不会占用主控的多个端口。本节中将级联6个按钮模块，分别独立控制，互不影响。

硬件连接：

将6个按钮模块首尾相连在一起，只需要占用UNO主板的一个I2C接口。

示例代码：

程序实现了6个按钮模块级联使用，且按下亮不同的颜色。

#include <DFRobot_RGBButton.h>
DFRobot_RGBButton RGBButton1(&Wire, /*I2CAddr*/ 0x23);   // 按钮1
DFRobot_RGBButton RGBButton2(&Wire, /*I2CAddr*/ 0x24);   // 按钮2
DFRobot_RGBButton RGBButton3(&Wire, /*I2CAddr*/ 0x25);   // 按钮3
DFRobot_RGBButton RGBButton4(&Wire, /*I2CAddr*/ 0x26);   // 按钮4
DFRobot_RGBButton RGBButton5(&Wire, /*I2CAddr*/ 0x27);   // 按钮5
DFRobot_RGBButton RGBButton6(&Wire, /*I2CAddr*/ 0x28);   // 按钮6

void setup(void)
{ Serial.begin(115200);
  while( ! RGBButton1.begin() ){
  Serial.println("1");
  delay(3000);}
  while( ! RGBButton2.begin() ){
    Serial.println("2");
    delay(3000);
  }
  while( ! RGBButton3.begin() ){
    Serial.println("3");
    delay(3000);
  }
  while( ! RGBButton4.begin() ){
  Serial.println("4");
  delay(3000);}
  while( ! RGBButton5.begin() ){
    Serial.println("5");
    delay(3000);
  }
  while( ! RGBButton6.begin() ){
    Serial.println("6");
    delay(3000);
  }
  Serial.println("Begin ok!\n");
  RGBButton1.setRGBColor(RGBButton1.eWhite);
  RGBButton2.setRGBColor(RGBButton2.eWhite);
  RGBButton3.setRGBColor(RGBButton3.eWhite);
  RGBButton4.setRGBColor(RGBButton4.eWhite);
  RGBButton5.setRGBColor(RGBButton5.eWhite);
  RGBButton6.setRGBColor(RGBButton6.eWhite);
}

uint8_t flag1 = 0, flag2 = 0, flag3 = 0, flag4 = 0, flag5 = 0, flag6 = 0;

void loop()
{  if( RGBButton1.getButtonStatus() ) {   // 按键1, 按下亮红色
    flag1 = 1;
    RGBButton1.setRGBColor(RGBButton1.eRed);
    delay(50);
  } else if( 1 == flag1 ) {
    flag1 = 0;
    RGBButton1.setRGBColor(RGBButton1.eWhite);
  }

  if( RGBButton2.getButtonStatus() ) {   // 按键2, 按下亮橙色
    flag2 = 1;
    RGBButton2.setRGBColor(RGBButton2.eOrange);
    delay(50);
  } else if( 1 == flag2 ) {
    flag2 = 0;
    RGBButton2.setRGBColor(RGBButton2.eWhite);
  }

  if( RGBButton3.getButtonStatus() ) {   // 按键3, 按下亮黄色
    flag3 = 1;
    RGBButton3.setRGBColor(RGBButton3.eYellow);
    delay(50);
  } else if( 1 == flag3 ) {
    flag3 = 0;
    RGBButton3.setRGBColor(RGBButton3.eWhite);
  }
   if( RGBButton4.getButtonStatus() ) {   // 按键4, 按下亮绿色
    flag4 = 1;
    RGBButton4.setRGBColor(RGBButton4.eGreen);
    delay(50);
  } else if( 1 == flag4 ) {
    flag4 = 0;
    RGBButton4.setRGBColor(RGBButton4.eWhite);
  }

  if( RGBButton5.getButtonStatus() ) {   // 按键5, 按下亮蓝色
    flag5 = 1;
    RGBButton5.setRGBColor(RGBButton5.eBlue);
    delay(50);
  } else if( 1 == flag5 ) {
    flag5 = 0;
    RGBButton5.setRGBColor(RGBButton5.eWhite);
  }

  if( RGBButton6.getButtonStatus() ) {   // 按键6, 按下亮紫色
    flag6 = 1;
    RGBButton6.setRGBColor(RGBButton6.ePurple);
    delay(50);
  } else if( 1 == flag6 ) {
    flag6 = 0;
    RGBButton6.setRGBColor(RGBButton6.eWhite);
  }
}

运行结果：

当6个按钮模块级联时，默认情况下6个亮白色，按下按钮后，对应的按钮变为红色、橙色、黄色、绿色、蓝色、紫色。

7.1.9 计分器

本节中将结合一个I2C接口的OLED显示屏和两个按钮模块来做一个计分器。首先你需要下载库文件 U8g2 Library，在Arduino IDE中安装库的方法同上。

硬件准备：

显示屏链接：https://www.dfrobot.com.cn/goods-1374.html

硬件连接：

这里，将两个按钮模块的中断引脚(INT)分别连接到UNO板的数字引脚2和3，而OLED显示屏连接到UNO主板的另一组I2C接口。

示例代码：

程序实现了一个按钮按下加分，另一个按钮按下扣分，并且在显示屏上显示出来。

#include <DFRobot_RGBButton.h>
#include <U8g2lib.h>

DFRobot_RGBButton RGBButton_add(&Wire, /*I2CAddr*/ 0x23);
DFRobot_RGBButton RGBButton_sub(&Wire, /*I2CAddr*/ 0x24);
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(/* rotation=*/U8G2_R0, /* reset=*/ U8X8_PIN_NONE);
/* Interrupt flag */
volatile bool flag_add = false, flag_sub = false;
int add_num=0,sub_num=0,total=0;
/* External interrupt flag */
void interrupt_add()
{
  if(digitalRead(2)==HIGH){
    flag_add = true;
    add_num+=1;
  }else{
    flag_add = false;
  }
}
void interrupt_sub()
{
  if(digitalRead(3)==HIGH){
    flag_sub = true;
    sub_num+=1;
  }else{
    flag_sub = false;
  }
}
void setup(void)
{
  Serial.begin(115200);
  Wire.begin();

  u8g2.begin();
  u8g2.enableUTF8Print();
  u8g2.setFont(u8g2_font_t0_17b_tr  );
  Wire.setClock(100000);
  /**
   * @brief Init function
   * @return bool type, true if successful, false if error
   */
  while( ! RGBButton_add.begin() ){
    Serial.println("1!");
    delay(3000);
  }
  while( ! RGBButton_sub.begin() ){
    Serial.println("2!");
    delay(3000);
  }
  Serial.println("Begin ok!\n");
  attachInterrupt(/*Interrupt No*/0, interrupt_add, CHANGE);   // Open the external interrupt 0, connect INT to the digital pin of the main control:
  attachInterrupt(/*Interrupt No*/1, interrupt_sub, CHANGE);   // Open the external interrupt 0, connect INT to the digital pin of the main control:

}

void loop()
{

  Wire.setClock(100000);
  if(flag_add){
    RGBButton_add.setRGBColor(RGBButton_add.eRed);
  }else{
    RGBButton_add.setRGBColor(RGBButton_add.eBlue);
  }
  if(flag_sub){
    RGBButton_sub.setRGBColor(RGBButton_sub.eGreen);
  }else{
    RGBButton_sub.setRGBColor(RGBButton_sub.eBlue);
  }
  String str_add="ADD:"+String(add_num);
  String str_sub="DED:"+String(sub_num);
  String str_total="TOTAL:"+String(add_num-sub_num);
  u8g2.clearBuffer();          // clear the internal memory
  u8g2.setFont(u8g2_font_t0_17b_tr  );  // choose a suitable font
  u8g2.drawStr(0,10,str_add.c_str());  // write something to the internal memory
  u8g2.drawStr(0,30,str_sub.c_str());  // write something to the internal memory
  u8g2.drawStr(0,50,str_total.c_str());  // write something to the internal memory
  u8g2.sendBuffer();
}

运行结果：

当程序上传完成时，两个按钮亮蓝灯，可以贴上标签，绿色的代表加分，红色的代表扣分。当按下时，加分按钮亮绿灯，扣分按钮亮红灯，并且在显示屏上可以清楚地看到计分情况。

7.2 micro:bit主板使用教程

7.2.1 硬件准备

  • micro:bit V2（SKU: MBT0039）×1
  • IO Extend for micro:bit（SKU: MBT0008）×1
  • 带RGB灯的按钮模块（SKU:DFR0991） ×1
  • PH2.0-4P排线 ×1
  • USB连接线 ×1
  • 杜邦线若干

7.2.2 软件准备

  • 下载Mind+编程软件。 点击下载Mind+

  • 打开Mind+软件，选择上传模式，点击扩展，如下图所示。

  • 在扩展窗口中，先选择micro:bit主控板，然后点击用户库，如下图所示。

  • 接着点击功能模块，选择引脚中断功能，如下图所示。

  • 复制以下链接：https://gitee.com/chenqi1233/ext-gravity-rbg-button
    ，在用户库搜索栏中粘贴，然后进行搜索，添加按钮模块。

  • 点击返回，回到编程画面，可以看到新添加的micro:bit和按钮模块的扩展，软件准备完成。

7.2.3 示例演示

本教程将演示如何在Mind+软件上编程，简单使用该按钮模块。

硬件连接：

这里我们将按钮模块的中断引脚用起来，按钮模块的INT引脚连接到micro:bit主板的P3引脚，这里P3是外部中断引脚。

注意：micro:bit的数字引脚P0~P16、P19、P20都能用作外部中断引脚。

示例代码：

代码实现了当检测到按钮按下，触发中断，切换RGB灯颜色的中断程序则响应。

运行结果：

程序上传完成后，按钮显示随机颜色，按下后按钮显示紫色，松开则又显示随机颜色。

8. API函数库

  /**
   * @fn DFRobot_RGBButton
   * @brief Constructor
   * @param pWire - Wire object is defined in Wire.h, so just use &Wire and the methods in Wire can be pointed to and used
   * @param i2cAddr - RGBButton I2C address.
   * @return None
   */
  DFRobot_RGBButton(TwoWire *pWire=&Wire, uint8_t i2cAddr=RGBBUTTON_DEFAULT_I2C_ADDR);

  /**
   * @fn begin
   * @brief Init function
   * @return bool type, true if successful, false if error
   */
  bool begin(void);

  /**
   * @fn setRGBColor
   * @brief 设置七种基础颜色以及白黑(白黑对应亮灭)或者用RGB值设置对应颜色
   * @param color - 七种基础颜色以及白黑对应的值:
   * @n  eRed, eOrange, eYellow, eGreen, eCyan, eBlue, ePurple, eWhite, eBlack
   * @param r - 红灯的脉宽值
   * @param g - 绿灯的脉宽值
   * @param b - 蓝灯的脉宽值
   * @return None
   */
  void setRGBColor(eGeneralRGBValue_t color);
  void setRGBColor(uint8_t r, uint8_t g, uint8_t b);

  /**
   * @fn getButtonStatus
   * @brief 获取模块按键状态
   * @return 模块当前的按键状态:
   * @retval   true - 按键按下
   * @retval   false - 按键未按下
   */
  bool getButtonStatus(void);

10. 更多资料下载

DFR0991_STP 3D File.zip

DFR0991_2D_CAD.pdf

DFR0991_电路原理图.pdf

11. 常见问题

问：按钮模块为什么有时候下载程序后没有反应？

答：首先，检查一下按钮模块的拨码开关设置的地址是否正确；其次，如果您在不掉电的情况下更改了模块I2C地址，需要手动掉电，再重新连接即可。

问：最多可以级联多少个按钮模块？

答：由于I2C的通信距离有限，按钮模块最多可以级联8个，您可以任意组合成一排、1×3等方式使用。

12. 修改历史

12.1 WIKI文档修改历史

文档版本号 修改时间 修改人 修改内容
V1.0 2022.7.8 谭晓兰 第一版发布

12.2 产品修改历史

产品版本号 修改时间 修改人 产品修改内容
V1.0 2022.7.8 谭晓兰 第一版发布

13.更多

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。

DFshopping_car1.png DFRobot商城购买链接

回到顶部
