产品简介

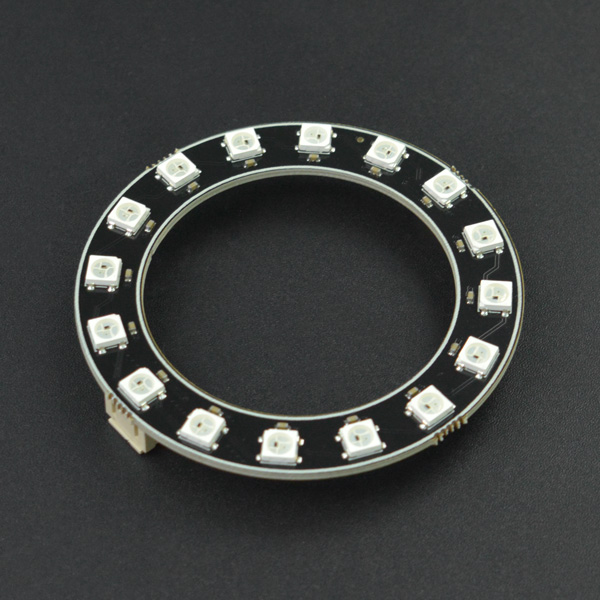

它有彩虹般的绚烂、科技般的炫酷，它是烘托氛围的神器，也是互动装置的最佳搭档……它就是全彩RGB灯环！如果你正好有未完成的项目，你可以尝试搭配这样一个灯环，用炫彩的灯光点亮你的创意。
搭配传感器使用，它可以是一个能辨方向的指南针，炫酷的时钟，番茄计时器，灯光倒计时器……也可以是你项目中的彩色装饰品、游戏过程中的转盘抽奖机。它所实现的项目不仅仅如此，你可以通过级联灯环解锁更多有趣的创意玩法。

产品参数

  • 供电电压：3.3~5V
  • 接口类型：PH2.0-3P
  • 接口功能：可通过接口级联灯环

灯环尺寸

引脚说明

RGB 灯环引脚示意表:

标号 名称 功能描述
1 D 数字信号口
2 + 电源输入
3 - 电源接地

注：接口边的丝印，IN、OUT分别是输入端与输出端。

一、Mind+ 上传模式编程

使用说明

在使用RGB灯环前，需要添加扩展RGB灯指令库。打开Mind+平台，点击右下角的“扩展”，在“主控板”菜单栏，选择要使用的主控“micro:bit”。然后在“显示器”菜单栏中找到“WS2812 RGB灯”并点击，添加完成RGB灯扩展库，此时指令区会出现显示器模块。

应用样例（RGB灯环-12）

项目1：炫彩霓虹灯

项目介绍
12个灯珠的颜色以渐变的方式显示。并让灯珠颜色依次循环移动一个单位，形成旋转效果，犹如动态的彩虹。

硬件准备

  • micro:bit × 1
  • IO扩展板 × 1
  • RGB灯环-12灯珠 × 1

硬件连接

程序截图

项目2：灯环级联

灯环级联方法

灯环级联的使用很简单，只需要使用PH2.0-3P公公头的连接线将第一个灯环的OUT端口与第二灯环的IN端口相连即可。

注：在级联使用灯环时，灯珠过多可能会出现供电不稳，这种情况可以使用5V或外接电源供电。

项目介绍

级联三种不同灯珠的灯环，实现类似于项目一的炫彩霓虹灯效果。

硬件准备

  • micro:bit × 1
  • IO扩展板 × 1
  • RGB灯环-12灯珠 × 1
  • RGB灯环-16灯珠 × 1
  • RGB灯环-24灯珠 × 1
  • PH2.0-3P数字连接线 × 1
  • PH2.0-3P公公头连接线 × 1

程序截图

项目3：灯环时钟

项目介绍

时钟是生活中最常用的一种计时器，我们通过它来记录生活中的时间。生活中最常见的是电子钟和石英钟，如何才能设计出一款有我们自己个性的时钟呢？接下来就使用灯环模块来试一下吧！

硬件准备

  • micro:bit × 1
  • IO扩展板 × 1
  • RGB灯环-12灯珠 × 1
  • RTC实时时钟模块 ×1

硬件连接

程序截图

应用样例（RGB灯环-24）

项目4：灯环指南针

项目介绍

我们都知道指南针是用来辨别方向的仪器，现在的智能手机普遍都有这个软件，它是利用地磁场来确定北极的一种方法。指南针和我们有什么关系呢？接下来就使用RGB灯环搭配micro:bit来实现指南针项目。

硬件准备

  • micro:bit × 1
  • IO扩展板 × 1
  • RGB灯环-24灯珠 × 1

硬件连接

程序截图

项目5：彩虹呼吸灯环

项目介绍

呼吸灯是指灯光在控制下完成由亮到暗再由暗到亮的逐渐变化，感觉好像是人在呼吸一样，有节奏的变化。下面利用RGB灯环，做一个彩虹呼吸灯环，可以起到很好的视觉装饰效果。

硬件准备

  • micro:bit × 1
  • IO扩展板 × 1
  • RGB灯环-12灯珠 × 1

硬件连接

程序截图

二、Makecode编程

使用说明

MakeCode中点击扩展功能，在扩展功能中添加灯带库。

项目1：灯光调色盘

项目介绍

说起RGB颜色大家都不陌生，我们都知道蓝色和绿色混合会变成黄色。RGB调色就是通过三种颜色的混合就可以混合出1600万种不同的色彩。接下来就让RGB灯环充当我们的调色盘，调出令我们最满意的颜色。

硬件准备

  • micro:bit × 1
  • IO扩展板 × 1
  • RGB灯环-12灯珠 × 1
  • 模拟角度传感器 × 3

硬件连接

程序截图

项目2：番茄时钟

项目介绍

番茄工作法是简单易行的时间管理方法，时间可以设定为25分钟，在这期间专注做一件事，直到时钟响起，再休息五分钟。这其实就是一个25分钟的定时器，按下按键A：蜂鸣器关闭，停止计时。

硬件准备

  • micro:bit × 1
  • IO扩展板 × 1
  • RGB灯环-24灯珠 × 1

硬件连接

程序截图

三、Arduino编程

使用说明

（1）先将RGB灯的库文件导入Arduino库中，找到Arduino的安装位置，将RGB灯环文件放入Arduino的libraries中。

DFRobot_NeoPixel.zip

（2）在使用RGB灯环前，先进入Arduino，点击“工具栏——“开发板””（如图所示）

项目1：灯光调节

项目介绍

RGB灯环的亮度为0-255可调节，下面就利用模拟角度传感器，将传感器的模拟值映射成RGB灯环的亮度。

硬件准备

  • 模拟角度传感器 × 1
  • RGB灯环-12灯珠 × 1
  • Arduino uno × 1
  • IO扩展板 × 1

硬件连接

程序样例

/*!
 * @file        RGB ring.ino
 * @brief       12个灯珠的颜色以渐变的方式显示，利用模拟角度传感器调节RGB灯环的亮度
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author      [qsjhyy](fengying.nie@dfrobot.com)
 * @version     V0.1
 * @date        2021-09-24
 * @get from    https://www.dfrobot.com
 * @url
 */

#include <DFRobot_NeoPixel.h>

// 动态变量
volatile float brightness;
// 创建对象
DFRobot_NeoPixel neoPixel_2;


// 主程序开始
void setup() {
  neoPixel_2.begin(2, 24);
  brightness = 0;
}
void loop() {
  neoPixel_2.setBrightness((map(brightness, 0, 749, 0, 255)));
  neoPixel_2.showRainbow(0, 23, 1, 360);
  brightness = analogRead(A0);
}

项目2：炫彩霓虹灯

项目介绍

24个灯珠的颜色以渐变的方式显示，并让灯珠颜色每隔0.1s依次循环移动一个单位，形成旋转效果，犹如动态的彩虹。

硬件准备

  • RGB灯环-24灯珠 × 1
  • Arduino uno × 1
  • IO扩展板 × 1

硬件连接

程序样例

/*!
 * @file        RGB ring.ino
 * @brief       24个灯珠的颜色以渐变的方式显示，并让灯珠颜色依次循环移动一个单位，形成旋转效果，犹如动态的彩虹。
 * @copyright   Copyright (c) 2010 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @licence     The MIT License (MIT)
 * @author      [qsjhyy](fengying.nie@dfrobot.com)
 * @version     V0.1
 * @date        2021-09-24
 * @get from    https://www.dfrobot.com
 * @url
 */
#include <DFRobot_NeoPixel.h>
// 创建对象
DFRobot_NeoPixel neoPixel_2;


// 主程序开始
void setup() {
  neoPixel_2.begin(2, 24);
  neoPixel_2.showRainbow(0, 24, 1, 360);
}
void loop() {
  delay(10);
  neoPixel_2.rotate(1);
}

四、Mind+ Python模式编程（行空板)

使用说明

Mind+Python模式为完整Python编程，因此需要能运行完整Python的主控板，此处以行空板为例说明

1、下载及安装官网最新软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“Python模式”。“扩展”中选择“官方库”中的“行空板”和“pinpong库”中的”pinpong初始化“和“WS2812 RGB灯”。切换模式和加载库的详细操作链接

3、进行编程

4、连接行空板，程序点击运行后，可在终端查看数据。行空板官方文档-行空板快速上手教程 (unihiker.com)

项目1：流水灯

硬件连接

注意：PinPong当前版本（V0.5.2）仅支持同时使用一条灯带

图形化编程

代码编程

以pinpong库为例，行空板官方文档-行空板快速上手教程 (unihiker.com)

#  -*- coding: UTF-8 -*-

# MindPlus
# Python
from pinpong.extension.unihiker import *
from pinpong.board import Board,Pin
from pinpong.board import NeoPixel
from pinpong.board import Board
import time


Board().begin()
my_variable = 0
np1 = NeoPixel(Pin((Pin.P22)),7)
np1.brightness(255)

while True:
    while not ((my_variable == 7)):
        np1.range_color(0,my_variable,0x0000FF)
        my_variable = (my_variable + 1)
        time.sleep(0.5)
    np1.clear()
    my_variable = 0

常见问题

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
