简介

本款实时时钟模块（RTC）采用DS3231芯片方案，芯片内部集成了晶体谐振器和温度补偿器，提高了模块的长期精度。在-40°C至+85°C范围内，DS3231的精度保持在±3.5ppm (±0.3024秒/天)。

DS3231可以用纽扣电池供电，断开主电源时仍可保持精确计时。RTC可提供秒、分、时、星期、日、月和年的信息，可以自动调整月末的日期、闰年修正。时钟格式可以是24小时或带AM/PM指示的12小时。提供两个可编程的日历闹钟和一个1Hz方波输出。另外，RST校验引脚可以作为微处理器复位的按键输入。

特性

• 内部集成晶体谐振器，误差小
• 内部集成温度补偿器，温度漂移小
• 完整的时钟日历功能
• 两个可编程日历闹钟

应用场景

• 事件提醒器
• MCU外部唤醒源
• 时钟、闹钟输出

技术规格

• 供电电压：3.3V-5.5V
• I2C地址：0x68
• 计时范围：1970 ~ 2100年
• 工作温度：-40℃ ~ +85℃
• 计时精度：±3.5ppm (±0.3024秒/天)
• 产品尺寸：21*20mm

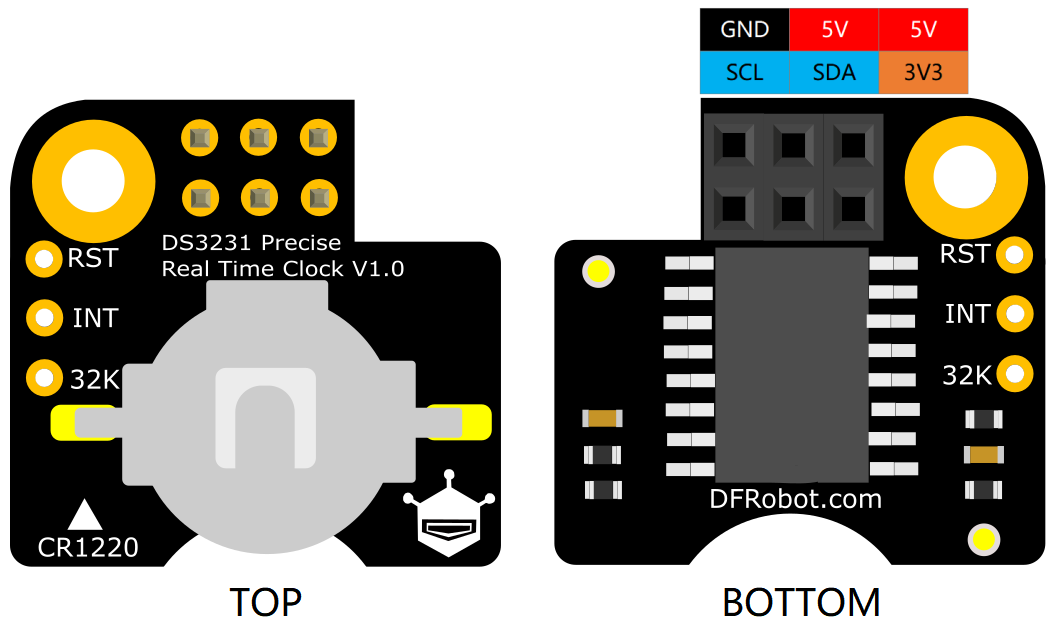

引脚说明

注：INT引脚是sqw印引脚

树莓派使用教程

准备

• 硬件

  • 树莓派4代B型（或类似）主控板 x 1
  • DS3231高精度时钟模块（兼容树莓派） x 1
  • 若干杜邦线 x 1

• 软件

  • DS323X系列传感器python库
  • RASPBIAN树莓派官方操作系统

接线图

• 将模块与树莓派按照连线图相连。I2C地址默认为0x68

安装驱动

1. 启动树莓派的I2C接口。如已开启，可跳过该步骤。
   打开终端（Terminal），键入如下指令，并回车：
   pi@raspberrypi:~ $ sudo raspi-config
   然后用上下键选择“ 5 Interfacing Options ”, 按回车进入，选择 “ P5 I2C ”, 按回车确认“ YES ”即可。重启树莓派主控板。

2. 安装Python依赖库与git，树莓派需要联网。如已安装，可跳过该步骤。
   在终端中，依次键入如下指令，并回车：
   pi@raspberrypi:~ $ sudo apt-get update
pi@raspberrypi:~ $ sudo apt-get install build-essential python-dev python-smbus git

3. 下载DS323X系列驱动库。在终端中，依次键入如下指令，并回车：
   pi@raspberrypi:~ $ cd Desktop/

pi@raspberrypi:~/Desktop $ git clone https://github.com/cdjq/DFRobot_DS323X

注意：

样例代码

• 样例代码1-读取与设置时间(get_time_and_temp.py)
• 样例代码2-将树莓派时间写入时钟模块(get_time_from_raspi.py)
• 样例代码3-获取NTP时间(get_time_from_NTP.py)
• 样例代码4-闹钟触发查询(set_alarm_in_query.py)
• 样例代码5-闹钟触发中断(set_alarm_interrupt.py)
• 样例代码6-时钟输出方波(set_sqw_and_32k.py)

样例代码1-读取与设置时间(get_time_and_temp.py)

• 在终端中，键入如下指令并回车，运行样例代码：
  pi@raspberrypi:~/Desktop $ cd DFRobot_DS323X/Python/RaspberryPi/examples/
pi@raspberrypi:~/Desktop/DFRobot_DS323X/Python/RaspberryPi/examples/ $ python get_time_and_temp.py

• 结果

样例代码2-将树莓派时间写入时钟模块(get_time_from_raspi.py)

• 在终端中，键入如下指令并回车，运行样例代码：
  pi@raspberrypi:~/Desktop $ cd DFRobot_DS323X/Python/RaspberryPi/examples/

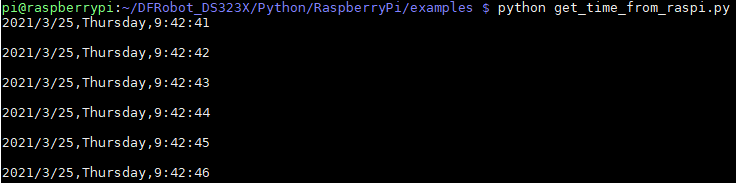

pi@raspberrypi:~/Desktop/DFRobot_DS323X/Python/RaspberryPi/examples/ $ python get_time_from_raspi.py

• 结果

样例代码3-获取NTP时间(get_time_from_NTP.py)

• 获取NTP时间需要安装ntplib。如已安装，可跳过该步骤。
  在终端中，依次键入如下指令，并回车：
  pi@raspberrypi:~ $ pip install ntplib

• 在终端中，键入如下指令并回车，运行样例代码：
  pi@raspberrypi:~/Desktop $ cd DFRobot_DS323X/Python/RaspberryPi/examples/
pi@raspberrypi:~/Desktop/DFRobot_DS323X/Python/RaspberryPi/examples/ $ python get_time_from_NTP.py

• 结果

样例代码4-闹钟触发查询(set_alarm_in_query.py)

• 在终端中，键入如下指令并回车，运行样例代码：
  pi@raspberrypi:~/Desktop $ cd DFRobot_DS323X/Python/RaspberryPi/examples/

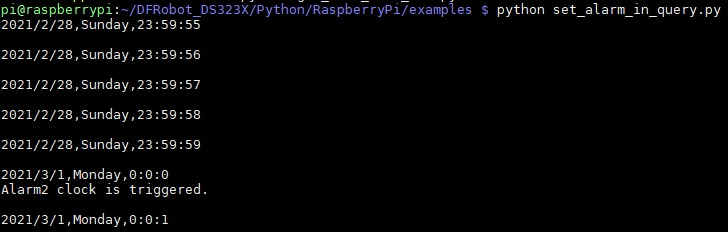

pi@raspberrypi:~/Desktop/DFRobot_DS323X/Python/RaspberryPi/examples/ $ python set_alarm_in_query.py

• 结果

样例代码5-闹钟触发中断(set_alarm_interrupt.py)

• 在终端中，键入如下指令并回车，运行样例代码：
  pi@raspberrypi:~/Desktop $ cd DFRobot_DS323X/Python/RaspberryPi/examples/
pi@raspberrypi:~/Desktop/DFRobot_DS323X/Python/RaspberryPi/examples/ $ python set_alarm_interrupt.py

• 结果

样例代码6-时钟输出方波(set_sqw_and_32k.py)

• 在终端中，键入如下指令并回车，运行样例代码：
  pi@raspberrypi:~/Desktop $ cd DFRobot_DS323X/Python/RaspberryPi/examples/
pi@raspberrypi:~/Desktop/DFRobot_DS323X/Python/RaspberryPi/examples/ $ python set_sqw_and_32k.py

• 结果

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
