简介

交通信号灯模块上集成了三颗红黄绿大LED灯和2位用来显示时间的数码管,它可以结合Arduino和micro:bit,做一些与智慧交通相关的互动作品。

以前我们做与红绿灯相关的项目时，我们首先需要找红，黄，绿三颗LED灯，然后自己通过焊接将他们连接在设备/主控板上，最后通过给三颗灯编程，让它们实现简单的红绿灯功能。这样使用起来不仅繁琐，而且在场景上也会产生一定的混淆。现在我们推出的交通信号灯模块，它有突出场景主题的红绿灯外形；结合DFRobot的样例代码，还能实现多种交通信号灯的功能。

比如：上下班高峰期时，调整红绿灯的显示规律；可设置晚上23点，自动调整成黄灯闪烁；可设置多路交通信号灯等。

技术规格

工作电压：3V~5V
通信接口：I2C
I2C地址：0X54、0X55、0X56、0X57
可输出数据：时、分、秒
可显示数据：秒
供电方式：I2C
三颗8MM直径的大LED灯：红，黄，绿
数码管连接方式：共阴极数码管
数码管尺寸：13.9 ×10mm

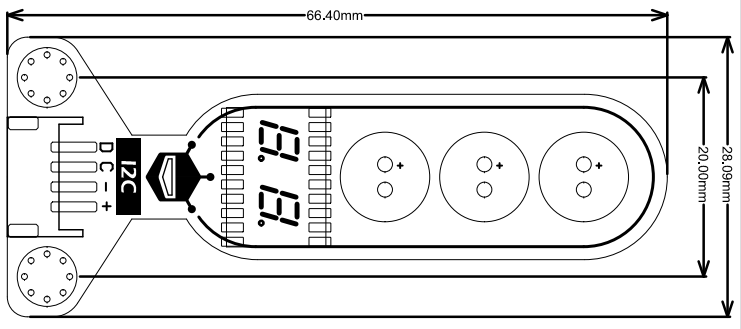

模块尺寸：66.40 × 28.09mm
智慧交通必备元件
模块内置显示规律：红灯11s；黄灯3s；绿灯11s

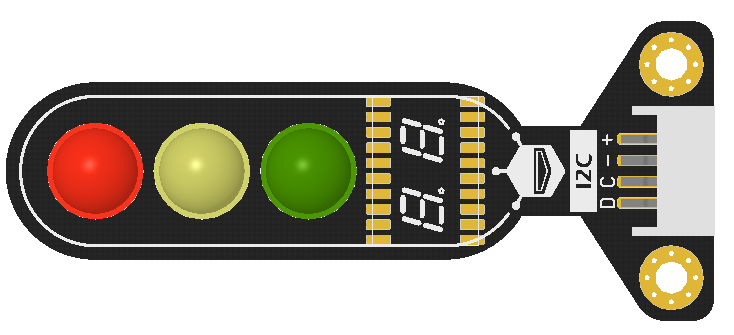

引脚说明

序号	丝印	功能描述
1	VCC/+	电源正极
2	GND/-	电源负极
3	SCL/C	I2C时钟线
4	SDA/D	I2C数据线

I2C地址说明

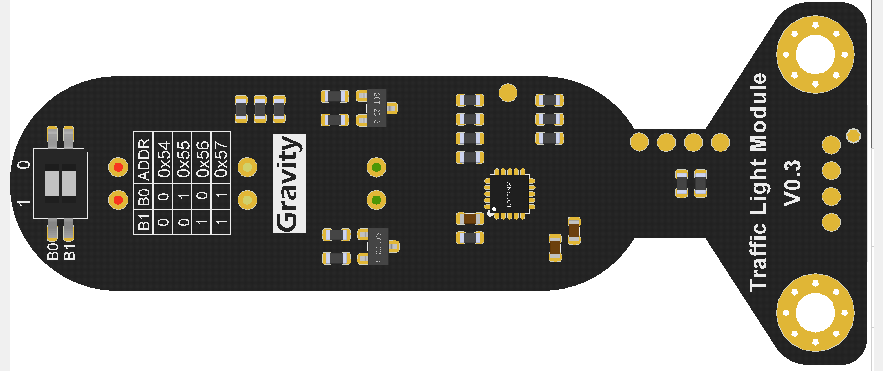

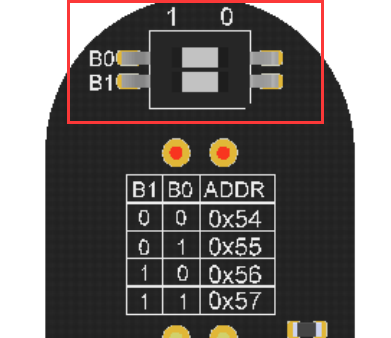

拨动模块背面B0,B1处的开关，用来切换地址。

B1	B0	ADDR
0	0	0X54
0	1	0X55
1	0	0X56
1	1	0X57

注意：地址修改之后，需要重新烧录程序，然后重新上电才会根据程序中设置的功能执行。不然只会显示模块内置的规律：红灯 11s；黄灯 3s；绿灯 11s。

Arduino使用教程

产品使用的是Gravity标准I2C接口，使用起来比较简单，按接线图所示将传感器与uno（或其它主板）相连接。

准备

硬件
- 1 x Arduino UNO控制板
- 1 x Traffic Light Module
- 若干杜邦线
软件
- Arduino IDE，点击下载Arduino IDE

关于如何安装库文件，点击链接

库文件：
DFRobot_Trafficlight

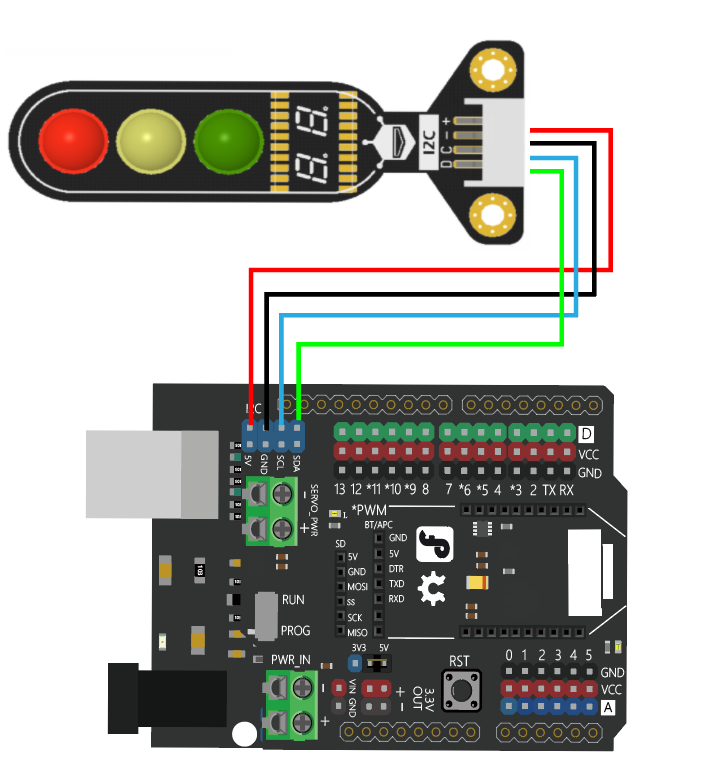

连接图

函数列表

/*!
 *  @brief 获取此时MCU的时间
 *  @param NULL
 *  @return 没有返回值
 */
    void getNowTime();

/*!
 *  @brief 更新MCU的时间，主要用来设置初始化时间。
 *  @param hour,minute,second
 *  @return 没有返回值
 */
    void updateModuleTime(uint8_t hour,uint8_t minute,uint8_t second);

/*!
 *  @brief 更新MCU的时间，用来设置在某个时间段改变红、黄、绿显示的规律。
 *  @param hour,minute,second
 *  @return 没有返回值
 */
    void setBeginTime(uint8_t begin_hour, uint8_t begin_minute, uint8_t begin_second);
/*!
 *  @brief 清空MCU时刻表，时刻表是用来记录红绿灯在不同时间段红绿黄三个灯持续亮的时间
 *  @param NULL
 *  @return 没有返回值
 */
    void clearSchedule();

/*!
 *  @brief 设置三种灯持续亮的时间
 *  @param R_time:红灯持续时间
 *         Y_time:黄灯持续时间
 *         G_time:绿灯持续时间
 *  @return 没有返回值
 */
    void setRYGLightTime(uint8_t R_time, uint8_t Y_time, uint8_t G_time);

/*!
 *  @brief 发送设置到MCU
 *  @param NULL
 *  @return 没有返回值
 */
    void sendMessageToMCU();

/*!
 *  @brief 获取交通灯此时的状态
 *  @param light:设置想要检测的灯
 *  @return true:  亮
 *          false：灭
 */
    bool ifLightIsOn(uint8_t light);

    /*!
 *  @brief 修改8S默认的红黄绿三色灯的持续时间
 *  @param  R_time:红灯持续时间
 *         Y_time:黄灯持续时间
 *         G_time:绿灯持续时间
 *  @return NULL
 */
    void changeDefaultRYGTime(uint8_t R_time, uint8_t Y_time, uint8_t G_time);

样例代码 - 设置红绿灯的状态

功能描述： 设置当前时间为13::36:10，红黄绿三颗灯分别亮10s，3s，10s。

#include "DFRobot_Trafficlight.h"
#define I2C_ADDRESS    0x54
DFRobot_TRAFFICLIGHT_I2C TRAFFICLIGHT(&Wire ,I2C_ADDRESS);
String active_light = "";
void setup() {

  Serial.begin(115200);
  while(false==TRAFFICLIGHT.begin())
  {
    Serial.println("i2c begin fail,please check connect!");
    delay(1000);
  }
  Serial.println("i2c begin success");

   /*!
 *  @brief 更新MCU时间
 */
 TRAFFICLIGHT.updateModuleTime(13,36,10);//设置当前时间为13:36:10

/*!
 *  @brief 修改交通灯默认持续值
 */
  TRAFFICLIGHT.changeDefaultRYGTime(/*红灯持续时间*/ 10, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 10);
}

void loop() {
  TRAFFICLIGHT.getNowTime();//获取当前时间
  Serial.print(TRAFFICLIGHT._NowTime.hour);
  Serial.print(":");
  Serial.print(TRAFFICLIGHT._NowTime.minute);
  Serial.print(":");
  Serial.println(TRAFFICLIGHT._NowTime.second);
  delay(1000);
}

结果

程序烧录成功后，红黄绿三颗灯的时间按照10s，3s，10s的规律显示，并且通过串口显示当前时间。

样例代码 - 读取红绿灯的状态，并控制P13脚的灯亮。

功能描述：读取红黄绿三颗灯的状态，并且当交通灯上的红灯亮时，点亮P13脚的LED灯，交通灯上的红灯灭时，熄灭P13脚的LED灯。

#include "DFRobot_Trafficlight.h"
#define I2C_ADDRESS    0x54
DFRobot_TRAFFICLIGHT_I2C TRAFFICLIGHT(&Wire ,I2C_ADDRESS);
String active_light = "";
int ledPin = 13;
void setup() {

  Serial.begin(115200);
  while(false==TRAFFICLIGHT.begin())
  {
    Serial.println("i2c begin fail,please check connect!");
    delay(1000);
  }
  Serial.println("i2c begin success");

   /*!
 *  @brief 更新MCU时间
 */
 TRAFFICLIGHT.updateModuleTime(13,36,10);//设置当前时间为13:36：10

/*!
 *  @brief 修改交通灯默认持续值
 */
  TRAFFICLIGHT.changeDefaultRYGTime(/*红灯持续时间*/ 10, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 10);

}

void loop() {
/*!
 *  @param RED_LIGHT
 *         YELLOW_LIGHT
 *         GREEN_LIGHT
 */
   if (true == TRAFFICLIGHT.ifLightIsOn(RED_LIGHT))
  {
     digitalWrite(ledPin, HIGH); //灯打开状态
    Serial.println("light is on!");
  }else{
    digitalWrite(ledPin, LOW); //灯关闭状态
    Serial.println("light is off!");
  }
  delay(1000);
}

结果

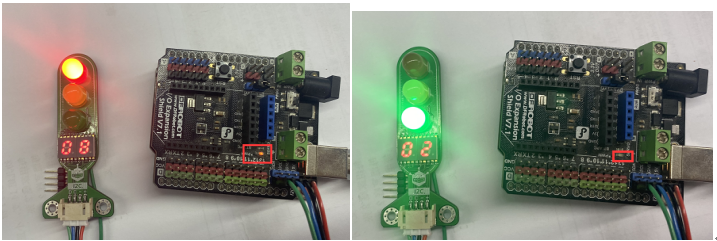

当交通灯红灯亮起时，点亮P13脚的LED灯，串口并显示“light is on! ”。红灯熄灭时，P13脚的LED灯熄灭，串口显示“light is off!”。通过该功能我们可以举一反三，用舵机充当路障控制器，当红灯亮起时，转动舵机升起路障。

样例代码 - 定时调整通行时间

功能描述：早上8:30 ~ 9:30这段时间一般是上班高峰期，这时候就可以增加绿灯的时间，让车辆能在该路口通行的多一些。比如平时是按照红灯10s，黄灯3秒，绿灯10秒的时间显示，到了8:30 ~ 9:30的时候就按照红灯10秒，黄灯3秒，绿灯15s的时间显示。9:30过后可以根据车流量调整交通灯显示的时间。

#include "DFRobot_Trafficlight.h"
#define I2C_ADDRESS    0x54
DFRobot_TRAFFICLIGHT_I2C TRAFFICLIGHT(&Wire ,I2C_ADDRESS);
String active_light = "";
void setup() {
  Serial.begin(115200);
  while(false==TRAFFICLIGHT.begin())
  {
    Serial.println("i2c begin fail,please check connect!");
    delay(1000);
  }
  Serial.println("i2c begin success");

   /*!
 *  @brief 更新MCU时间
 */

 TRAFFICLIGHT.updateModuleTime(8,29,00);//设置当前时间为8:29:00

/*!
 *  @brief 修改交通灯默认持续值
 */
  TRAFFICLIGHT.changeDefaultRYGTime(/*红灯持续时间*/ 10, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 10);

  /*!
 *  @brief 从8:30:00开始按照“红15秒，黄3秒，绿20秒”的规律显示。
 */
  TRAFFICLIGHT.clearSchedule(); //清空MCU时刻表，时刻表是用来记录红绿灯在不同时间段红绿黄三个灯持续亮的时间。
  TRAFFICLIGHT.setBeginTime(/*时*/8,/*分*/30,/*秒*/00);
  TRAFFICLIGHT.setRYGLightTime(/*红灯持续时间*/ 15, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 20);
  TRAFFICLIGHT.sendMessageToMCU();

    /*!
 *  @brief 从8:31:00开始按照“红10秒，黄3秒，绿15秒”的规律显示。
 */

  TRAFFICLIGHT.setBeginTime(/*时*/8,/*分*/31,/*秒*/00);
  TRAFFICLIGHT.setRYGLightTime(/*红灯持续时间*/ 10, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 15);
  TRAFFICLIGHT.sendMessageToMCU();

}

void loop() {
  /*!
 *  @brief 打印时间
 */
  TRAFFICLIGHT.getNowTime();
  Serial.print(TRAFFICLIGHT._NowTime.hour);
  Serial.print(":");
  Serial.print(TRAFFICLIGHT._NowTime.minute);
  Serial.print(":");
  Serial.println(TRAFFICLIGHT._NowTime.second);
  delay(1000);
}

结果

为了方便查看效果，程序中将时间间隔缩小了。根据程序设置的规律，当8:30之前，交通灯一直按照“红灯10s，黄灯3秒，绿灯10秒”的时间显示。8:30:00就开始按照“红15秒，黄3秒，绿20秒”的规律显示；从8:31:00开始按照“红10秒，黄3秒，绿15秒”的规律显示。

样例代码 - 交通管制

功能描述：平时该路口按照红灯10s，黄灯3秒，绿灯10秒的时间显示，到了晚上23：00~03:00的时候该路口一直亮黄灯，表示这个时间段，该路口可以直接通行。3:00过后就按照正常的规律显示。

#include "DFRobot_Trafficlight.h"
#define I2C_ADDRESS    0x54
DFRobot_TRAFFICLIGHT_I2C TRAFFICLIGHT(&Wire ,I2C_ADDRESS);

void setup() {
  Serial.begin(115200);
  while(false==TRAFFICLIGHT.begin())
  {
    Serial.println("i2c begin fail,please chack connect!");
    delay(1000);
  }
  Serial.println("i2c begin success");

  /*!
 *  @brief 更新MCU时间
 */
  TRAFFICLIGHT.updateModuleTime(22,59,00);//设置当前时间为22:59:00
/*!
 *  @brief 修改交通灯默认持续值
 */
 TRAFFICLIGHT.clearSchedule();
 TRAFFICLIGHT.changeDefaultRYGTime(/*红灯持续时间*/ 10, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 10);
  /*!
 *  @brief 设置从23时0分0秒开始，持续亮黄灯
 *  LIGHT_INFINITY_TIME：持续时间为永久
 */

  TRAFFICLIGHT.setBeginTime(/*时*/23,/*分*/00,/*秒*/00);
  TRAFFICLIGHT.setRYGLightTime(/*红灯持续时间*/ 0, /*黄灯持续时间*/ LIGHT_INFINITY_TIME, /*绿灯持续时间*/ 0);
  TRAFFICLIGHT.sendMessageToMCU();

 /*!
 *  @brief 设置从23时2分0秒开始，按照正常规律显示。
 */

  TRAFFICLIGHT.setBeginTime(/*时*/23,/*分*/2,/*秒*/00);
  TRAFFICLIGHT.setRYGLightTime(/*红灯持续时间*/ 10, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 10);
  TRAFFICLIGHT.sendMessageToMCU();


}
void loop() {
 TRAFFICLIGHT.getNowTime();
  Serial.print(TRAFFICLIGHT._NowTime.hour);
  Serial.print(":");
  Serial.print(TRAFFICLIGHT._NowTime.minute);
  Serial.print(":");
  Serial.println(TRAFFICLIGHT._NowTime.second);
 delay(1000);

}

结果

为了方便查看效果，程序中将时间间隔缩小了。根据程序设置的规律，当23:00之前，交通灯一直按照“红灯10s，黄灯3秒，绿灯10秒”的时间显示。23:00就开始持续亮黄灯；从23:02开始按照正常规律显示。

样例代码 - 设置多路红绿灯

功能描述：设置两路红绿灯，0号路灯按照“红灯10秒，黄灯3秒，绿灯10秒”的规律显示；1号路灯按照“红灯15秒，黄灯3秒，绿灯15秒”的规律显示。

#include "DFRobot_Trafficlight.h"
#define I2C_ADDRESS    0x54
DFRobot_TRAFFICLIGHT_I2C TRAFFICLIGHT0(&Wire ,I2C_ADDRESS);
#define I2C_ADDRESS    0x56
DFRobot_TRAFFICLIGHT_I2C TRAFFICLIGHT1(&Wire ,I2C_ADDRESS);
void setup() {
  Serial.begin(115200);
  while(false==TRAFFICLIGHT0.begin()&&TRAFFICLIGHT1.begin())
  {
    Serial.println("i2c begin fail,please check connect!");
    delay(1000);
  }
 Serial.println("i2c begin success");

  /*!
 *  @brief 更新MCU时间
 */
  TRAFFICLIGHT0.updateModuleTime(11,32,00);//设置当前时间为11:32:00
  TRAFFICLIGHT1.updateModuleTime(11,32,00);//设置当前时间为11:32:00
/*!
 *  @brief 修改0号交通灯默认持续值
 */
 TRAFFICLIGHT0.clearSchedule();
 TRAFFICLIGHT0.changeDefaultRYGTime(/*红灯持续时间*/ 10, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 10);

/*!
 *  @brief 修改1号交通灯默认持续值
 */
 TRAFFICLIGHT1.clearSchedule();
 TRAFFICLIGHT1.changeDefaultRYGTime(/*红灯持续时间*/ 15, /*黄灯持续时间*/ 3, /*绿灯持续时间*/ 15);


}
void loop() {
 TRAFFICLIGHT1.getNowTime();
  Serial.print(TRAFFICLIGHT1._NowTime.hour);
  Serial.print(":");
  Serial.print(TRAFFICLIGHT1._NowTime.minute);
  Serial.print(":");
  Serial.println(TRAFFICLIGHT1._NowTime.second);
 delay(1000);
}

结果

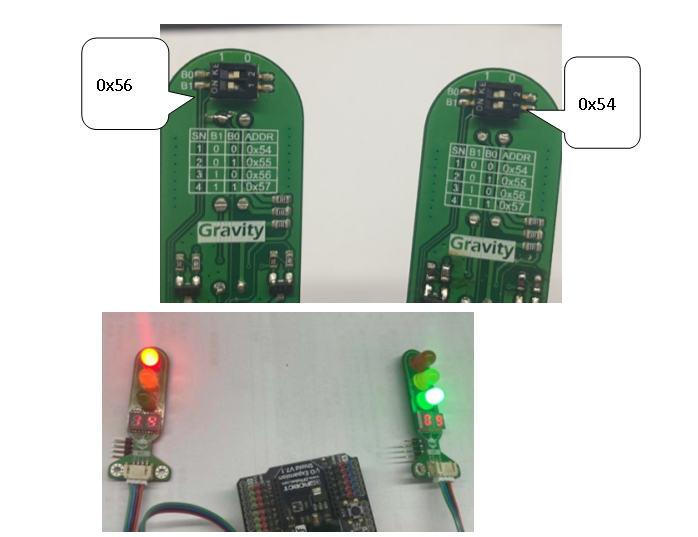

设置0路交通灯的I2C地址为0x54，1路交通灯的I2C地址为0x56。程序烧录成功后，会按照设定好的规律显示：0号路灯按照“红灯10秒，黄灯3秒，绿灯10秒”；1号路灯按照“红灯15秒，黄灯3秒，绿灯15秒”。

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。

[数码管手册] 数码管规格书YL2201AR-T.pdf
