7.4V锂电池USB充电模块

简介

还在使用又大又笨重的传统电源适配器给你的锂电池进行充电吗？DFRobot为你提供一款小巧实用的7.4V锂电池USB充电器，只有普通Gravity传感器的大小与重量，仅需一个手机充电头（或充电宝）和一条安卓数据线，即可为各类智能小车和航模常用的7.4V锂电池提供最高1A的安全高效充电。轻巧的身材与USB升压充电的特性，使它非常适合于户外无电源插座的场景下，利用大容量充电宝给7.4V锂电池充电，让你的小车与机器人不再受电池无处充电的困扰。除了作为充电器，也可以将它嵌入到各类7.4V锂电池供电的项目中，为其增加一个USB充电功能，免除了电池插拔和传统笨重电源适配器的使用。

特性

  • 高效USB升压型充电器，专为7.4V锂电池打造
  • 充电输入与电池端口预留焊盘，方便改装与测量
  • 多种保护功能，全方位保障电池与充电电源的安全
  • 多功能状态指示灯，系统状态一目了然
  • USB防静电外壳

技术规格

  • USB充电输入电压：3-6V（典型值：5V）
  • 电池类型：7.4V 2s锂聚合物/锂离子电池（充满电压8.4V）
  • 最大充电电流：1A Max 涓流、恒流、恒压三段充电
  • 充电截止电压：8.4V±1%
  • 充电效率：>90%
  • 保护功能
    • 电池过冲/反接保护
    • 充电输入自适应限流，过热/反接保护
  • 工作温度：-40℃～85℃
  • 尺寸：28.0mm*37.0mm

应用场景

  • 智能小车与机器人
  • 锂电池充电器

接口说明

快速使用

使用手机充电头或充电宝给锂电池充电

  • 使用手机充电头或充电宝通过USB线连接到USB IN端口。此时CHG充电指示灯（红色）快速闪烁指示无电池输入。
  • 将DFRobot 7.4V锂电池连接到BAT IN端口。此时CHG充电指示灯常亮表示正在充电。
  • 充电结束后，CHG充电指示灯熄灭。

**注意：**

模块在正常充电过程中会产生一定热量，导致模块发热，这属于正常现象。充电过程中不要用手触摸模块上的器件以免烫伤。

若模块在高温炎热的户外或者嵌入在功率较大的智能小车或机器人内部使用，模块可能会由于环境温度过高而导致散热不良。若模块长期工作在这种环境下，为了增强散热，延长使用寿命，建议把附送的蓝色导热硅胶片粘在散热片上，然后把散热片粘在模块背部标有“Cooling Fin”的散热片安装处。 |

**警告：**

用户可选用DFRobot 7.4V锂电池，也可自行购买正规厂家生产的带有电池保护电路2s 7.4V锂电池。通常锂电池厂家将两节规格完全相同的3.7V锂电芯（通常为锂聚合物电芯或18650锂电池）串联并加上相应的锂电池保护电路，封装为2s 7.4V锂电池。该充电模块为非平衡充电，当电池预留XH2.54 3P接口时，建议使用专用的平衡充电器。若电池仅预留2P接口（如HX2.54 2P或2.1mm圆口电源插头）,可使用该模块进行充电，但不推荐使用不带电池保护电路的7.4V锂电池。

切勿自行将任意两节3.7V锂电池串联起来进行充电，否则极有可能使电池过冲，导致电池报废甚至爆炸。 |

详细说明

USB充电要求

模块具有自适应限流功能，能够根据外部输入电源的带负载能力自动限制充电电流，保护电源免于输出过载。无论使用何种标称电流的5V充电头（或充电宝），模块均能安全高效地为锂电池进行充电。通常情况下，5V 1A充电头（或充电宝）能给锂电池提供超过500mA的充电电流，5V 2A充电头（或充电宝）能给锂电池提供超过700mA（最高1A）的充电电流。实际充电电流可能会由于供电源的带负载能力，是否有线路补偿功能，充电线路的损耗而有所不同。低额定功率的充电头与过长的USB充电线容易触发限流功能，使充电电流严重减少，大大延长充电时间。为了充分利用模块的充电能力，建议采用5V 2A优质手机充电头（或充电宝），并使用尽可能短的USB充电线，以降低线路损耗。

LED指示灯与系统状态

模块上有两种LED指示灯，分别指示模块不同部分的工作状态：

  • 反接指示：当锂电池或充电输入接反时，相应的防反接保护电路被激活，保护电路不被损坏，同时相应的反接指示灯REV BAT和REV USB点亮（橘色），提示用户连线错误。

电池反接指示
充电输入反接指示

  • 多功能充电指示灯：
    • 当USB IN正常供电，电池未接入时，CHG指示灯（红色）快速闪烁，表示电池尚未接入或接触不良。
    • 当电池充满时，CHG指示灯熄灭。
    • 当发生以下几种情况时，CHG指示灯以约1.3Hz的速度闪烁，表示模块发生充电错误，停止充电。
  1. 输出短路：USB IN正常供电，电池输入端口BAT IN短路。
  2. 输入过压：USB IN输入电压超过6V。
  3. 充电超时：充电时间超过6.5小时。

CHG多功能充电指示

应用实例

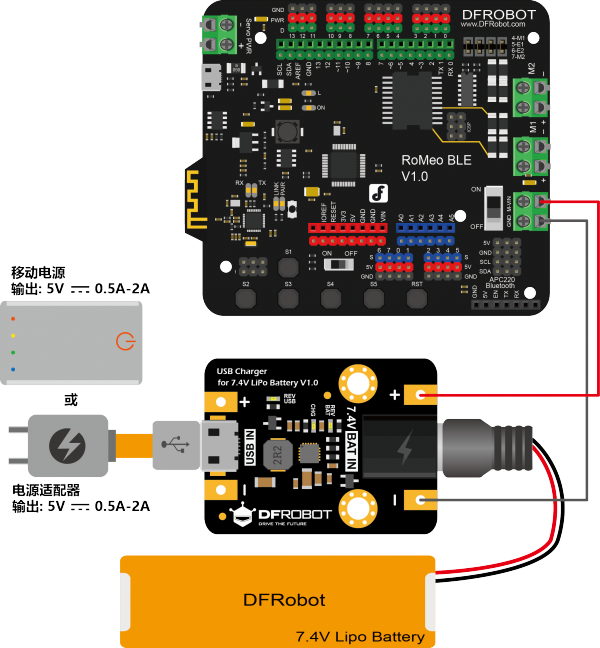

为Romeo增加7.4V锂电池USB充电功能
Romeo的电机驱动需要在M-VIN端口额外供电，通常会使用7.4V锂电池对其供电。但电池电量耗尽后，需要把电池拔出插在专用的7.4V锂电池充电器，充满以后再插回Romeo上，这样需要插拔电池充电的方法未免有些麻烦。若使用该模块，可以直接把电池与Romeo合为一体，只留一个USB充电口，当电池用完以后直接使用手机充电头（或充电宝）通过USB充电口给电池充电，这样既免除了插拔的麻烦，也不需要笨重的传统充电器，小车带出去玩也能使用充电宝充电，一举多得。
