概述
这是一款5寸树莓派LCD触摸屏，800*480分辨率，显示区域达到108x64.8mm，支持树莓派DSI显示屏接口，自带电容式触摸面板，支持5点触控。背面独特的孔位设计，可直接安装树莓派。显示屏采用树莓派供电设计，无需外接电源。同时，显示屏还支持硬件背光调节，可以通过旋转屏幕背后的电位器调节背光亮度。
特点
- 电容式触摸屏，支持5点触控
- 树莓派DSI直接驱动
技术规格
- 工作电压：3.3V （树莓派显示接口提供）
- 最大工作电流：320mA
- 息屏电流：100mA
- 屏幕分辨率：800*480
- 视频接口：树莓派DSI
- 触控点数：5 点
- 可视角度：80°/80°/80°/80°
- RGB888-16兆真彩色
- 刷新频率：60Hz
- 发光率：550 cd/m2
- 工作温度：-20℃-70℃
- 外形尺寸：121mm x 76mm
- 安装孔尺寸：M2.5
- 外安装孔位置：113mm x 68mm
- 内安装孔位置：58mm x 49mm
接口说明
- DISPLAY接口通过FPC排线连接到树莓派的DISPLAY接口
- 电位器可调节显示屏亮度
- 贴片螺母需要接地
使用教程

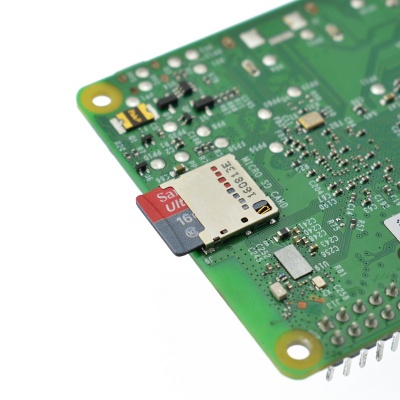

第一步、将下载有树莓派系统的SD卡插入树莓派。

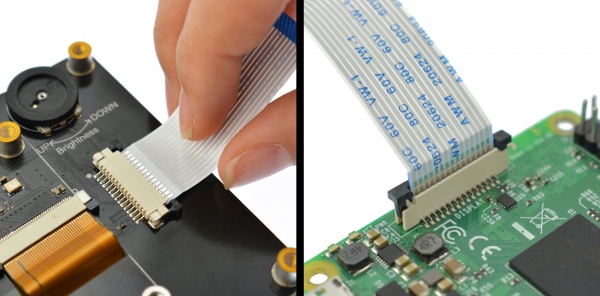

第二步、将5寸触摸屏的DISPLAY接口通过提供的FPC排线与树莓派上的DISPLAY接口相连接。
第三步、将贴片螺母接地。
第四步、给树莓派通电后，就可以使用5寸触摸屏了。
尺寸图
常见问题
问： 接上树莓派后发现触屏特别不灵敏，响应慢怎么办？
答：
- 请检查树莓派电源，使用屏幕时，最少需要1.5A的供电；
- 分辨率设置是否正确，参见树莓派教程。
更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
