DFROBOT_I2C SD2405 RTC实时时钟_DFR0469_产品说明

简介

Gravity家族又迎来了一位新成员：Gravity I2C SD2405 RTC module。这是一块高精度实时时钟模块。支持I2C串行通信，具有低功耗，宽电压，易使用等特点。
SD2405 RTC模块内置晶振、兼容Gravity接口，不需要额外的钮扣电池供电，内含一次性工业级电池，可保证外部掉电的情况下，持续工作5~8年时间, 超低功耗，超长待机。
Gravity SD2405 RTC模块可以用于数据记录, 定时闹钟, 时钟计时等基于时间基础的应用。做一个独特的时钟不再是难题。你只需将模块接在我们标准的Gravity I2C接口上即可。
本Gravity RTC模块可实现定时/报警中断输出, 年、月、日、星期、时、分、秒的功能显示, 和时间相关的作品如定时小闹钟这种应用绝对是你的最好选择。

产品特性

低功耗： 1.0μA 典型值(时钟电路部分, Ta=25℃)。
工作电压：3.3V～5.5V, 工作温度：－40℃～85℃。
标准I2C总线接口方式, 时钟电路最高速度400KHZ(4.5V～5.5V)。
年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器
闰年自动调整功能(从2000年～2099年)。
可选择12/24小时制式.
内置年、月、日、星期、时、分、秒共7字节的报警数据寄存器及1字节的报警允许寄存器。
内置12字节通用SRAM寄存器可用于存储用户的一般数据。
三种中断均可选择从INT脚输出,并具有两个中断标志位.
可设定并自动重置的单路报警中断功能（时间范围最长设至100年）,年、月、日、星期、时、分、秒报警共有96种组合方式, 并有单事件报警和周期性报警两种中断输出模式.
周期性频率中断输出:从32768Hz～1/16Hz……1秒共十五种方波脉冲.
自动重置的8位倒计时定时器,可选的4种时钟源（4096HZ、64HZ、1HZ、1/60HZ）。
内置晶振, 出厂前已对时钟进行校准, 时钟精度为±5ppm(在25℃±1℃下), 即年误差小于2.5 分钟。
内置时钟精度数字调整功能, 可通过程序来调整走时的快慢。用户采用外置或内置的温度传感器, 设定适应温度变化的调整值, 可实现在宽温范围内高精度的计时功能(在-10℃～50℃小于5 ppm, 在-40℃～85℃小于10ppm)。
内置备电自动切换功能 , 芯片依据不同的电压自动从VDD切换到VBAT或从VBAT切换到VDD。
在VBAT模式下, 芯片具有中断输出允许或禁止的功能,可满足在备用电池供电时输出中断的需要。
内置I2C总线0.5秒自动复位功能(从Start命令开始计时),保证时钟数据的有效性及可靠性,避免总线挂死问题。
内置三个时钟数据写保护位, 避免对数据的误写操作, 可更好地保护时钟数据。
内置VBAT模式I2C总线通信禁止功能, 从而避免在电池供电时CPU对时钟操作所消耗的电池电量, 也可避免在主电源上、下电的过程中因CPU的I/O端口所输出的不受控的杂波信号对时钟芯片的误写操作, 进一步提高时钟芯片的可靠性。
内置上电复位电路及指示位;内置电源稳压,内部计时电压可低至1.5V。
芯片管脚抗静电(ESD)>4KV。

技术规格

工作电压：3.3V~5V
工作电流：1uA（内置电池）
计时范围：至2099年（带闰年补偿）
接口方式：I2C接口
I2C地址：0x32
工作温度：-40℃~+85℃
模块尺寸：35.50 * 22.00(mm)
重量：6g

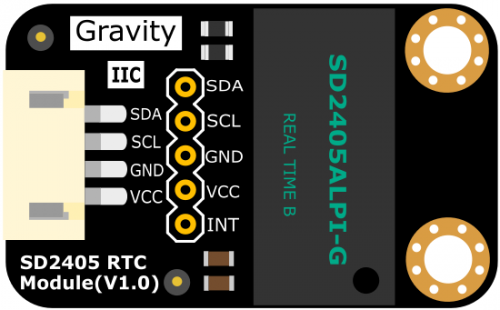

引脚说明

连接arduino平台接口(Gravity接口)：

SDA：I2C数据输入引脚
SCL：I2C时钟输入引脚
GND：电源负
VCC：电源正

预留排针引脚

SDA：I2C数据输入引脚
SCL：I2C时钟输入引脚
GND：电源负
VCC：电源正
INT：中断引脚

使用教程

目标：设置初始时间，串口每秒读取当前时间

准备

硬件
- 1 x Arduino UNO控制板
- 1 x SD2405 RTC Module
- 若干杜邦线
软件
- Arduino IDE 点击下载Arduino IDE

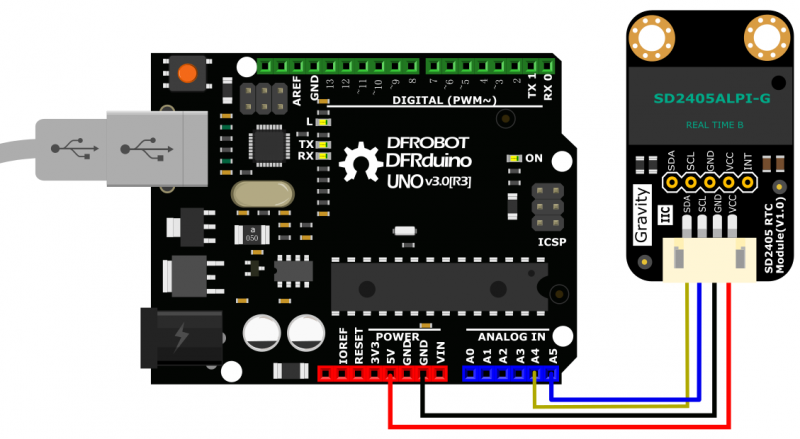

接线图

按图把传感器和模块相连接，线序如下：（注意：这是UNO的线序，其他主控器，请连接至对应的I2C管脚）

模块 ———— UNO板子
VCC ———— 5V
GND ———— GND
SDA ———— A4(SDA)
SCL ———— A5(SCL)

样例代码

GitHub库文件链接Gravity-I2C-SD2405-RTC-Module。下载并安装GravityRtc库文件。不会安装？看这边

rtc.adjustRtc(F(__DATE__), F(__TIME__)); //自动设置RTC时钟：通过获取电脑时间校准RTC模块，首先需要保证电脑时间正确，在设置完时间后，需要添加“//”注注释此行，以保证下次启动时，不会重置时间！！！！！！

rtc.adjustRtc(2017,6,19,1,12,7,0); //手动设置RTC时钟：2017/6/19，周一，12点07分0秒。在设置完时间后，需要添加“//”注注释此行，以保证下次启动时，不会重置时间！！！！！！


    #include "GravityRtc.h"
    #include "Wire.h"

    GravityRtc rtc;     //RTC Initialization

    void setup() {
      Serial.begin(9600);
      rtc.setup();
      //自动设置RTC时钟：通过获取电脑时间校准RTC模块，首先需要保证电脑时间正确
      rtc.adjustRtc(F(__DATE__), F(__TIME__));

      //手动设置RTC时钟
      //rtc.adjustRtc(2017,6,19,1,12,7,0);  //设置时间：2017/6/19，周一，12点07分0秒
    }

    void loop() {
      rtc.read();
      //*************************Time********************************
      Serial.print("   Year = ");//year
      Serial.print(rtc.year);
      Serial.print("   Month = ");//month
      Serial.print(rtc.month);
      Serial.print("   Day = ");//day
      Serial.print(rtc.day);
      Serial.print("   Week = ");//week
      Serial.print(rtc.week);
      Serial.print("   Hour = ");//hour
      Serial.print(rtc.hour);
      Serial.print("   Minute = ");//minute
      Serial.print(rtc.minute);
      Serial.print("   Second = ");//second
      Serial.println(rtc.second);
      delay(1000);

    }

结果

在Ardunio串口查看时间信息

注意事项

注意：

关于实时时钟寄存器中，地址为02H的小时设置：

实时时钟寄存器

1.最高位为时制12/24设置，0为12小时制，1为24小时制

2.高四位的后三位为24小时制的十位设置位，第四位为24小时制的个位设置位

3.24小时制设置 eg:

hour:04:00(24-hour format) 10000004B 84H Wire.write(0x84);

hour:12:00(24-hour format) 10010002B 92H Wire.write(0x92);

hour:23:00(24-hour format) 10100003B A2H Wire.write(0xA2);

4.读取时需要屏蔽最高位，示例程序中已经处理 |

Mind+ 上传模式编程（图形化）

1、下载及安装软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“上传模式”。详细教程：Mind+基础wiki教程-上传模式编程流程

3、“扩展”中选择“主控板”中的“Arduino Uno”，“传感器”中加载“实时时钟sd2405”。详细教程：Mind+基础wiki教程-加载扩展库流程

4、进行编程，程序如下图：

初次使用，首先上传第一段代码手动写入时间。之后上传第二段代码获取时间数据。<br>

5、菜单“连接设备”，“上传到设备”

6、程序上传完毕后，打开串口即可看到数据输出。详细教程：Mind+基础wiki教程-串口打印

结果

打开串口监视器，将波特率调整到9600，可以读取到时间值。

Mind+ Python模式编程（行空板)

Mind+Python模式为完整Python编程，因此需要能运行完整Python的主控板，此处以行空板为例说明

连接图

操作步骤

1、下载及安装官网最新软件。下载地址：https://www.mindplus.cc 详细教程：Mind+基础wiki教程-软件下载安装

2、切换到“Python模式”。“扩展”中选择“pinpong库”中的“pinpong初始化”和“实时时钟SD2405”。切换模式和加载库的详细操作链接

3、进行编程

4、连接行空板，程序点击运行后，可在终端查看数据。行空板官方文档-行空板快速上手教程 (unihiker.com)

示例代码1-时间校准

图形化编程

代码编程


#  -*- coding: UTF-8 -*-

# MindPlus
# Python
from pinpong.libs.dfrobot_ds0469 import DS0469
from pinpong.board import Board


Board().begin()
p_sd2405 = DS0469()
p_sd2405.adjust_aotu()
p_sd2405.adjust_rtc(2021, 1, 4, 1, 13, 30, 0)

示例代码2-时间获取

图形化编程

代码编程

以pinpong库为例，行空板官方文档-行空板快速上手教程 (unihiker.com)

#  -*- coding: UTF-8 -*-

# MindPlus
# Python
from pinpong.libs.dfrobot_ds0469 import DS0469
from pinpong.board import Board


Board().begin()
p_sd2405 = DS0469()
p_sd2405.adjust_aotu()

while True:
    p_sd2405.read()
    print((str(p_ds1307now.hours) + str((str("：") + str((str(p_ds1307now.minute) + str((str("：") + str(p_ds1307now.second)))))))))
    time.sleep(1)

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
