MOSFET 直流开关

产品简介

从电的发展史看，人类是先发现并使用了强电，其次才是弱电。但随着信息化时代的到来，弱电开始被广泛使用并有了飞快的发展。弱电和强电对人类社会和历史的发展起着十分巨大的作用，弱电和强电的结合，用弱电来控制强电，这是信息化时代的一个显著标志。继电器是非常早期的产品，在给内部线圈通入直流电后，线圈会产生磁场，让其产生一定吸力，从而吸合触点，控制电流通断。这是一种借助机械方式实现了用弱电控制强电的方法。并且由于继电器技术的普适性，它被广泛应用于各类用电设备中，尤其是高压领域的应用中。
随着智能化时代的到来，人们开始涉足更多新的领域。而这些新领域对弱电和强电有着更加高的要求，不再只是高负载，大电流等参数堆积，而是要求更快的响应速度，更低的控制信号和更低的功耗。显然继电器技术将不能满足这些条件，因此势必会出现一些新的技术，MOSFET直流开关因此而生。虽然无法像传统继电器一般外接交流用电设备，但由于其场效应管的特性，MOSFET开关拥有了极高的增益与极高的阻抗，并且开关时间也可以控制在微秒级别，在弱电控制上拥有明显的优势，更没有继电器开关时嘈杂的滴答声。
DFRobot最新推出的MOSFET直流开关模块，采用标准PH2.0-3P传感器接口，3.3V-10V的控制信号，使其很容易同Arduino扩展板相连接，最高支持DC 20A/36V的直流设备，无开关次数限制。满足您在机器人控制、灯光控制、智能家居、安防等控制类应用的需求。

注意：

控制电压超过36V,可能会烧坏芯片或降低板子寿命

控制电流大于10A时,建议增加辅助散热

技术规格

  • VIN端电压：5V-36V
  • VIN端电流：0A-20A（超过10A建议外加辅助散热）
  • 逻辑供电：3.3~10V
  • 逻辑信号：3.3~10V
  • 工作温度：-55℃-155℃
  • 开关特性：T(on)=20us/T(off)=50us
  • 开关频率：1kHz
  • 尺寸：44 * 32 mm
  • 安装孔大小：内径3.1mm；外径6mm

引脚说明

标号 名称 功能描述
1 VIN 外部电压输入（DC 5V-36V）
2 GND 外部电源地
3 VOUT 控制电压输出
4 PH2.0-3P 标准PH2.0-3P传感器接口，控制信号输入

使用教程

准备

  • 硬件
    • 1 x UNO控制板
    • 1 x MOSFET Power Controller 直流开关模块
    • 1 x 24V灯泡
    • 1 x 直流电源
  • 软件

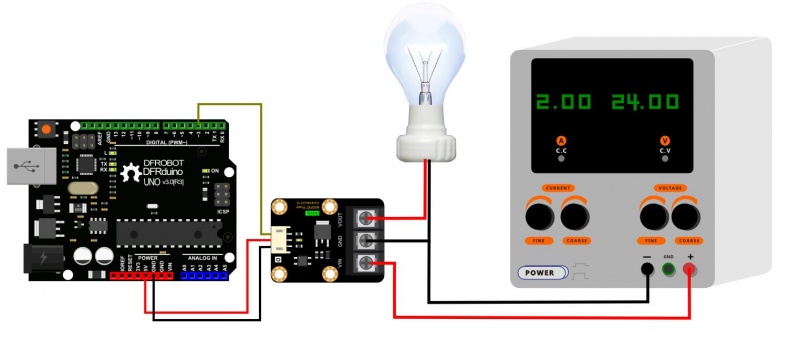

接线图

应用示例

在这个环节，通过模块控制灯泡的亮灭（本次采用3.3V供电，模块支持3.3~10V供电）

    /*
    * @DFRobot
    * @author Hudianjiang
    * @version  V1.0
    * @date  2016-8-30
    */
    const int LampControl=3;                   //define var
    void setup() {
      pinMode(LampControl,OUTPUT);            // Set pinMode
    }
    void loop() {
      digitalWrite(LampControl,HIGH);//Light up lamp 2s
      delay(2000);
      digitalWrite(LampControl,LOW);//Turn off lamp 2s
      delay(2000);
    }

常见问题

对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖。
