高亮LED模块

简介

Hi，大家好！我叫“Bright LED”。身高30mm，腰围22mm，有一颗明亮的大眼睛（3528LED）。我的特长是将电能转化为光能，我对能源的需求是DC-5V。亲~记住我了吗？

产品参数

  • 工作电压：5V
  • 工作电流：15-20mA
  • 尺寸：30*22mm

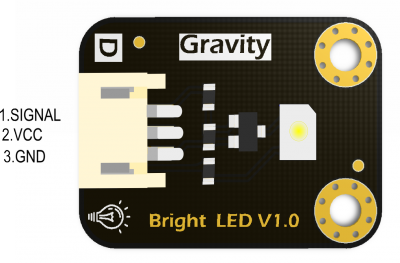

引脚说明

Bright LED

标号 名称 功能描述
1 signal 控制信号输入
2 VCC 5v 电源+
3 GND 5v 电源-

使用教程

准备

  • 硬件
    • UNO x1
    • Bright LED 高亮LED模块 x1
    • 杜邦线 若干
  • 软件

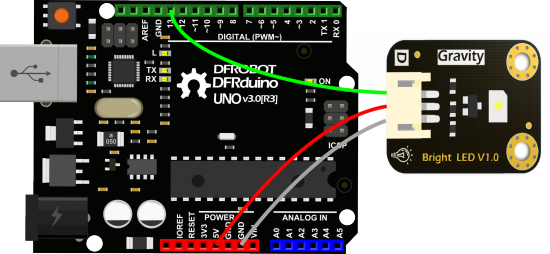

接线图


样例代码


    /***************************************************
    * Bright LED
    * ****************************************************
    *  Turns on an LED on for one second, then off for one second, repeatedly.

    * @author Dongzi(1185787528@qq.com)
    * @version  V1.0
    * @date  2016-5-26
    * All above must be included in any redistribution
    * ****************************************************/
    void setup() {
      // initialize digital pin 13 as an output.
       pinMode(13, OUTPUT);
    }

    // the loop function runs over and over again forever
    void loop() {
      digitalWrite(13, HIGH);    // turn the LED on (HIGH is the voltage level)
       delay(1000);              // wait for a second
      digitalWrite(13, LOW);    // turn the LED off by making the voltage LOW
      delay(1000);              // wait for a second
    }

结果

程序烧录好后，会看到LED亮1秒，熄灭1秒，循环变化。

常见问题

还没有客户对此产品有任何问题，欢迎通过qq或者论坛联系我们！

更多问题及有趣的应用，可以 访问论坛 进行查阅或发帖！

更多

Schematic
3528 LED datasheet
