Gravity: 130电机风扇

简介

130直流电机风扇模块是个很趣的模块,该模块不需要额外的电机驱动板,就可以使用Arduino轻松驱动起来,你也可以使用PWM脉冲宽度来调节电机转速,适合轻应用或者DIY小制作。
简单,但又不简单。

产品参数

  • 工作电压:5V
  • 接口类型:标准数字传感器接口
  • 尺寸:52 *27 mm

使用教程

本教程将会教会你使用Arduino来控制风扇的转速。

准备

接线图

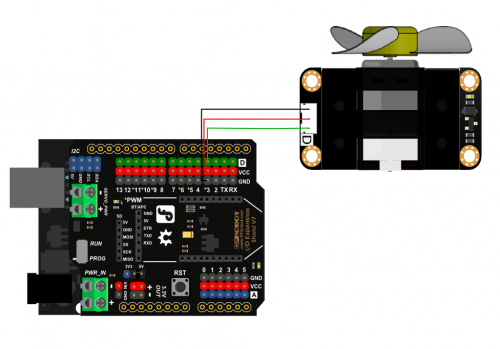

请按下图连线。

接线图

样例代码

请将下面蓝色部分的样例代码拷贝到ARDUINO IDE中,编译并烧录进你的UNO中.

/* 130 DC Motor
 by DFRobot <https:www.dfrobot.com>

*/

int motorPin = 3;   //电机驱动管脚D3
int motorSpeed;     //电机转速变量

void setup()
{
  Serial.begin(9600);
}

void loop()
{

  for(motorSpeed = 0 ; motorSpeed <= 255; motorSpeed+=5)
  {
    analogWrite(motorPin, motorSpeed);   //PWM调速
    delay(30);
  }
  for(motorSpeed = 255 ; motorSpeed >= 0; motorSpeed-=5)
  {
    analogWrite(motorPin, motorSpeed);   //PWM调速
    delay(30);
  }
}

结果

电机开始加速转动,到最高速之后开始减速

常见问题

还没有客户对此产品有任何问题,欢迎通过qq或者论坛联系我们!

更多问题及有趣的应用,可以 访问论坛 进行查阅或发帖!

更多

原理图
SVG矢量图
