5V/1A无线充电模块

概 述

无线供电技术（无线充电）可以让接收端隔着空气、纸张或者塑料外壳等就能实现电能的传输，我们的无线供电采用“磁耦合共振”这种 新技术所消耗的电能只有传统电磁感应供电技术的百万分之一，当发射端通电时，它并不会向外发射电磁波，而只是在周围形成一个非辐射 的磁场。这个磁场用来和接收端联络，激发接收端的共振， 从而以很小的消耗为代价来传输能量。在这项技术中，磁场的强度将不过和地 球磁场强度相似，人们不用担心这种技术会对自己的身体和其他设备产生不良影响。
本模块采用最新研制成功的大电流无线供电芯片设计而成，电路最为简单，USB 5V低压电源供电的情况下也能在接收感应输出5V/1A 的电流，如果接收加上整流和稳压电路部分的损耗，发射传输效率高达百分之九十。

产品参数

输入电压：5V
输出电压：5V
最大输出电流：1A
发射线圈：外径43mm，内径20mm，厚度2.3mm
接收线圈:：外径43mm，内径20mm，厚度2.3mm
正常使用距离：2~10mm

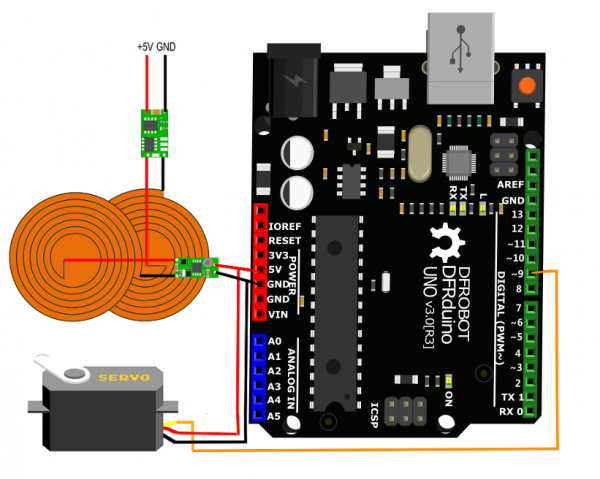

产品应用示例

产品应用示例

示例代码


/******** start code ********/

/* Sweep
 by BARRAGAN <http://barraganstudio.com>
 This example code is in the public domain.

 modified 8 Nov 2013
 by Scott Fitzgerald
 http://arduino.cc/en/Tutorial/Sweep
*/

#include <Servo.h>

Servo myservo;  // create servo object to control a servo
                // twelve servo objects can be created on most boards

int pos = 0;    // variable to store the servo position

void setup()
{
  myservo.attach(9);  // attaches the servo on pin 9 to the servo object
}

void loop()
{
  for(pos = 0; pos <= 180; pos += 1) // goes from 0 degrees to 180 degrees
  {                                  // in steps of 1 degree
    myservo.write(pos);              // tell servo to go to position in variable 'pos'
    delay(15);                       // waits 15ms for the servo to reach the position
  }
  for(pos = 180; pos>=0; pos-=1)     // goes from 180 degrees to 0 degrees
  {
    myservo.write(pos);              // tell servo to go to position in variable 'pos'
    delay(15);                       // waits 15ms for the servo to reach the position
  }
}

/******** end code ********/

<File:nextredirectltr.png>购买5V/1A无线充电模块 (SKU:DFR0362)
