简介
DFRobot为你带来这款划时代的Arduino IO传感器扩展板V7.1。DFRobot IO传感器扩展板系列自上市以来帮助世界各地千万Arduino爱好者实现他们的创意作品。 DFRobot IO传感器扩展板系列的优势：为初学者省去繁琐的面包板接线和故障排除，专注实现自己的创意想法。 扩展板V7.1不仅保留老版本的所有优点，改善了它的易用性，更重要的是它兼容Arduino新一代主控器DUE。现在V7.1以其强大的扩展能力、兼容性和易用性，让你玩转Arduino的奇妙世界。
产品参数
- 把Arduino的端口扩展成3P接口，直插3P传感器模块。14个数字口（6个PWM口），6个模拟口。
- 丰富的通信和存储模块接口。中部直插Xbee封装的蓝牙、WIFI和Xbee通信模块。旁边设置了普通蓝牙模块、APC和SD卡的扩展接口。
- 外部电源扩展，为你的Arduino作品提供持久续航。扩展板角落接线柱为主控器和扩展板供电，中部接线柱为数字口上的舵机供电。
- 5.5V的时候提供3.3V的供电，兼容更多3.3V的元件。
- 传感器扩展板V7不断适应用户习惯，兼容Arduino的最新变化。
应用
- 可应用于数字/模拟传感器
- 可应用于蓝牙无线扩展插座
引脚说明
细节说明
LED
扩展板上，板载了一个LED,该LED连接到数字引脚13号。
D&A
新版IO传感器扩展板有“D”和“A”的字样。
“D”:代表的是数字信号(Digital Signal)。也就是对应连接到控制板的数字引脚。
“A”:代表的是模拟信号(Analog Signal)。也就是对应连接到控制板的模拟引脚。
而IO扩展板的最大的好处之一，就是相对于控制板上的仅限的几个电源接口，扩展板大大了增加了电源接口和GND接口，不用担心，如果连接多个传感器时，会出现电源接口不够的情况。 在板子上，数字引脚和模拟引脚下面都会有对应一排“红色”排阵，以及一排“黑色”排阵。这就是扩展出来的电源接口。红色排阵是与电源相连的，黑色排阵对应与GND相通。
特别说明下DF中的颜色区分：
绿色：数字信号(Digital Signal)
蓝色：模拟信号(Analog Signal)
红色：电源
黑色：GND
之所以设计成信号，VCC，GND这样的顺序，是为了与传感器的线序一一对应，这样就大大省去了接线的困扰。
运行/下载 切换
新版的扩展板增加了“运行”与“下载代码”的切换键。下载代码时，拨到“PROG”档。运行时，拨到“RUN”档。
用过V5的用户可能会知道，V5版的扩展板，我们在使用XEee这些通讯模块的时候，由于串口使用冲突，所以每次下载程序都需要把通讯模块拔下，下载完代码后重新插上模块。
V7扩展只需要拨动这个按键就可以了，无需重复插拔通讯模块。
3.3V/5V输出电源切换
跳帽可以用于选择输出电源是5V或者3.3V。便于给需要3.3V电源的传感器供电。如果没有该跳冒，VCC引脚输出电压为0。
恒定3.3V电源输出
这个电源输出与其他VCC引脚的输出电压有所不同，其他引脚的VCC是与前面电源跳冒选择有关的，而这里则不是，是恒定的3.3V输出电压。
外部输入电源(6~12V)
提供了可外部输入电源的接口，上图可看出，外部输入有两种接口可选择，但输入电压都是控制在6~12V。
舵机电源输入(5~12V)
可给数字引脚外部供电5~12V。
可用情况有两种：
1.数字引脚接入设备较多，比如在一些机器人的搭建平台中，使用了多个舵机，导致因电流过小而无法正常工作的情况。就可在该接口外接5V电源来补充电流。 2.当数字引脚接入了需要较大电源的器件，可在该接口直接外接5~12V电源。
各类型插座
扩展板兼容了多种模块的接口，方便可直插一些无线通讯模块，以及两个I2C接口。
可用无线通讯模块：
APC220模块
XBee模块
SD模块
蓝牙模块
蓝牙bee模块

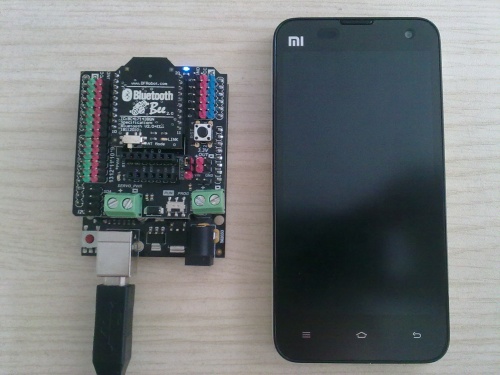

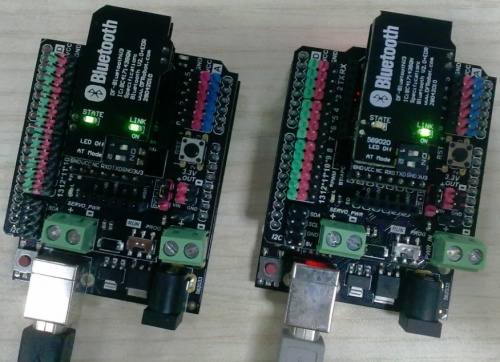

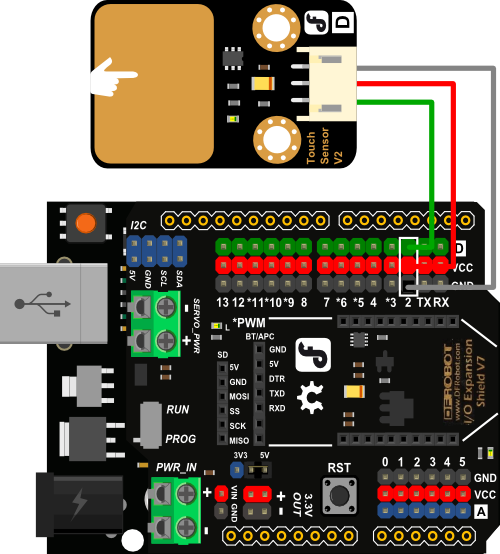

IO 传感器扩展板 V7.1的应用
疑难解答
**Q1:**我在扩展板上面插了一个xbee模块，把扩展板上面的开关拨到了Prog，依然上传失败，请问如何解决？
A:可能是xbee模块功率太大，单靠usb供电不够导致上传失败，可以尝试给主控板增加一个锂电池供电
**Q2:**传感器插到扩展板上就无法正常工作，扩展板的VCC无电压是怎么回事？
A:检查是否为3.3V电压切换处的跳线帽掉了，可使用杜邦线连接
**Q3:**microSD卡接口中的片选引脚（SS）对应连接的是主控板哪个引脚？
A:对于MISO对应D12、SCK对应D13、SS对应D4、MOSI对应D11
