简介
在使用Arduino MEGA制作各种互动作品时,MEGA传感器扩展板可以解决用面包板搭建电路连接各种传感器所出现的不稳定、不美观等缺点。

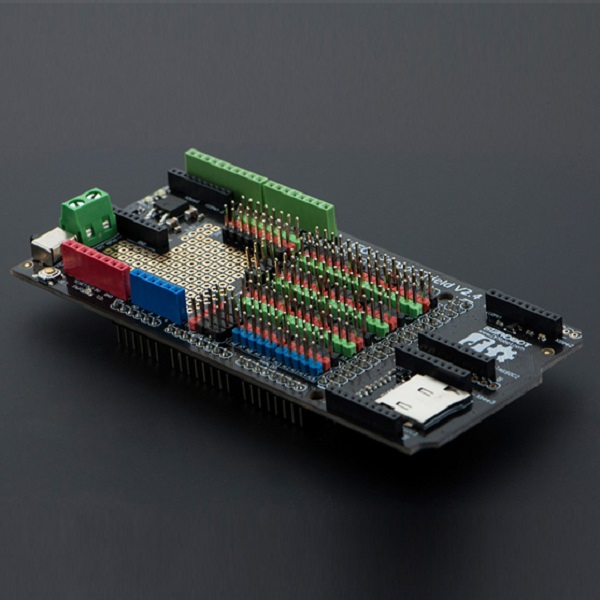

MEGA传感器扩展板V2.1是基于V1.2版本的功能扩展，新增了两个Xbee/Bluetooh Bee插槽，一个SD卡插槽，一块原型电路开发区以及Arduino兼容扩展板的插口。
可以说MEGA传感器扩展板V2.1是基于Arduino Mega项目的豪华配件。
| 版本号 | 更改时间 | 备注 |
|---|---|---|
| V2.1 | 2011年11月5日 | Mega扩展板V1.2的升级版本，去掉数字口0-13排针，设计为标准Arduino排母接口，增加2个xbee接口和SD卡座、DIY电路焊盘区域。 |
| V2.2 | 2012年8月16日 | 1.修改V2.1存在的bug； 2.增加数字口2-9的扩展口； 3.使用彩色排针区分电源和地； 4.修改模拟口为数字接口线序。 |
产品参数
- 兼容Arduino MEGA1280、Arduino MEGA2560、Arduino MEGA ADK、Google ADK
- 前半部分兼容Power shield、wifi shield、USB host shield、Motor shield等等
- 扩展40个数字 IO口（34个舵机接口）及电源
- 16个模拟IO口及电源
- 1个数字端口外接电源接线柱
- 1个数字端口外部供电和板载电源切换开关
- 1个ISP下载接口
- 3个串口外接接口
- 1个复位按钮
- 3个Xbee/Bluetooh Bee蓝牙无线数传接口
- 1个IIC/I2C/TWI接口
- 1个Micro SD卡插座
- 扩展面包孔若干
- 指示灯（PIN13）
- 平面尺寸：130x58mm
引脚说明
扩展数字引脚说明
| 引脚 | 功能 | 应用 |
|---|---|---|
| D50 | MISO | SPI接口 |
| D51 | MOSI | SPI接口 |
| D52 | SCK | SPI接口 |
| D53 | SS | SPI接口 |
| D1 | TX0 | 串口0 |
| D0 | RX0 | 串口0 |
| D18 | TX1 | 串口1 |
| D19 | RX1 | 串口1 |
| D16 | TX2 | 串口2 |
| D17 | RX2 | 串口2 |
| D14 | TX3 | 串口3 |
| D15 | RX3 | 串口3 |
| D20 | SDA | IIC接口 |
| D21 | SCL | IIC接口 |
| D4 | PG5_SS | 用SD卡时使用 |
| D13 | LED | 数字针脚 |
